2024年中考物理复习+——电与磁练习

这是一份2024年中考物理复习+——电与磁练习，共7页。试卷主要包含了选择题，多选题，填空题，实验题，作图题，综合题等内容，欢迎下载使用。

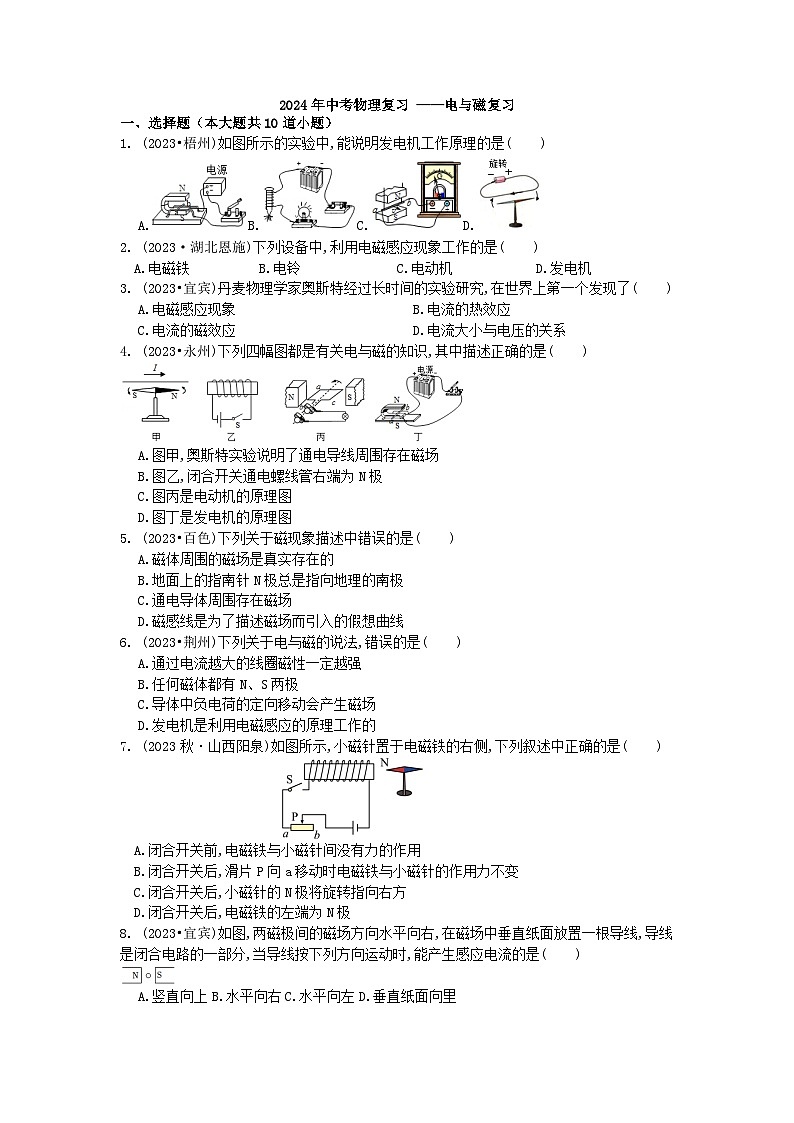

1. (2023•梧州)如图所示的实验中,能说明发电机工作原理的是( )
2. (2023·湖北恩施)下列设备中,利用电磁感应现象工作的是( )
A.电磁铁B.电铃C.电动机D.发电机
3. (2023•宜宾)丹麦物理学家奥斯特经过长时间的实验研究,在世界上第一个发现了( )
A.电磁感应现象B.电流的热效应
C.电流的磁效应D.电流大小与电压的关系
4. (2023•永州)下列四幅图都是有关电与磁的知识,其中描述正确的是( )
A.图甲,奥斯特实验说明了通电导线周围存在磁场
B.图乙,闭合开关通电螺线管右端为N极
C.图丙是电动机的原理图
D.图丁是发电机的原理图
5. (2023•百色)下列关于磁现象描述中错误的是( )
A.磁体周围的磁场是真实存在的
B.地面上的指南针N极总是指向地理的南极
C.通电导体周围存在磁场
D.磁感线是为了描述磁场而引入的假想曲线
6. (2023•荆州)下列关于电与磁的说法,错误的是( )
A.通过电流越大的线圈磁性一定越强
B.任何磁体都有N、S两极
C.导体中负电荷的定向移动会产生磁场
D.发电机是利用电磁感应的原理工作的
7. (2023秋·山西阳泉)如图所示,小磁针置于电磁铁的右侧,下列叙述中正确的是( )

A.闭合开关前,电磁铁与小磁针间没有力的作用
B.闭合开关后,滑片P向a移动时电磁铁与小磁针的作用力不变
C.闭合开关后,小磁针的N极将旋转指向右方
D.闭合开关后,电磁铁的左端为N极
8. (2023•宜宾)如图,两磁极间的磁场方向水平向右,在磁场中垂直纸面放置一根导线,导线是闭合电路的一部分,当导线按下列方向运动时,能产生感应电流的是( )
A.竖直向上B.水平向右C.水平向左D.垂直纸面向里

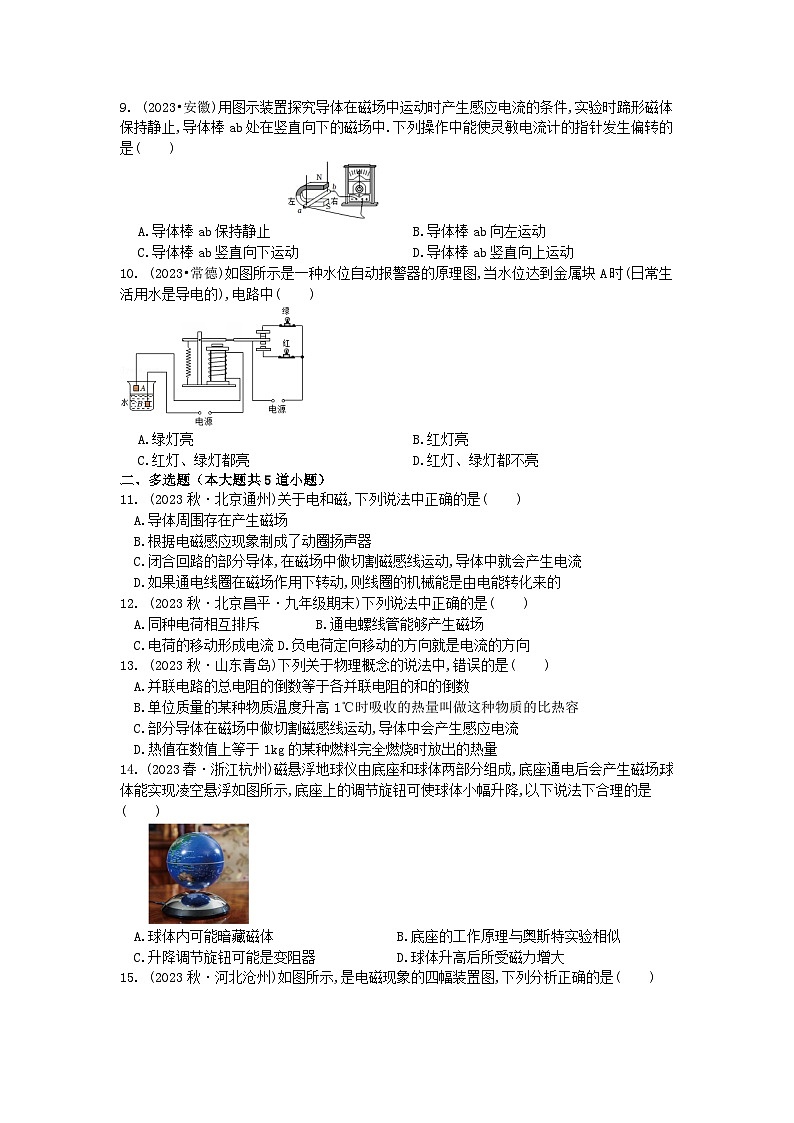

9. (2023•安徽)用图示装置探究导体在磁场中运动时产生感应电流的条件,实验时蹄形磁体保持静止,导体棒ab处在竖直向下的磁场中.下列操作中能使灵敏电流计的指针发生偏转的是( )
A.导体棒ab保持静止B.导体棒ab向左运动
C.导体棒ab竖直向下运动D.导体棒ab竖直向上运动
10. (2023•常德)如图所示是一种水位自动报警器的原理图,当水位达到金属块A时(日常生活用水是导电的),电路中( )
A.绿灯亮B.红灯亮
C.红灯、绿灯都亮D.红灯、绿灯都不亮
二、多选题（本大题共5道小题）
11. (2023秋·北京通州)关于电和磁,下列说法中正确的是( )
A.导体周围存在产生磁场
B.根据电磁感应现象制成了动圈扬声器
C.闭合回路的部分导体,在磁场中做切割磁感线运动,导体中就会产生电流
D.如果通电线圈在磁场作用下转动,则线圈的机械能是由电能转化来的
12. (2023秋·北京昌平·九年级期末)下列说法中正确的是( )
A.同种电荷相互排斥B.通电螺线管能够产生磁场
C.电荷的移动形成电流D.负电荷定向移动的方向就是电流的方向
13. (2023秋·山东青岛)下列关于物理概念的说法中,错误的是( )
A.并联电路的总电阻的倒数等于各并联电阻的和的倒数
B.单位质量的某种物质温度升高1℃时吸收的热量叫做这种物质的比热容
C.部分导体在磁场中做切割磁感线运动,导体中会产生感应电流
D.热值在数值上等于1kg的某种燃料完全燃烧时放出的热量
14. (2023春·浙江杭州)磁悬浮地球仪由底座和球体两部分组成,底座通电后会产生磁场,球体能实现凌空悬浮如图所示,底座上的调节旋钮可使球体小幅升降,以下说法下合理的是( )
A.球体内可能暗藏磁体B.底座的工作原理与奥斯特实验相似
C.升降调节旋钮可能是变阻器D.球体升高后所受磁力增大

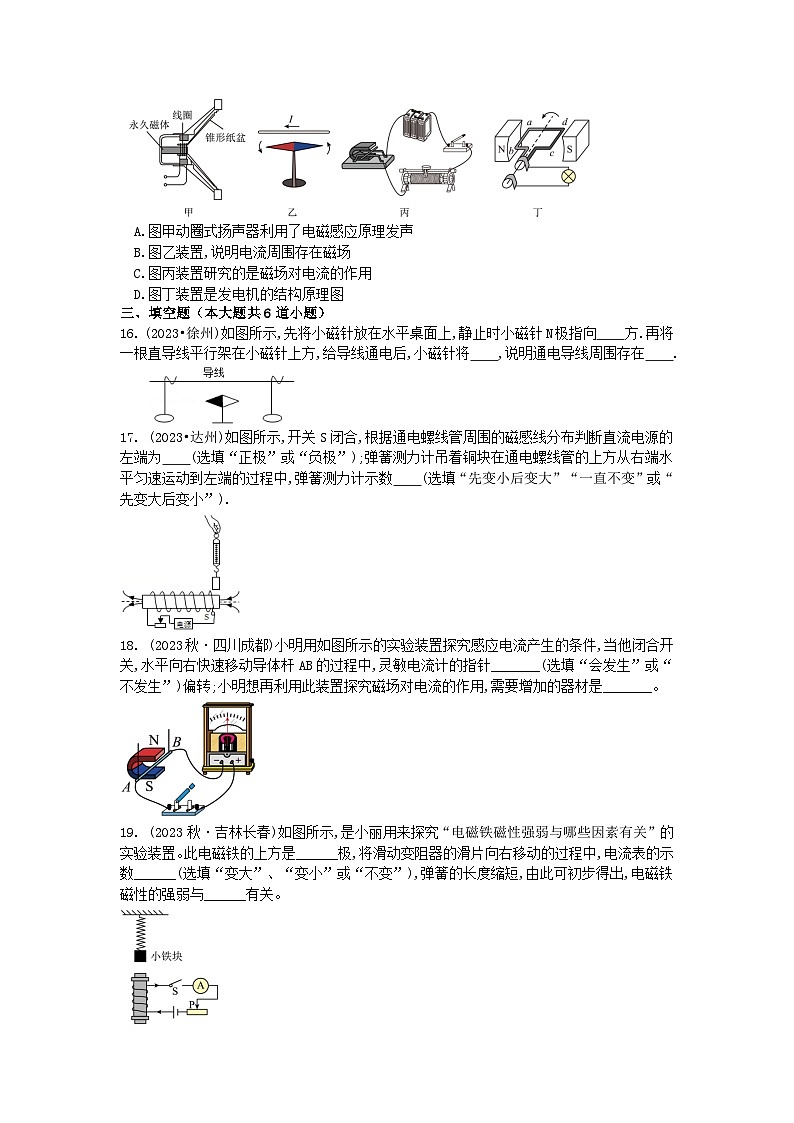

15. (2023秋·河北沧州)如图所示,是电磁现象的四幅装置图,下列分析正确的是( )

A.图甲动圈式扬声器利用了电磁感应原理发声
B.图乙装置,说明电流周围存在磁场
C.图丙装置研究的是磁场对电流的作用
D.图丁装置是发电机的结构原理图
三、填空题（本大题共6道小题）
16. (2023•徐州)如图所示,先将小磁针放在水平桌面上,静止时小磁针N极指向 方.再将一根直导线平行架在小磁针上方,给导线通电后,小磁针将 ,说明通电导线周围存在 .
17. (2023•达州)如图所示,开关S闭合,根据通电螺线管周围的磁感线分布判断直流电源的左端为 (选填“正极”或“负极”);弹簧测力计吊着铜块在通电螺线管的上方从右端水平匀速运动到左端的过程中,弹簧测力计示数 (选填“先变小后变大”“一直不变”或“先变大后变小”).
18. (2023秋·四川成都)小明用如图所示的实验装置探究感应电流产生的条件,当他闭合开关,水平向右快速移动导体杆AB的过程中,灵敏电流计的指针_______(选填“会发生”或“不发生”)偏转;小明想再利用此装置探究磁场对电流的作用,需要增加的器材是_______。
19. (2023秋·吉林长春)如图所示,是小丽用来探究“电磁铁磁性强弱与哪些因素有关”的实验装置。此电磁铁的上方是______极,将滑动变阻器的滑片向右移动的过程中,电流表的示数______(选填“变大”、“变小”或“不变”),弹簧的长度缩短,由此可初步得出,电磁铁磁性的强弱与______有关。
20. (2023秋·北京密云)(1)如图甲所示,电能表的示数是______kW·h;
(2)如图乙所示,电阻箱的示数是______Ω;
(3)如图丙闭合开关后,电源的正极是______(选填“左”或“右”)端。
21. (2023秋·九年级校联考课时练习)如图甲是发电机原理的示意图,图乙中的“〇”表示导线ab,当它在磁场中分别转动到1~4位置时,运动方向已用箭头标出,则没有感应电流产生的位置是________(选填“1”、“2”、“3”或“4”),该发电机产生的是________(选填“交流电”或“直流电”)。
四、实验题（本大题共3道小题）
22. (2023·湖北十堰)小明在用如图装置“探究什么情况下磁可以生电”的实验中:
(1)实验时,小明通过观察______判断电路中是否有感应电流产生;
(2)闭合开关,若保持导体ab不动,要产生感应电流,小明正确的操作是______;
(3)利用此实验中的能量转化原理,人们在生产生活中制成了______.
23. (2023•十堰)在“探究什么情况下磁可以生电”实验中,小华做了甲、乙、丙三次实验.实验中通过观察 来判断电路中是否产生感应电流,如图的三次实验中, (选填“甲”“乙”或“丙”)图中有感应电流产生 (选填“电动机”或“发电机”)应用了这一原理.
24. (2023•海南)某实验小组用自制电磁铁探究影响电磁铁磁性强弱的因素.他们用相同的漆包线和铁钉绕制成两个电磁铁A和B,B铁钉上绕有更多匝数的线圈,实验装置如图所示.
(1)如图甲,闭合开关,电磁铁A的钉尖是 极(选填“N”或“S”);将滑动变阻器的滑片P向右移动,能吸引 的大头针(选填“更多”“不变”或“更少”).
(2)如图乙,把电磁铁A和B串联,闭合开关,多次移动滑动变阻器的滑片P,发现电磁铁B总能吸引更多的大头针,通过比较,得出的结论是 .
(3)电磁铁在生活中应用广泛,请举一例: .
五、作图题（本大题共2道小题）
25. (2023·湖北襄阳)请根据图中小磁针静止时的指向,画出通电导线管上电流方向.

26. (2023•通辽)闭合开关,小磁针静止在螺线管左侧,在图中括号内标出电源“+”或“﹣”极,并用箭头标出图中磁感线方向.
六、综合题（本大题共3道小题）
27. (2023春·河南驻马店·九年级统考期中)智能家居为我们的生活提供了很多便利.香茗家新购置了一台mini智能空气加湿器,如图甲所示,R1、R2为发热电阻,且R2＝3R1,U1＝U2＝5V,S为旋转型开关,1、2、3、4为触点,通过旋转开关S可实现“关”、“低挡”和“高挡”之间的转换,其高挡发热功率为2W.
(1)香茗与mini“对话”,即可实现对其功能的操作.Mini将香茗的声音的声信号转化为电信号,这与_____的原理相同(选填“发电机”或“电动机”).
(2)低挡模式时,mini工作电路中的电流是多少________？
(3)Mini具有智能断电功能,当水量偏低时会自动切断电源,防止干烧.控制电路中,R0＝60Ω,R为压敏电阻,其阻值随压力的变化关系如图所示.当控制电路中的电流达到50mA时,衔铁才会吸合,工作电路接通.请通过计算说明,mini工作时至少需要加水多少千克____________？(g＝10N/kg)
28. (2023·广东汕头·汕头市潮阳实验学校校考模拟预测)阅读短文,回答问题。
智能洁具
智能洁具(智能马桶、全自动洗碗机、智能浴缸等),具有温水洗净、暖风烘干、杀菌等功能,已进入百姓家庭。
某智能洁具为确保安全,插头带漏电保护装置,工作原理如图甲所示,连接洁具的火线与零线穿过环形铁芯。正常工作时,两线中的电流相等;若火线与零线中的电流不等,绕在铁芯上的线圈会产生电流,经放大后通过电磁铁吸起铁质开关切断电源。这种洁具装有红外线感应装置,当人靠近时,感应装置自动升起洁具盖子,启动洗净功能,加热器将水快速加热至温控装置预设的温度,水泵喷水实施清洗。喷水杆采用纳米银(直径为纳米级的银单质)材料,杀菌效果好。清洗结束,暖风烘干机自动开启烘干功能。
表一为该洁具的部分参数,表二为水泵的性能测试参数(表中流量指单位时间内水泵抽送水的体积;扬程指水泵能将水提升的高度)。
(1)该智能洁具应选用__线插头。当图中电磁铁线圈中电流从流向时,电磁铁下端是__极;
(2)洁具正常工作,按最大喷水量用设定为38℃的温水清洗,加热器的效率为___%;清洗结束,暖风烘干机工作40s,消耗的电能会使标有“的电能表指示灯闪烁___次;水的比热容,水的密度,室温为
(3)由表二,当该水泵的流量为时,其扬程为___;当水泵的流量为时,输出的水达到对应的扬程,此过程中水泵克服水重力做功的功率P=__W;g取10N/kg)
(4)图乙为洁具的温控装置原理图。R1是滑动变阻器,R2是热敏电阻,其阻值随温度升高而减小。当R1两端电压U1增大到一定值时,控制电路将切断加热电路实现对水温的控制。适当__(填“增大”或“减小”)电源电压,可使控制水温的预设值升高。
29. (2023·湖北恩施)阅读短文,回答问题.
超导磁流体推进器
磁流体推进器(MHD)由磁体、电极和通道三部分构成,如图所示.磁流体推进器可为贯通海水的通道建一个强磁场,能对导电的海水产生电磁力的作用,使之在通道内运动,若海水涌向船尾,水便会推动船舶前进.因采用超导磁体作为磁场来源,获称为超导磁流体推进器.
其推进原理利用了“磁场对通电直导体的作用”,工作过程中把电磁能直接转换成流体动能,以喷射推进新技术取代传统螺旋桨的推进,具有低噪音等特点,具有重大推广价值.
中科院从上世纪九十年代开始此项技术研究,第一艘超导磁流体推进实验船“HEMS﹣1”于1998年研制成功.
请回答下列问题:
(1)磁流体推进器的核心组件由________、电极和通道构成;
(2)为减小空气和海水的影响,实验船上部主体可加工成________(选填“上凸下平”、“上平下凸”或“上下对称”)的流线型;
(3)若上述实验船驶入清江,船身受到的大气压会________(选填“小于”、“等于”或“大于”)在海上时受到的大气压,利用河水________(选填“能”或“不能”)获得动力.
