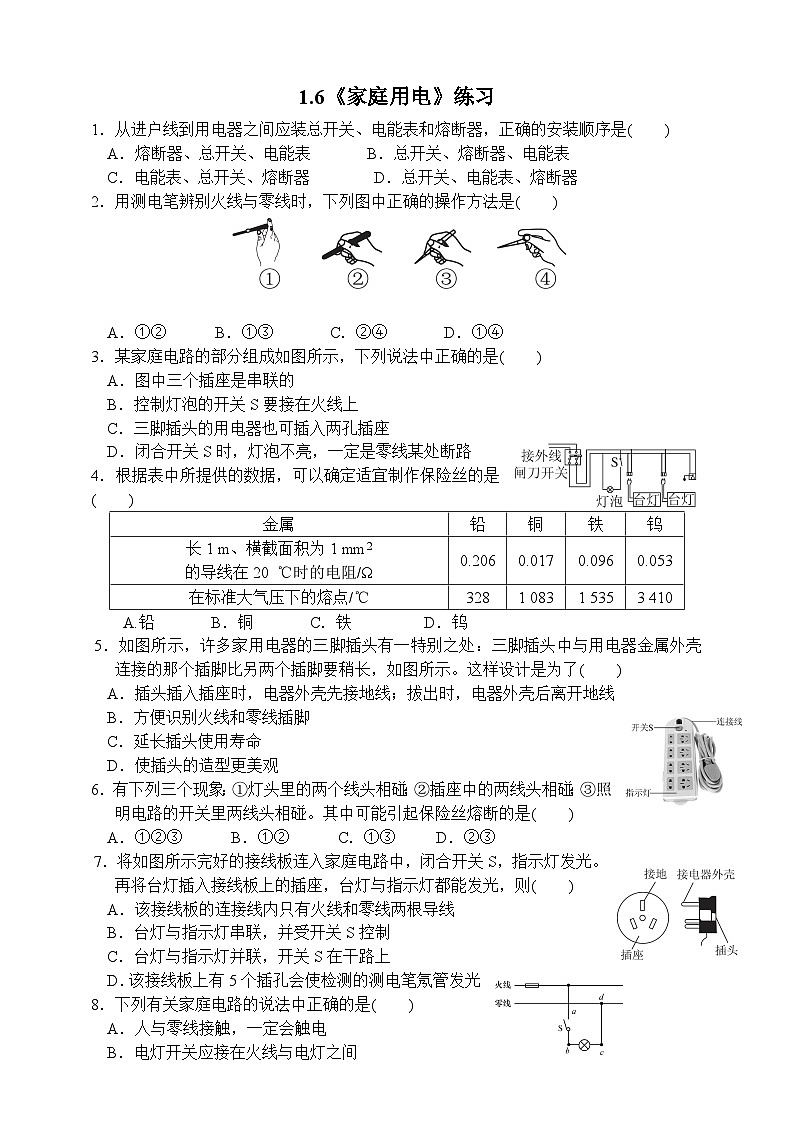

浙教版八年级下册第1章 电与磁第6节 家庭用电课堂检测

这是一份浙教版八年级下册第1章 电与磁第6节 家庭用电课堂检测，共4页。试卷主要包含了有下列三个现象，某同学发现家里的一盏台灯不亮了等内容，欢迎下载使用。

A．熔断器、总开关、电能表 B．总开关、熔断器、电能表
C．电能表、总开关、熔断器 D．总开关、电能表、熔断器
2．用测电笔辨别火线与零线时，下列图中正确的操作方法是( )

A．①② B．①③ C．②④ D．①④
3．某家庭电路的部分组成如图所示，下列说法中正确的是( )
A．图中三个插座是串联的
B．控制灯泡的开关S要接在火线上
C．三脚插头的用电器也可插入两孔插座
D．闭合开关S时，灯泡不亮，一定是零线某处断路
4．根据表中所提供的数据，可以确定适宜制作保险丝的是( )
A.铅 B．铜 C．铁 D．钨
5．如图所示，许多家用电器的三脚插头有一特别之处：三脚插头中与用电器金属外壳连接的那个插脚比另两个插脚要稍长，如图所示。这样设计是为了( )
A．插头插入插座时，电器外壳先接地线；拔出时，电器外壳后离开地线
B．方便识别火线和零线插脚
C．延长插头使用寿命
D．使插头的造型更美观
6．有下列三个现象：①灯头里的两个线头相碰；②插座中的两线头相碰；③照明电路的开关里两线头相碰。其中可能引起保险丝熔断的是( )
A．①②③ B．①② C．①③ D．②③
7．将如图所示完好的接线板连入家庭电路中，闭合开关S，指示灯发光。再将台灯插入接线板上的插座，台灯与指示灯都能发光，则( )
A．该接线板的连接线内只有火线和零线两根导线
B．台灯与指示灯串联，并受开关S控制
C．台灯与指示灯并联，开关S在干路上
D．该接线板上有5个插孔会使检测的测电笔氖管发光
8．下列有关家庭电路的说法中正确的是( )
A．人与零线接触，一定会触电
B．电灯开关应接在火线与电灯之间
C．家庭电路中的用电器都是串联的
D．保险丝的额定电流越大越安全

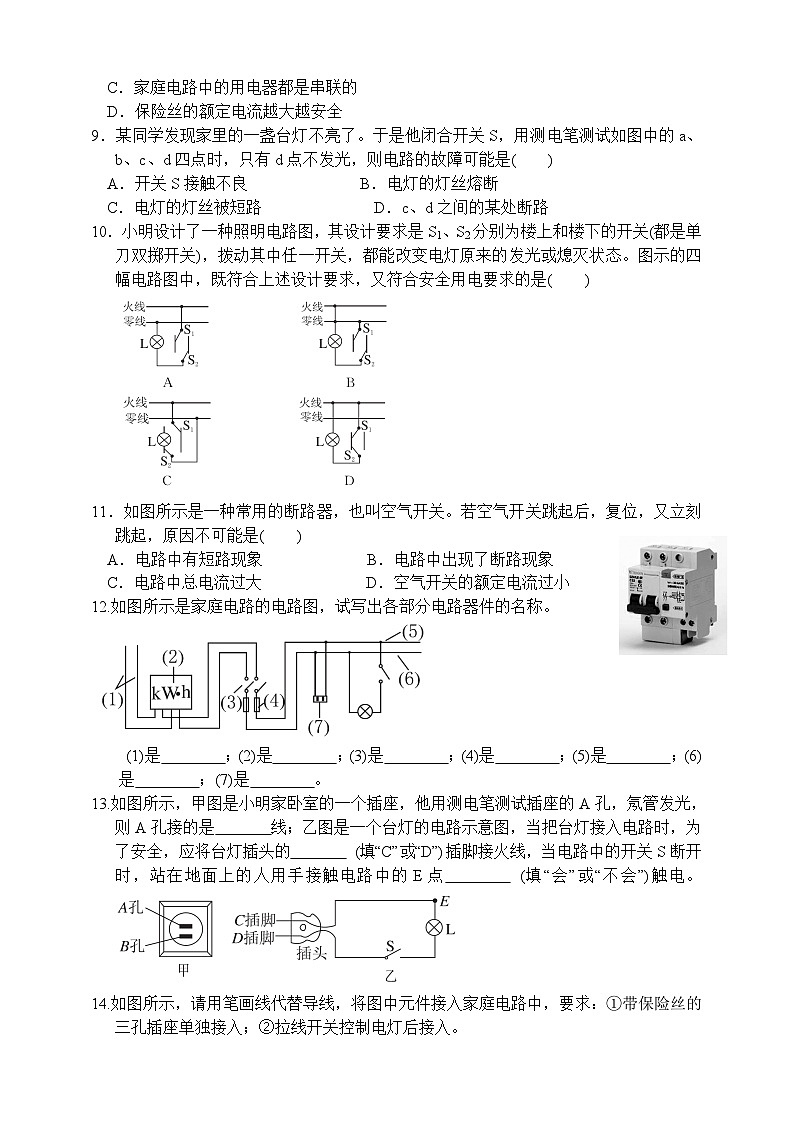

9．某同学发现家里的一盏台灯不亮了。于是他闭合开关S，用测电笔测试如图中的a、b、c、d四点时，只有d点不发光，则电路的故障可能是( )
A．开关S接触不良 B．电灯的灯丝熔断
C．电灯的灯丝被短路 D．c、d之间的某处断路
10．小明设计了一种照明电路图，其设计要求是S1、S2分别为楼上和楼下的开关(都是单刀双掷开关)，拨动其中任一开关，都能改变电灯原来的发光或熄灭状态。图示的四幅电路图中，既符合上述设计要求，又符合安全用电要求的是( )
11．如图所示是一种常用的断路器，也叫空气开关。若空气开关跳起后，复位，又立刻跳起，原因不可能是( )
A．电路中有短路现象 B．电路中出现了断路现象
C．电路中总电流过大 D．空气开关的额定电流过小
12.如图所示是家庭电路的电路图，试写出各部分电路器件的名称。
(1)是 ；(2)是 ；(3)是 ；(4)是 ；(5)是 ；(6)是 ；(7)是 。
13.如图所示，甲图是小明家卧室的一个插座，他用测电笔测试插座的A孔，氖管发光，则A孔接的是 线；乙图是一个台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的 (填“C”或“D”)插脚接火线，当电路中的开关S断开时，站在地面上的人用手接触电路中的E点 (填“会”或“不会”)触电。
14.如图所示，请用笔画线代替导线，将图中元件接入家庭电路中，要求：①带保险丝的三孔插座单独接入；②拉线开关控制电灯后接入。

15．电工师傅常用一只额定电压为220 V的灯泡L0(检验灯泡)取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当S闭合后，再分别闭合S1、S2、S3(每次只能闭合其中之一)时，可能出现以下三种情况，试判断以下电路情况(填“短路”“断路”或“正常”)：
(1)L0不亮，说明该支路 。
(2)L0正常发光，说明该支路 。
(3)L0发光呈暗红色，说明该支路 。
参考答案：1. C 2. D 3. B 4. A 5. A 6. B 7. C 8. B 9. D
10. A 11. B
12. (1)进户线（2）电能表（3）总开关（4）熔断器（5）火线（6）零线（7）插座
13. 火 D 不会
14.

15. （1）断路
（2）短路
（3）正常
金属
铅
铜
铁
钨
长1 m、横截面积为1 mm2
的导线在20 ℃时的电阻/Ω
0.206
0.017
0.096
0.053
在标准大气压下的熔点/℃
328
1 083
1 535
3 410
