    初中物理人教版八年级上册第3节 凸透镜成像的规律课堂教学课件ppt

    展开

    这是一份初中物理人教版八年级上册第3节 凸透镜成像的规律课堂教学课件ppt,共11页。PPT课件主要包含了凸透镜成像规律等内容,欢迎下载使用。

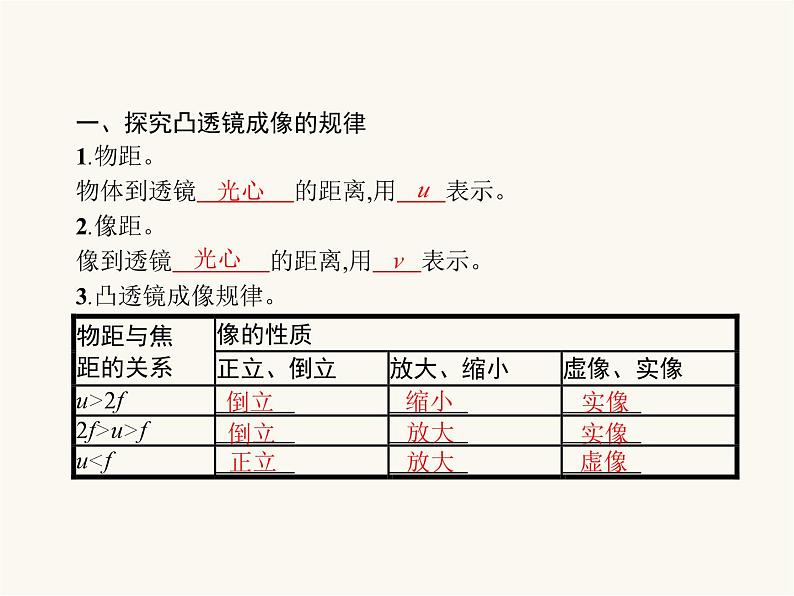

    一、探究凸透镜成像的规律1.物距。物体到透镜    的距离,用  表示。 2.像距。像到透镜    的距离,用  表示。 3.凸透镜成像规律。

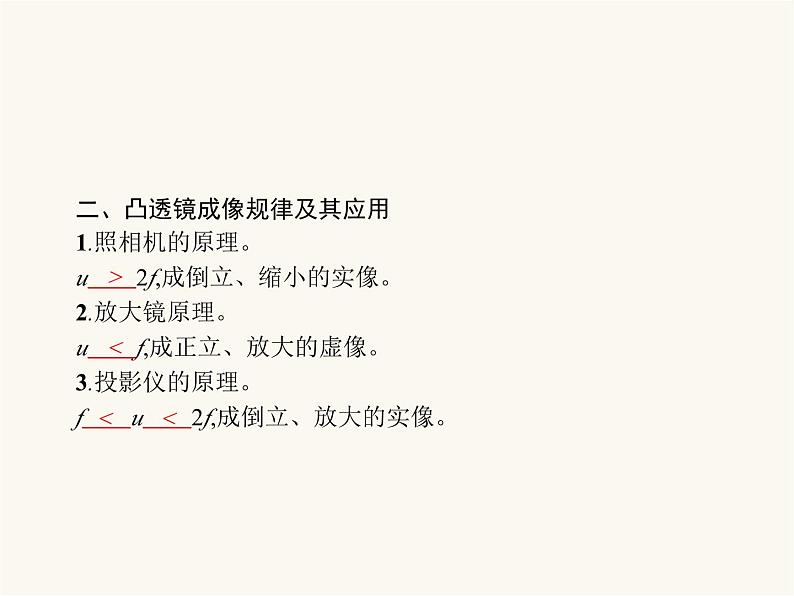

    二、凸透镜成像规律及其应用1.照相机的原理。u  2f,成倒立、缩小的实像。 2.放大镜原理。u  f,成正立、放大的虚像。 3.投影仪的原理。f  u  2f,成倒立、放大的实像。

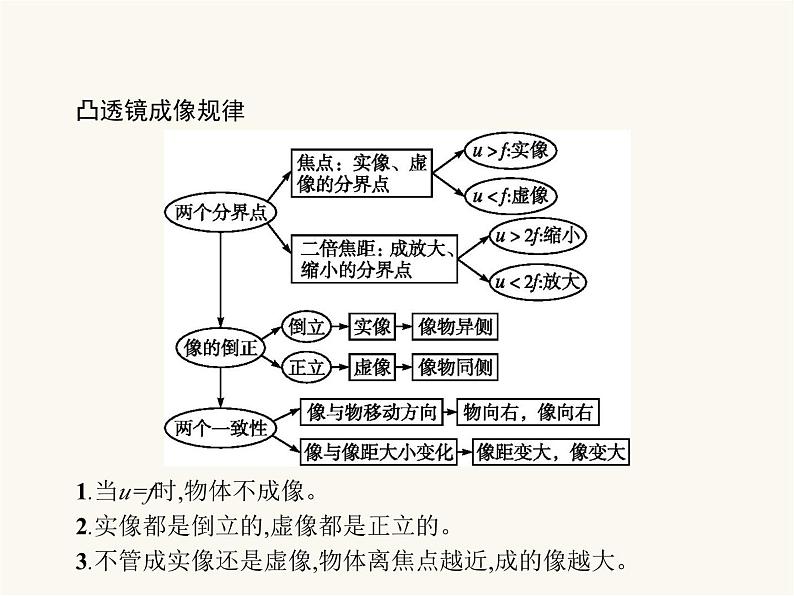

    1.当u=f时,物体不成像。2.实像都是倒立的,虚像都是正立的。3.不管成实像还是虚像,物体离焦点越近,成的像越大。

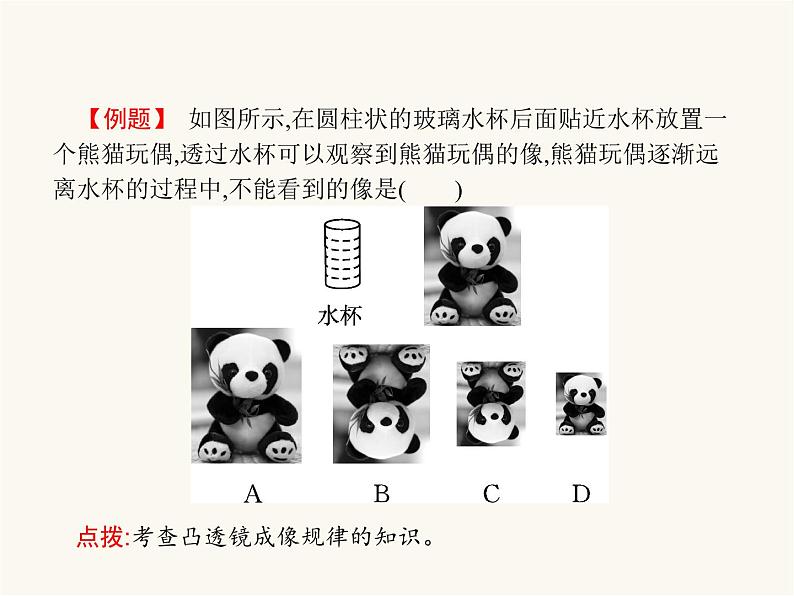

    【例题】 如图所示,在圆柱状的玻璃水杯后面贴近水杯放置一个熊猫玩偶,透过水杯可以观察到熊猫玩偶的像,熊猫玩偶逐渐远离水杯的过程中,不能看到的像是(  )
    点拨:考查凸透镜成像规律的知识。
    解析:当物距在一倍焦距以内时,可以得到正立、放大的虚像,A图中的像可以看到,A不符合题意;当物距等于二倍焦距时,可以得到倒立、等大的实像,B图中的像可以看到,B不符合题意;当物距大于二倍焦距时,得到倒立、缩小的实像,C图中的像可以看到,C不符合题意;正立的像一定是放大的,故D图中的像不可以看到,D符合题意。答案:D
    一、探究凸透镜成像的规律1.如图所示,若想在位于凸透镜右边的光屏上(图中光屏未画出)得到一个烛焰清晰放大的像,那么点燃的蜡烛应置于图中的(  )A.a点B.b点 C.c点D.d点
    2.探究凸透镜成像的规律时,光屏上得到一个倒立、缩小的烛焰像,将蜡烛向凸透镜移近一倍焦距的距离。下列烛焰成像情况不可能出现的是(  )A.缩小的实像B.等大的实像C.放大的实像D.放大的虚像
    3.小王同学用光具座做凸透镜成像实验时,蜡烛的像成在了光屏的上侧,为了使蜡烛的像能成在光屏中央,以下操作可达到目的的是(  )A.将凸透镜往上移B.将光屏往下移C.将蜡烛往上移D.将蜡烛往下移
    二、凸透镜成像规律及其应用4.如图所示,在发光的灯泡附近放置一凸透镜,在远处的墙上出现了灯丝清晰的像。关于此像,下列说法正确的是(  )A.像是正立的B.像是放大的C.像是虚像D.像比灯丝亮
