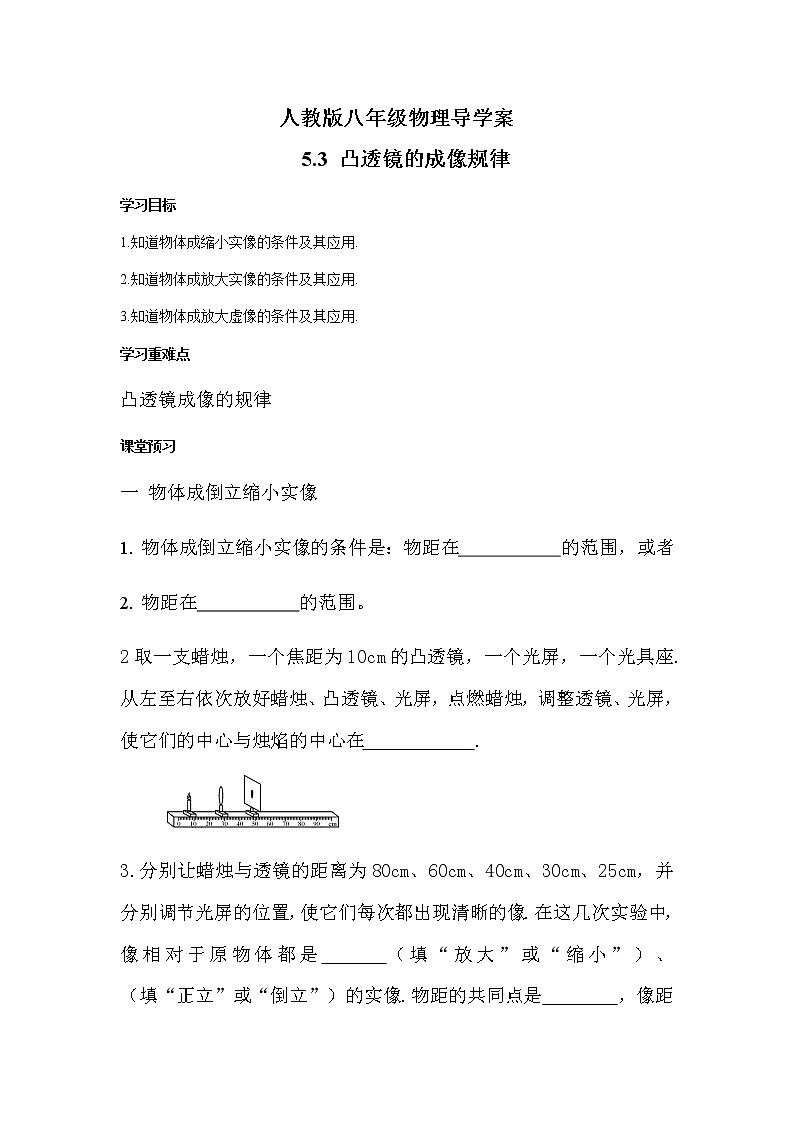

人教版八年级物理导学案                 5.3 凸透镜的成像规律学习目标1.知道物体成缩小实像的条件及其应用.2.知道物体成放大实像的条件及其应用.3.知道物体成放大虚像的条件及其应用.学习重难点凸透镜成像的规律课堂预习一 物体成倒立缩小实像 物体成倒立缩小实像的条件是：物距在           的范围，或者 物距在           的范围。2取一支蜡烛，一个焦距为10cm的凸透镜，一个光屏，一个光具座.从左至右依次放好蜡烛、凸透镜、光屏，点燃蜡烛，调整透镜、光屏，使它们的中心与烛焰的中心在            .3.分别让蜡烛与透镜的距离为80cm、60cm、40cm、30cm、25cm，并分别调节光屏的位置，使它们每次都出现清晰的像.在这几次实验中，像相对于原物体都是     （填“放大”或“缩小”）、         （填“正立”或“倒立”）的实像.物距的共同点是        ，像距的共同点是在     之间，说明物体成倒立缩小实像的条件是：                             .二 物体成倒立放大实像1.物体成倒立放大实像的条件是：物距在           的范围，像距在             的范围.2.生活中常见透镜中哪一个运用了这一条凸透镜成像规律？    .3.取一支蜡烛，一个焦距为10cm的凸透镜，一个光屏，一个光具座.从左至右依次放好蜡烛、凸透镜、光屏，点燃蜡烛，调整透镜、光屏，使它们的中心与烛焰的中心在               .4.分别让蜡烛与透镜的距离为18cm、15cm、13cm、11cm，并分别调节光屏的位置，使它们每次都出现清晰的像.在这几次实验中，像相对于原物体都是放大（填“放大”或“缩小”）、倒立（填“正立”或“倒立”）的实像.物距的共同点是在            ，像距的共同点是         ，说明物体成倒立放大实像的条件是：                               .练一练1小刚在天安门广场的花坛前拍摄了一张全身照片后，还想再拍摄一张半身照片，下列说法中正确的是（　　） A摄影人不动，小刚向后退B摄影人不动，小刚向前进C小刚不动，摄影人向后退D以上说法都不对2在“探究凸透镜成像规律”实验中，烛焰在光屏上成了一个清晰的像，如图所示，则光屏上的像是（　　） A倒立、放大的实像B倒立、缩小的实像C正立、放大的实像D正立、缩小的实像 3（1）当u>2f时，成倒立、缩小的实像，此时像距2f>v>f，与图___1___相对应（2）当2f>u>f时，成倒立、放大的实像，此时像距v>2f，与图___2___相对应（3）当u=f时，焦点处不成像，与图___3___相对应（4）当0< u < f时，成正立的、放大的虚像，此时像物同侧。与图___4___相对应（均选填“1”、“2”、“3”或“4”） 4在探究“凸透镜成像规律”的实验中，已知凸透镜焦距f=10cm，当光屏上成一放大、倒立的烛焰的像时，烛焰（蜡烛）与凸透镜的距离为（　　） A大于20cmB等于20cmC大于10cm且小于20cmD小于10cm 5在“探究凸透镜成像规律”的实验中，小明将烛焰放在凸透镜前某一位置时，恰好在凸透镜后20cm处的光屏上出现一个与该烛焰等大的像，下列说法正确的是（　　） A该凸透镜的焦距是20cmB此时的物距大于20cmC当物距是30cm时，光屏上呈现倒立缩小的像D当凸透镜的一部分被遮住时，光屏上不能呈现完整的像 6探究凸透镜成像规律实验中，如图所示，光屏中心正好出现清晰的像，则像的性质为（　　） A倒立放大实像B倒立缩小实像C倒立缩小虚像D无法确定，条件不足                    参考答案 一 物体成倒立缩小实像物体成倒立缩小实像的条件是：物距在两倍焦距以外的范围，像距在一倍与两倍焦距之间的范围.2取一支蜡烛，一个焦距为10cm的凸透镜，一个光屏，一个光具座.从左至右依次放好蜡烛、凸透镜、光屏，点燃蜡烛，调整透镜、光屏，使它们的中心与烛焰的中心在同一高度.3.分别让蜡烛与透镜的距离为80cm、60cm、40cm、30cm、25cm，并分别调节光屏的位置，使它们每次都出现清晰的像.在这几次实验中，像相对于原物体都是缩小（填“放大”或“缩小”）、倒立（填“正立”或“倒立”）的实像.物距的共同点是大于2f，像距的共同点是在f与2f之间，说明物体成倒立缩小实像的条件是：物体在凸透镜的2倍焦距以外.二 物体成倒立放大实像1.物体成倒立放大实像的条件是：物距在一倍与两倍焦距之间的范围，像距在两倍焦距以外的范围.2.生活中常见透镜中哪一个运用了这一条凸透镜成像规律？投影仪.3.取一支蜡烛，一个焦距为10cm的凸透镜，一个光屏，一个光具座.从左至右依次放好蜡烛、凸透镜、光屏，点燃蜡烛，调整透镜、光屏，使它们的中心与烛焰的中心在同一高度.4.分别让蜡烛与透镜的距离为18cm、15cm、13cm、11cm，并分别调节光屏的位置，使它们每次都出现清晰的像.在这几次实验中，像相对于原物体都是放大（填“放大”或“缩小”）、倒立（填“正立”或“倒立”）的实像.物距的共同点是在f与2f之间，像距的共同点是大于2f，说明物体成倒立放大实像的条件是：物体在凸透镜的1倍焦距与2倍焦距之间.练一练1 B
2  A3  3  1  2  44 C5  C6  B
