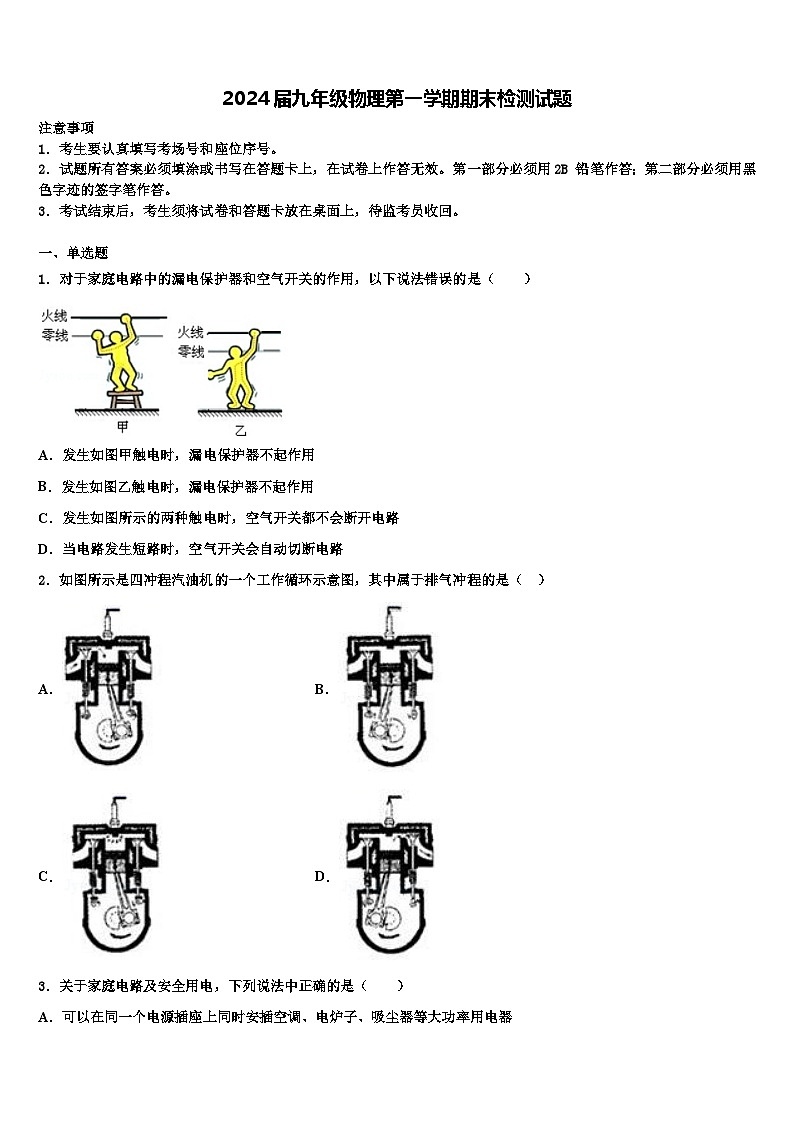

2024届九年级物理第一学期期末检测试题

这是一份2024届九年级物理第一学期期末检测试题，共14页。试卷主要包含了考生要认真填写考场号和座位序号，下列说法中，正确的是，如图所示，电源电压保持不变等内容，欢迎下载使用。
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、单选题
1．对于家庭电路中的漏电保护器和空气开关的作用，以下说法错误的是（ ）
A．发生如图甲触电时，漏电保护器不起作用
B．发生如图乙触电时，漏电保护器不起作用
C．发生如图所示的两种触电时，空气开关都不会断开电路
D．当电路发生短路时，空气开关会自动切断电路
2．如图所示是四冲程汽油机的一个工作循环示意图，其中属于排气冲程的是（ ）
A．B．
C．D．
3．关于家庭电路及安全用电，下列说法中正确的是（ ）
A．可以在同一个电源插座上同时安插空调、电炉子、吸尘器等大功率用电器
B．电视机待机时不消耗电能
C．空气开关跳闸一定是发生了短路现象
D．插头中标着“E”的导线和用电器的金属外壳相连

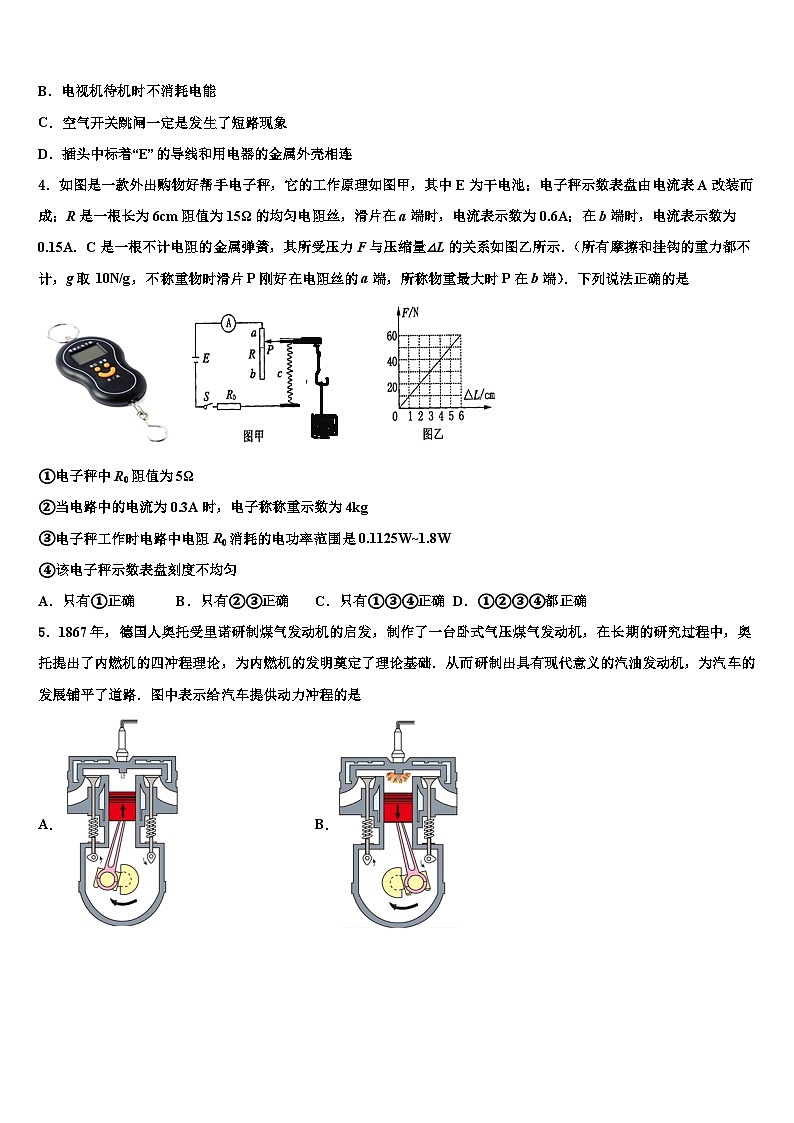

4．如图是一款外出购物好帮手电子秤，它的工作原理如图甲，其中E为干电池；电子秤示数表盘由电流表A改装而成；R是一根长为6cm阻值为15Ω的均匀电阻丝，滑片在a端时，电流表示数为0.6A；在b端时，电流表示数为0.15A．C是一根不计电阻的金属弹簧，其所受压力F与压缩量△L的关系如图乙所示．（所有摩擦和挂钩的重力都不计，g取 10N/g，不称重物时滑片P刚好在电阻丝的a端，所称物重最大时P在b端）．下列说法正确的是
①电子秤中R0阻值为5Ω
②当电路中的电流为0.3A时，电子称称重示数为4kg
③电子秤工作时电路中电阻R0消耗的电功率范围是0.1125W~1.8W
④该电子秤示数表盘刻度不均匀
A．只有①正确B．只有②③正确C．只有①③④正确D．①②③④都正确
5．1867年，德国人奥托受里诺研制煤气发动机的启发，制作了一台卧式气压煤气发动机，在长期的研究过程中，奥托提出了内燃机的四冲程理论，为内燃机的发明奠定了理论基础．从而研制出具有现代意义的汽油发动机，为汽车的发展铺平了道路．图中表示给汽车提供动力冲程的是
A．B．
C．D．

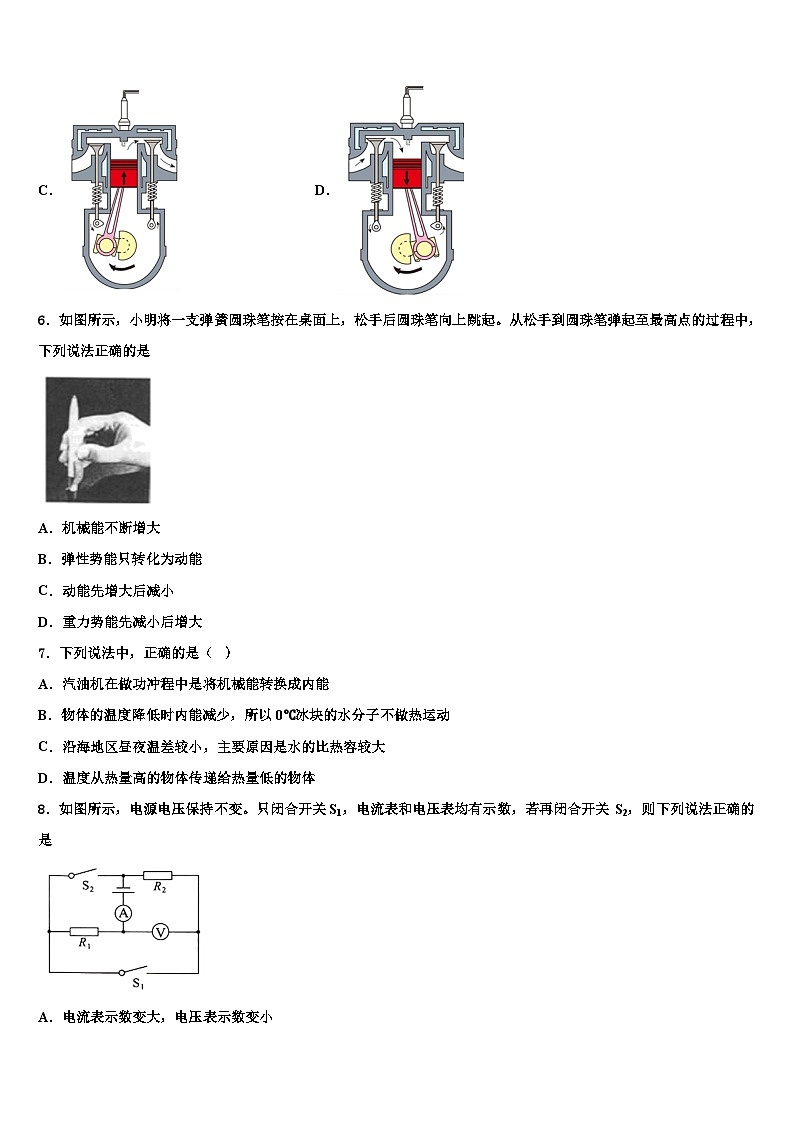

6．如图所示，小明将一支弹簧圆珠笔按在桌面上，松手后圆珠笔向上跳起。从松手到圆珠笔弹起至最高点的过程中，下列说法正确的是
A．机械能不断增大
B．弹性势能只转化为动能
C．动能先增大后减小
D．重力势能先减小后增大
7．下列说法中，正确的是（ ）
A．汽油机在做功冲程中是将机械能转换成内能
B．物体的温度降低时内能减少，所以0℃冰块的水分子不做热运动
C．沿海地区昼夜温差较小，主要原因是水的比热容较大
D．温度从热量高的物体传递给热量低的物体
8．如图所示，电源电压保持不变。只闭合开关S1，电流表和电压表均有示数，若再闭合开关 S2，则下列说法正确的是
A．电流表示数变大，电压表示数变小
B．电流表示数变小，电压表示数不变
C．电压表示数与电流表示数的比值变小
D．电压表示数与电流表示数的比值不变
二、多选题
9．水无常形，变化万千，水的物态变化造就了许多神奇而美丽的自然景观。下列景象中，由于液化形成的有（ ）
A．冰雪消融
B．晶莹露珠
C．雾气蒙蒙
D．雾凇美景
10．如下图甲的电路中，闭合开关S后，电压表的示数为2V，两个电流表的指针偏转至表盘的同一位置，则（ ）
A．L1中的电流为0.2安
B．L1、L2中的电流之比I1∶I2＝4∶1
C．电路的总电阻是10欧
D．L1、L2消耗的电功率之比P1∶P2＝4∶1
三、填空题
11．郑铁2019年12月1日正式通车，方便了人们的出行。列车用大功率的电动机提供动力，速度可达300km/h以上。进站前停止供电列车仍能继续前行是由于________，刹车过程是通过________的方式________（填“增大”或“减小”）了它的内能。
12．如图是某电商平台销售的一种普通热水袋，里面装入热水可以用于身体取暖。它利用了水的______较大的特性，同时也利用______的方式改变了受热部位的内能。
13．如图所示为定值电阻R和额定电压为9V的灯泡L的电流随电压变化关系的图像，则灯泡L的额定功率为_______W；若将L与R串联后接入电源电压为9V的电路中，电路消耗的总功率为___________W。
14．如图所示的电路，电源电压恒定，R1=60Ω,闭合开关S1，电流表示数为0.2A，再闭合S2，电流表示数变化了0.3A，则R2的阻值为______Ω。若R1、R2串联在电路中，则R1、R2两端的电压之比为_______，R1、R2消耗的电功率之比为______________。
15．2019年9月20日19点30分，全新国庆版灯光秀在深圳市民广场准时开演，四面八方的楼宇瞬间亮起五星红旗图案，绚丽的激光直入云霄，水中的倒影流光溢彩。随着广场响起《我爱你中国》的音乐，“我爱你中国”五个字在楼宇上缓缓呈现，另有市民广场对面立起的“7周年”灯饰以及伴随清风传来的阵阵花香，现场洋溢着浓浓的国庆气氛，市民们纷纷拿出相机拍照，记录这盛世繁华的时刻。据了解，灯光秀主要采用LED灯照明， 这种冷光技术相对传统白炽灯能节约80%以上电能，寿命为普通白炽灯的10倍以上，属于绿色环保型的光源。
请在上文中，找出三点与物理有关的描述，并说明所涉及的物理知识。
16．用天然气灶将一壶质量为2kg、初温为30℃的水加热到80℃，消耗了16g天然气．已知水的比热容为4.2×103J（kg℃），天然气的热值为4.2×107J/kg，则天然气完全燃烧放出的热量为_______J，水吸收的热量为__________J，天然气灶烧水的效率为_______%．
四、作图、实验探究题
17．请用笔画线代替导线，将图中元件接入家庭电路中，要求：
①开关控制电灯后接入；②三孔插座单独接入．
18．在图中的O里填上适当的电表符号，闭合电键S，使两只灯泡都能发光。
（_______）
19．（10分）如图①所示，是“比较不同物质吸热的情况”的实验装置：
(1)两个相同的烧杯中分别装有质量_____的水和食用油；
(2)选用两个相同规格的电加热器加热，目的是使水和食用油在相等时间内_____；
(3)图②中能合理反映该实验结果的图像是______（选填“甲”、“乙”或“丙”）。
五、计算题
20．（6分）右表是× ×牌电水壶的铭牌。某次使用过程中，该电水壶把1.5kg的水从25℃加热到100℃，消耗的电能为。求这次使用过程中：
（1）水吸收的热量；
（2）该电水壶的效率η；
（3）若此次加热时间为350s，通过计算说明此过程电水壶是否正常工作。
21．（6分）图甲是一种电子测温仪，图乙是其内部简化电路图。测温仪探头内有一热敏电阻Rt，其阻值随温度变化关系如图丙所示。R为阻值可调的电阻箱，其最大电阻为200Ω，允许通过的最大电流为0.3A。电流表的量程为0～0.02A，电源电压恒为6V。求
（1）某次测试时，将电阻箱的阻值调到200Ω，发现电流表示数为0.01A，此时环境温度是多少?电路的总功率是多少?
（2）若环境温度为40℃，为保证电流表安全，电阻箱允许的阻值调节范围是多少?
参考答案
一、单选题
1、B
【详解】A．这种现象电流会从人的右手边到左手边回到零线。相当于人是一个负载。不存在漏电，所以漏电保护器不会起作用。另外这种触电方式由于电流流经了心脏，是很危险的，会造成人体的触电事故，故A正确，但A不符合题意；
B．电流直接由人体流入大地，造成电路电流过大，且火线与零线的电流不平衡，漏电保护器会自动断开，起到保护作用，人体会发生触电事故；故B错误，符合题意；
C．甲、乙两种触电发生，都不会使电路中的电流过大，所以两种情况的触电，空气开关都不起作用；C选项正确，不符合题意；
D．当电路发生短路时，空气开关会自动切断电路，起到保护作用，故D正确，但不符合题意。
故选B。
2、D
【解析】A、进气门开启，气体流入汽缸，是吸气冲程；不符合题意；
B、两气门都关闭，活塞上行，汽缸容积变小，是压缩冲程，不符合题意；
C、两气门都关闭，活塞下行，汽缸容积变大，是做功冲程，不符合题意；
D、排气门开启，气体流出汽缸，是排气冲程；符合题意；
故选：D。
3、D
【详解】A．不可以在同一个电源插座上同时安插空调、电炉子、吸尘器等大功率用电器，否则流过这个电源插座的电流太大，A错误；
B．电视机待机时会消耗电能，B错误；
C．空气开关跳闸是因为家庭电路中电流过大，不一定是短路，用电器总功率过大也会导致家庭电路中电流过大，C错误；
D．插头中标着“E”的导线和用电器的金属外壳相连，这样可防止因用电器漏电而触电，D正确。
4、C
【详解】①滑片在a端时，电路为R0的简单电路，电路中的电流Ia=0.6A，由可得，电源的电压：
，
滑片在b端时，R与R0串联，电路中的电流Ib=0.15A，因串联电路中总电阻等于各分电阻之和，所以，电源的电压：
，
因电源的电压不变，所以，
，
解得：R0=5Ω，①正确；
②则电源电压
；
当电路中的电流为0.3A处时，电路中的总电阻：
，
因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器连入电路的阻值：
，
由题意可知，此时弹簧的压缩量：
，
由图像可知，此时弹簧所受压力为20N，即G=F=20N，由可得，物体的质量：
；
故②错误；
③当滑片在a端时，电阻R0消耗的电功率最大，则
，
在b端时，电阻R0消耗的电功率最小，则
，
所以，电子称工作时电路中电阻R0消耗的电功率范围是0.1125W～1.8W，故③正确；
④由可知，U、R0为定值，I与R不成正比，也不成反比，即I不能随R的变化而均匀变化；所以该电子秤示数表盘刻度不均匀，故④正确；
故①③④正确，②错误，故选C。
5、B
【详解】A．图中两气门都关闭，活塞向上运动，汽缸容积变小，是压缩冲程，机械能转化为内能，故A错误；
B．图中两气门都关闭，活塞向下运动，汽缸容积变大，火花塞喷出电火花，是做功冲程，将内能转化为机械能，为汽油机提供动力，故B正确；
C．图中排气门开启，活塞向上运动，气体流出汽缸，是排气冲程，故C错误；
D．图中进气门开启，活塞向下运动，气体流入汽缸，是吸气冲程，故D错误．
6、C
【详解】将一支有弹力后盖的圆珠笔按在桌面上，此时圆珠笔具有弹性势能，松手后弹性势能转化为圆珠笔的动能，随后圆珠笔上升，重力势能增大，故动能又转化为重力势能，动能减小；由于受到空气阻力，机械能减小，故C正确，ABD错误。
7、C
【详解】A．做功冲程是燃料释放的内能推动活塞向下运动而转化为机械能，故A错误；
B．一切物质的分子都在永不停息的做无规则运动，所以0℃冰块的水分子仍然在做热运动，故B错误；
C．沿海地区水多，内陆地区水少、沙石多，白天，吸收相同的热量时，由于水比热容大，所以温度升高的少；夜晚，放出相同的热量，由于水比热容大，所以水的温度降低的少，造成沿海地区昼夜温差较小，故C正确；
D．热传递的条件是有温度差，即热量总是从温度高的物体传递给温度低的物体，而热量是个过程量，不能说热量高或者低，故D错误．
【点睛】
要注意总结水的比热容较大的应用实例，如作为热机的冷却物质，作为北方冬季的取暖物质，本题中解释沿海地区昼夜温差较小等．
8、D
【解析】由电路图知道，当只闭合开关S1时，R1 与R2 串联，电压表测R1 两端的电压，电流表测电路中的电流；若再闭合开关S2时，R2 被短路，电路为R1的简单电路，电压表测R1 两端的电压，电流表测电路中的电流，由于串联电路中总电阻等于各分电阻之和，所以，电路中的总电阻变小，由知道，此时电路中的电流变大，即电流表示数变大，又因为U=IR，此时R1 两端的电压变大，即电压表的示数变大，故AB错误；
由 知道，电压表示数与电流表示数的比值等于R1的阻值，即比值不变，故C错误，D正确。
二、多选题
9、BC
【详解】A. 冰雪消融是熔化现象，故A项不符合题意；
B. 露珠是由空气中的水蒸气遇冷液化而成的，是液化现象。故B项符合题意；
C. 雾气是悬浮在空气中的小液滴，是由空气中的水蒸气液化而成的，是液化现象。故C项符合题意；
D. 雾凇是固体是由空气中的水蒸气遇到强冷时凝华而成的，为凝华现象。故D项不符合题意；
10、BD
【详解】由图可知：开关闭合后，两灯泡并联，一个电流表测量的是总电流，一个电流表测量的是灯泡L2电流，电压表测量测量灯泡L2两端的电压；
A．根据并联电路干路电流等于各支路电流之和可知：测量总电流的电流表量程是0～3A，所以电流表的示数为1A；则电路总电流I=1A；测量灯泡L2电流的量程是0～0.6A，所以电流表示数为0.2A，也就是电灯L2中的电流I2=0.2A，所以L1的电流为
故A不符合题意；
B．通过两只灯泡的电流之比为
故B符合题意；
C．由于两灯泡并联，则U=U2=2V，根据可得
故C不符合题意；
D．两灯泡消耗的电功率之比
故D符合题意。
故选BD。
三、填空题
11、列车具有惯性 做功 增大
【解析】[1]由于列车具有惯性，进站前停止供电列车仍能继续前行；
[2][3]列车刹车时，消耗车自身的机械能，产生内能，通过做功的方式增大了内能。
12、比热容 热传递
【详解】[1][2]热水袋里面装入热水可以用于身体取暖，利用了水的比热容较大的特性，相同质量大小条件下降低相同的温度，水放出的热量多；同时也利用热传递的方式改变了受热部位的内能。
13、2.7 1.8
【详解】[1]由图象可知，额定电压为9V的灯泡L在额定电压下的电流为0.3A。由得，灯泡L的额定功率为
[2]由图象可知，当流过串联电路的电流为
此时，灯泡L分压
定值电阻分压
则加在定值电阻R和灯泡L两端的电压之和等于9V。电路消耗的总功率
14、40 3﹕2 3﹕2
【详解】[1]由图知道，闭合S1时，电路为R1的简单电路，由知道，电源的电压是：
U=U1 =I1 R1 =0.2A×60Ω=12V，
若再闭合S2，则两电阻并联，此时
U2 =U=12V，
所以，电流表示数的变化量即为R2 支路的电流，即I2 =0.3A；由知道，R2的阻值是：
；
[2]若R1、R2串联在电路中，由于串联电路的电流处处相等，则由知道，R1、R2两端的电压之比是：
[3]由知道，R1、R2消耗的电功率之比是：
。
15、见解析
【详解】根据题干内容，可从广场响起《我爱你中国》的音乐、随清风传来的阵阵花香、市民们纷纷拿出相机拍照等涉及的物理知识回答，如下表所示
16、6.72×105 4.2×105 62.5
【详解】天然气完全燃烧放出的热量为Q放=mq=0.016kg×4.2×107J/kg =6.72×105J ；质量为2kg、初温为30℃的水加热到80℃，吸收的热量为Q吸=cm△t=4.2×103J（kg℃）×2kg×（80℃-30℃）=4.2×105J；则天然气灶烧水的效率为η===62.5%．
四、作图、实验探究题
17、略
【解析】开关与灯泡是串联的，且开关接在火线的一端；三孔插座按照左零右火中地线的原则来接线，如下图示：
18、
【详解】中间的电表在干路，所以是电流表，上边的电表与灯泡串联，所以是电流表，下边的电表与灯泡并联，是电压表。如图所示：
19、相等 吸收的热量相同 乙
【详解】(1)[1]根据控制变量的原则“比较不同物质吸热的情况”，应保证水和食用油的质量相等。
(2)[2]两个相同规格的电加热器加热，单位时间内放出的热量相同，可保证水和食用油在相等时间内吸收的热量相同。
(3)[3]水的比热容大，相同质量的水和食用油吸收相同的热量水的温度升高的小，故能合理反映该实验结果的图像是乙。
五、计算题
20、 (1) 4.725×105J；(2) 90%；(3)正常工作。
【详解】(1)水吸收的热量
Q吸=c水m（t-t0)=4.2×103 J/（kg·℃）×1.5kg×（100℃-25℃)=4.725×105J
水吸收的热量为4.725×105J。
(2)该电水壶的效率

(3)假设电热水壶正常加热350s，电流做的功
W′=Pt=1500W×350s=5.25×105J=W
故此时电水壶是正常工作的。
答：(1)水吸收的热量为4.725×105J；
(2)该电水壶的效率η为90%；
(3)电水壶能正常工作。
21、（1）20℃；0.06W（2）100-200Ω
【解析】(1)当电流为0.01A时，电路总电阻为：
此时热敏电阻的阻值为：
Rt=R总-R1=600Ω-200Ω=400Ω
由图丙可知，此时对应的环境温度为20℃；
电路的总功率为：
；
(2)由图丙可知，当环境温度为40℃时，热敏电阻的阻值Rt′=200Ω，为保证电流表安全，电路允许的最大电流为I大=0.02A，电路中的最小总电阻为：
；
电阻箱允许的最小电阻为：
R小=R小总-Rt′=300Ω-200Ω=100Ω
故电阻箱允许的阻值调节范围是100-200Ω。
答：(1)此时环境温度是20℃，电路的总功率是0.06W；(2)若环境温度为40℃，为保证电流表安全，电阻箱允许的阻值调节范围是100-200Ω。
与物理有关的描述
涉及的物理知识
范例：绚丽的激光直入云霄
在同种均匀介质中，光沿直线传播
与物理有关的描述
涉及的物理知识
广场响起《我爱你中国》的音乐
声音的传播需要介质
伴随清风传来的阵阵花香
分子热运动
拿出相机拍照
凸透镜成像
