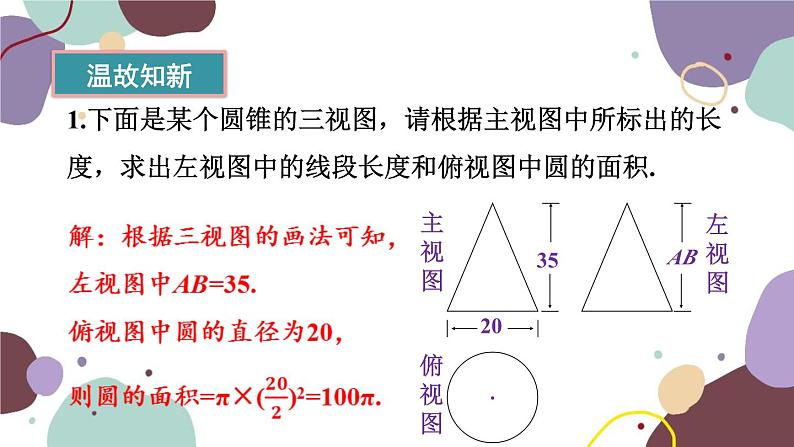

1.下面是某个圆锥的三视图，请根据主视图中所标出的长度，求出左视图中的线段长度和俯视图中圆的面积.

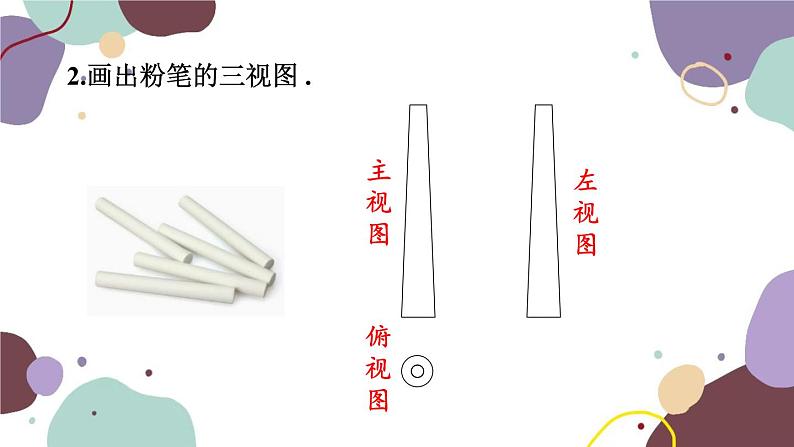

2.画出粉笔的三视图 .

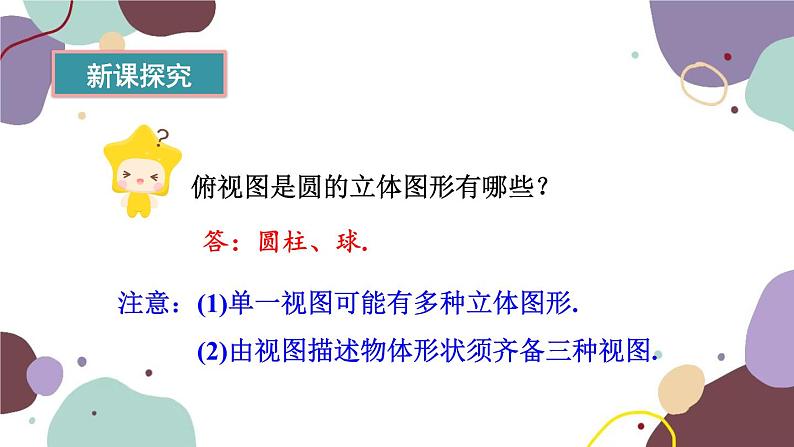

俯视图是圆的立体图形有哪些？
注意：(1)单一视图可能有多种立体图形. (2)由视图描述物体形状须齐备三种视图.

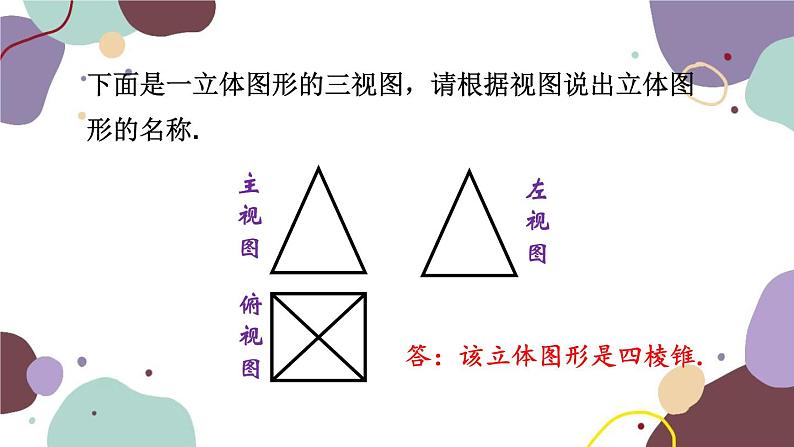

下面是一立体图形的三视图，请根据视图说出立体图形的名称.
答：该立体图形是四棱锥.

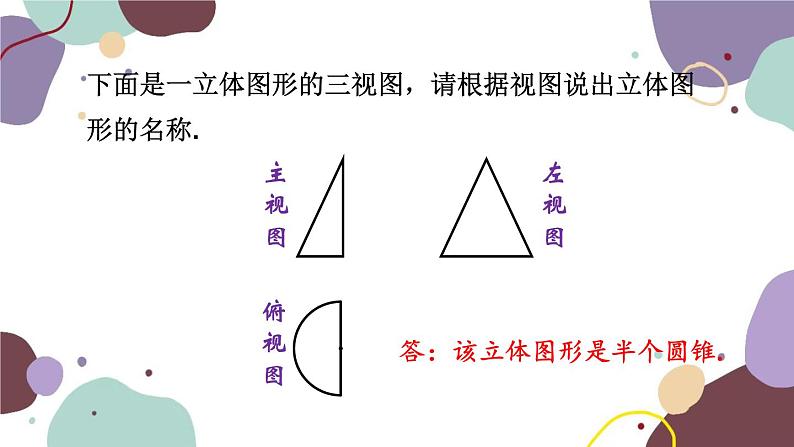

答：该立体图形是半个圆锥.
例1 试根据下列视图画出相应的立体图形的大致形状.
1.如图，这是一个由小立方块所搭成的几何体的俯视图，图中的数字表示在该位置上小立方块的个数，请画出它的正视图和左视图.
2.一个仓库里堆积着正方体的货箱若干，仓管员要落实箱子的数量，就想出 一个办法：将这堆货物的三视图画出来.你能根据三视图帮他清点一下箱子的数量吗？
箱子的数量为 2+2+1+1+1+1=8(个).
3.用小立方体搭一个几何体，使得它的正视图和俯视图如下所示.这样的几何体只有一种吗？它最少需要多少个小立方体？最多呢？
解：不只一种.最少需要3+1+1+2+1+1+1=10(个)；最多需要3+3+3+2+2+2+1=16(个).
