初中沪科版第十八章 电能从哪里来第三节 电能的输送教学ppt课件

这是一份初中沪科版第十八章 电能从哪里来第三节 电能的输送教学ppt课件，共15页。PPT课件主要包含了采用高压输电，远距离输电示意图，发电厂，升压变压器，高压线路，降压变压器，居民用电，高压触电的两种形式，高压电弧触电，跨步电压触电等内容，欢迎下载使用。
三峡工程是中国西电东送工程中线的巨型电源点，所发的电力主要售予华中电网的湖北省、河南省、湖南省、江西省、重庆市，华东电网的上海市、江苏省、浙江省、安徽省，以及南方电网的广东省，年发电量约1000亿度，可照亮半个中国，这些电能是如何送往华中、华东等省市的呢？
知识点一 高压输电
从发电站到用电地区，通常有很长的一段距离，发电机发出的电怎样送到用电地区呢？
为什么要采用高压输电？怎样才能减少电能在输送过程中的损失呢？

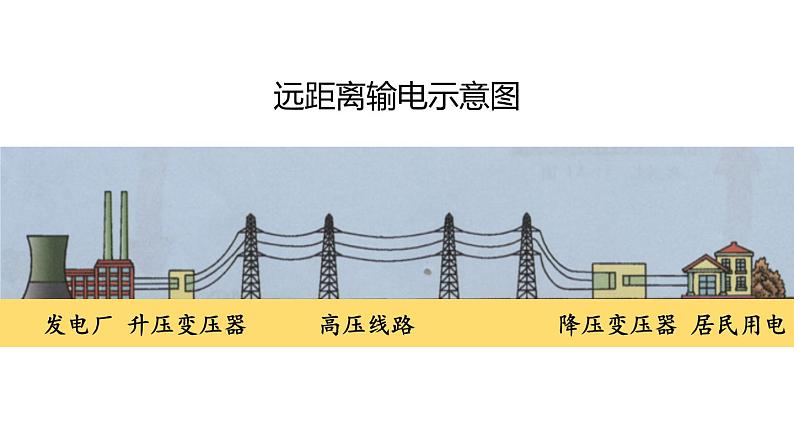

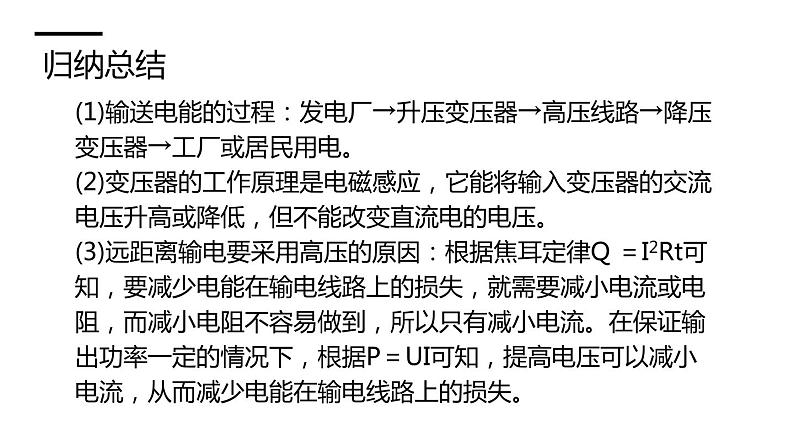

(1)输送电能的过程：发电厂→升压变压器→高压线路→降压变压器→工厂或居民用电。 (2)变压器的工作原理是电磁感应，它能将输入变压器的交流电压升高或降低，但不能改变直流电的电压。(3)远距离输电要采用高压的原因：根据焦耳定律Q ＝I2Rt可知，要减少电能在输电线路上的损失，就需要减小电流或电阻，而减小电阻不容易做到，所以只有减小电流。在保证输出功率一定的情况下，根据P＝UI可知，提高电压可以减小电流，从而减少电能在输电线路上的损失。
知识点二 高压触电及其防护
用电器为什么不能直接使用高压电呢？
高压电的安全防护要求很高，直接供给家用电器是十分不安全的。
(1)高压触电分类：①高压电弧触电；②跨步电压触电。(2)安全用电：①远离高压带电体；②若发现高压输电线断落地面时，应立即设立警示标志并通知有关部门进行抢修。(3)处理触电事故：切断电源，注意自身安全。
1.要想降低远距离输电线路电能的消耗必须（ ）A.升高输送电压B.降低输送电压C.用铜导线换掉铝导线以减小电阻D.减小输出功率
2.一小型发电站通过升压，降压变压器把电能输给用户。已知发电机的输出功率是500 kW，端电压为500 V，升压变压器原、副线圈的匝数比为1:5，两变压器间输电线的总电阻为1.5 Ω，降压变压器的输出电压为220 V，不计变压器的损耗。求：
(1) 升压变压器的副线圈两端电压；(2) 输电导线上的功率损失；(3) 降压变压器原、副线圈的匝数比；(4) 用户得到的功率。
