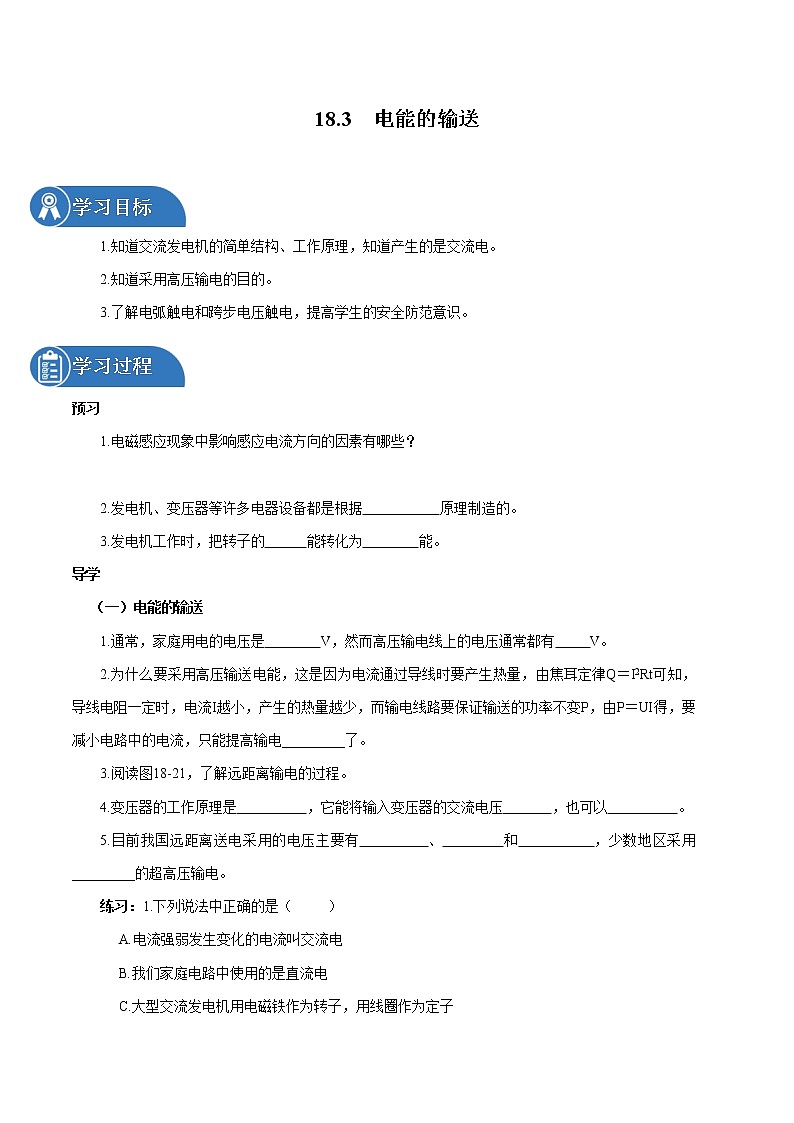

学习目标
1.知道交流发电机的简单结构、工作原理，知道产生的是交流电。
2.知道采用高压输电的目的。
3.了解电弧触电和跨步电压触电，提高学生的安全防范意识。
学习过程
预习
1.电磁感应现象中影响感应电流方向的因素有哪些？
2.发电机、变压器等许多电器设备都是根据 原理制造的。
3.发电机工作时，把转子的 能转化为 能。
导学
（一）电能的输送
1.通常，家庭用电的电压是 V，然而高压输电线上的电压通常都有 V。
2.为什么要采用高压输送电能，这是因为电流通过导线时要产生热量，由焦耳定律Q＝I2Rt可知，导线电阻一定时，电流I越小，产生的热量越少，而输电线路要保证输送的功率不变P，由P＝UI得，要减小电路中的电流，只能提高输电_________了。
3.阅读图18-21，了解远距离输电的过程。
4.变压器的工作原理是 ，它能将输入变压器的交流电压 ，也可以 。
5.目前我国远距离送电采用的电压主要有 、 和 ，少数地区采用_________的超高压输电。
练习：1.下列说法中正确的是（ ）
A.电流强弱发生变化的电流叫交流电
B.我们家庭电路中使用的是直流电
C.大型交流发电机用电磁铁作为转子，用线圈作为定子
D.以上说法都不对

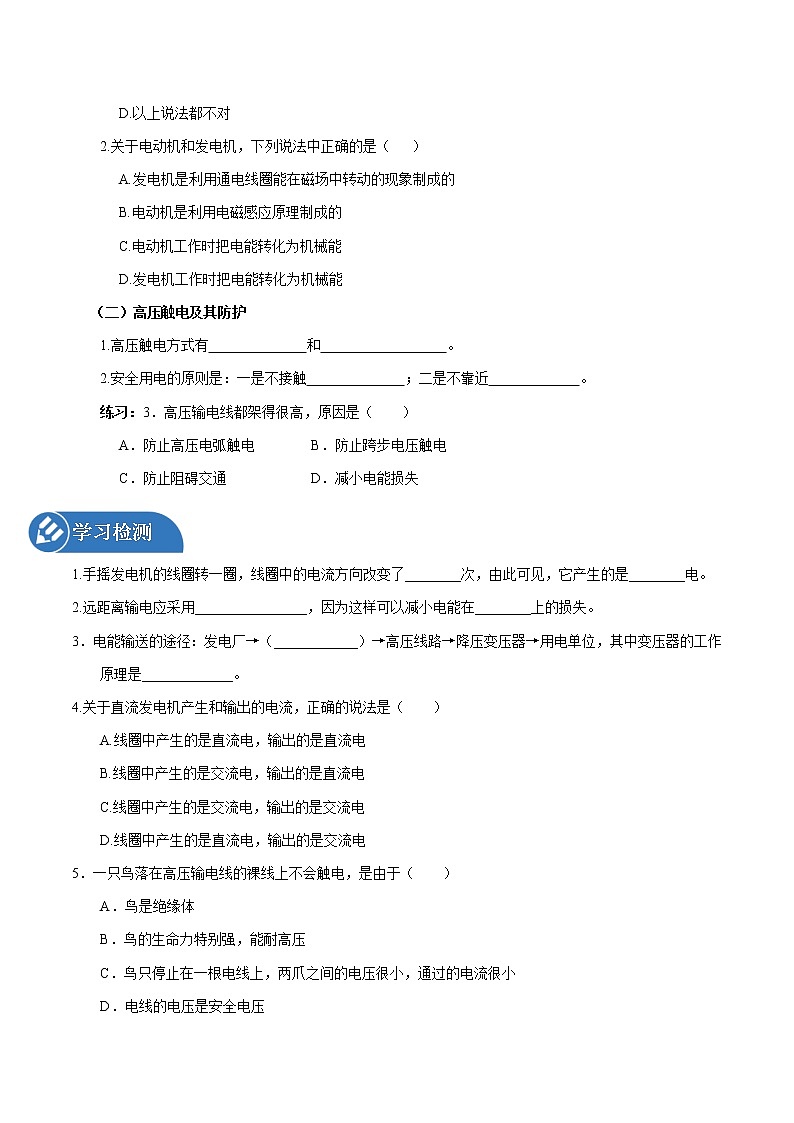

2.关于电动机和发电机，下列说法中正确的是（ ）
A.发电机是利用通电线圈能在磁场中转动的现象制成的
B.电动机是利用电磁感应原理制成的
C.电动机工作时把电能转化为机械能
D.发电机工作时把电能转化为机械能
（二）高压触电及其防护
1.高压触电方式有 和 。
2.安全用电的原则是：一是不接触 ；二是不靠近 。
练习：3．高压输电线都架得很高，原因是（ ）
A．防止高压电弧触电 B．防止跨步电压触电
C．防止阻碍交通 D．减小电能损失
学习检测
1.手摇发电机的线圈转一圈，线圈中的电流方向改变了________次，由此可见，它产生的是________电。
2.远距离输电应采用________________，因为这样可以减小电能在________上的损失。
3．电能输送的途径：发电厂→（____________）→高压线路→降压变压器→用电单位，其中变压器的工作原理是_____________。
4.关于直流发电机产生和输出的电流，正确的说法是（ ）
A.线圈中产生的是直流电，输出的是直流电
B.线圈中产生的是交流电，输出的是直流电
C.线圈中产生的是交流电，输出的是交流电
D.线圈中产生的是直流电，输出的是交流电
5．一只鸟落在高压输电线的裸线上不会触电，是由于（ ）
A．鸟是绝缘体
B．鸟的生命力特别强，能耐高压
C．鸟只停止在一根电线上，两爪之间的电压很小，通过的电流很小
D．电线的电压是安全电压
6．如图所示，是供电设备向居民楼用户输电的示意图。为保证居民楼内的用户所有用电器都能正常工作，居民楼的输入导线间的电压必须保证220V。当居民楼内消耗的功率为44kw的时候。
供
电
设
备
居
民
用
户
求：（1）通过输电线的电流为多少；
（2）若输电线的总电阻为0.1Ω，供电设备的输出电压是多少；
（3）居民楼内由于家用电器的增加，将向供电部门申请“增容”，即增加用电功率。当居民的用电器的额定功率由44kw增加到88kw，所有用电器均在正常工作时，输电线损失的功率比“增容”前增加了多少。（提示：输电线路的损失功率用P损=I2R计算）
答案
练习题：1、C；2、C；3、A。
检测题：1、2；交流；2、高压输电；线路；3、升压变压器；电磁感应；4、B；5、C；
6．①通过输电线的电流为：I1=P1/U1=44kw/220V=200A
②输电线分担的电压：U2=IR=200A×0.1Ω=20V
供电设备的输出电压：U=U1+U2=220V+20V=240V
③增容后输电线中电流：I2=P2/U1=8.8kw/220V=400A
增容后输电线损失的功率：P损2=I22R=（400A）2×0.1Ω=16000w
增容前输电线损失的功率：P损1=I12R=（200A）2×0.1Ω=4000w
输电线损失的功率比“增容”前增加了：△P损=16000-4000w=12000w
