人教版物理九年级全册《第16章 电压、电阻》巩固提升 练习

这是一份人教版物理九年级全册《第16章 电压、电阻》巩固提升，共13页。

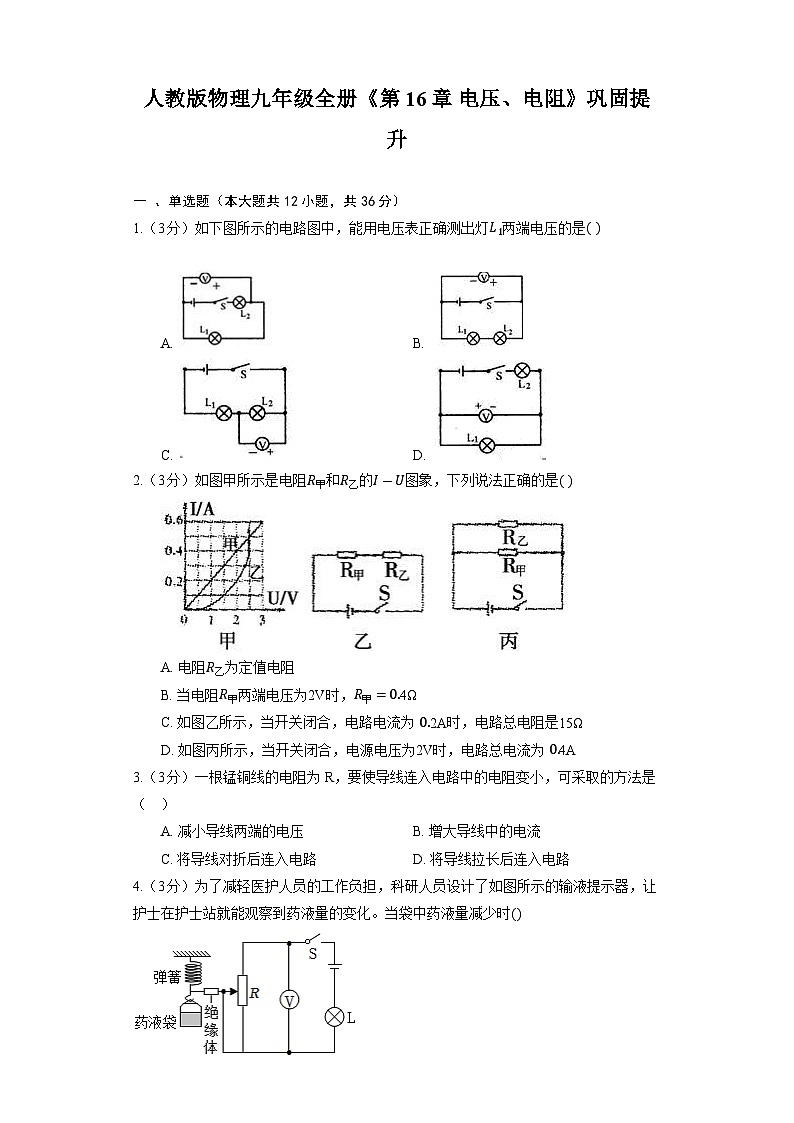

 人教版物理九年级全册《第16章 电压、电阻》巩固提升 一 、单选题（本大题共12小题，共36分）1.（3分）如下图所示的电路图中，能用电压表正确测出灯两端电压的是 
 A.  B.
C.  D. 2.（3分）如图甲所示是电阻和的图象，下列说法正确的是A. 电阻为定值电阻
B. 当电阻两端电压为时，
C. 如图乙所示，当开关闭合，电路电流为 时，电路总电阻是
D. 如图丙所示，当开关闭合，电源电压为时，电路总电流为 3.（3分）一根锰铜线的电阻为R，要使导线连入电路中的电阻变小，可采取的方法是（    ）A. 减小导线两端的电压 B. 增大导线中的电流
C. 将导线对折后连入电路 D. 将导线拉长后连入电路4.（3分）为了减轻医护人员的工作负担，科研人员设计了如图所示的输液提示器，让护士在护士站就能观察到药液量的变化。当袋中药液量减少时
 A. 接到电路中滑动变阻器电阻变大 B. 电压表示数减小

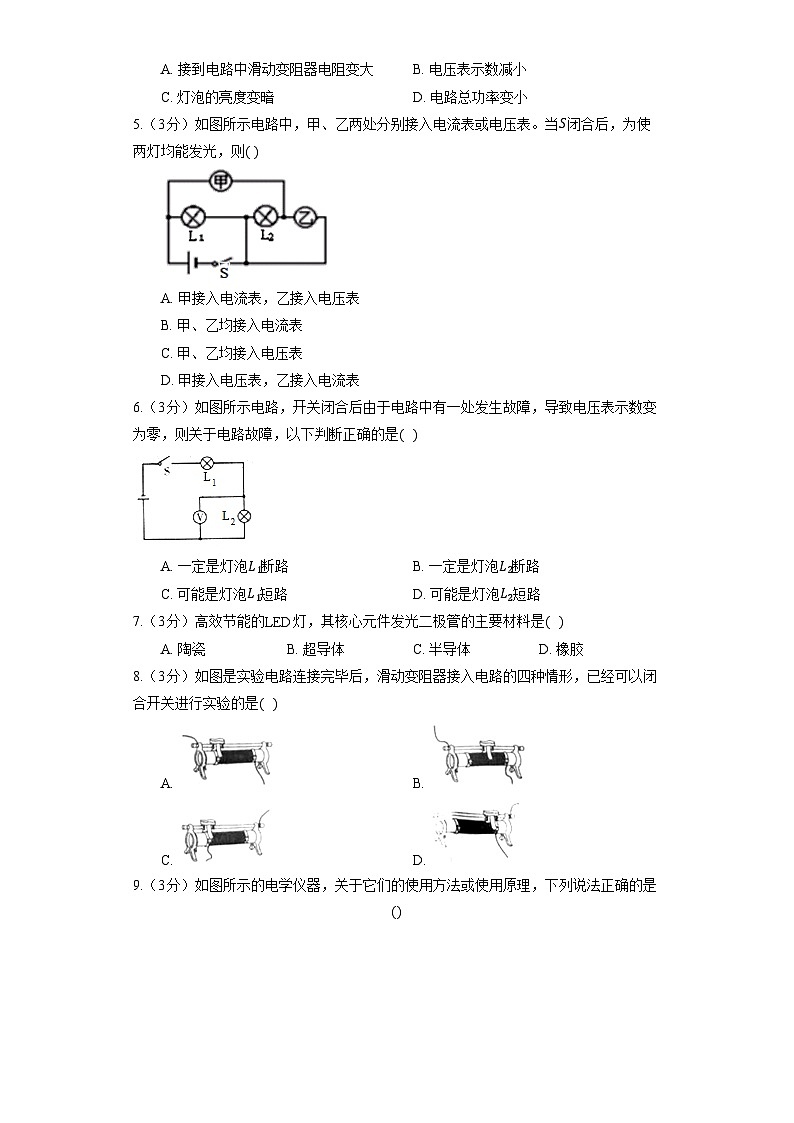

C. 灯泡的亮度变暗 D. 电路总功率变小5.（3分）如图所示电路中，甲、乙两处分别接入电流表或电压表。当闭合后，为使两灯均能发光，则 A. 甲接入电流表，乙接入电压表
B. 甲、乙均接入电流表
C. 甲、乙均接入电压表
D. 甲接入电压表，乙接入电流表6.（3分）如图所示电路，开关闭合后由于电路中有一处发生故障，导致电压表示数变为零，则关于电路故障，以下判断正确的是
 A. 一定是灯泡断路 B. 一定是灯泡断路
C. 可能是灯泡短路 D. 可能是灯泡短路7.（3分）高效节能的灯，其核心元件发光二极管的主要材料是A. 陶瓷 B. 超导体 C. 半导体 D. 橡胶8.（3分）如图是实验电路连接完毕后，滑动变阻器接入电路的四种情形，已经可以闭合开关进行实验的是A.  B.
C.  D. 9.（3分）如图所示的电学仪器，关于它们的使用方法或使用原理，下列说法正确的是A. 电流表应并联在电路中使用
B. 电压表可以测量家庭电路的电压
C. 滑片向右移时接入电路的电阻减小
D. 验电器原理是同种电荷相互吸引10.（3分）灯泡和电阻的图像如图所示。下列说法错误的是
 A. 电阻的电阻值是
B. 的图线是曲线是因为灯丝电阻随温度升高而增大
C. 仅把、串联在电路中，当电流是时，它们两端总电压是
D. 仅把、并联在电源电压是的电路中，干路里的电流是11.（3分）电子体温计通过感温头中电流大小来反映人的体温，如图所示，感温头是用半导体材料制成的，这是利用了该半导体材料的A. 单向导电特性 B. 良好的导电特性

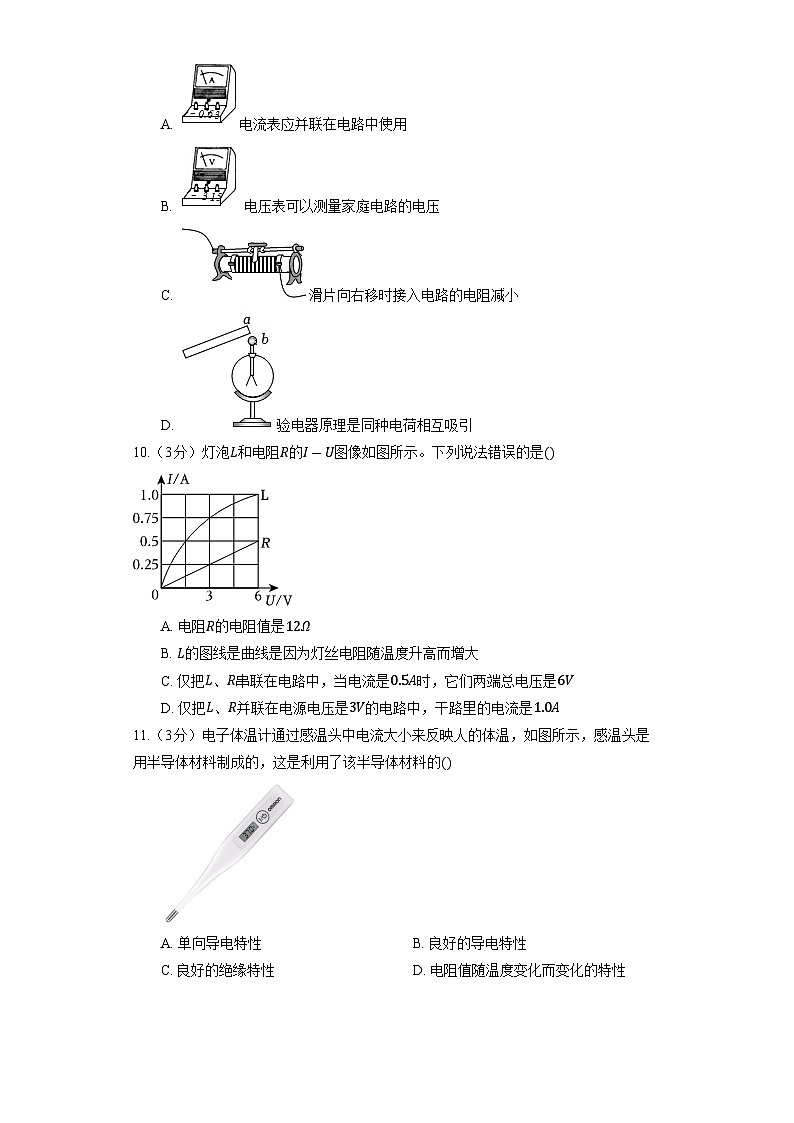

C. 良好的绝缘特性 D. 电阻值随温度变化而变化的特性12.（3分）如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片向左移动时，灯泡变亮。则下列接法符合要求的是 
  A. 接，接 B. 接，接 C. 接，接 D. 接，接二 、填空题（本大题共4小题，共16分）13.（4分）在探究“决定电阻大小因素”的实验中，运用的物理研究方法是______；在制作导线和电阻丝时主要是根据导体的______对电阻大小的影响来选取的。14.（4分）在如图所示电路中，电源电压，闭合开关后，电压表读数，则小灯泡和两端的电压分别为 ______和 ______。
 15.（4分）如图是滑动变阻器的实物图，如果将、接入电路，电阻值为 ______，若将、接入电路，电阻值为 ______，起 ______的作用。
 16.（4分）小明按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表和的指针位置完全一样，如图乙所示，则两端的电压为                         ，电源电压为                          如图丙所示，当开关闭合后，要使电阻、并联，乙表是                          “电流表”或“电压表”． 
 三 、计算题（本大题共1小题，共12分）17.（12分）如图是一种防火警报器，当有火烧到警报器的触发装置后，触发装置通过的电流增大，从而发出警报．这款警报器的触发装置是石墨．  
提问：请你用物理知识解释，为什么石墨的电流会增大？
 四 、简答题（本大题共2小题，共12分）18.（6分）导体的电阻与导体的长度、横截面积和材料等因素有关。如图的甲、乙两图对比，反映导体的电阻与______有关，乙丙两图对比，反映了导体的电阻与______有关。
 19.（6分）如图所示电路，电源电压不变，当开关、、都闭合时，电路处于______选填“断路”、“短路”或“通路”状态，若只闭合开关，小灯泡和是______联的，此时电流表和的示数分别为和，电压表的示数为，则______，______后两空选填“”、“”或“”
 五 、作图题（本大题共1小题，共6分）20.（6分）如图所示，电源电压为且保持不变，灯和分别标有“  ”和“  ”的字样，现要使两灯都正常工作，请在、、三处填上合适的电流表和电压表符号．

答案和解析1.【答案】A;【解析】 
本题只要注意电压表的正负接线柱是否连接正确，电压表与电灯是否并联即可。 
电压表的正确使用方法：①连接电压表的时候，电流要从正接线柱入，负接线柱出；②电压表正确测出灯两端电压，则电压表与灯并联。 
 
A.由图可知，电压表与并联，正负接线柱正确，故正确； 
B.由图可知，电压表测的是两灯串联的总电压，或电源电压，故错误； 
C.由图可知，电压表接到了的两端，测的是两端的电压，故错误； 
D.由图可知，电压表接到了的两端，且正负接线柱接反了，故错误； 
故选。
 2.【答案】C;【解析】 根据欧姆定律可知，电阻一定时，通过电阻的电流与电阻两端的电压成正比，据此分析图象甲乙电阻的变化；  
由图象可知，当甲两端电压为时对应的电流，根据欧姆定律求出甲的阻值；  
如图乙所示，甲和乙串联，通过它们的电流相等，根据图象读出两电阻两端的电压，根据串联电路的电压特点求出电源的电压，再根据欧姆定律求出电路中的总阻值；  
如图丙所示，甲和乙并联，电源电压为时，它们两端的电压相等，根据图象读出通过两电阻的电流，根据并联电路的电流特点求出总电流。 
此题主要考查了串联电路的电流特点和并联电路的电压特点以及欧姆定律的灵活运用，关键是根据图象得出相关的信息。 A.由图象可知，甲对应的电流与电压成正比，根据欧姆定律可知甲电阻的阻值不变，乙电阻的阻值变化，故错误； 
B.由图象可知，当甲两端电压为时，通过的电流为， 
由可得，，故错误； 
C.如图乙所示，甲和乙串联，当开关闭合，电路电流为时， 
因串联电路中各处的电流相等， 
所以，通过两电阻的电流均为， 
由图象可知，两电阻两端的电压分别为，， 
因串联电路中总电压等于各分电压之和， 
所以，电源的电压： 
， 
则电路中的总电阻： 
，故正确； 
D.如图丙所示，甲、乙并联，当电源电压为时， 
因并联电路中各支路两端的电压相等， 
所以，两电阻两端的电压均为， 
由图象可知，通过两电阻的电流分别为，， 
因并联电路中干路电流等于各支路电流之和， 
所以，电路中的总电流： 
，故错误。 
故选。
 3.【答案】C;【解析】略
 4.【答案】B;【解析】解：由电路图可知滑动变阻器与灯泡串联，电压表测两端的电压； 
当袋中药液量减少时，药液袋的重力减小，弹簧的伸长量减小，滑片上移，则变阻器接入电路中的电阻变小，故错误； 
当袋中药液量减少时，变阻器接入电路中的电阻变小，电路的总电阻减小，根据可知，电路中的电流增大； 
由串联电路的分压特点可知，滑动变阻器分得的电压减小，即电压表的示数减小，故正确； 
电源电压不变，滑动变阻器分得的电压减小，由串联电路的电压特点可知，灯泡两端的电压变大， 
灯泡的亮度与实际功率有关，由可知，灯泡的实际功率变大，则灯泡变亮，故错误； 
电源电压不变，电流变大，根据可知电路总功率变大，故错误。 
故选：。 
由电路图可知，滑动变阻器与灯泡串联，电压表测两端的电压；当袋中药液量减少时，药液袋的重力减小，弹簧的伸长量减小，滑片上移，据此可知变阻器接入电路中的电阻变化，从而得出电路的总电阻变化，根据欧姆定律可知电路中电流的变化，利用串联电路的分压特点可知滑动变阻器两端的电压变化，根据串联电路的电压特点可知灯泡两端的电压变化，利用判断灯泡实际功率的变化，进一步得出灯泡亮暗的变化，再利用判断电路总功率的变化。 
此题主要考查了电路的动态分析，涉及到串联电路的特点和欧姆定律、电功率公式的应用，分析好滑动变阻器接入电路中的电阻变化是关键，要注意灯泡的亮暗取决于实际功率的大小。
 5.【答案】A;【解析】 
电流表相当于导线使用时与被测电路元件串联，电压表相当于开路使用时与被测电路元件并联，根据电压表和电流表的正确使用方法以及在电路中的作用进行分析。 
解决本类题的关键是牢记电压表和电流表的正确使用方法，并且能够识别串并联电路。 
 
A.甲接入电流表，乙接入电压表时，两灯泡并联，甲电流表测通过的电流，乙测电源的电压，两灯泡均能发光，故符合； 
B.甲、乙均接入电流表时，会造成电源短路，两灯泡不发光，故不符合； 
C.甲、乙均接入电压表时，断路，不能发光，故不符合； 
D.甲接入电压表，乙接入电流表时，短路，不能发光，故不符合。 
故选。
 6.【答案】D;【解析】解：由图可知，该电路为串联电路，电压表测量灯泡两端的电压；  
如果灯短路，电压表与电源两极相连，电压表有示数；  
如果灯断路，电路断路，电压表与电源两极不相连接，电压表示数为零；  
如果灯短路，电压表测量的是一段导线两端的电压，则电压表示数为零；  
如果灯断路，电压表与电源两极相连，电压表测电源电压，电压表有示数；  
所以故障是灯断路或灯短路，故D正确。  
故选：。 
电压表示数为零，可能是与电压表并联的电路短路或电压表并联电路之外电路存在断路或电压表断路，根据电路故障现象分析电路故障原因。 
该题考查了应用电压表判断电路故障，难度不大，根据电压表示数情况分析电路结构，即可正确解题。
 7.【答案】C;【解析】解：制作二极管的材料是半导体材料，常用的有：硅、锗等材料。  
故选：。 
二极管是由半导体做成的器件，它具有单向导电性。 
该题考查了二极管由什么材料制成，考查方式简单，是一道基础题。
 8.【答案】A;【解析】解：根据滑动变阻器的使用规则可知，滑动变阻器的接法是一上一下的原则；在闭合开关前，应将滑动变阻器阻值应调至最大，故A正确，BCD错误。  
故选：。 
滑动变阻器的接法是一上一下的原则；在闭合开关前，滑动变阻器阻值应调至最大。 
该题考查了滑动变阻器在电路中的使用方法，属于基础知识。
 9.【答案】C;【解析】解：、电流表应串联在电路中，故错误； 
、由图可知，电压表的最大量程为，家庭电路电压为，超过了电压表的量程，故错误； 
、该滑动变阻器接入电路后，若滑片向右移动，滑动变阻器接入电路的电阻减小，故正确； 
、当带电物体接触不带电的验电器时，验电器的金属箔片由于带了同种电荷互相排斥会张开，故错误。 
故选。 
根据电流表和电压表的使用规则分析； 
根据滑动变阻器连入电路中电阻线的长度的变化分析； 
验电器原理是同种电荷相互排斥。 
此题主要考查了电流表的使用方法和滑动变阻器的使用，电压表、验电器是电学实验中经常用到的电学仪器，是每个学生应当掌握的基本技能。
 10.【答案】C;【解析】解：、由图可知，阻值为：，故正确； 
、灯丝的电阻跟灯丝的温度有关，当灯丝两端的电压增大时，通过的电流也会增大，则灯丝的温度升高，因此灯丝的电阻会增大，故正确； 
、仅把、串联在电路中，串联电路电流处处相等，总电压等于和用电器电压的和，当电流中的电流是时，由图像可知，此时两端的电压为、两端的电压为，则它们两端总电压是：，故错误； 
、并联电路各个支路两端的电压相等，由图可知，当电源电压为时，通过的电流为，通过的电流为，则干路的电流为：，故正确。 
故选：。 
利用可求出电阻的阻值； 
灯丝的电阻随温度的升高而增大； 
根据图像和串联电路的电压特点得出当电流值为时、两端的电压，根据串联电路电压的规律算出它们两端总电压； 
由并联电路的电压特点，结合图像可知此时通过和的电流大小，再由并联电路的电流特点得出干路的电流。 
此题主要考查了学生对欧姆定律的运用和对电阻的理解，能从图像中读取有用的信息是解答该题的关键。
 11.【答案】D;【解析】半导体的阻值会随着光照或温度的变化而发生变化，电子体温计是利用了后者。故选。
 12.【答案】A;【解析】 
此题主要考查了电路的动态分析、滑动变阻器的接法，能正确使用滑动变阻器是解答该题的关键。 
灯泡变亮，表明通过灯泡的电流变大，即电路中的电阻减小；根据滑动变阻器的滑片的移动方向判定其接法。 
 
灯泡变亮，表明通过灯泡的电流变大，即电路中的电阻减小，故滑动变阻器的滑片向左移动时，其接入的电阻是减小的，则滑片左侧的电阻丝应接入电路即一定要接接线柱，滑动变阻器采用“一上一下”的接法，故接，接或； 
故符合题意，不符合题意。 
故选。
 13.【答案】控制变量法；材料;【解析】 
要解决此题，需要掌握影响导体电阻大小的因素，知道导体的电阻与导体的材料、长度和横截面积有关。在研究时要注意应用控制变量法。 
此题是探究“决定电阻大小因素”的实验，主要考查了在探究过程中使用的研究方法，同时考查了材料对导体电阻的影响。 
 
解：因为电阻的大小与导体的材料、长度和横截面积有关，所以在研究时要用控制变量法。 
在制作导线时，要用电阻率比较小的铜、铝等，而制作电阻丝时，要用电阻率比较大的材料，例如镍铬合金丝等。所以上面都是利用材料对电阻的影响。 
故答案为：控制变量法；材料。 

 14.【答案】1.5  4.5;【解析】解：由电路图可知，两灯泡串联，电压表测两端的电压， 
闭合开关后，电压表读数，由题意可知，灯泡两端的电压， 
因串联电路中总电压等于各分电压之和， 
所以，灯泡两端的电压： 
。 
故答案为：；。 
由电路图可知，两灯泡串联，电压表测两端的电压，根据电压表的示数可知灯泡两端的电压，根据串联电路的电压特点可知两端的电压。 
此题主要考查了电压表的正确使用和串联电路的电压特点，要注意电压表不测带电源用电器两端的电压。
 15.【答案】0  定值电阻  保护电路;【解析】解：由图示滑动变阻器可知，如果将、接入电路中，金属导杆的电阻值为； 
将、接入电路中，电阻值为定值电阻，接入电路时能阻碍电流，对电路起保护电路作用。 
故答案为：；定值电阻；保护电路。 
滑动变阻器是通过改变接入电路的电阻丝的长度改变滑动变阻器接入电路的阻值的；如果滑动变阻器同时接上面两个接线柱，滑动变阻器接入电路的阻值为零，如果滑动变阻器同时接下面两个接线柱，滑动变阻器成为定值电阻；分析图示滑动变阻器然后答题。 
此题主要考查了滑动变阻器的应用，是一道解题，掌握滑动变阻器的原理、分析清楚图示滑动变阻器即可正确解题。
 16.【答案】9.2;11.5;电流;【解析】 试题分析：由图可知，电路是由两个电灯串联而成，两个电压表分别测的是总电压和两端的电压，这两个电压值是不会相等的，指针一样，说明选择的量程不同，然后根据串联电路电压的特点读出电压表的示数，然后计算出和两端的电压；根据电流表、电压表的特点分析丙图，开关闭合后两电阻并联，则乙表应为电流表，甲表应为电压表．从图中可以看出测电源电压，测两端电压，而两表指针一样，说明选的是量程，分度值为，示数为；的是量程，分度值为，示数为；又因为串联电路两端电压等于各部分电压之和，所以灯两端电压为；由图丙知，若开关闭合，两灯泡并联，乙表应为电流表，甲表应为电压表．  
故答案为：；；电流．
 17.【答案】答：整个电路的电压不变，当有火烧到警报器的触发装置后，石墨的温度升高，电阻减小，根据I=，电路中的电流增大，从而发出警报．;【解析】 
影响电阻大小的因素是：材料、长度、横截面积、温度，根据题意分析，电流增大是因为电路中的电阻减小而致，说明石墨的温度升高时，其阻值减小，在电压不变的情况下，电路中的电流会变大，从而使警报器发出警报．  
该题考查了影响电阻大小的因素中温度对导体电阻的影响，在分析时要根据题目中给出的提示分析石墨电阻与温度的关系．
 18.【答案】横截面积  长度;【解析】解：从甲、乙两图中可以看出，导线的材料和长短相同，因此甲、乙反映了导体的电阻与导体的横截面积有关； 
从乙、丙图中可以看出，导线的材料和横截面积相同，因此乙、丙反映了导线的电阻与导体的长度有关。 
故答案为：横截面积；长度。 
影响电阻大小的因素有：导体的长度、材料、横截面积、温度有关。根据图片所给信息，进行分析判断。 
此题主要考查影响电阻大小的因素，牢记影响电阻的因素，即导体的长度、横截面积、材料和温度。
 19.【答案】短路   串   =   ＞  ;【解析】解：当开关、、都闭合时，电流不经过任何一个灯泡，电路处于短路状态；  
若只闭合开关，电流经过、、回到负极，则小灯泡和是串联的，串联电路电流处处相等，总电压等于个用电器电压之和，故则，。  
故答案为：短路；串；；。 
根据欧姆定律和电阻的串联、并联电路的特点以及电路状态来做出解答。 
该题考查了串联电路和并联电路的特点以及欧姆定律的应用，是一道中等题。
 20.【答案】解：  
由题知，电源电压为6V且保持不变，两灯的额定电压均为6V，  
并联电路中各支路两端电压与电源电压都相等，所以要使两灯都正常工作，两灯应并联．  
由电路图，电流从电源正极流出，经开关后应分成两支，分别通过两灯，汇合后回到电源负极，所以a、c处应是电流表，b处应是电压表．如图所示：  
．;【解析】 
由两灯的额定电压、使两灯都正常工作分析两的连接方式，根据电压表和电流表的使用分析判断三处所填电表．  
该题考查电路连接的判断、电流表和电压表的使用．关键是判断两个灯泡的连接方式．
