高二年级第一学期期中考试
物理
一.选择题
1．对电场线的描述错误的是（ ）
A．电场线上某点的切线方向表示该点的场强方向 B．电场线永不相交
C．电场线是闭合曲线 D．电场线是假想曲线
2．下列说法正确的是（ ）
A．电场中某点的场强与检验电荷有关 B．电场中某点电势的值与零电势点选择有关
C．电势的正负表示方向 D．以上说法都不对
3.对电表的改装下列说法正确的是（ ）
A．将表改装成表需并联一个大电阻
B．将表改装成表需串联一个小电阻
C．如果已知表的内阻和表的读数，则可以算出流过表的电流
D．以上说法都不对
4．以下电路是开关“与”电路的是（ ）



A． B． C． D．
5．示波器水平方向加的扫描电压是（ ）




A B C D
6．如图所示，金属板组成的电容器充电后与静电计相连，要使静电计 指针的张角变大，下列措施中可行的是（ ）
A．A板向上移动 B．B板向左移动
C．电容器之间充满介质 D．电容器放走部分电荷

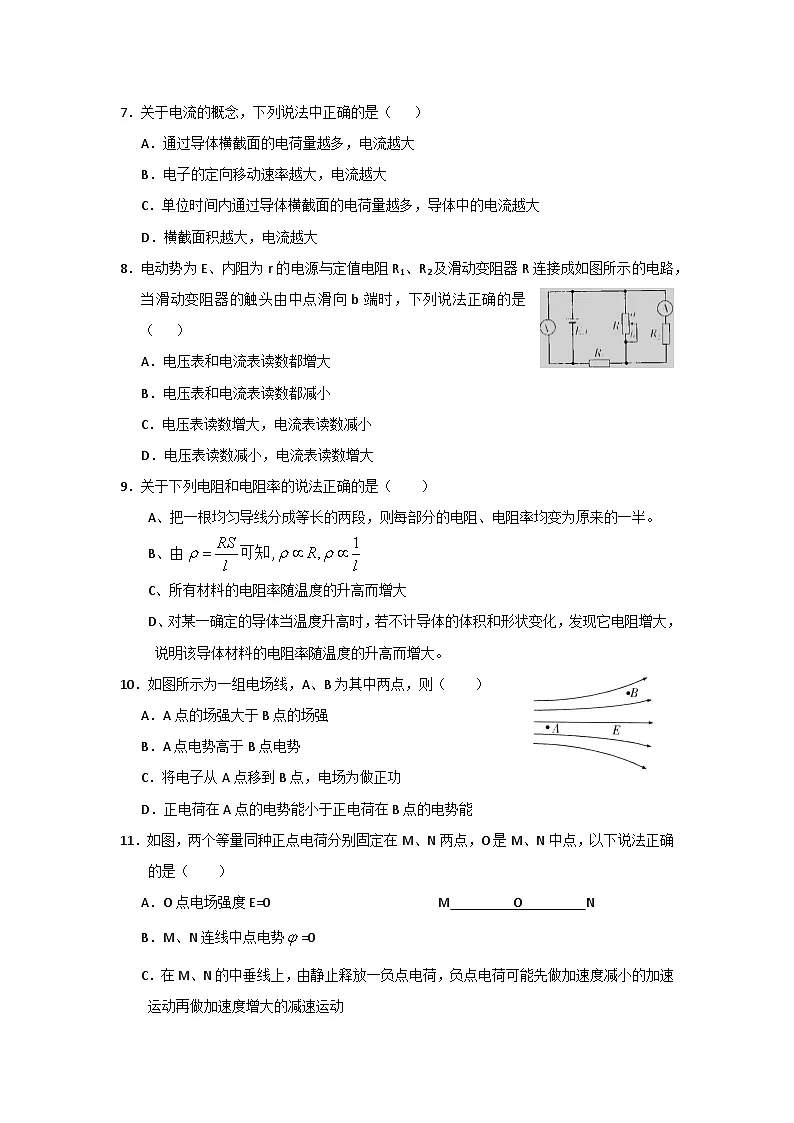

7．关于电流的概念，下列说法中正确的是（ ）
A．通过导体横截面的电荷量越多，电流越大
B．电子的定向移动速率越大，电流越大
C．单位时间内通过导体横截面的电荷量越多，导体中的电流越大
D．横截面积越大，电流越大
8．电动势为E、内阻为r的电源与定值电阻R1、R2及滑动变阻器R连接成如图所示的电路，当滑动变阻器的触头由中点滑向b端时，下列说法正确的是（ ）
A．电压表和电流表读数都增大
B．电压表和电流表读数都减小
C．电压表读数增大，电流表读数减小
D．电压表读数减小，电流表读数增大
9．关于下列电阻和电阻率的说法正确的是（ ）
A、把一根均匀导线分成等长的两段，则每部分的电阻、电阻率均变为原来的一半。
B、由
C、所有材料的电阻率随温度的升高而增大
D、对某一确定的导体当温度升高时，若不计导体的体积和形状变化，发现它电阻增大，说明该导体材料的电阻率随温度的升高而增大。
10．如图所示为一组电场线，A、B为其中两点，则（ ）
A．A点的场强大于B点的场强
B．A点电势高于B点电势
C．将电子从A点移到B点，电场为做正功
D．正电荷在A点的电势能小于正电荷在B点的电势能
11．如图，两个等量同种正点电荷分别固定在M、N两点，O是M、N中点，以下说法正确的是（ ）
A．O点电场强度E=0 M O N
B．M、N连线中点电势=0
C．在M、N的中垂线上，由静止释放一负点电荷，负点电荷可能先做加速度减小的加速运动再做加速度增大的减速运动
D．在M、N的中垂线上，从O向两头延伸，场强一直减小
12．用右图测电源的电动势和内阻，并根据某次实验记录数据画出U-1图象，下列关于这个图象的说法中正确的是（ ）
A．纵轴截距表示待测电源的电动势，即E=3V
B．横轴截距表示短路电流，即I短=0.6A
C．根据，计算出待测电源内阻为5Ω
D．该实验中电源的内阻为1Ω

13．如图所示，一光滑斜面的倾角为30°斜边，长为L，其直角点c处固定一带电荷量为+q的绝缘小球，另一电荷量也为+q；质量为m的绝缘小球从b点由静止释放。球能沿斜面从b点运动到a点，d为bc中点，则（ ）
A．小球从b点到d的过程中，电场力先做负功，再做正功
B．小球运动到d点时的速率为
C．小球从b到d过程中，电场力始终不做功
D．小球到达a处时速率为
14.关于闭合电路的性质，以下说法正确的是（ ）
A.电路短路时，输出电流无限大 B.电路断路时，路端电压无限大
C.外电路电阻越大，输出电流越大 D.外电路电阻越大，路端电压越大
15.在如图所示的电路中，电源的电动势为E，内电阻为r，L1、L2是两个小灯泡．闭合S后，两灯均能发光。当滑动变阻器的滑片向右滑动时，会出现（ ）
A.L1变暗，L2变暗
B.L1变亮，L2变暗
C.L1变亮，L2变亮
D.L1变暗，L2变亮
16．在如图所示的电路中，S闭合，电容器已经充电。现将S断开，则以下判断正确的是（ ）
A.电容器将放电
B.电容器将继续充电
C.有瞬时电流通过R3
D.电容器上的带电荷量将增大
17．如图所示的电路中，电源电动势为6V，当开关S接通后，灯泡L1和L2都不亮。用电压表测得各部分电压是Uab=6V，Uad=0，Ucd=6V，由此可判定（ ）
A.L1和L2的灯丝都烧断了 B.L1的灯丝烧断了
C.L2的灯丝烧断了 D.变阻器R断路
18．下表列出了不同品牌电冰箱和电风扇铭牌上的主要项目。
容声冰箱BCD-208B/HC
格力电风扇KYTA-30A
总有效容积：208L
冷冻室有效容积：97L
冰冻能力：5.25kg/24 h
电源：220V/50 Hz
额定输入功率：140W
耗电量：1.00kW·h/24 h
净重：58kg
额定电压：220V
工作频率：50 Hz
扇叶直径：300 mm
输出风量：＞50m3/min
功率：50W
净重：4.0 kg
毛重：5 kg


根据铭牌上提供的信息，可以判断（ ）
A.一天内连续运转的电风扇比正常工作的电冰箱消耗的电能多
B.一天内正常工作的电冰箱比连续运转的电风扇消耗的电能多
C.电风扇额定电流比电冰箱大式 D.电风扇额定电流比电冰箱小
19．两个定值电阻R1、R2串联后接在输出电压U稳定且等于12V的直流电源上，有人把一个内阻不是远大于R1、R2的电压表接在R1两端，如图所示，电压表的示数为8V。如果他把此电压表改接在R2两端，则电压表的示数将（ ）
A.小于4V B.等于4V
C.大于4V小于8V D.等于或大于8V
20．电阻R与两个完全相同的晶体二级管D1和D2连接成如图所示的电路，端加上的电压Uab=10V时，流经点的电流为0.01A；当Uab=V时，流经点的电流仍为0.01A，则电阻R的阻值为（ ）
A. 1020Ω B. 1000Ω C. 980Ω D. 20Ω
21．在静电场中，下列说法正确的是（ ）
A.电场强度处处为零的区域内，电势一定也处处为零
B.电场强度处处相同的区域内，电势也一定处处相同
C.电场强度的方向总跟等势面垂直 D.沿电场线方向电势逐渐降低
22．一带电油滴在匀强电场E中从到的运动轨迹如图中虚线所示，电场方向竖直向下，不计空气阻力。此带电油滴从运动到的过程中，能量变化情况是（ ）
A.动能减小
B.电势能增加
C.重力势能和电势能之和减小
D.动能和电势能之和增加
23．如图所示，平行线代表电场线，但未标明方向，一个带正电、电荷量为10－6C的粒子在电场中仅受电场力作用，当它从A点运动到B点时动能减少了10－5J。已知A点的电势为－10 V，则以下判断正确的是（ ）
A.粒子的运动轨迹如图虚线l所示
B.粒子的运动轨迹如图虚线2所示
C.B点电势为零 D.B点电势为－20V
24．质量为m的物块，带正电Q，开始时让它静止在倾角＝30º的光滑绝缘斜面顶端，斜面固定在地面上，整个装置放在水平方向、大小为E＝mg／Q的匀强电场中，如图所示，斜面高为H，释放物块后，物块落地的速度大小为（ ）
A. B.
C. D．
25．A、B是一条电场线上的两点，若在某点释放一初速度为零的电子，电子仅受电场力作用，从A点运动到B点，其速度随时间变化的规律如图所示。则（ ）
A.电子在A、B两点受的电场力FA＜FB
B.A、B两点的电场强度EA=EB
C.A、B两点的电势＜
D.电子在A、B两点具有的电势能EpA＜EpB
26．关于测小灯泡伏安特性曲线的实验中，电路应采用（ ）
A.电流表内接 B.电流表外接
C.滑动变阻器起限流作用 D.滑动变阻器起分压作用
27.电场强度的定义式为E＝F／q ( )
A．该定义式只适用于点电荷产生的电场
B．F是检验电荷所受到的力，q是产生电场的电荷电量
C．场强的方向与F的方向相同
D．由该定义式可知，场中某点电荷所受的电场力大小与该点场强的大小成正比
28.关于场强E，下面说法正确的是 （ ）
A．电场中某点的场强方向与放入该点的电荷所受电场力的方向相同
B．电场中某点的场强大小与放入该点的电荷的电量成正比
C．两个等量异种点电荷产生的电场中，在两点电荷连线中点处场强最大
D．两个等量同种点电荷产生的电场中，两点电荷连线中点处的的场强为零
29.如图所示的电路中，电源的电动势E和内电阻r恒定不变，电灯L恰能正常发光，如果变阻器的滑片向b端滑动，则（ ）
A．电灯L更亮，安培表的示数减小
B．电灯L更亮，安培表的示数增大
C．电灯L变暗，安培表的示数减小
D．电灯L变暗，安培表的示数增大
30.关于电源电动势概念的认识中，正确的是：（ ）
A. 电源电动势等于电源两极间的电压
B．在闭合电路中，电动势等于路端电压与电源内部电势降落之和
C．电动势与电压单位相同，所以物理意义也相同
D．电源把其他形式的能转化为电能越多，电动势就越大
31.两个电容器，两极板间的电势差之比为2:3，带电量之比为3:2，则C1/C2等于( )
A.2：3 B．3：2 C．4:9 D. 9:4
32.带电量分别为+4Q和-6Q的两个相同的金属小球，相距一定距离时，相互作用力的大小为F。若把它们接触一下后，再放回原处，它们的相互作用力的大小变为（ ）
A．F/24 B．F/16 C．F/8 D．F/4
33.如图所示，用两节干电池点亮几个小灯泡，当逐一闭合开关，接入灯泡增多时，以下说法不正确的是（ ）
A．灯少时各灯较亮，灯多时各灯较暗
B．各灯两端电压在灯多时较低
C．通过电池的电流在灯多时较大
D．开关闭合越多，外电路电阻越大
34.平行板电容器两极板与静电计金属球和外壳分别连接，对电容器充电，使静电计指针张开某一角度，撤去电源后以下说法正确的是 ( )
A. 增大两板间距离，静电计指针张开角度变大．
B. 减少两板间距离，静电计指针张开角度变大．
C. 将两板平行错开一些，静电计指针张开角度变大．
D. 将某电介质插入两板间，静电计指针张开角度将变大．
35.金属材料的电阻值对温度的高低非常“敏感”，那么这种金属材料的I－U图线，应如图中哪一幅所示 ( )　　　　　





36.关于电阻率的说法正确的是（ ）
A．电阻率与导体的长度无关　　　　B．电阻率与导体的材料有关
C．电阻率与导体的形状有关　　　　D．电阻率与导体的横截面积有关
37.将一个平行板电容器接上电源后再切断电源．然后使两极板间的距离增大一些，则关于电容器两极的电压U和两极间的场强E的变化，下列说法正确的是( )
A.U增大，E增大， B.U增大，E不变 C.U不变，E减小， D.U减小，E减小．
V0
2V0
a
b
38.有一方向水平向右的匀强电场，一个质量为m，带电量为＋q的
小球以初速度v0从a点竖直向上射入电场中。小球通过电场中b 点时速度大小为2 v0.方向与电场方向一致，则a、b两点的电势差为：（ 　）　
A．　　 B.　 　C.　　　D.
39.如图，虚线a、b和c是某静电场中的三个等势面，它们的电势分别为Ua、 Ub和Uc，Ua>Ub>Uc.一带正电的粒子射入电场中，其运动轨迹如实线KLMN所示，由图可知（ ）
A.粒子从K到L的过程中，电场力做负功
B.粒子从L到M的过程中，电场力做负功
C.粒子从K到L的过程中，电势能增加
D.粒子从L到M的过程中，动能减少
40.某静电场的电场线分布如图所示，图中P、Q两点的电场强度的大小分 别为EP和EQ，电势分别为UP和UQ，则（    ）
A.EP＞EQ,ΦP＞ΦQ  B.EP＞EQ,ΦP＜ΦQ
C.EP＜EQ,ΦP＞ΦQ D.EP＜EQ,ΦP＜ΦQ
41．用甲、乙两个完全相同的电流表表头改装成量程分别为5 V和10 V的电压表，串联后测量12 V的电压，则( )
A．两表的电压示数相同，均为6 V B．两表头的指针的偏角相同
C．两表头的指针的偏角不相同 D．两表的电压示数不同
42.关于电场强度E的说法正确的是（ ）
A、电场中某点的场强方向跟正电荷在该点所受的电场力的方向相同
B、根据E=F/q可知，电场中某点的电场强度与电场力F成正比，与电量q成反比；
C、用负电荷所受电场力跟它的电量的比值也能求出电场强度的大小；
D、公式E=kQ/r2对任何电场都适用；
43.关于平行板电容器C，两极间电压U、两板间电场强度E和带电量Q，下列说法正确的是（ ）
A、 给电容器充电后保持与电源连接，只将电容器两极的正对面积减小，则C增大，E不变，U不变；
B、给电容器充电后保持与电源连接，只将两板间距离减小则E增大，C增大Q也增大；
C、给电容器充电后与电源断开，只减小两板间正对面积，则Q不变，U增大，E增大；
D、给电容器充电后与电源断开，只增大两板间距离，则E不变，C不变，U增大；
44.原来都是静止的质子和α粒子，经过同一电场加速后，它们的动能大小之比为（ ）
A、1：2 B、1：1 C、2：1 D、2：3
图5
R1
R2
E
r
P
A
A2
A1
V
45. 两只相同的电阻串联后接到电压为9V的恒定电路上，用一只0～5～15V的双量程电压表的5V档测其中一只电阻两端电压时，示数为4.2V，则换用15V档测这个电阻两端电压时，示数为（ ）
A.小于4.2V B.等于4.2V C.大于4.2VD.不能确定
46.在图5所示的电路中，电源电动势为E、内电阻为r。将滑动 变阻器的滑片P从图示位置向右滑动的过程中，关于各电表示数的变化，下列判断中正确的是（ ）
A．电压表V的示数变小 B．电流表A2的示数变小
C．电流表A1的示数变小 D．电流表A的示数变大
47. 一个电流表的满偏电流Ig=1mA.内阻为500Ω，要把它改装成一个量程为10V的电压表，则应在电流表上（ ）
A.串联一个10kΩ的电阻 B.并联一个10kΩ的电阻
C.串联一个9.5kΩ的电阻 D.并联一个9.5kΩ的电阻
48.如图所示的电路中，每个电阻的阻值都是2Ω，电流表内阻不计，在 B、C两点间加6V电压时，电流表的读数是（ ）
A、 0； B、1A； C、2A； D、3A；
49.如图所示电路中，三只灯泡原来都正常发光，当滑动变阻 器的滑动触头P向左移动时，下面判断正确的是( )
A．L1和L3变亮，L2变暗
B．LI变暗，L2变亮，L3亮度不变
C．L1中电流变化值小于L3中电流变化值
D．Ll上电压变化值小于L2上的电压变化值
50.两个同种材料制成的导线，质量之比2：1，长度之比3：1，则它们电阻
之比（ ）
A、1：4B、4：1C、2：9D、9：2；

51.已知通过三个并联支路的电流强度之比是I1：I2：I3=1：2：3，
则三个并联支路的电阻之比是（ ）
A、1：2：3 B、3：2：1； C、2：3：6 D、6：3：2
52.有四盏灯，接入如图所示的电路中，L1和L2都标有“220V，
100W”的字样，L3和L4都标有“220V，40W”的字样，把电 路 接通后最暗的是（ ）
A、L1B、L2C、L3 D、L4
53.在图5所示电路中，电源的电动势为ε，内阻为r，当 滑动变阻器的滑片向上滑动时，通过电阻R1的电流I1和通过滑动变阻器R2的电流I2的变化是（ ）
A.I1变大，I2变小 B.I1变大，I2变大
C.I1变小，I2变大 D.I1变小，I2变小
54. 大小相同的两个金属小球A、B带有等量同种电荷，相隔一定距离时，两球间的库仑引力大小为F，现在用另一个跟它们大小相同的不带电金属小球，先后与A、B两个小球接触后再移开，这时A、B两球间的库仑力大小
A.一定是F/8 B.一定是F/4 C.一定是3F/8 D.可能是3F/4
55. 某电场的电场线分布如图所示，下列说法正确的是
A．a点的电势高于b点的电势
B．c点的电场强度大于d点的电场强度
C．若将一正试探电荷由a点移到b点，电场力做负功
D．若将一负试探电荷由c点移到d点，电势能增加
56.一个电容为C的电容器，当所带电量为Q时，两板间电势差为U，如果电量增大为2Q，则
A．电容变为2C，电势差保持不变 B．电容变为2C，电势差变为2U
C．电容保持不变，电势差变为2U D．电容保持不变，电势差保持不变

v
a
v
b
O
57．如图所示，实线为方向未知的三条电场线，a、b两
带电粒子从电场中的O点以相同的初速度飞入。仅在电
场力作用下，两粒子的运动轨迹如图中虚线所示，则
A．一定带正电，b一定带负电
B．加速度增大，b加速度减小
C．电势能增大，b电势能减小
D．和b的动能一定都增大
58．如图所示，竖直放置的平行板电容器中存在水平方向的匀强电场，两个质量相同的带电微粒1和2从匀强电场中的O点以相同的初速度竖直向下进入电场，分别达到极板B、C两点，若AB=BC，不计粒子的重力，则它们带电荷量之比q1：q2等于

A.1：4 B.4：1

C.1：2 D.2：1
59.关于电阻和电阻率的说法中，正确的是
A．导体对电流的阻碍作用叫做导体的电阻，因此只有导体中有电流通过时 才有电阻
B．由R =U／I可知导体的电阻与导体两端的电压成正比，跟导体中的电流成反比
C．某些金属合金和化合物的电阻率随温度的降低突然减小为零，这种现象叫做超导现象
D．将一根导线等分为二，则半根导线的电阻和电阻率都是原来的二分之一
60.北京正负电子对撞机的储存环是周长为240m的近似圆形轨道。当环中电流是10mA时（设电子的速度是3×107m/s），则整个环中运行的电子数目为（电子的电荷量e=1.6×10－19C）
A．5×1011B．5×1010C．1×102D．1×104
61..两根由同种材料制成的均匀电阻丝A、B串联在电路中，A的长度为 L，直径为d；B的长度为2L，直径为2d，那么通电后在相同的时间内产生的热量之比为
S
A
R1
R2
U

A．QA：QB=1：2 B．QA：QB=2：1 C．QA：QB=1：1 D．QA：QB=4：1
62．如图所示电路，电压保持不变，当电键S断开时，电流表A的示数为0.6A，当电键S闭合时，电流表的示数为0.9A，则两电阻阻值之比R1：R2为
A．1：2 B．2：1
C．2：3 D．3：2
63.一盏电灯直接接在恒定的电源上，其功率为100W，若将这盏灯先接上一段很长的导线后，再接在同一电源上，在导线上损失的电功率是9W，那么此时电灯实际消耗的电功率
A．等于91W B．小于91W C．大于91W D．条件不足，无法确定
64．在如图所示的电路中，电源电动势为E、内电阻为r，C为电容
器，R0为定值电阻，R为滑动变阻器。开关闭合后，灯能正常发光，当滑动变阻器的滑片向右移动时，下列判断正确的是
A．路端电压变小 B．灯泡L将变亮
C．电容器C的电量将减小 D．电容器C的电量将增大
65．传感器是一种采集信息的重要器件.如图所示是一种测定压力的电容式传感器，A为固定电极，B为可动电极，组成一个电容大小可变的电容器.可动电极两端固定，当待测压力施加在可动电极上时，可动电极发生形变，从而改变了电容器的电容.现将此电容式传感器与零刻度在中央的灵敏电流表和电源串联成闭合电路，已知电流从电流表正接线柱流入时指针向右偏转，当待测压力增大时，下列说法中正确的是
A.电容器的电容将减小
B.电容器的电荷量将减小
C.灵敏电流表指针向左偏转
D.灵敏电流表指针向右偏转


A
B
a
b
甲

O
F
q
a
b
66．如图所示，图甲中AB是点电荷电场中的一条电场线，图乙则 是放在电场线上a、b处的试探电荷的电量与所受电场力大小间的函数图线，由此可以判定
A．若场源是正电荷，位置在A侧
B．若场源是正电荷，位置在B侧
C．若场源是负电荷，位置在A侧
D．若场源是负电荷，位置在B侧
67．A、B两个点电荷在真空中所产生电场的电场线（方向未标 出）如图所示，图中C点为两点电荷连线的中点，MN为两点电荷连线的中垂线，D为中垂线上的一点，电场线的分布关于MN左右对称。则下列说法中正确的是
A．这两点电荷一定是等量异种电荷
B．这两点电荷一定是等量同种电荷
C．D、C两点的电势一定相等
D．D点的场强比C点的场强大
68.用伏安法测未知电阻Rx时，若不知Rx的大约数值，为了选择正确的电流表接法以减小误差，可将仪器如图所示接好，只空出一个电压表的一个接头K，然后将K分别与a，b接触一下，观察电压表和电流表示数变化情况，则
A．若电流表示数有显著变化，K应按a
B．若电流表示数有显著变化，K应按b
C．若电压表示数有显著变化，K应按a
D．若电压表示数有显著变化，K应按b
69．欧姆表调零后，用“×10”档测量一个电阻的阻值，发现指针偏转角度很小，则下列说法和做法中正确的是
A.这个电阻的阻值很小
B.这个电阻的阻值很大
C.为使测量更准确，应当换用“×1”档，并且重新调零进行测量
D.为使测量更准确，应当换用“×100”档，并且重新调零进行测量
70.如图所示，a、b分别表示一个电池组和一只电阻的伏安特性曲U/V
I/A
4
2
O
1 2 3 4
a
b

线，以下说法正确的是
A．电池组的内阻是1Ω
B．电阻的阻值为0.33Ω
C．将该电阻接在该电池组两端，电池组的输出功率将 是4W
D．将该电阻接在该电池组两端，电池组的总功率将是4W
71．在研究微型电动机性能时，应用如图所示的实验电路．当调 节滑动变阻器R使电动机停止转动时，电流表和电压表的示数分别为0.50A和2.0V．重新调节R使电动机正常运转，此时电流表和电压表的示数分别为2.0A和24.0V，则这台电动机正常运转时的内阻r和输出功率P出为
A．r＝4Ω　　 B．r＝12Ω C．P出＝32W　　 D．P出＝48W
72．关于点电荷的说法，正确的是
A．只有体积很小的带电体才能看成点电荷
B．体积很大的带电体一定不能看成点电荷
C．一切带电体都可以看成点电荷
D．当两个带电体的大小及形状对它们之间的相互作用力的影响可以忽略时，这两个带电体可看成点电荷
73．以下对电场强度几个公式的理解正确的是
A．由E=F/q可知，电场强度E与电荷在电场中受到的力F成正比
B．由E=U/d可知，电势差U越大处，电场强度E也越大
C．在中，可看成是点电荷q2所产生的电场在q1位置处场强的大小
D．由可知，在离点电荷很近很近的地方(r →0)，电场强度无穷大
74．A、B两点各放有电量为+Q和+2Q的点电荷，A、 B、C、D四点在同一直线上，且AC＝CD＝DB。将一正电荷从C点沿直线移到D点，则
A．电场力一直做正功 B．电场力先做负功再做正功
C．电场力一直做负功 D．电场力先做正功再做负功
75. 带电粒子M只在电场力作用下由P点运动到Q点，在此过程中克服电场力做了2.6×10-6 J 的功。以下判断不正确的是
A．P点的场强一定小于Q点的场强
B．P点的电势可能高于Q点的电势
C．M在P点的电势能一定小于它在Q点的电势能
D．M在P点的动能一定大于它在Q点的动能
76．小灯泡通电后，其电流I随所加电压U变化的图线如图所示，P为图线上一 点，PN为图线的切线，PQ为U轴的垂线，PM为I轴的垂线，则下列说法不正确的是
A．随着所加电压的增大，小灯泡的电阻增大
B．对应P点，小灯泡的电阻为
C．对应P点，小灯泡的电阻为
D．对应P点，小灯泡的功率为图中矩形PQOM所围的面积
77．如图所示，在竖直放置的光滑半圆弧绝缘细管的圆心O处固定一点 电荷，将质量为m，带电量为+q的小球从圆弧管的水平直径端点A由静止释放，小球沿细管滑到最低点B时，对管壁恰好无压力，则固定于圆心处的点电荷在A B弧中点处的电场强度大小为
A．mg/q B．2mg/q C．3mg/q D．4mg/q
78．下列关于电阻率的叙述，正确的是
A．各种材料的电阻率不管在什么条件下都不可能为零
B．常用的导线是用电阻率较小的铝、铜材料做成的
C．各种材料的电阻率取决于导体的电阻、横截面积和长度
D．各种材料的电阻率一定都随温度的升高而增大
79．某电容器上标有“25V、470μF”的字样，对此，下列说法正确的是
A．此电容器的击穿电压为25V
B．当工作电压是25V时，电容才是470μF
C．击穿电压高于额定电压
D．此电容器只能在直流25V及以下电压才能正常工作
80．如果不计重力的电子，只受电场力作用，那么电子在电场中可能做
A．匀速直线运动 B．匀加速直线运动 C．匀变速曲线运动 D．匀速圆周运动
81．如图所示，用三根长度相同的绝缘细线将三个带电小球连接后悬挂在空中。三个带电小球质量相等，A球带正电，平衡时三根绝缘细线都是直的，但拉力都为零。则
A．B球和C球都带负电荷
B．B球带负电荷，C球带正电荷
C．B球和C球所带电量一定相等
D．B球和C球所带电量不一定相等
82．截面直径为d、长为L的导线，两端电压为U，当这三个量中的一个改变时，对自由电子定向移动平均速率的影响，下列说法正确的是
A．电压U加倍时，自由电子定向移动的平均速率不变
B．导线长度L加倍时，自由电子定向移动的平均速率减为原来的一半
C．导线截面直径d加倍时，自由电子定向移动的平均速率不变
D．导线截面直径d加倍时，自由电子定向移动的平均速率加倍
83. 吗 用两个相同的小量程电流表，分别改装成了两个量程不同 的大量程电流表A1、A2，若把A1、A2分别采用并联或串联的方式接入电路，如图所示，则闭合电键后，下列有关电表的示数和指针偏转角度的说法正确的是
A．图甲中的A1、A2的示数相同 B．图甲中的A1、A2的指针偏角相同
C．图乙中的A1、A2的示数和偏角都不同 D．图乙中的A1、A2的指针示数相同


二、实验、填空题
84．在“测定金属的电阻率”的实验中，用螺旋测微器测量金属 丝直径时的刻度位置如下图所示，用米尺测出金属丝的长度L，金属丝的电阻大约为5 Ω，先用伏安法测出金属丝的电阻Rx，然后根据电阻定律计算出该金属材料的电阻率．
从图中读出金属丝的直径为________ mm.
85．测小灯泡的伏安特性曲线的实验中，有以下器材：
A、小灯泡（2.5V，0.3A） B、电源（E=3V，内阻不计）
C、电流表量程0—0.6A—3A，内阻约为20Ω
D、电压表量程0—3—12V，内阻约为3kΩ
E、滑动变阻器，R1：0—10Ω，额定电流2A
则电流表该选量程 ，电压
表该选量程
在右边的方框中画出实验电路图：

86．每次使用万用表测电阻时，在选择了适 当倍率后，需先进行 ，下图为用欧姆档“X10Ω”测电阻R，则R=



87．半径为r的绝缘光滑圆环固定在竖直平面内，环上套有一质量为m、带正电的珠子，空间存在水平向右的匀强电场，如图所示，珠子所受静电是其重力的3/4。将珠子从环上最低位置A点由静止释放，则珠子所能获得的最大动能Ek为 。






88．如图所示，AB两端接直流稳压电源，UAB=100V,R0=40Ω，滑动变阻器总电阻R=20Ω，当滑动片处于变阻器中点时，C、D两端电压UCD为 V，通过电阻R0的电流为 A。
89．在如甲图所示的电路中，电源电动势为3.0V，内阻不计，L1、L2、L3为3个相同规格的小灯泡，这种小灯泡的伏安特性曲线如图乙所示。当开关闭合后，灯泡L1的电阻为_________Ω，灯泡L2消耗的电功率为_________W。






甲 乙
90、连接在电源两极板上的平行板电容器，当两极板间的距离减小时，电容器的电容C将____________，带电量Q将____________，电势差U将____________，极板间的电场强度E将____________。（填“增大”、“减小”或“不变”）
91、有一个电流表G,内阻=100Ω，满偏电流=3mA,要把它改装为量程0～3V的电压表，要 联一个 Ω的电阻，改装后电压表的内阻是 Ω。
92.小灯泡标有“2.5V 0.3A”， 用伏安法研究该小灯泡的伏安特性曲线，其他备用的仪表和器具有：
A．电流表A1，量程0.6 A，内阻约1 Ω
B．电流表A2，量程3 A，内阻约2 Ω
C．电压表V1，量程15 V，内阻约15 kΩ
D．电压表V2、量程3 V，内阻约5 kΩ
E．滑动变阻器R2(0～10 Ω)
F．电源E(3 V，内阻可忽略)
G．开关、导线若干
(1)实验中应选用的电流表为________(填“A1”或“A2”)，应选用的电压表为________(填“V1”或“V2”)，实验中采用电流表________(填“内接法”或“外接法”)．
(2)在方框中画出实验电路原理图，要求电压测量从0开始．

(3)根据电路原理图，在实物图上连线．










93．（4分）某同学用图A-8的电路来测量某电阻的阻值， 已知电压表示数为18.0V，电流表示数为0.18A，则被测电阻的测量值为______Ω；若电压表内阻为1000Ω，则被测电阻的真实值为______Ω．

94. （4分）用如图甲所示的电路做“测定电池的电动势和内电阻”的实验，根据测得的数据做出了如图乙所示的U-I图象，由图可知测得的电池的电动势为_____________V，内电阻为____________Ω

95.某实验小组研究一白炽灯两端电压与电流的关系，得到了如下表所示的一组数据，并描绘出其I-U图线如图中(a)所示。
U（V）
0
0.9
2.4
3.6
5.4
7.2
10.2
14.4
I（mA）
0
45
120
170
210
230
250
265



·
·
·
·
·
·
·
3 6 9 12 15
I/mA

U/V

0
300
200
100
（a）
（b）

- 0.3 3
- 3 15













（1）（2分）由图线可看出该白炽灯的电阻随电压的增大而_________（选 填“增大”或“减小”）
（2）（2分）实验还用到了下列器材：直流电源、滑动变阻器、电压表、电流表、开关及导线若干。请在图（b）中以笔划线代替导线按实验要求将实物图补充完整。
96.用伏安法测定一个阻值约1kΩ的电阻，要求测量结果尽量准确．
（1）（4分）下列器材中应选用的是＿＿＿＿＿＿＿＿．（用字母代号表示）
A．电池组（6V，内阻很小）B．电流表（0—10mA，内阻10Ω）
C．电流表（0—1mA，内阻100Ω）D．电压表（0—3V，内阻5kΩ）
E．电压表（0—6V，内阻10kΩ）F．滑动变阻器（0—20Ω，1A）
G．滑动变阻器（0—200Ω，0.3A）H．开关、导线
（2）（4分）在方框中画出实验电路图。
（3）（4分）将实物连接成实验电路。


97.．右图是一个简单的逻辑电路，则它表示的是 逻辑电路
98.．现将满偏电流Ig＝3 mA，内阻Rg＝25 Ω的电流表改装成 量程为3.0
V的电压表，需________一个阻值等于________Ω的电阻．
99．如图所示为某匀强电场的等势面，相应的电势分别为-10V、 0、10V，
图中A、B两点相距2.5㎝，则该匀强电场场强大小 为 V/m
100. 有一个小灯泡上标有“4 V、2 W”的字 样，现在
要用伏安法描绘这个灯泡的I—U图 线．现有下列
器材供选用：
A．电压表(0～5 V，内阻10 kΩ)
B．电压表(0～15 V，内阻20 kΩ)
C．电流表(0～3 A，内阻1 Ω)
D．电流表(0～0.6 A，内阻0.4 Ω)
E．滑动变阻器(10 Ω，2 A)
F．滑动变阻器(500 Ω，1 A)
G．学生电源(直流6 V)、开关、导线若干
(1)实验时，选用图甲而不选用图乙的 电路图来完成实验，理由是 ______
(2)实验中所用电压表应选____，电流表应选用____，滑动变阻器应选用____．(用序号字母表示)
(3)把图中所示的实验器材用实线连接成实物电路图
101．一个电容器的带电量是4×10-8库仑，两极板之间的电压是2伏，那么这个电容器的电容是_____ 法拉。如果将其电荷量全部放掉，这个电容器的电容又是____微法。
102．如图所示，一个质子的电量e＝1.6×10－19C，在某一静电场中从A点经C点移到B点，电场力做功8×10－17J；在质子从B点经D点回到A 点过程中，电场力做功为_____ J。如果质子在A点的电势能为零，则B点电势φB= _____ V。
103．一只电流表的满偏电流为Ig=3 mA，内阻为Rg=100Ω，若改装成量程为I=30mA的电流表，应并联的电阻阻值为__________Ω；若将改装改装成量程为U=15V的电压表，应串联一个阻值为_____Ω的电阻。
104．用伏安法测电阻，可采用如图所示的甲、乙两种接法。若所用电压表内阻约为5000Ω，电流表内阻约为0.5Ω。
（1）当测量100Ω左右的电阻时，宜采用_____ 电路；
（2）现采用乙电路测量某电阻的阻值时，若 电压表内阻恰为5000Ω，两电表的读数分别为10 V、0.5 A，则此电阻的测量值为_____ Ω，真实值为____ Ω。
105．图甲所示，为某同学测绘额定电压为2.5 V的小灯 泡的I－U特性曲线的实验电路图。
①根据电路图甲，用笔画线代替导线，将图乙中的 实验电路连接起来。
②开关S闭合之前，图甲中滑动变阻器的滑片应 该置于_____端（选填“A”、“B”或“AB中间”）

三.计算题
106．将电荷q=从电场中A点移到B点，电场力做功为。求：（1）UAB为多少？（2）若B点电势为零，则A为多少？

107．分别将核（质量为m0，电荷量为e），核（质量为 4m0，电荷量为2e）以相同的初速度沿平行板中线射入两平行板A、B中，如图所示，两粒子都打在B板上，求两粒子的射程之比？（已知两板间电压为U，板间距离为d）

108．一台电风扇的额定功率是66W，内阻为2Ω，当它接在220V的电压下正常运转。
求：（1）电风扇正常运转时，通过它的电流多大？
（2）若接上电源后，电风扇因故不能转动，这时通过它的电流多大？电风扇实际消耗的电功率多大？此时可能会发生什么问题？

109、一条长为L的细线一端固定在O点，另一端系着质量为m，带电量为-q的小球，整个装置处于足够大的水平方向的匀强电场中，静止于A点，此时细线与坚直方向成450角，如图所示，现将小球沿圆周移动到O点的正止方B点，然后由静止释放。
⑴求电场的大小和方向
⑵小球运动到与O等高的C点时，求其速度的大小和方向。
⑶求小球回到A点时的细线所受的张力。


110．（10分）如图甲所示的I—U曲线为一个电灯泡两端的电压与通过它的电流的变化关系曲线，可见两者不成线性关系，这是由于焦耳热使灯丝的温度发生了变化的缘故。参考这条曲线，回答下列问题。(不计电流表和电池的内阻)
（1）若把三个这样的电灯串联后，接到电动势为12V的电源上，求流过灯泡的电流和每个灯泡的电阻。
（2）如图乙所示，将两个这样的电灯并联后再与10Ω的定值电阻R0串联，接在电动势为8V的电源上，求通过电流表的电流值及各灯泡的电阻值。

111．（10分）用四个阻值均为R的电阻连成如图所示的电路，电键S闭合时，有一质量为m、带电荷量为q的小球静止于水平放置的平行板电容器的中点，平行板电容器的下极板接地。现打开电键S，这个带电小球便向平行板电容器的一个极板运动，并和此板碰撞，碰撞过程中小球没有机械能损失，只是碰后小球的电荷量发生变化，碰后小球带有和该极板同种性质的电荷，并恰能运动到另一极板，设两极板间距离为d，不计电源内阻，求：
（1）小球开始带什么电？小球开始在中点的电势是多少？电源电动势E为多大？
（2）小球与极板碰撞后的电荷量q′为多少？


112．（12分）如图所示，相距为d的平行金属板A、B竖直放置，在两板之间水平放置一绝缘平板。有一质量m、电荷量q(q＞0)的小物块在与金属板A相距l处静止。若某一时刻在金属板A、B间加一电压UAB=，小物块与金属板只发生了一次碰撞，碰撞后电荷量变为，并以与碰前大小相等的速度反方向弹回。已知小物块与绝缘平扳间的动摩擦因数为，若不计小物块电荷量对电场的影响和碰撞时间。则：
（1）小物块与金属板A碰撞前瞬间的速度大小是多少？
（2）小物块碰撞后经过多长时间停止运动？停在何位置？



113．（13分）如图所示为研究电子枪中电子在中场中运动的简化模型示意图。在xOy平面的ABCD区域内，存在两个大小均为E的匀强电场Ⅰ和Ⅱ，两电场的边界均是边长为L的正方形(不计粒子所受重力)。
（1）在该区域AB边的中点处由静止释放电子，求电子离开ABCD区域的位置；
（2）在电场Ⅰ区域内适当位置由静止释放电子，电子恰能从ABCD区域左下角D处离开，求所有释放点的位置；
（3）若将左侧电场Ⅱ整体水平向右移动，仍使电子从ABCD区域左下角D处离开(D不随电场移动)，求在电场Ⅰ区域内由静止释放电子的所有位置。

114、（9分）一太阳能电池板，测得其开路电压为800mV，短路电流为40mA。若将该电池板与阻值为60Ω的电阻器连成一闭合电路，则它的路端电压多大？

115、（10分）两块水平放置的平行金属板A和B（A在上，B在下），两板间的电压U=200V，要使一个质量为5g，带电量为力-5×10-6C的微粒恰能在两板间的某点静止，g取10m/s2，
（1）试确定A极板的带电性质；
（2）求两极板间的距离。



116、（10分）如图所示的电路中，电源由4个相同的干电池串联而成，每个电池的电动势为1.5V，内电阻为0.5Ω，外电路电阻R1=2Ω，R2=R3=4Ω。试求：（1）当开关S与A接通时，电路中的总电流和R2两端的电压；
（2）当开关S与B接通时，电源的路端电压。



+
- - - - -
+ + + + +
d
L
v0
117．（8分）如图所示，水平放置的两金属极板长度为L，相距为d，极板间的电压为U，两极板间的电场可视为匀强电场。一质量为m、电荷量为q的带正电的粒子从极板中央水平射入电场中，射入时的速度为v0，并从电场的右端射出。若不计粒子的重力，求该粒子射出时沿垂直于板面方向偏移的距离y。



118.（10分）如图9，E=10V，内阻不计，R1=4Ω，R2=6Ω，C=30μF.
(1)闭合开关K，求稳定后通过R1的电流.
(2)然后将开关k断开，求这以后流过R1的总电量.



119. （10分）如图所示的电路中，电源电动势E=10V，电阻R1=2.5Ω，R2=3Ω，当电阻箱Rx调到3Ω时，电流表的示数为2 A.（电表理想处理）求：
（1）电源的内电阻；
（2）调节电阻箱，使电流表的示数为1.6A时，电阻R2消耗的电功率.


120．一个电量q=2×10－10C的正点电荷放在匀强电场中的A点，它受到的电场力是10－7N，则：
(1)此电场的场强是多大？
(2)此电荷只在电场力作用下从静止开始移动了0.4m而到达B点，到达B点时电荷的动能有多大？
(3)A、B两点间的电势差是多少？





121.如图11所示的电路中，电源电动势E = 6.0V ， 内阻r = 0.6Ω ，电阻R2 = 0.5Ω ，当开关S断开时，电流表的示数为1.5A ，电压表的示数为3.0V ，试求：
(1)电阻R1和R3的阻值
(2)当S闭合后，求电压表的示数和R2上消耗 的电功率







122．如图所示，在绝缘水平面上，相距为L的A、B两点处分别固定着两个等量正电荷.a、b是AB连线上两点，其中Aa=Bb=L/4,a、b两点电势相等，O为AB连线的中点.一质量为m带电量为+q的小滑块(可视为质点)以初动能E0从a点出发，沿AB直线向b运动，其中小滑块第一次经过O点时的动能为初动能的n倍(n>1)，到达b点时动能恰好为零，小滑块最终停在O点，求：
A
O
b
a
B
EO
(1)小滑块与水平面间的动摩擦因数μ.
(2)Ob两点间的电势差Uob.
(3)小滑块运动的总路程S.

123.（8分）一个带电的微粒，从A点进入水平向右E=5V/m的匀强电场中， 从A运动到B， A、B两点之间的连线与电场线夹角θ=60°，已知带电微粒的质量，电量，A、B相距。（不考虑重力）
求：（1）微粒受电场力的大小和方向。
（2）微粒从A到B过程电势能增大还是减小？变化了多少？



124.（10分）如图所示，有一电子(电量为e)经电压U0加速后，进入两块间距为d、电压为U的平行金属板间．若电子从两板正中间垂直电场方向射入，且正好能穿过电场。
求：（1）金属板AB的长度。
（2）电子穿出电场时的动能。




125．（10分）如图所示的电路，A、B之间电压保持不 变，，，两个电压表的示数均为35V，如果将两个电压表的位置对调，则电压表V1的示数为30V，电压表V2的示数为40V，求两个电压表的电阻分别是多少？



126.（10分）在光滑绝缘的水平面上，用长为2L的绝缘轻杆连接两个质量均为m的带电小球A和B。A球的带电量为+2q，B球的带电量为-3q，组成一带电系统，如图所示，虚线MP为AB两球连线的垂直平分线，虚线NQ与MP平行且相距5L。最初A和B分别静止于虚线MP的两侧，距MP的距离均为L，且A球距虚线NQ的距离为4L。若视小球为质点，不计轻杆的质量，在虚线MP，NQ间加上水平向右的匀强电场E后，试求：
（1）B球刚进入电场时，带电系统的速度大小；
（2）带电系统向右运动的最大距离；
（3）带电系统从开始运动到速度第一次为零时，B球电势能的变化量。
















参考答案
一、 选择题
1
2
3
4
5
6
7
8
9
10
C
B
C
D
D
A
C
A
AB
AB
11
12
13
14
15
16
17
18
19
20
AC
AD
D
D
D
BCD
C
AD
A
C
21
22
23
24
25
26
27
28
29
30
CD
C
AC
D
AC
BD
D
D
A
B
31
32
33
34
35
36
37
38
39
40
D
A
D
AC
C
AB
B
D
AC
A
41
42
43
44
45
46
47
48
49
50
BD
AC
BC
A
C
B
C
B
ACD
D
51
52
53
54
55
56
57
58
59
60
D
C
A
C
C
C
D
B
C
A
61
62
63
64
65
66
67
68
69
70
B
A
B
D
C
AC
AC
BC
BD
AD
71
72
73
74
75
76
77
78
79
80
AC
D
C
D
A
B
C
B
CD
BCD
81
82
83







AC
BC
BD









二.实验、填空题
84、直径为0-680mm
85、电流表量程：0-0.6A 电压表量程：0-3V
在右图框中画出电路图


86、调零 R=300Ω
87.
88. 80 2
89. 12Ω 0.30W
90、增大，增大，不变，增大
91、串，900，1000
92、解析：　(1)由于电源电动势为3 V，则电压表应选V2，常温下灯泡电阻的阻值约为5 Ω，再加电流表内阻，由闭合电路欧姆定律可知电路中最大电流小于0.6 A，故电流表应选A1；要得伏安特性曲线，故滑动变阻器应采用分压接法，滑动变阻器应选R2.
(2)设计电路图时，由于电流表内阻与灯泡阻值相差不大， 故电流表采用外接法，如图所示．
答案：　(1)A1　V2　R2
(2)如图所示 (3)如图所示





93.
94.
95.
96.
97. 或
98. 串联 975
99. 1000
100.电压须从零开始调节 A D E
101．法拉、微法
102．、；
103．，；
104．（1）甲电路；（2）20Ω、；
105．②A端。







三.计算题
106、解：（1）∵ （3分）
∴ （2分）
（2）又∵ (2分)
∴ (2分)
107、解：离子进入电场做类平抛运动。
设的加速度为a1，飞行时间为t1，射程为x1，的射程为x2
则有： ①（1分）
②（2分）
③（3分）
联解①②③得： （2分）
同理可得： （1分）
∴ （2分）
108、解：（1）∵ （2分）
∴ （2分）
（2）不能转动时，为纯电阻电器
∴ （2分）
P实= （3分）
会烧坏电机 （1分）
109、解：（1）
∴ （2分）
方向向左 （1分）
（2）释放后，小球沿BC直线匀加速到C点 （2分）
由动能定理行：
（1分）

方向沿BC延长线 （1分）
（3）在C点，由于绳的拉力作用
Vx减为零 （2分）
从C到A，由动能定理得：
（2分）

在A点
（2分）
（1分）
110.①0.4A 10Ω ②0.6A 6.7Ω
111.①负， ②
112．① ②，距A极2l处或B级处。
113．① ② ③
114、解析：电池内阻为r=E/I0=20Ω I=E/(R+r)=0.01A U=IR=0.6V

115、（1）正电 （2）0.02m
116、解：（1）S与A接通时，R2与R3并联再与R1串联，回路中的总电阻为6Ω，所以I总=E/R总=6/6=1A，
流过R2的电流I2=0.5A，
所以U2=I2R2=0.5×4V=2V
（2）S与B接通时，R3断路，R1被短路，所以U=R2E/（R2+r）=4V
117.
118.
119.
120.解：
（1）(2分)
（2）由动能定理得：
（2分）


（2分）
（3）=200V（2分）
121.解：
(1) （1分）
S断开后，流过电源的电流I=1.5A（1分）
则R1两端的电压：U1=E-Ir-UV=6.0-1.5×0.6-3.0=2.1（V）（2分）
（1分）

（2）S闭合：外电路总电阻（1分）

干路电流 （2分）

电压表读数 （1分）

R2上消耗的电功率 （1分）


122.解：
(1)由Aa=Bb=,O为AB连线的中点得：a、b关于O点对称，则
Uab=0 ① （1分）
设小滑块与水平面间的摩擦力大小为f，对于滑块从a→b过程，由动能定理得：
② （1分）
而f=μmg ③
由①——③式得： ④ （1分）
（2）对于滑块从O→b过程，由动能定理得：
⑤ （2分）
由③——⑤式得： ⑥ （1分）
(3)对于小滑块从a开始运动到最终在O点停下的整个过程，由动能定理得：
⑦ （2分）
而 ⑧ （1分）
由③——⑧式得： ⑨ （1分）
123.

124.解析：（1）在加速电场中加速： （2分）
刚能穿出偏转电场，水平方向匀速：
竖直方向匀加速： （2分）
即： （2分）
∴AB的长度： （1分）
（2）整过程动能定理：
∴电子穿出电场时的动能： （3分）
125.解析：电压表V1测R1的电压，电压表V2测R2的电压时，两表示数相同：
，即： （3分）
电压表V1测R2的电压，电压表V2测R1的电压时，有：
，即： （3分）
解方程得：
∴ （2分）
（2分）
126.解析：（1）B球刚进入电场过程，动能定理：
∴ （2分）
（2）由知，A球不能到NQ虚线处； （2分）
设带电系统向右运动的最大距离为x，整过程动能定理：
（2分）
∴ （2分）
（3）带电系统开始运动到速度第一次为零，B球受到的电场力做功：

∴B球的电势能增加。
