发电厂发出的电能通过什么途径输送到我们家中？

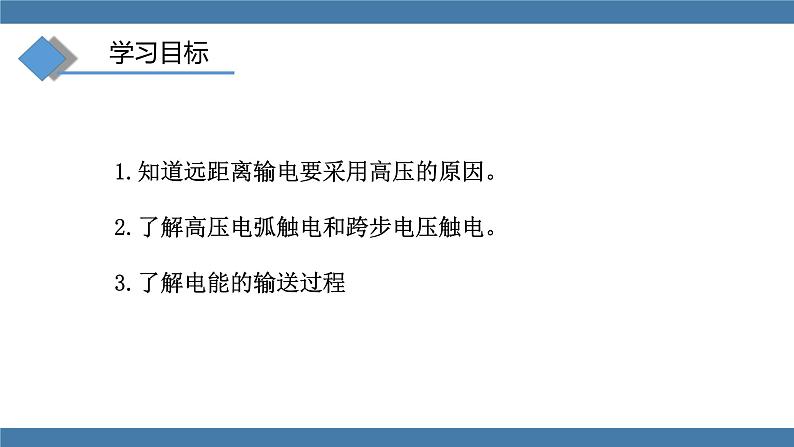

1.知道远距离输电要采用高压的原因。2.了解高压电弧触电和跨步电压触电。3.了解电能的输送过程

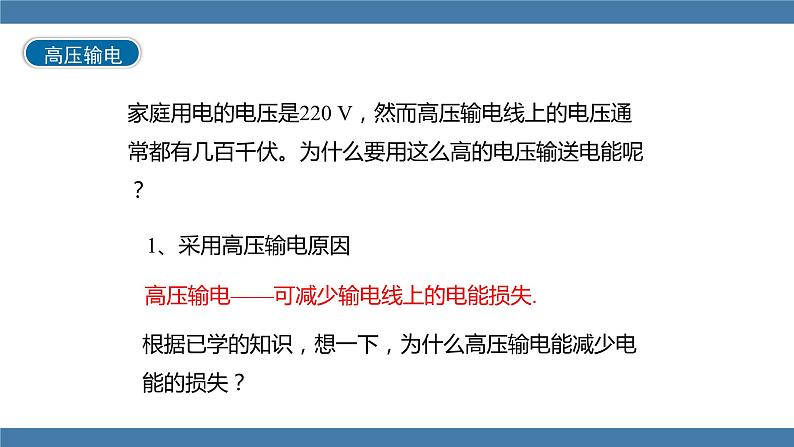

家庭用电的电压是220 V，然而高压输电线上的电压通常都有几百千伏。为什么要用这么高的电压输送电能呢？
高压输电——可减少输电线上的电能损失.
根据已学的知识，想一下，为什么高压输电能减少电能的损失？

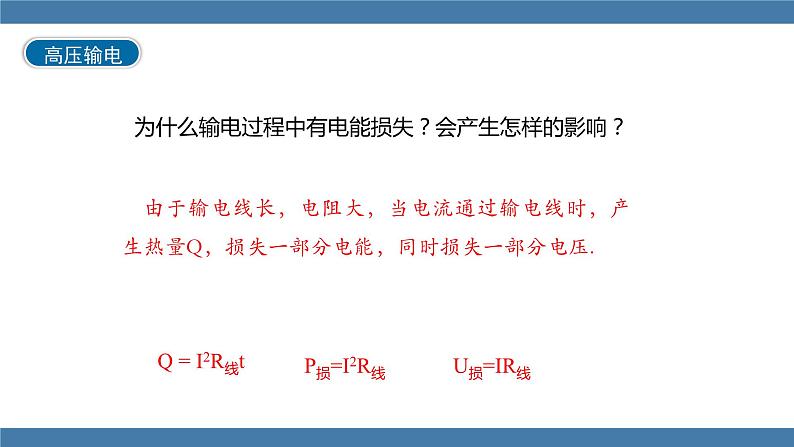

为什么输电过程中有电能损失？会产生怎样的影响？
　由于输电线长，电阻大，当电流通过输电线时，产生热量Q，损失一部分电能，同时损失一部分电压.
Q = I2R线t

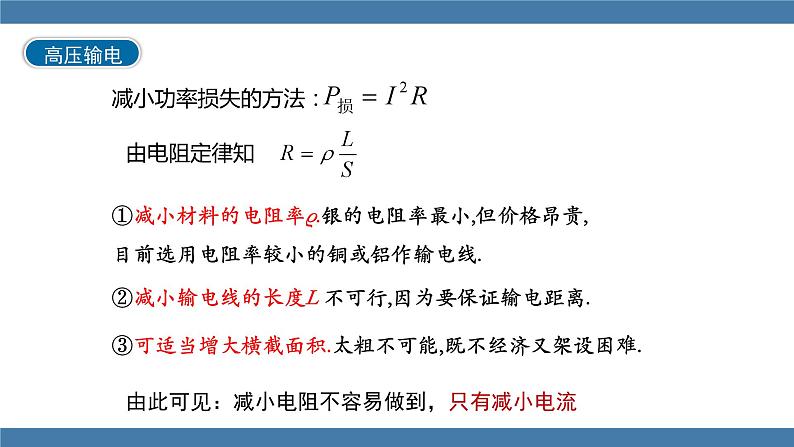

①减小材料的电阻率ρ.银的电阻率最小,但价格昂贵,目前选用电阻率较小的铜或铝作输电线.
②减小输电线的长度L 不可行,因为要保证输电距离.
③可适当增大横截面积.太粗不可能,既不经济又架设困难.
减小功率损失的方法：
由此可见：减小电阻不容易做到，只有减小电流
在保证用户的电功率的前提下,怎样才能减小输电电流?
提高输电电压, 是减少电能在输送线路上损失的最有效的办法

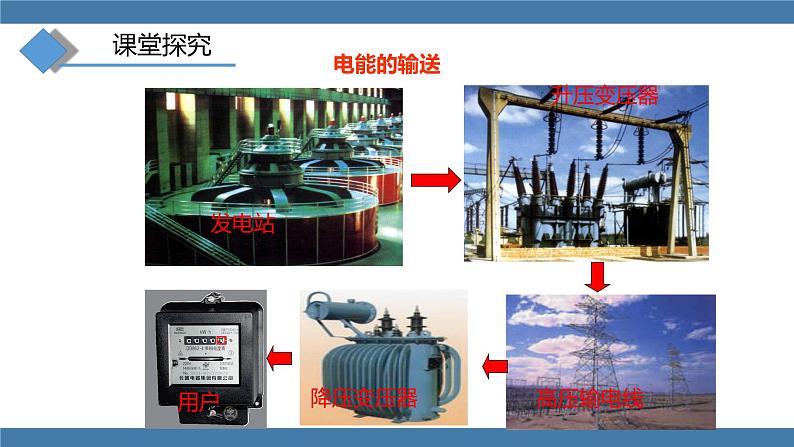

升压变压器远距离输电示意图
变压器原理：电磁感应原理
变压器可以将输入的交流电压升高（升压变压器）或降低（降压变压器）而不改变前后的功率
（变压器不能改变直流电的电压）
是不是输电电压越高越好?
电压越高，对输电线路和变压器的要求越高，建设费用越高，所以并不是输电电压越高越好。
我国常用的远距离输电采用的电压有110 kV、220 kV、330 kV，输电干线采用500 kV的超高压，西北电网达到750kV。
1.为了减小远距离输电中的能量损失,应采用的办法是 (　　)A.增大输电的电流,降低输电电压B.减小输电的电流,提高输电电压C.只需降低输电电压就行D.只需提高输电电流就行
9.国家电网输送电能时采用1000千伏特高压交流输电线路输送,可以减少输电线上的电能损耗,这是因为 . 。
由 P=UI可知,在输出功率一定的情况下,提高输出电压,可以减少导线中的电流;由Q=I2Rt可知,在R、t相同时,电流越小,电流通过导线产生的热量越小
当高压输电线被狂风刮断，线头落在地上时，如果人走近落地的线头，将会怎样？
用电器为什么不直接使用高压电？
高压电的绝缘防护要求很高，直接供给家用电器十分不安全。
人靠近高压带电体，就可能触电。
安全用电原则：不接触低压带电体 不靠近高压带电体
1.电弧触电： 人与高压带电体距离到一定值时，高压带电体与人体之间会发生放电现象，导致触电。
高压触电方式很多，一般可分为以下两种
2.跨步电压触电： 高压电线落在地面上时，在距高压线不同距离的点之间存在电压。人的两脚间存在足够大的电压时，就会发生跨步电压触电。
加强常识：①不靠近有这种标志牌的地方！
雷电是自然界中发生的放电现象，发生雷电时，在云层和大地之间雷电的路径上有强大的电流通过，会给人们带来危害！
加强常识：②雷雨天，要避开空旷地带的大树！
1、下列情况容易发生触电事故的是（　　）A.火线断路 B.与用电器金属外壳接触C.使用大功率家用电器 D.发现高压输电线掉落地面时，快步赶去用木棍挑开
