2022-2023年鲁科版(2019)新教材高中物理必修3 第4章闭合电路欧姆定律与科学用电第2节科学测量：电源的电动势和内阻课件

这是一份2022-2023年鲁科版(2019)新教材高中物理必修3 第4章闭合电路欧姆定律与科学用电第2节科学测量：电源的电动势和内阻课件，共14页。

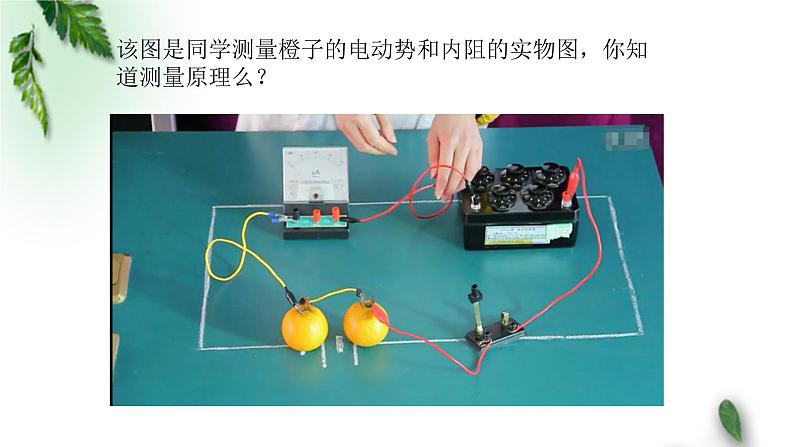

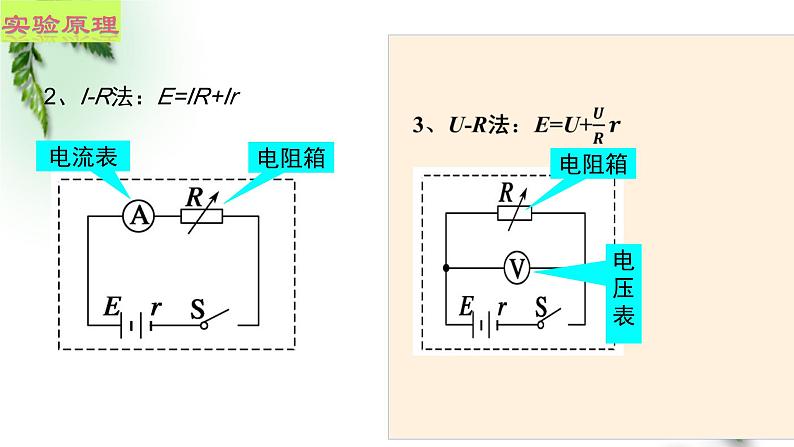

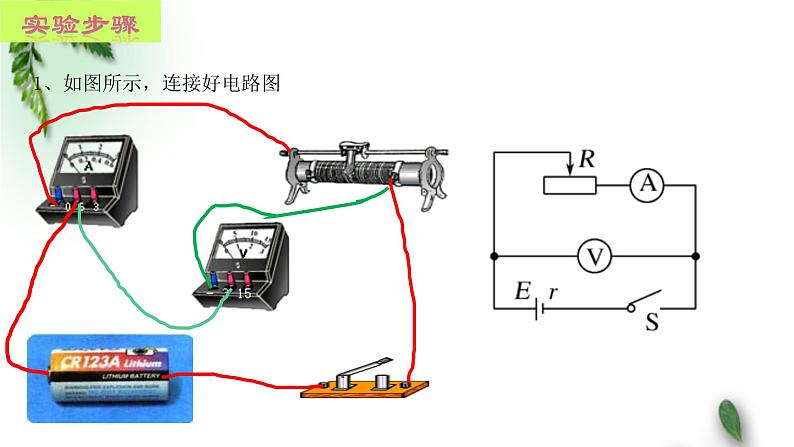

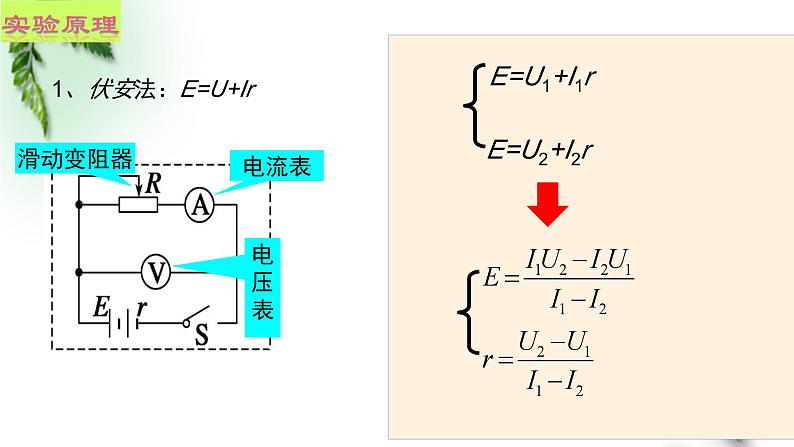

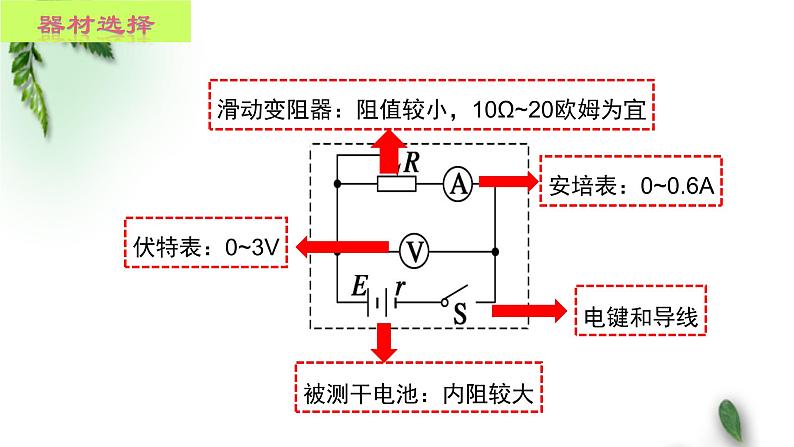

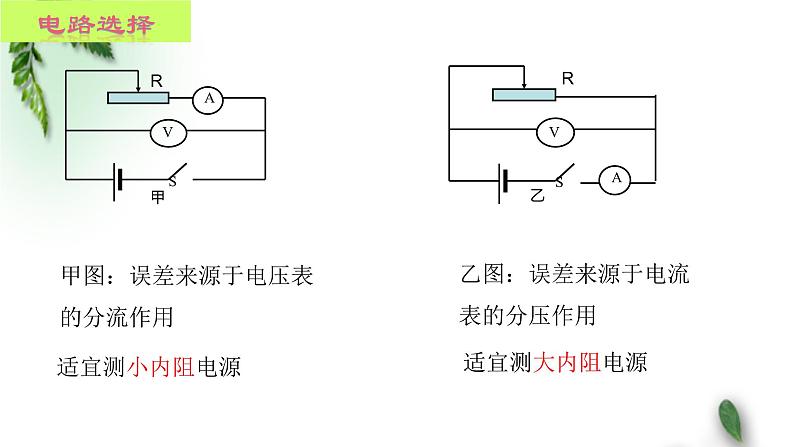

科学测量：电源的电动势和内阻该图是同学测量橙子的电动势和内阻的实物图，你知道测量原理么？1、伏安法：E=U+Ir实验原理E=U2+I2rE=U1+I1r电流表电压表滑动变阻器2、I-R法：E=IR+Ir 实验原理电流表电压表电阻箱电阻箱安培表：0~0.6A伏特表：0~3V滑动变阻器：阻值较小，10Ω~20欧姆为宜被测干电池：内阻较大电键和导线器材选择甲图：误差来源于电压表的分流作用乙图：误差来源于电流表的分压作用适宜测小内阻电源适宜测大内阻电源电路选择实验步骤1、如图所示，连接好电路图实验步骤2、把变阻器的滑片移到一端使其阻值最大3、闭合电键,调节变阻器,使电流表的读数有明显示数,记录一组电流表和电压表的示数,用同样的方法测量并记录几组U、I值4、断开电键,整理好器材数据处理数据处理注意事项1.电池应选使用过一段时间的半新电池，电流表一般选0～0.6A挡，电压表一般选0～3V挡。2．闭合开关前，一定把滑动变阻器滑片移到电阻最大的一端。3．在电流表有明显示数且稳定后，再读出电压表读数U和电流表读数I。4．一般来说电池的电动势和内阻都随着使用时间的增长而变化，实验时不要长时间通电，只是在读数时让电路接通，其他时间要断开电路。误差分析课堂练习一、实验原理和数据处理[例1] 在“用电流表和电压表测定电池的电动势和内阻”的实验中。 (1)备有如下器材 A.干电池1节　B.滑动变阻器(0～20 Ω)　C.滑动变阻器(0～1 kΩ)　 D.电压表(0～3 V)　E.电流表(0～0.6 A) F.电流表(0～3 A)　 G.开关、导线若干 其中滑动变阻器应选________，电流表应选________。(只填器材前的序号)(2)为了最大限度的减小实验误差，请在虚线框中画出该实验最合理的电路图。BE(3)某同学根据实验数据画出的U－I图象如图所示，由图象可得电池的电动势为________ V，内阻为________ Ω。(4)写出该实验误差的原因：________________；电动势的测量值__________真实值，内阻的测量值________真实值。(填“大于”“等于”或“小于”)1.51小于电压表的分流小于
