高中物理鲁科版 (2019)必修 第三册第3节 电功与电热评优课ppt课件

这是一份高中物理鲁科版 (2019)必修 第三册第3节 电功与电热评优课ppt课件，共22页。PPT课件主要包含了电功和电功率，1kW＝103W，焦耳定律，非纯电阻电路，电功电热，UIt，I2Rt，电功WUIt，电热QI2Rt，电功率PUI等内容，欢迎下载使用。

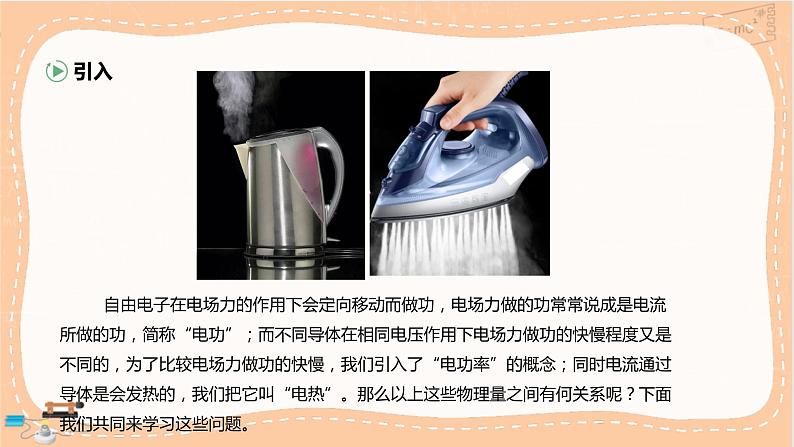

自由电子在电场力的作用下会定向移动而做功，电场力做的功常常说成是电流所做的功，简称“电功”；而不同导体在相同电压作用下电场力做功的快慢程度又是不同的，为了比较电场力做功的快慢，我们引入了“电功率”的概念；同时电流通过导体是会发热的，我们把它叫“电热”。那么以上这些物理量之间有何关系呢？下面我们共同来学习这些问题。

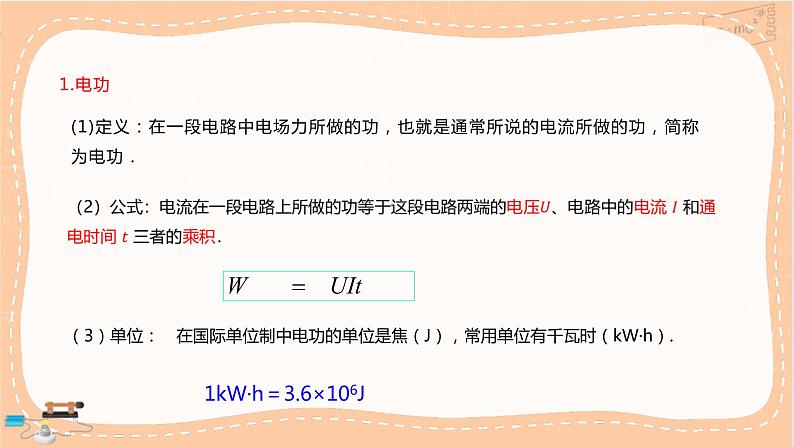

（3）单位：　在国际单位制中电功的单位是焦（J），常用单位有千瓦时（kW·h）.
　1kW·h＝3.6×106J
(1)定义：在一段电路中电场力所做的功，也就是通常所说的电流所做的功，简称为电功．

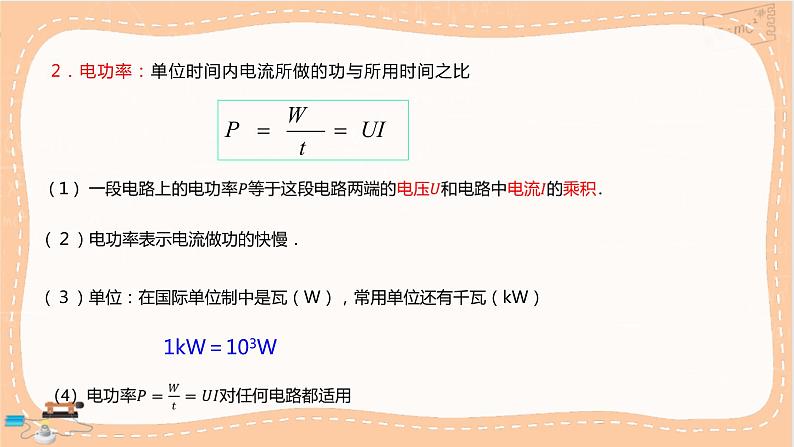

2．电功率：单位时间内电流所做的功与所用时间之比
（２）电功率表示电流做功的快慢．
（３）单位：在国际单位制中是瓦（W），常用单位还有千瓦（kW）

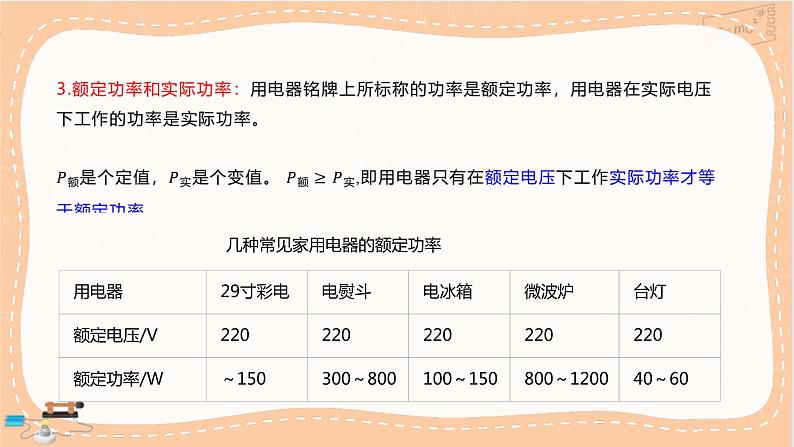

几种常见家用电器的额定功率

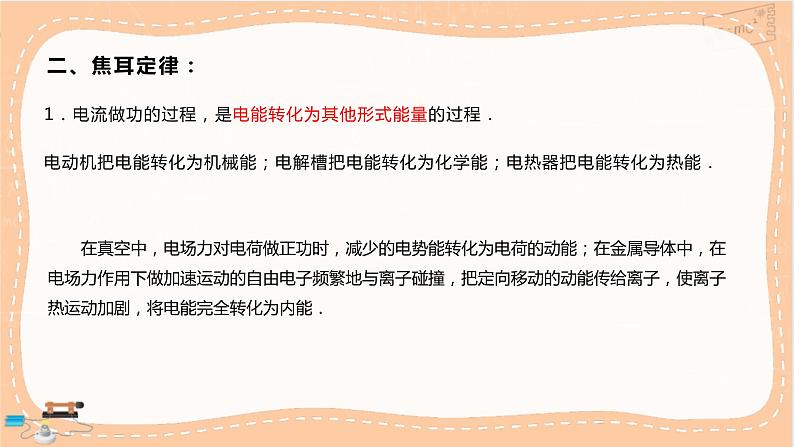

1．电流做功的过程，是电能转化为其他形式能量的过程．电动机把电能转化为机械能；电解槽把电能转化为化学能；电热器把电能转化为热能．
　　在真空中，电场力对电荷做正功时，减少的电势能转化为电荷的动能；在金属导体中，在电场力作用下做加速运动的自由电子频繁地与离子碰撞，把定向移动的动能传给离子，使离子热运动加剧，将电能完全转化为内能．
焦耳定律适用于纯电阻电路，也适用于非纯电阻电路。
　纯电阻电路：只含有电阻的电路、如电炉、电烙铁等电热器件组成的电路，白炽灯及转子被卡住的电动机也是纯电阻器件．
非纯电阻电路：电路中含有电动机在转动或有电解槽在发生化学反应的电路．
纯电阻电路:
电能 内能
电能 → 内能+其他形式的能
＞ I2Rt
4.电功率与热功率 　（1）区别：　　电功率是指某段电路的全部电功率，或这段电路上消耗的全部电功率，决定于这段电路两端电压和通过的电流强度的乘积；　　热功率是指在这段电路上因发热而消耗的功率．决定于通过这段电路电流强度的平方和这段电路电阻的乘积．　（2）联系：　　对纯电阻电路，电功率等于热功率；　　对非纯电阻电路，电功率等于热功率与转化为除热能外其他形式的功率之和．
例2 规格为“220V，1000W”的电炉，求：    （1）电炉正常工作时，通过电阻丝的电流； （2）电炉的电阻 。
例3 额定电压为220 V的电动机的线圈电阻为0.8 Ω，正常工作时，电动机每秒放出的热量为1 280 J，则电动机正常工作时的电流为多大？每秒有多少焦的电能转化成机械能？
答案：40 A　7 520 J
1．若不考虑温度对电阻的影响，关于一个标有“220 V　40 W”字样的灯泡，下列说法中错误的是(　　)A．接在110 V的线路上，灯泡的功率为20 WB．接在110 V的线路上，灯泡的功率为10 WC．接在220 V的线路上，灯泡的功率为40 WD．接在55 V的线路上，灯泡的功率为2.5 W
2．一根电阻丝，通过2 C电荷量所消耗的电能是8 J．若在相同的时间内通过4 C的电荷量，则该电阻丝上所加电压和消耗的电能分别是(　)A．4 V,16 J B．8 V,16 J C．4 V,32 J D．8 V,32 J
4.有一只电熨斗，内部电路如图 甲所示，其中M为旋钮的内部接线端子，旋钮有“高”“中”、“低”、“关”四个挡，每个挡内部接线有如图乙中所示的四种方式，下列判断中正确的是(　　)
A．a方式为“高”挡 B．b方式为“低”挡C．c方式为“关”挡 D．d方式为“中”挡
