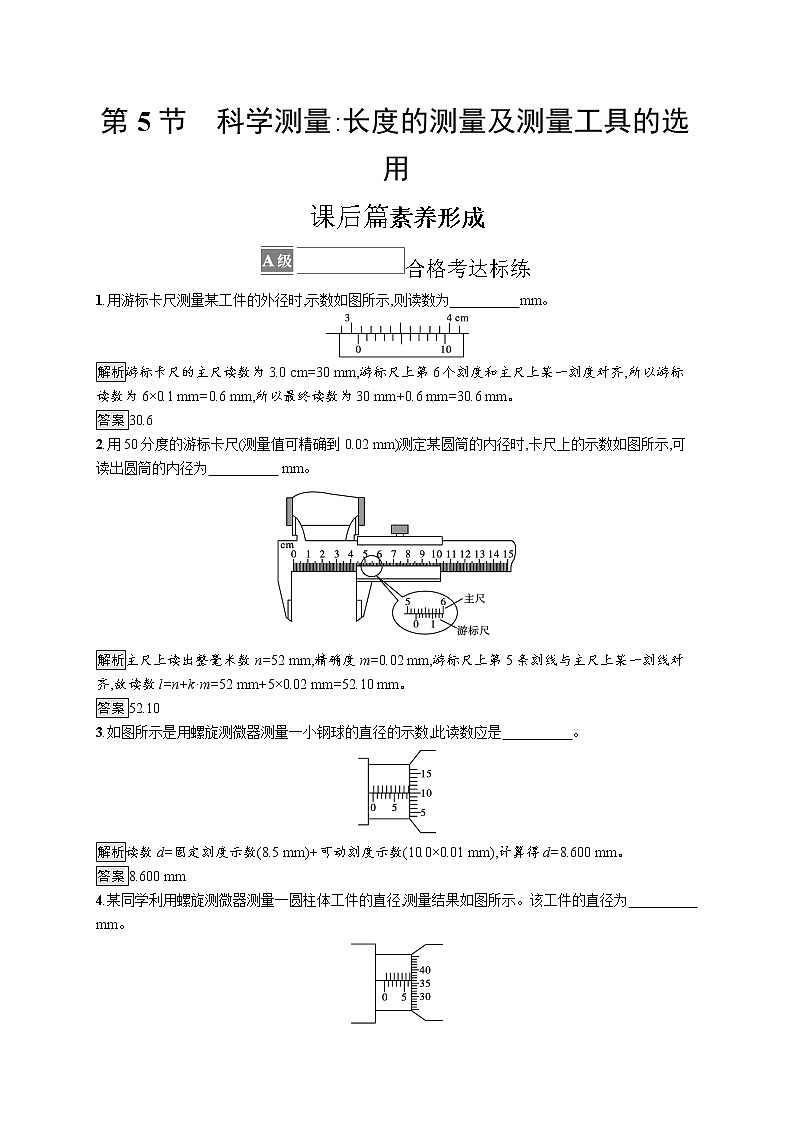

展开第5节 科学测量:长度的测量及测量工具的选用
课后篇素养形成
合格考达标练
1.用游标卡尺测量某工件的外径时,示数如图所示,则读数为 mm。
解析游标卡尺的主尺读数为3.0 cm=30 mm,游标尺上第6个刻度和主尺上某一刻度对齐,所以游标读数为6×0.1 mm=0.6 mm,所以最终读数为30 mm+0.6 mm=30.6 mm。
答案30.6
2.用50分度的游标卡尺(测量值可精确到0.02 mm)测定某圆筒的内径时,卡尺上的示数如图所示,可读出圆筒的内径为 mm。
解析主尺上读出整毫米数n=52 mm,精确度m=0.02 mm,游标尺上第5条刻线与主尺上某一刻线对齐,故读数l=n+k·m=52 mm+5×0.02 mm=52.10 mm。
答案52.10
3.如图所示是用螺旋测微器测量一小钢球的直径的示数,此读数应是 。
解析读数d=固定刻度示数(8.5 mm)+可动刻度示数(10.0×0.01 mm),计算得d=8.600 mm。
答案8.600 mm
4.某同学利用螺旋测微器测量一圆柱体工件的直径,测量结果如图所示。该工件的直径为 mm。
解析螺旋测微器的固定刻度为6.5 mm,可动刻度为36.0×0.01 mm=0.360 mm,所以最终读数为6.5 mm+0.360 mm=6.860 mm。
答案6.860(6.858~6.862均正确)
5.某同学在进行螺旋测微器的读数练习时示数分别如图甲、乙所示,则甲图读数为 mm,则乙图读数为 mm。
解析图甲螺旋测微器的固定刻度半毫米刻度没有露出,可动刻度为47.8×0.01 mm=0.478 mm,所以最终读数为0 mm+0.478 mm=0.478 mm;图乙螺旋测微器的固定刻度半毫米刻度已经露出,固定刻度为0.5 mm,可动刻度为2.8×0.01 mm=0.028 mm,所以最终读数为0.5 mm+0.028 mm=0.528 mm。
答案0.478(0.475~0.479均正确) 0.528(0.525~0.529均正确)
等级考提升练
6.现有一合金制成的圆柱体用螺旋测微器测量该圆柱体的直径,用游标卡尺测量该圆柱体的长度,螺旋测微器和游标卡尺的示数如图甲和图乙所示,由图甲读得圆柱体的直径为 mm,由图乙读得圆柱体的长度为 cm。
解析由图甲所示可知,螺旋测微器固定刻度示数为2.5 mm,游标尺示数为21.0×0.01 mm=0.210 mm,螺旋测微器示数为2.5 mm+0.210 mm=2.710 mm;由图乙所示可知,游标卡尺主尺示数为3.9 cm=39 mm,游标尺示数为15×0.05 mm=0.75 mm,游标卡尺示数为39 mm+0.75 mm=39.75 mm=3.975 cm。
答案(1)2.710 (2)3.975
7.(1)用螺旋测微器测圆柱体的直径时,示数如图甲所示,此示数为 mm。
(2)一游标卡尺的主尺最小分度为1 mm,游标上有10个小等分间隔,现用此游标卡尺来测量工件的直径,如图乙所示。该工件的直径为 mm。
解析(1)螺旋测微器的固定刻度读数为8 mm,可动刻度读数为0.01×11.7 mm=0.117 mm。
所以最终读数为8 mm+0.117 mm=8.117 mm,由于需要估读,所以在范围8.116~8.118内均正确。
(2)游标卡尺的固定刻度读数为29 mm,游标读数为0.1×8=0.8 mm,所以最终读数为29 mm+0.8 mm=29.8 mm。
答案(1)8.117(8.116~8.118均正确) (2)29.8
