【中考物理】2020-2022近三年北京市区域第一轮专项复习—实验题（含解析）

这是一份【中考物理】2020-2022近三年北京市区域第一轮专项复习—实验题（含解析），共22页。试卷主要包含了实验题等内容，欢迎下载使用。
【中考物理】2020-2022近三年北京市区域第一轮专项复习
—实验题
一、实验题

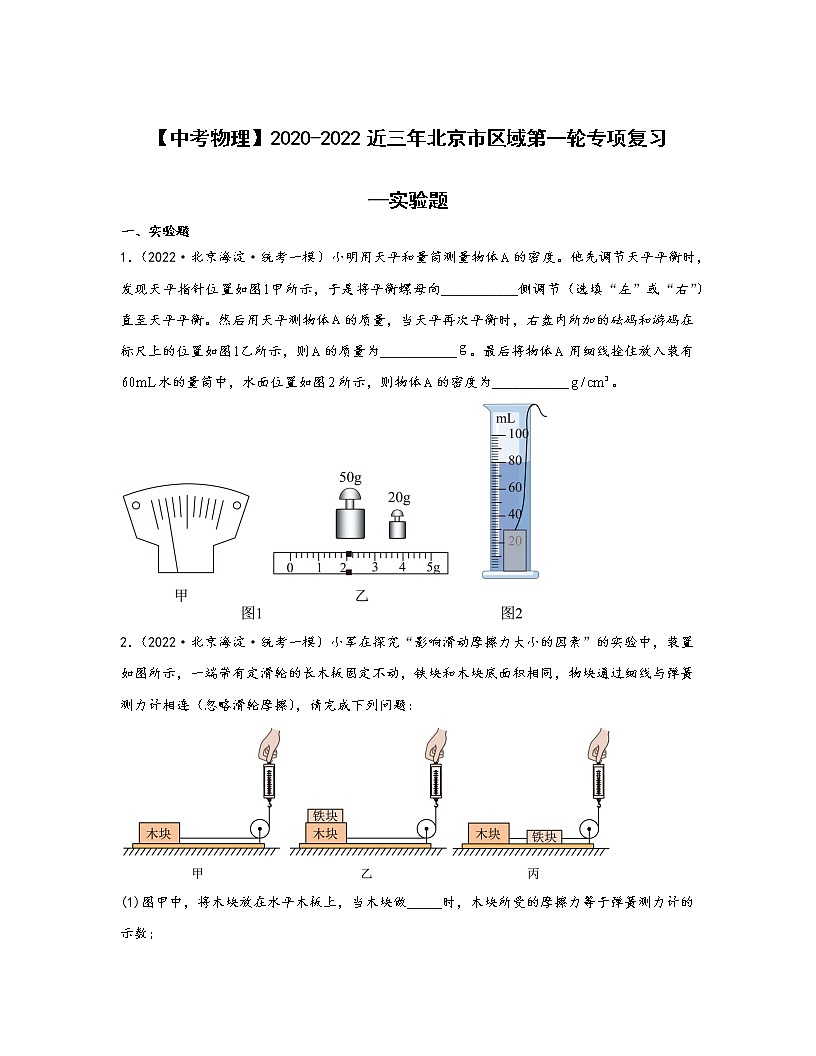

1．（2022·北京海淀·统考一模）小明用天平和量筒测量物体的密度。他先调节天平平衡时，发现天平指针位置如图甲所示，于是将平衡螺母向___________侧调节（选填“左”或“右”）直至天平平衡。然后用天平测物体的质量，当天平再次平衡时，右盘内所加的砝码和游码在标尺上的位置如图乙所示，则的质量为___________。最后将物体用细线拴住放入装有水的量筒中，水面位置如图所示，则物体的密度为___________。

2．（2022·北京海淀·统考一模）小军在探究“影响滑动摩擦力大小的因素”的实验中，装置如图所示，一端带有定滑轮的长木板固定不动，铁块和木块底面积相同，物块通过细线与弹簧测力计相连（忽略滑轮摩擦），请完成下列问题：

(1)图甲中，将木块放在水平木板上，当木块做_____时，木块所受的摩擦力等于弹簧测力计的示数；
(2)比较甲乙两次实验，可以得出在______相同时，滑动摩擦力与______有关；
(3)乙图实验完成后，利用原图中实验器材，还可以探究影响滑动摩擦力大小的另一因素，请简要写出实验方案：______；
(4)请你判断丙图中，木块和铁块水平运动时，木块所受的滑动摩擦力______（选填“大于”、“等于”或“小于”）图甲中木块所受的摩擦力。

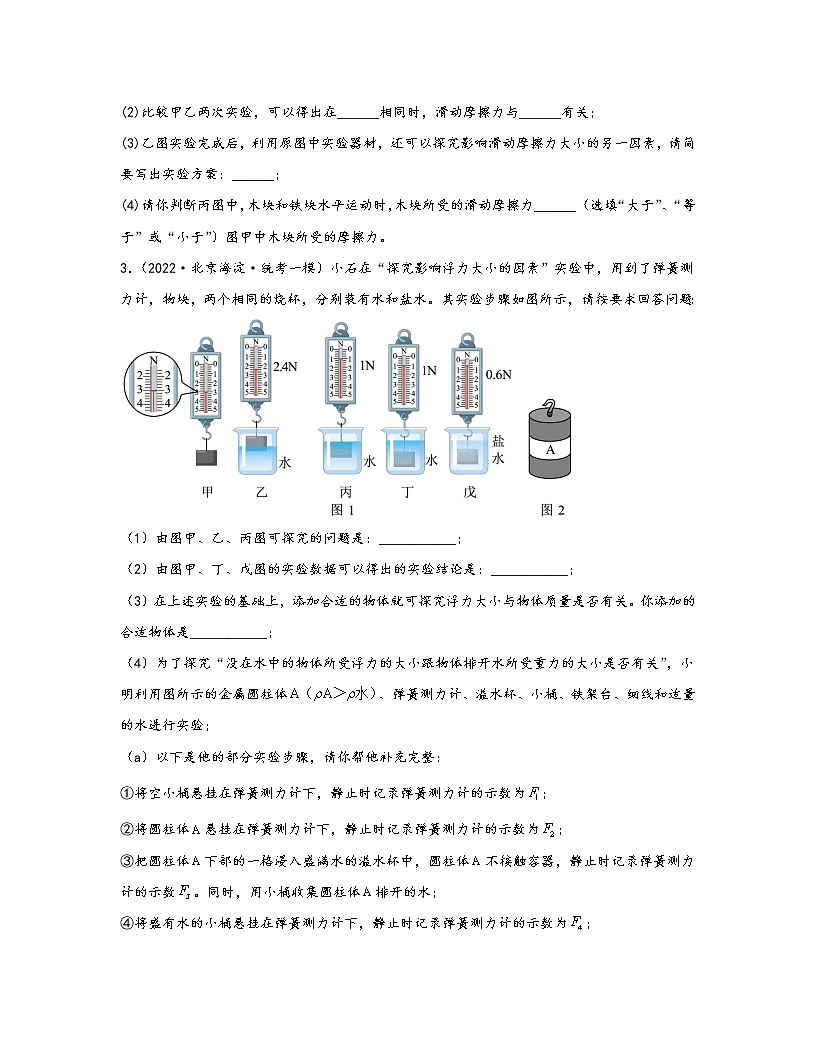

3．（2022·北京海淀·统考一模）小石在“探究影响浮力大小的因素”实验中，用到了弹簧测力计，物块，两个相同的烧杯，分别装有水和盐水。其实验步骤如图所示，请按要求回答问题：

（1）由图甲、乙、丙图可探究的问题是：___________；
（2）由图甲、丁、戊图的实验数据可以得出的实验结论是：___________；
（3）在上述实验的基础上，添加合适的物体就可探究浮力大小与物体质量是否有关。你添加的合适物体是___________；
（4）为了探究“没在水中的物体所受浮力的大小跟物体排开水所受重力的大小是否有关”，小明利用图所示的金属圆柱体、弹簧测力计、溢水杯、小桶、铁架台、细线和适量的水进行实验；
（a）以下是他的部分实验步骤，请你帮他补充完整：
①将空小桶悬挂在弹簧测力计下，静止时记录弹簧测力计的示数为；
②将圆柱体悬挂在弹簧测力计下，静止时记录弹簧测力计的示数为；
③把圆柱体下部的一格浸入盛满水的溢水杯中，圆柱体不接触容器，静止时记录弹簧测力计的示数。同时，用小桶收集圆柱体排开的水；
④将盛有水的小桶悬挂在弹簧测力计下，静止时记录弹簧测力计的示数为；
⑤___________，仿照步骤③④再做一次，记录相应的数据；
⑥利用公式G排=___________和___________计算出物体排开水所受重力的大小和物体受到浮力的大小并记录；这两空均用测量量表示
（b）画出本次实验数据的记录表格。( )

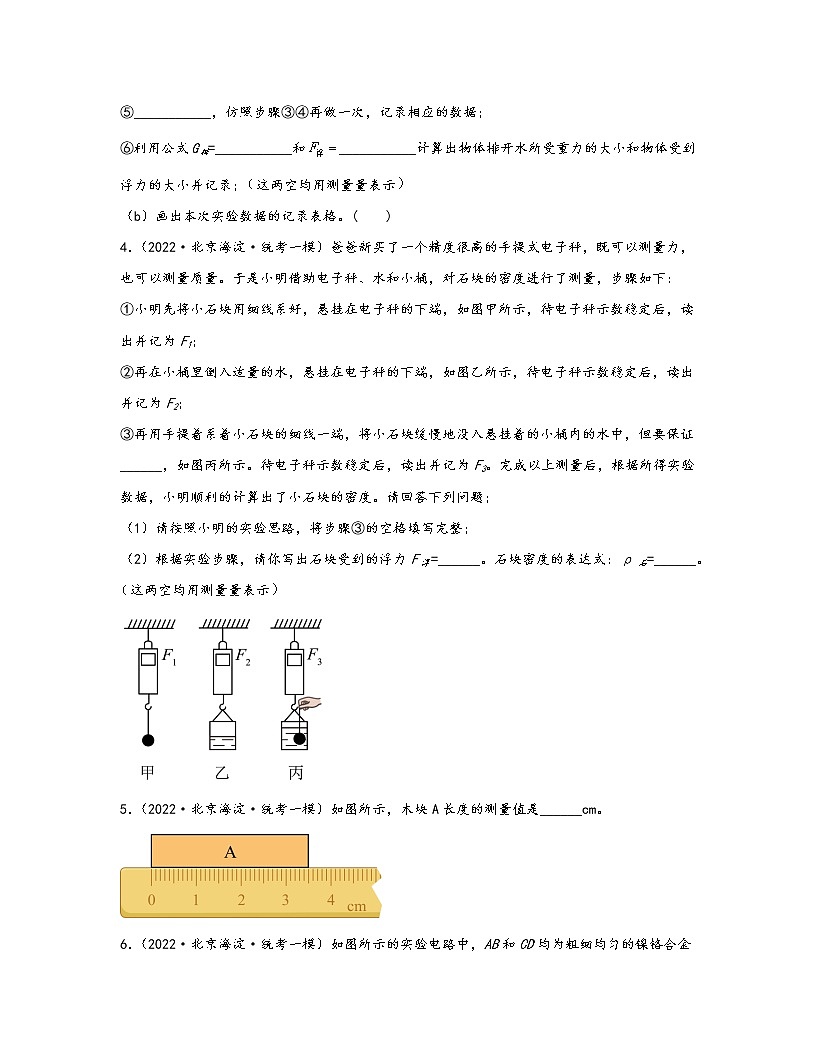

4．（2022·北京海淀·统考一模）爸爸新买了一个精度很高的手提式电子秤，既可以测量力，也可以测量质量。于是小明借助电子秤、水和小桶，对石块的密度进行了测量，步骤如下：
①小明先将小石块用细线系好，悬挂在电子秤的下端，如图甲所示，待电子秤示数稳定后，读出并记为F1；
②再在小桶里倒入适量的水，悬挂在电子秤的下端，如图乙所示，待电子秤示数稳定后，读出并记为F2；
③再用手提着系着小石块的细线一端，将小石块缓慢地没入悬挂着的小桶内的水中，但要保证______，如图丙所示。待电子秤示数稳定后，读出并记为F3。完成以上测量后，根据所得实验数据，小明顺利的计算出了小石块的密度。请回答下列问题；
（1）请按照小明的实验思路，将步骤③的空格填写完整；
（2）根据实验步骤，请你写出石块受到的浮力F浮=______。石块密度的表达式：ρ石=______。这两空均用测量量表示

5．（2022·北京海淀·统考一模）如图所示，木块A长度的测量值是______cm。

6．（2022·北京海淀·统考一模）如图所示的实验电路中，AB和CD均为粗细均匀的镍铬合金线，二者的长度相等，AB比CD的横截面积大一些。将AB、CD分别接入电路，闭合开关后，通过观察______，可以比较出合金线电阻的大小；这个实验研究的问题是电阻大小与导体的______是否有关。

7．（2022·北京海淀·统考一模）小明在实验室测一小石块的密度，首先要用天平测量石块的质量。他将天平放在水平桌面上，游码调到0刻度线处，发现指针偏向分度盘中央刻度线的右侧，如图甲所示，为使天平横梁水平平衡，他应将平衡螺母向______端移动。用已调节好的天平正确测量石块质量时的情景如图乙所示，则该石块质量的测量值是______g。接下来，他先在量筒中倒入30mL的水，如图丙所示；再将用细线系好的石块轻放入量筒内的水中，此时量筒中液面位置如图丁所示，则石块体积的测量值是______cm3。根据以上测量数据计算出该石块密度的测量值是______g/cm3。

8．（2022·北京海淀·统考一模）展示为某平面小组探究的实验规则。两板连接的竖板可单独使用两块板。

（1）如图所示，将纸板E、F调整到同一个平面内，让一束光直射到纸板上的O点，则在纸板上可以看到反射光OB；
①此时光反射OB与ON的夹角应______（填“大于”或“等于”）角光AO与ON的夹；
②在其他条件不变的下，纸板FON的残留情况，此时在纸板上看折光，如图所示。再多绕光将AO与ON的夹角，在纸板F上均看到反射光。此实验现象说明：在发生反射的时候，______；
（2）在如图所示的实验装置中，若将一束光沿BO射出，则将反射光将沿一OA的方向射出，说明在光的反射现象中，光路是______的。
9．（2022·北京海淀·统考一模）某实验小组在探究水沸腾时温度变化的实验过程中，从水温升高到90oC开始，每隔0.5min记录一次温度计的示数，直到水沸腾2min后停止读数，其部分数据记录如下表所示：
时间/min
0
0.5
1
1.5
2
2.5
3
3.5
4
水的温度/oC
90
93
95

98
98
98
98
98

（1）某次数据没有记录，当时温度计示数如图所示，则此时数据记录表中应填写的温度值为______oC；

（2）根据表中实验数据，可知实验时水的沸点是______oC；此时水面上方的气压______（选填“大于”或“小于”）1.01×105Pa（1标准大气压）；
（3）在探究结束后，小组的同学们分别展示了自己所绘制的水温随时间变化关系的图像，如图所示。其中可能正确反映该实验过程中水温随时间变化关系的是______。（选填图像的序号）
A．
B．
C．
D．
10．（2022·北京海淀·统考一模）实验桌上有电源（其两端的电压恒为4.5V）、滑动变阻器R（标有“10Ω，1.5A”的字样），电流表（量程为0～0.6A）和电压表（量程为0～3V）各一块、开关1个，阻值分别为5Ω、6Ω、8Ω、10Ω、12Ω和15Ω的定值电阻各一只、导线若干。小明选用这些器材，探究“通过导体的电流与导体电阻的关系”。设计的主要实验步骤如下：
①将电压表、电流表调零，断开开关，按图所示的电路图连接电路，将滑动变阻器的滑片P调至b端；

②闭合开关S，调节滑动变阻器滑片P使电压表的示数U=2.4V，同时读出电流表的示数I，断开开关S，并将定值电阻R0的阻值、U、I记录在实验数据记录表格中；
③更换另一阻值的定值电阻R0，闭合开关S，调节滑动变阻器滑片P，使电压表的示数仍为2.4V，同时读出电流表的示数I，断开开关S，并将定值电阻R0的阻值、U、I记录在实验数据记录表格中；
④仿照步骤③，更换其他定值电阻R0，再进行4次实验，并将每次的实验数据记录在表格中；
物理老师看了小明上述的设计后，指出按照他的设计不可能完成6次实验探究任务。请你回答下列问题：
（1）小明的实验步骤设计不可能完成6次实验探究任务，其所存在的问题是：______；
（2）通过计算说明，你判断出小明的实验步骤设计中存在问题的依据是：______；
（3）在不改变电路和器材的前提下，写出为完成上述6次实验探究任务的改进措施：______。
11．（2021·北京海淀·统考一模）下面是小红同学测量盐水密度的主要实验步骤：
①用调节好的天平测出烧杯和杯内盐水的总质量m1。
②将烧杯中的盐水倒入量筒中一部分，测出量筒中盐水的体积V。
③测出烧杯和杯内剩余盐水的总质量m2。
④计算出盐水的密度ρ盐水。
请根据以上实验步骤完成下列问题：

（1）画出本次实验数据的记录表格______。
（2）实验中测出m1=128g，V、m2的测量数值分别如图甲、乙所示，则量筒中盐水的体积V=______cm3，盐水的密度ρ盐水=______g/cm3。
12．（2021·北京海淀·统考一模）小阳想探究电流通过导体产生的热量与哪些因素有关。她连接了如图所示的电路进行实验，其中两个完全相同的烧瓶内分别装有质量相等、初温相同的煤油，两个电热丝的电阻值分别为R1、R2（）。闭合开关一段时间后，分别记录此时两个温度计的示数。

（1）该实验中：
①电流通过导体产生热量的多少用______来反映。
②实验探究的是电流通过导体产生的热量与______是否有关。
（2）根据焦耳定律可知，在相同时间内电流通过电阻丝_____产生的热量更多。
13．（2021·北京海淀·统考一模）实验桌上备有带支架的蜡烛、光屏、焦距为10cm的凸透镜、光具座等器材。小华用这些器材探究凸透镜的成像规律。

（1）小华将凸透镜固定在光具座上50cm刻度线处，将点燃的蜡烛放在20cm刻度线处，移动光屏至适当位置，如图所示（所成的像未画出），在光屏上得到烛焰倒立_______的实像。
（2）若将（1）中蜡烛移至15cm刻度线处，透镜位置保持不动，为在光屏上得到清晰的像，应将光屏向______移动。
14．（2021·北京海淀·统考一模）为了探究不同电学元件的电学特性，小华分别选取了电阻R和额定电压为2.5V的小灯泡L进行实验。
（1）小华连接了图甲所示的电路进行实验。闭合开关S后，移动滑动变阻器的滑片P，测量了多组通过小灯泡L的电流与其两端电压的数据，并根据测得的数据绘制出图乙中的图线F。在某次测量时电流表示数如图丙所示，结合图线F可知，小灯泡L此时的实际功率为_______W。

（2）小华将小灯泡L拆下，改接为电阻R，移动滑动变阻器的滑片P，测量了多组通过电阻R的电流与其两端电压的数据，并根据测得的数据绘制出图中的图线G。她想继续探究“电阻一定时，电功率与电流的关系”，在小灯泡L和电阻R中，她选用电阻R进行实验，原因是______。
（3）若小华将小灯泡L与电阻R串联后接在电源两端，请你利用图乙中的两条图线进行分析，为保证各元件均能安全工作，电源两端允许的最大电压为_______V。
15．（2021·北京海淀·统考一模）在学习了阿基米德原理之后，同学们分别利用下列器材进行测量浮力的实验：1个小球、溢水杯、天平、小烧杯、水和酒精。实验过程如下：
①向溢水杯中注满水，然后将小球轻轻放入溢水杯中，待小球和液面都静止后，用天平测量出溢出水的质量为m1；
②将溢水杯中的水全部倒出并擦干，然后向溢水杯中注满酒精，然后再将擦干的小球轻轻放入溢水杯中，待小球和液面都静止后，用天平测量出溢出酒精的质量为m2。
(1)由上述实验可知，小球在水中受到的浮力大小______；（用已知量g和所测量的物理量表示）
(2)在交流中发现，不同小组的测量结果中，有两种不同的质量关系，即有的，有的。请自选一种质量关系，写出在该质量关系时小球在水中和酒精中静止时所有可能的状态______。（已知水的密度大于酒精的密度）
16．（2020·北京海淀·统考一模）在条形磁铁四周放置的小磁针静止时的指向如图所示，图中小磁针涂黑的一端为它的N极，由此可以判断出条形磁铁的A端是________（选填“N”或“S”）极

17．（2020·北京海淀·统考一模）为了探究物体在平面镜中所成的像到平面镜的距离与物体到平面镜距离的关系，某实验小组用如图所示的装置以及两个完全相同的物体A、B和一把刻度尺进行实验。
请你帮助他们补全实验步骤：

①将物体A放在平面镜前面的白纸上，在平面镜后面改变物体B的位置，使得从不同角度观察时，物体B与物体A的像完全重合，用刻度尺分别测出A、B到平面镜的距离u、v并记录在表格中；
②改变______________________，在平面镜后面改变物体B的位置，直至B与A的像完全重合时，用刻度尺分别测出A、B到平面镜的距离u、v并记录在表格中；
③再仿照步骤②，再做四次实验。
18．（2020·北京海淀·统考一模）如图所示是“探究A、B物质熔化时温度变化规律”的实验装置，实验数据如下表所示：
加热时间/min
0
1
2
3
4
5
6
7
8
9
10
A物质的温度/℃
40
41
42
44
46
47
48
49
51
52
54
B物质的温度/℃
40
42
44
46
48
48
48
48
48
50
53

初始时A、B均为固体，10分钟时二者均为液体。根据实验数据分析可知：属于晶体的是_______物质。（选填“A”或“B”）理由是____________。

19．（2020·北京海淀·统考一模）在研究滑动摩擦力大小与接触面粗糙程度的关系的实验中，某同学设计的实验装置如图所示。在实验中将长木板B放置在水平桌面上，用手拉动长木板B使其水平向左运动，拉动物块A的细线保持水平：
木板B
1号
2号
3号
F/N
0.4
0.8
1.4
f /N
0.4
0.8
1.4



(1)在实验中，当木块A相对于地面静止时，弹簧测力计的示数F能表示木块A所受滑动摩擦力f的大小。请你画出图中木块A水平方向的受力示意图；
( )
并分析说明f=F的依据_______；
(2)选定实验方案后，通过更换表面粗糙程度不同的长木板B（木板B的号码越大代表其表面越粗糙），测得一组摩擦力f的数据，并记录在表格中。可以得到的实验结论是：____________。
20．（2020·北京海淀·统考一模）某同学利用所学的密度知识估测一卷粗细均匀的铜线的横截面积（已知铜的密度ρ=8.9g/cm3）：
(1)请你帮助他补全实验步骤：
①用刻度尺测量铜线的长度，记为l；
②用托盘天平测量铜线的质量，记为m；
③利用S =________，计算铜线的横截面积。（用已知量和测量量的符号表示）
(2)在某次测量中取长度为l=20cm的铜线，用天平测量铜线质量，天平平衡后，右盘中砝码的质量和游码的位置如图所示。则该卷铜线的质量m=________g，铜线的横截面积S =________cm2.

21．（2020·北京海淀·统考一模）在学习了“伏安法测电阻”的实验后，同学们积极动脑设计了很多测电阻的电路。某同学设计了一个测量电阻的电路，如图所示，R0为保护电路的定值电阻，电源两端电压保持不变，在MN之间接入待测电阻R，可以直接在改装后的电流表表盘上读出电阻阻值，该同学已经标出了部分电阻值，如图所示。由电表表盘数据可知：

(1)由表盘数据可知当电流为0.2A时，MN之间的电阻为_______Ω；
(2)请你用电流表示数I，电源电压U、定值电阻阻值R0，写出待测电阻R的表达式：R=_______；
(3)该电表测量电阻的最小值是_______Ω。

答案：
1．     右     72     3.6
【详解】[1]调节天平横梁平衡时，应调节横梁左右两端的平衡螺母，如甲图所示，天平指针偏左，应当将平衡螺母向右调节，直至指针指在分度盘中线处。
[2]当天平平衡时，右盘砝码的质量加上游码在标尺上对应的示数就是左盘物体的质量，如图乙可知，砝码质量为72g，游码在标尺上对应的示数为2g，则物体A的质量为
m=50g+20g+2g=72g
[3]物体A的体积
V=V总-V水=80mL-60mL=20mL=20cm3
物体A的密度

2．     匀速直线运动     接触面的粗糙程度     压力     见解析     等于
【详解】(1)[1]竖直向上拉测力计，通过定滑轮使木块沿水平方向做匀速直线运动时，木块在水平方向上受到平衡力的作用，所受滑动摩擦力大小等于测力计的示数。
(2)[2][3]比较甲、乙两次可知，接触面粗糙程度相同，乙图中接触面间的压力大，测力计示数大，滑动摩擦力大，故可以得出滑动摩擦力大小与压力大小有关，在接触面粗糙程度相同时，压力越大，滑动摩擦力越大。
(3)[4]要探究滑动摩擦力大小与接触面粗糙程度的关系，需控制压力相同，接触面的粗糙程度不同，故可设计方案：将木块叠放在铁块上，然后放在水平木板上，竖直向上拉测力计，使它们沿水平方向做匀速直线运动，记下测力计示数F3，分析比较F3与F2的大小，得出结论；所以能探究滑动摩擦力大小与接触面粗糙程度的关系。
(4)[5]由图丙可知，木块在木板上运动时，压力也不变，接触面的粗糙程度不变，则所受的滑动摩擦力不变，故图丙中木块水平运动时所受滑动摩擦力等于图甲中木块所受滑动摩擦力。
3．     浮力的大小与物体排开液体的体积是否有关     物体排开液体的体积一定时，液体的密度越大，物体受到的浮力越大     两块体积相同的铁块和铝块     圆柱体A下部的两个格浸入水中，圆柱体不接触容器     F4-F1     F2-F3
实验次数
空小桶的重力F1/N
圆柱体在空气中时弹簧测力计的示数F2/N
圆柱体浸在水中时的示数F3/N
小桶和水的重力F4/N
圆柱体受到的浮力F浮/N
排开的水的重力G排/N

1






2






3







【详解】（1）[1]由甲、乙、丙图可知


即液体的密度不变，排开液体的体积越大，受到的浮力越大，所以，是探究浮力与物体排开液体体积的关系。
（2）[2]由甲、丁、戊图可知


排开液体的体积不变，液体的密度不同，受到的浮力不同，盐水的密度大，物体浸没在盐水中的浮力大于水中的浮力，从而可以得出结论：物体排开液体的体积一定时，液体的密度越大，物体受到的浮力越大。
（3）[3]若想探究浮力大小与物体质量是否有关，应保持液体密度和物体排开液体的体积相同，并且物体的质量不同，所以可以取两块体积相同的铁块和铝块，测出它们各自的重力，然后可知其质量，分别用测力计吊着浸没到水中，读出测力计的示数，根据算出浮力，通过比较得出结论。
（4）（a）⑤[4]为了获得普遍的规律，实验中应多次测量；所以将圆柱体A下部的两个格浸入水中，圆柱体不接触容器，仿照步骤③④再做一次，记录相应的数据。
⑥[5][6]物体排开水所受重力的大小G排=F4-F1；物体受到浮力的大小F浮=F2-F3。比较G排、F浮的大小；若G排=F浮，则表明浸在水中的物体所受浮力的大小跟物体排开水所受重力的大小相同。
（b）[7]根据（a）中的内容可知，实验中需要测量空小桶的重力F1、圆柱体在空气中时弹簧测力计的示数F2、圆柱体浸在水中时的示数F3、小桶和水的重力F4，需要计算浮力F浮和排开的水的重力G排。则表格设计如下
实验次数
空小桶的重力F1/N
圆柱体在空气中时弹簧测力计的示数F2/N
圆柱体浸在水中时的示数F3/N
小桶和水的重力F4/N
圆柱体受到的浮力F浮/N
排开的水的重力G排/N

1






2






3







4．     小石块不接触小桶底部和侧壁     F3-F2
【详解】（1）[1]在③中，将小石块缓慢地没入悬挂着的小桶内的水中时，但要保证小石块全部浸没在水中，又不接触桶底和侧壁，否则会影响测量结果。
（2）[2]根据题意知道，F1大小等于小石块的重力，故小石块的质量

小桶内水的重力大小是F2，当小石块全部浸没在水中，又不接触桶底时，

石块受到的浮力
F浮=F3-F2
[3]由阿基米德原理可知

则小石块的体积

故小石块的密度的表达式

5．3.50
【详解】由图示知，刻度尺的分度值为0.1cm，读数为3.50cm，即木块A的长度的测量值为3.50cm。
6．     电流表的示数     横截面积
【详解】[1][2]电阻是导体阻碍电流作用大小的一个物理量，当导体的电阻越大，阻碍电流的本领就越强，允许通过的电流就越小，因此实验中是通过观察电流表的示数的大小来判断电阻的大小；在温度不变时，导体的电阻由导体的材料、横截面积和长度决定，分析图中的电阻丝的长度和材料相同，横截面积不同，故研究导体的电阻与导体的横截面积是否有关。
7．     左     36     15     2.4
【详解】[1]在称量质量前，如图甲所示，指针偏右，说明天平右端下沉，调节天平平衡时，平衡螺母向相反的方向移动，平衡螺母向左移动。
[2]小石块的质量，等于砝码的质量加游码在标尺上所对的刻度值

[3]利用排水法测量小石块的体积，根据丙丁刻度值，小石块体积为

[4]小石块的密度为

8．     等于     反射光线、入射光线与法线在同一平面内     可逆
【详解】（1）①[1]由图知道，反射光OB与ON的夹角是反射角，入射光AO与ON的夹角是入射角，由光的根据反射定律知道，反射角等于入射角，所以反射光OB与ON的夹角应等于入射光AO与ON的夹角。
②[2]由于反射光线、入射光线和法线都在同一平面内，当纸板F转过一定的角度后，两块纸板不在同一平面上，所以在纸板F上就无法呈现出反射光线了，所以，这个现象说明了：反射光线、入射光线和法线都在同一平面内。
（2）[3]如果让光线逆着BO的方向射向镜面，这时的入射角为原来的反射角，根据光的反射定律，反射角等于入射角，这时的反射角为原来的入射角，所以会发现光线原路返回，即说明在反射现象中，光路是可逆的。
9．     97     98     小于     B
【详解】（1）[1]由图示知，温度计的分度值为1℃，刻度值由下到上变大，所以是零上，示数为97℃。
（2）[2]由表格数据知，水的温度升到98℃便保持不变，说明水已沸腾，所以此时水的沸点为98℃。
[3]在1标准大气压下，水的沸点为100℃，而此时水的沸点小于100℃，所以水面上方的气压小于1标准大气压。
（3）[4]由表格数据知，水沸腾前，温度不断升高；水沸腾时，温度保持不变。
A．图像A中，温度先升高，后保持不变，再升高，故A不符合题意；
B．图像B中，温度先升高，后保持不变，故B符合题意；
C．图像C中，温度先降低，后保持不变，故C不符合题意。
D．图像D中，温度一直降低，故D不符合题意。
故选B。
10．     当接入12Ω和15Ω电阻时，不能控制定值电阻R0两端电压为2.4V保持不变     见解析     保持其余步骤不变，可以在更换阻值为12Ω或15Ω的定值电阻进行试验时，将阻值为5Ω的定值电阻也一起串联到电路中，完成6次试验
【详解】（1）[1]当接入12Ω和15Ω电阻时，不能控制定值电阻R0两端电压为2.4V保持不变。
（2）[2]因R0与R串联，它们两个的电压与它们的电阻值成正比，当R0两端电压为2.4V时，R两端的电压为

根据串联分压得

当R0=15Ω时

即已超过了滑动变阻器的最大阻值10Ω。
（3）[3]保持其余步骤不变，可以在更换阻值为12Ω或15Ω的定值电阻进行试验时，将阻值为5Ω的定值电阻也一起串联到电路中，完成6次试验。
11．     见解析     60     1.1
【详解】（1）[1]由实验步骤可知，需要测量烧杯和盐水的总质量，烧杯和剩余盐水的总质量，量筒中盐水的体积，盐水的密度，如下表所示
烧杯和盐水的总质量m1/g
烧杯和杯内剩余盐水的总质量m2/g
量筒中盐水的体积V/cm3
盐水的密度
ρ盐水/（g/cm-3）





（2）[2]由图甲可知，量筒中盐水的体积是60mL=60cm3
[3]由图乙可知，烧杯和杯内剩余盐水的总质量
m2=50g+10g+2g=62g
盐水的密度
=1.1g/cm3
12．     温度计示数的变化量     电阻     R2
【详解】（1）①[1]电流通过电阻丝做功，消耗电能转化为内能，产生热量被煤油吸收，煤油的温度升高，温度计的示数发生变化，所以本实验是用温度计示数的变化量来反映电流通过导体产生热量多少的。
②[2]因两电阻丝串联，则通过两电阻的电流相等，又因通电时间相同，而两电阻的阻值不同，两烧瓶内的温度计的示数不同，故实验探究的是电流通过导体产生的热量与电阻的是否有关。
（2）[3]因，根据焦耳定律和[2]分析知，产生的热量多。
13．     缩小     左
【详解】（1）[1]由图可知，物距
u=50cm-20cm=30cm
像距
v=65cm-50cm=15cm
此时
u＞2f
成倒立缩小的实像。
（2）[2]凸透镜成实像时，物远像近像变小，蜡烛移至15cm刻度线处，透镜位置保持不动，物距变大，为在光屏上得到清晰的像，像距应该变小，应将光屏向左移动。
14．     0.25     电阻R的阻值保持不变     5.5
【详解】（1）[1]由图乙所示可知，灯泡额定电压为2.5V对应的电流为0.30A，小灯泡的额定功率为

（2）[2]由于灯丝电阻会受温度的影响。温度越高，灯丝的电阻越大。所以灯丝的电阻不是定值，无法控制无关变量，所以选择定值电阻R进行实验。
（3）[3]L和R串联后，电路中的电流最大为0.3A。由图乙可知，R两端的电压为3V，L两端的电压为2.5V，电源电压为

15．     m1g     时，小球在水中和酒精中静止时可能的状态有：小球在水中、酒精中均漂浮；小球在水中漂浮，在酒精中悬浮
【详解】(1)[1]由阿基米德原理可得

(2)[2]时，小球在水中和酒精中静止时可能的状态有：小球在水中、酒精中均漂浮；小球在水中漂浮，在酒精中悬浮。
16．N
【详解】小磁针静止时北极(小磁针涂黑端)，所指的方向为磁场的方向，根据磁感线方向的规定，从北极出来回到南极，读图可以看出，左侧A端条形磁铁N极．
17．物体A到平面镜的距离
【详解】实验需要多组A、B到平面镜的距离u、v，来得到普遍规律，所以步骤②是：改变物体A到平面镜的距离，在平面镜后面改变物体B的位置，直至B与A的像完全重合时，用刻度尺分别测出A、B到平面镜的距离u、v并记录在表格中。
18．     B     B物质在熔化过程中4～8min温度保持不变
【详解】[1][2]由表中数据可知，B物质在熔化过程中4～8min温度保持不变，有固定的熔点，所以属于晶体的是B物质。
19．          因为木块A相对于地面静止，所以在水平方向上滑动摩擦力f与拉力F拉二力平衡，即f=F拉     压力一定时，接触面越粗糙，滑动摩擦力越大
【详解】(1)[1]当木块A相对于地面静止时，木块A受力平衡，水平方向上受到向左的摩擦力和向右的拉力，二者大小相等，如图所示：
。
[2]因为木块A相对于地面静止，所以在水平方向上滑动摩擦力f与拉力F拉二力平衡，即f=F拉。
(2)[3]根据实验过程可知，实验中物体A对木板B的压力是一定的，只是改变B表面的粗糙程度，从表格中的数据可以得出结论：当压力一定时，接触面越粗糙，滑动摩擦力越大。
20．          89     0.5
【详解】(1)③[1]铜线的体积为

铜线的横截面积为

(2)[2][3]由图可知，该卷铜线的质量为

铜线的横截面积为

21．     41Ω          11Ω
【详解】(1)[1]由图可知，当电流为0.2A时，MN之间的电阻为41Ω。
(2)[2]电路中总电阻为

待测电阻R的表达式

(3)[3]由图可知，当电流为0.2A时，电源电压为

由图可知，当电流为0.3A时，电源电压为

解得：R0=4Ω，U=9V，由于电流表量程是0.6A，所以当电路中的最大电流为I=0.6A时，测量的电阻值最小，则该电表测量的最小电阻为
