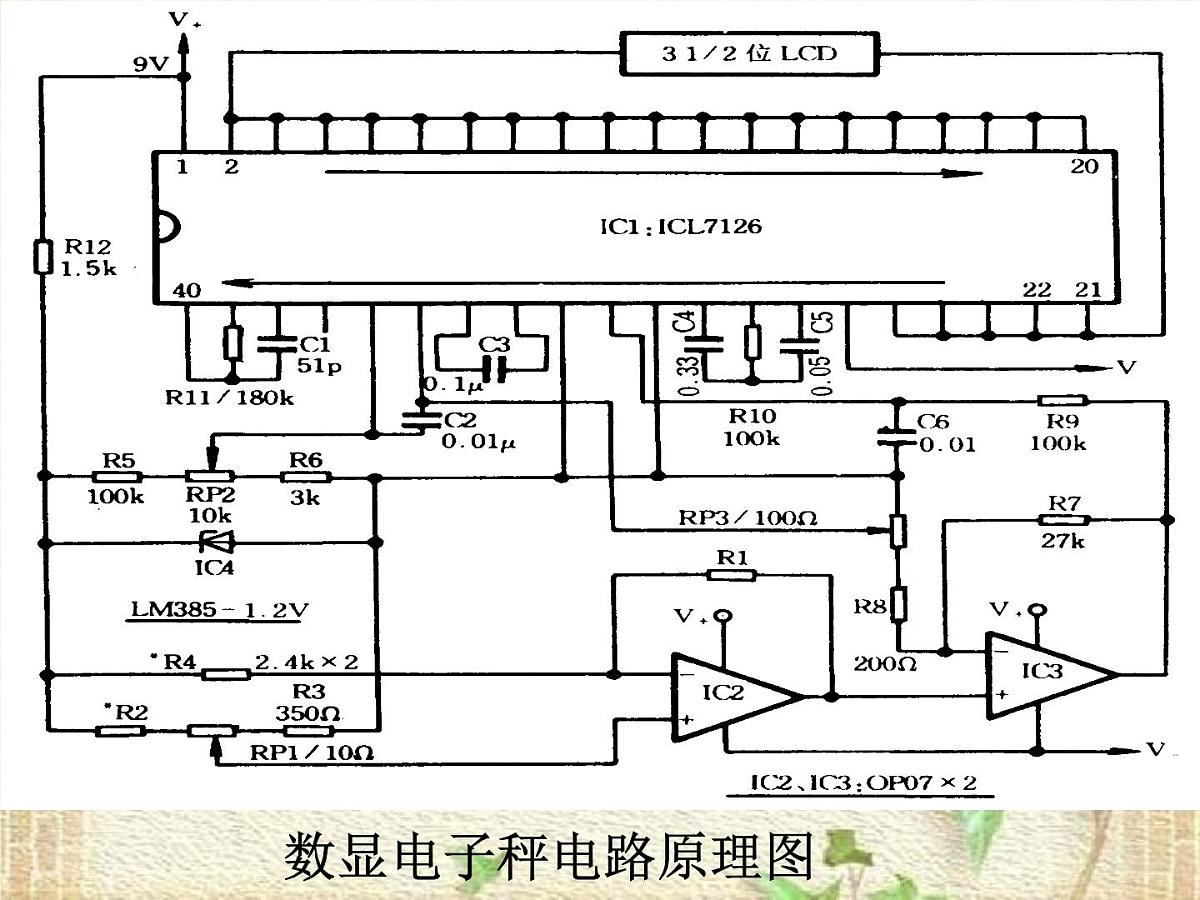

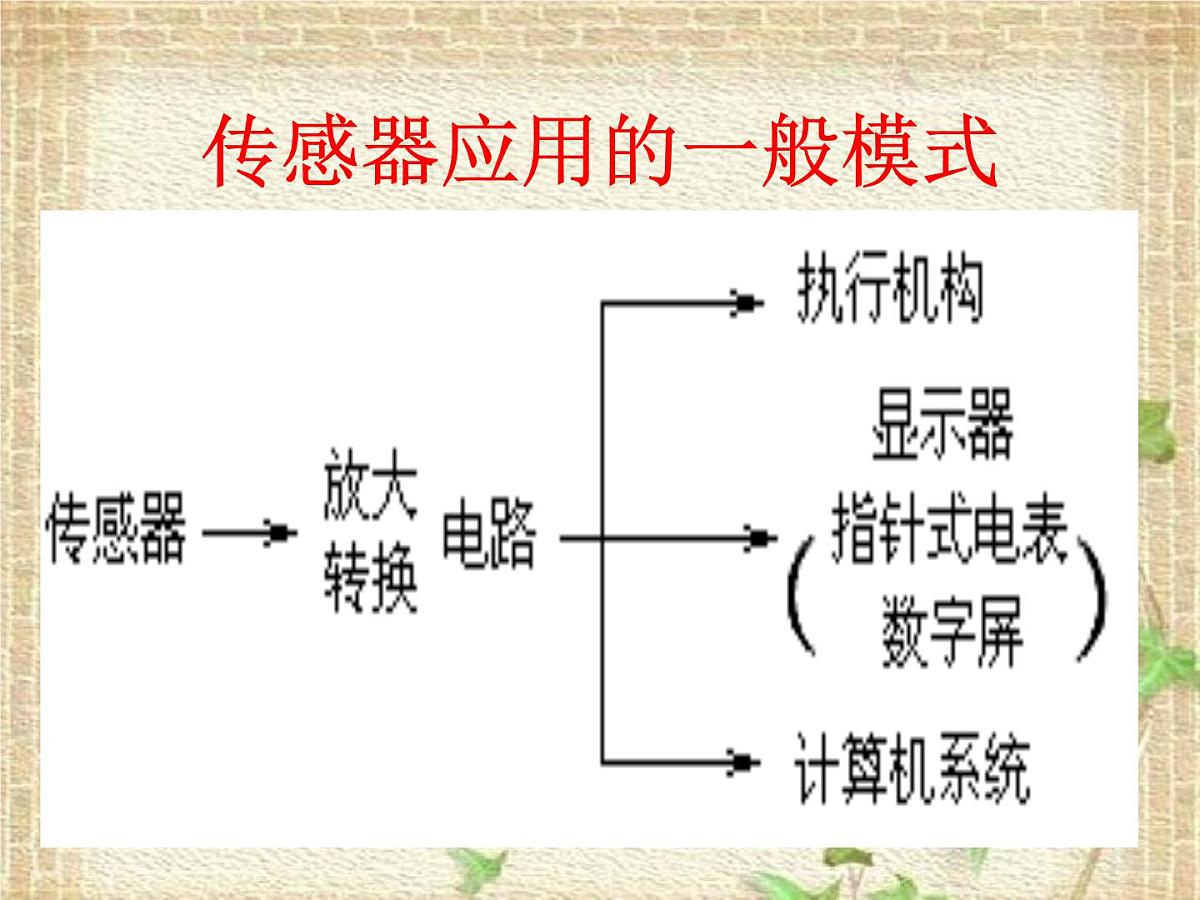

这是一份人教版 (2019)选择性必修 第二册2 常见传感器的工作原理及应用示范课ppt课件，共32页。PPT课件主要包含了光控设备，传感器应用的一般模式，金属梁，数显电子秤电路原理图，ABD，动圈式话筒，金属膜片，永久磁铁，优点保真度好，绝缘支架等内容，欢迎下载使用。

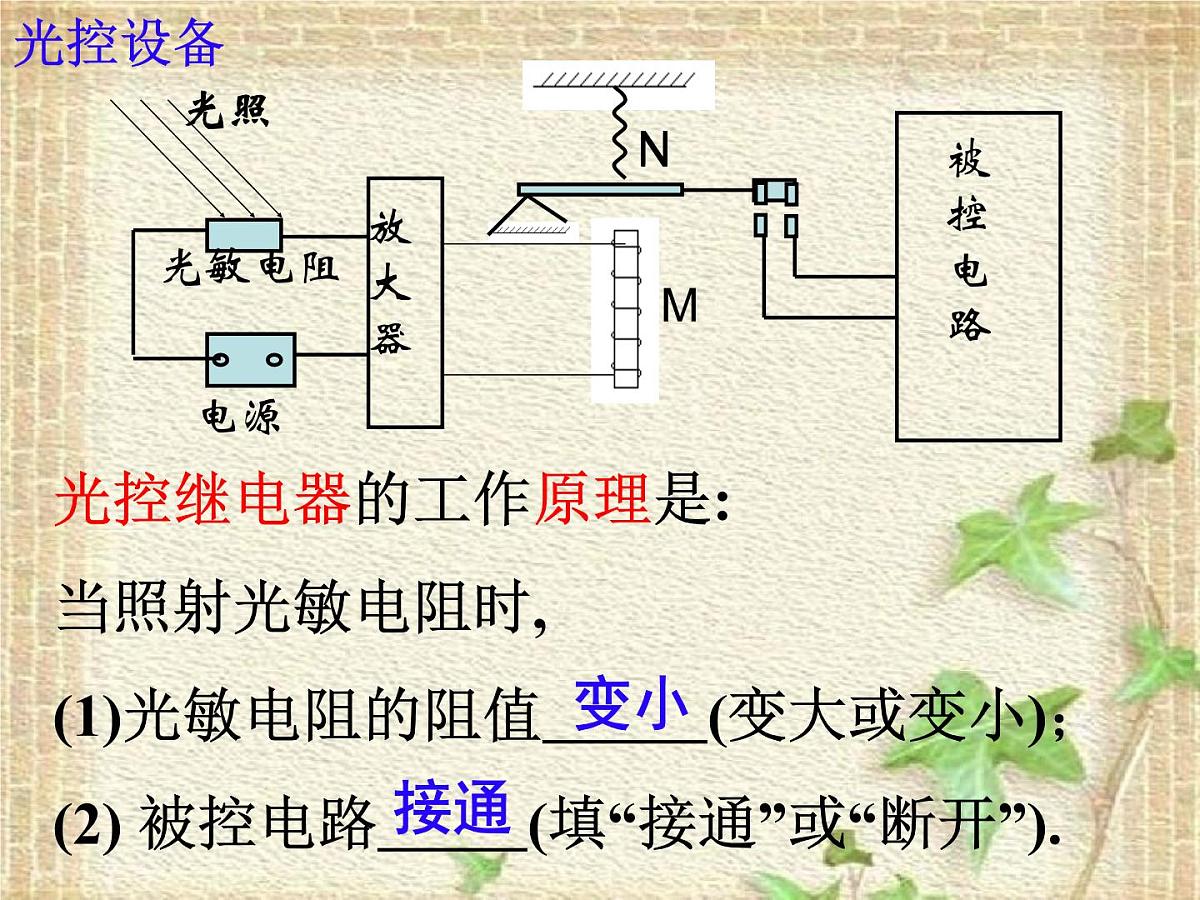

光控继电器的工作原理是:当照射光敏电阻时,(1)光敏电阻的阻值 (变大或变小)； (2) 被控电路 (填“接通”或“断开”).

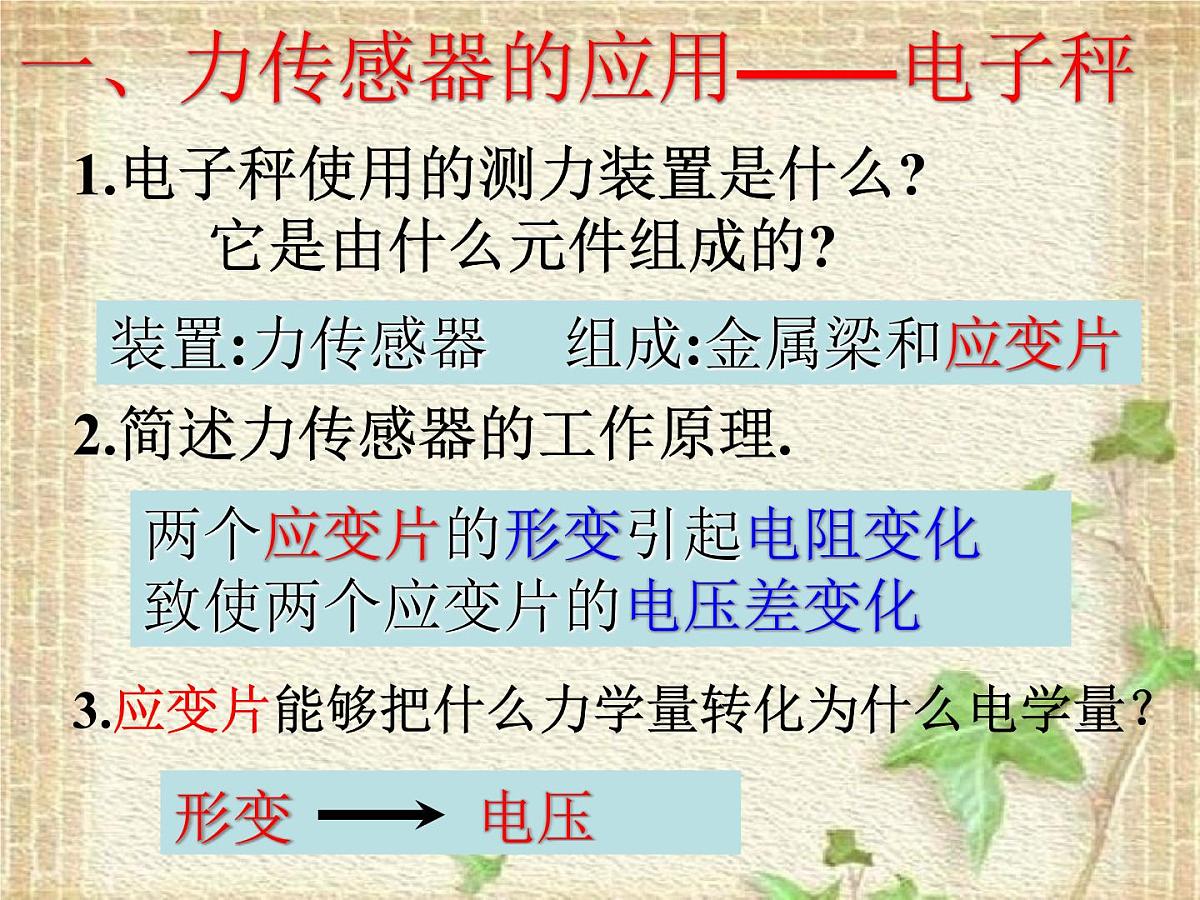

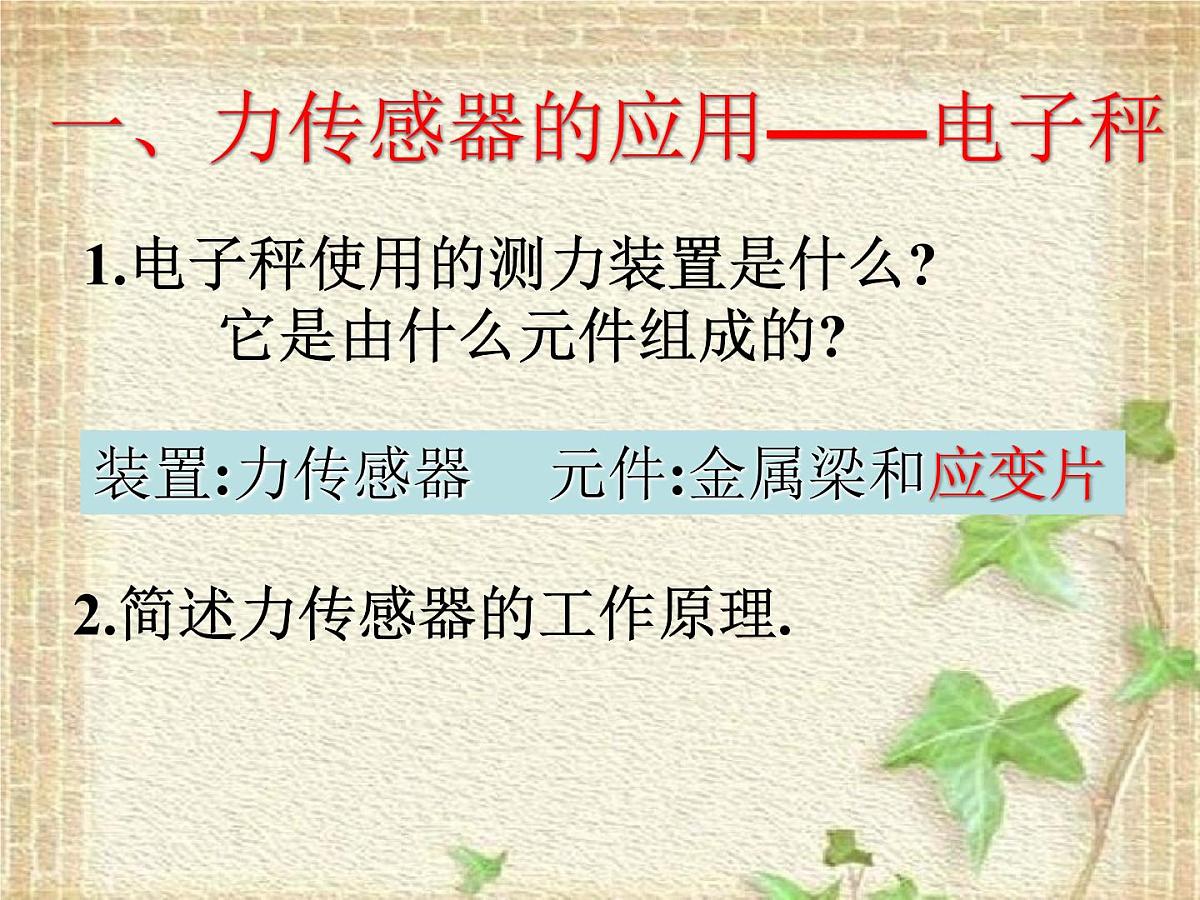

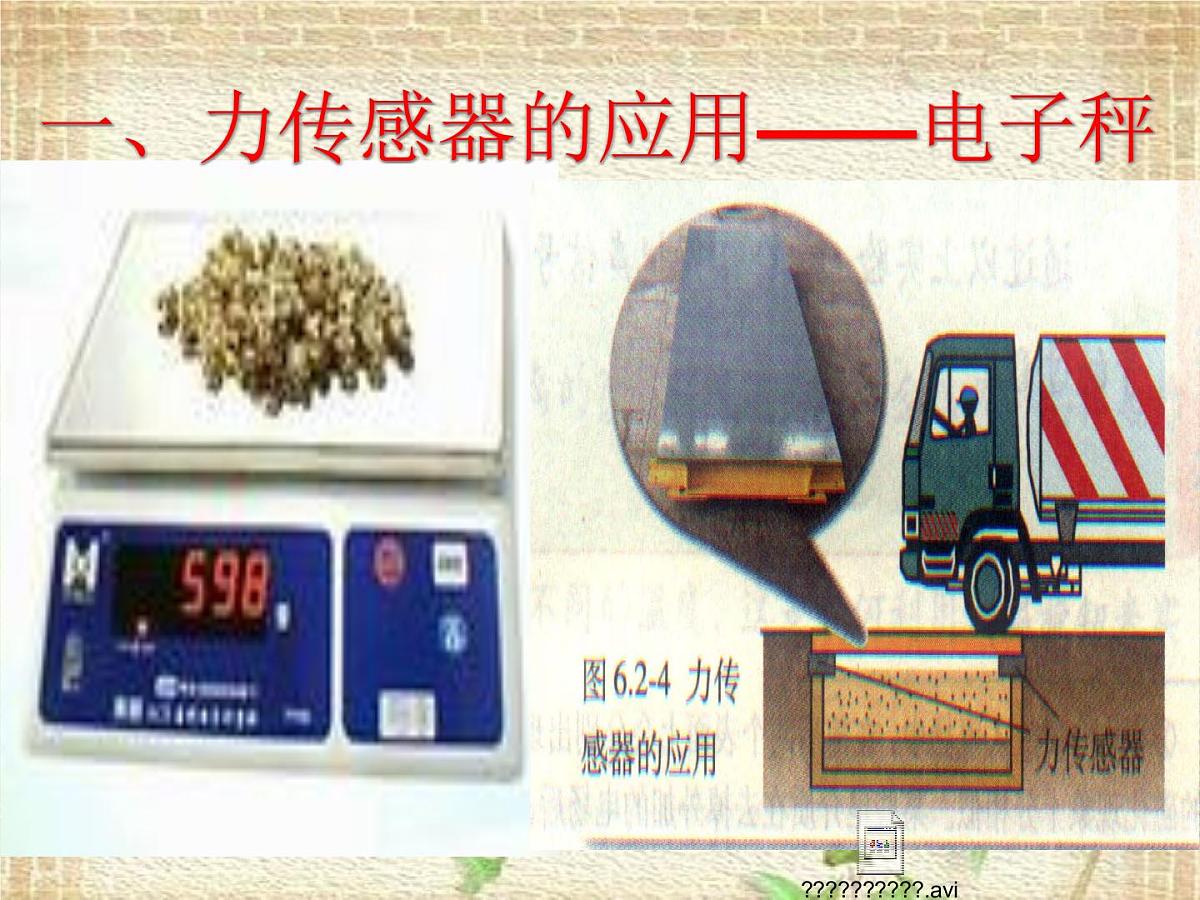

一、力传感器的应用——电子秤
1.电子秤使用的测力装置是什么? 它是由什么元件组成的?
2.简述力传感器的工作原理.
装置:力传感器 元件:金属梁和应变片

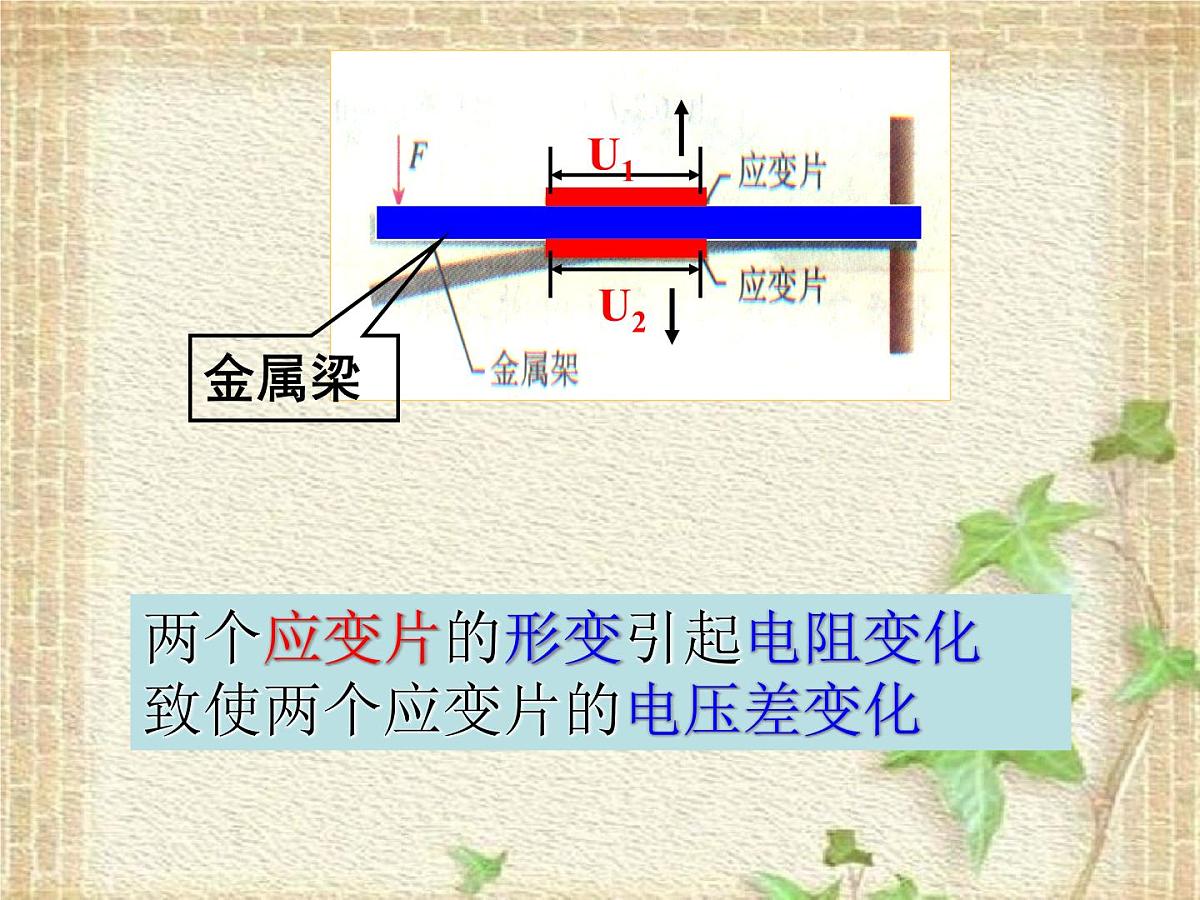

两个应变片的形变引起电阻变化 致使两个应变片的电压差变化
3.应变片能够把什么力学量转化为什么电学量？
装置:力传感器 组成:金属梁和应变片
练习1.关于电子秤中应变式力传感器的说法正确的是 （ ）A.应变片常用半导体材料制成B.当应变片的表面拉伸时,其电阻变大反之,变小C.传感器输出的是应变片上的电压D.外力越大,输出的电压差值也越大
二、声传感器的应用——话筒
阅读教材56页有关内容,思考并回答:（1）话筒的作用是什么？（2）说明动圈式话筒的工作原理和工作过程.（3）说明电容式话筒的工作原理和工作过程.这种话筒的优点是什么？（4）驻极体话筒的工作原理是什么？有何优点？
话筒的作用是把声信号转化为电信号
膜片在声波下振动,使得与膜片相连的线圈中产生随声波变化的感应电流.
工作原理:电磁感应.
练习2:唱卡拉OK用的话筒,内有传感器.其中有一种是动圈式的,它的工作原理是在弹性膜片后面粘接一个轻小的金属线圈,线圈处于永磁体的磁场中,当声波使膜片前后振动时,就将声音信号转变为电信号.下列说法正确的是( )A.该传感器是根据电流的磁效应工作的B.该传感器是根据电磁感应原理工作的C.膜片振动时,穿过金属线圈的磁通量不变D.膜片振动时,金属线圈中不会产生感应电动势
原理:Q是绝缘支架,薄金属膜M 和固定电极N 形成一个电容器,被直流电源充电.当声波使膜片振动时,电容发生变化,电路中形成变化的电流,于是电阻两端就输出了与声音变化规律相同的电压.
练习3：电容式话筒将声音信号被话筒转化为电信号,其中导致电容变化的原因可能是容器两板间的( )A.距离变化 B.正对面积变化C.介质变化 D.电压变化
3、驻极体话筒：原理:电介质极化.(它由内部的驻极体塑料膜感受声波. 工作电压: 3～6 V.)
特点：体积小,重量轻,价格便宜,灵敏度高,常用在盒式录音机、声控玩具等便宜的家电上
1.话筒的作用是把______信号转化为___信号.
2.动圈式话筒的工作原理：
3.电容式话筒的工作原理：
4.驻极式话筒的工作原理：
三、温度传感器的应用:1.电熨斗
1.双金属片温度传感器
思考：双金属片温度传感器的作用是什么？
作用：控制电路的通断.
原理:热胀冷缩常温下两触点分离.温度升高,两种金属膨胀性能不同,双金属片形状发生变化,使触点接触.
(1)双金属片温度传感器
(2)双金属片温度传感器在电熨斗中的应用
思考与讨论：①常温下,上、下触点应是接触的还是分离的？当温度过高时,双金属片将怎样起作用？②熨烫棉麻衣物和熨烫丝绸衣物需要设定不同的温度,这是如何使用调温旋钮来实现的？
思考与讨论：①常温下,上、下触点应是接触的还是分离的？当温度过高时,双金属片将怎样起作用？
答：常温下,上、下触点应是接触的,但温度过高时, 由于双金属片受热膨胀系数不同,上部金属膨胀大,下部金属膨胀小,则双金属片向下弯曲,使触点分离,从而切断电源,停止加热．温度降低后,双金属片恢复原状,重新接通电路加热,这样循环进行,起到自动控制温度的作用．
思考与讨论：②熨烫棉麻衣物和熨烫丝绸衣物需要设定不同的温度,这是如何使用调温旋钮来实现的？
答：熨烫棉麻衣物和熨烫丝绸衣物需要设定不同的温度,此时可通过调温旋钮调节升降螺丝,升降螺丝带动弹性钢片升降,从而改变触点接触的难易,达到控制在不同温度的目的．
思考与讨论：1、为什么温度较高时压缩机自动工作,达到设定低温后就自动停止工作？2、凸轮为什么可以改变设定的温度？
三、温度传感器的应用:2.电冰箱
思考与讨论：1、应该把恒温箱中的加热器接在 A、B 还是 C、D 之间呢？2、要使箱内温度保持100℃,可变电阻R′值应调节多大？
三、温度传感器的应用:3. 恒温箱
一、力传感器的应用——电子秤二、声传感器的应用——话筒 三、温度传感器的应用—— 1.电熨斗; 2.电冰箱; 3. 恒温箱 力传感器是把力信号转换成电信号； 声传感器是把声信号转换为电信号; 温度传感器常用做自动控制开关．
小结:传感器的应用(一)
例题1：演示位移传感器的工作原理如右图示,物体M在导轨上平移时,带动滑动变阻器的金属滑杆p,通过电压表显示的数据,来反映物体位移的大小x.假设电压表是理想的,则下列说法正确的是 ( )A. 物体M运动时,电源内的电流会发生变化B. 物体M运动时,电压表的示数会发生变化C. 物体M不动时,电路中没有电流D. 物体M不动时,电压表没有示数
例2. 惯性制导系统已广泛应用于导弹工程中,这个系统的重要元件是加速度计.加速度计的构造和原理的示意图如图示,沿导弹长度方向按装的固定光滑杆上套一个质量为m的滑块,滑块的两侧分别与劲度系数均为k的弹簧相连,两弹簧的另一端与固定壁相连.滑块原来静止,弹簧处于自然长度.滑块上有指针,可通过标尺测出滑块的位移,然后通过控制系统进行制导.1.设某段时间内导弹沿水平方向运动,指针向左偏离O点的距离为S,则这段时间内导弹的加速度 （ ） A. 方向向左,大小为 k S/m B．方向向右,大小为 k S/m C．方向向左,大小为 2k S/m D. 方向向右,大小为 2k S/m
