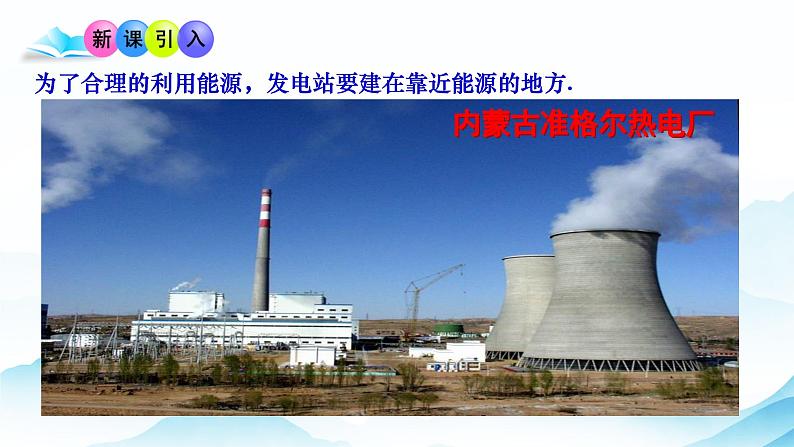

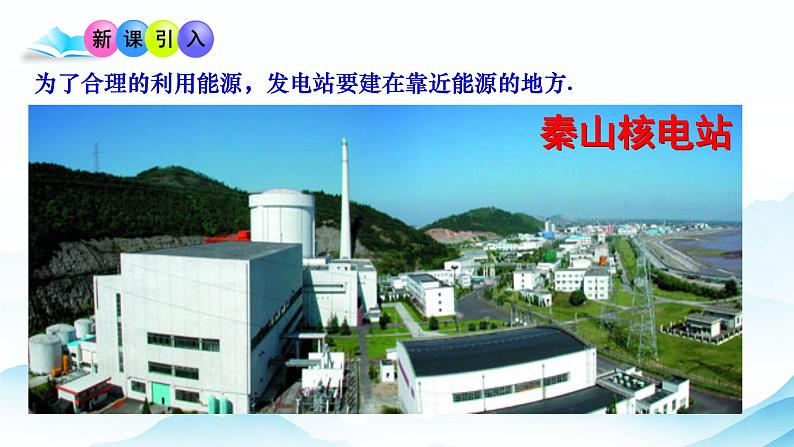

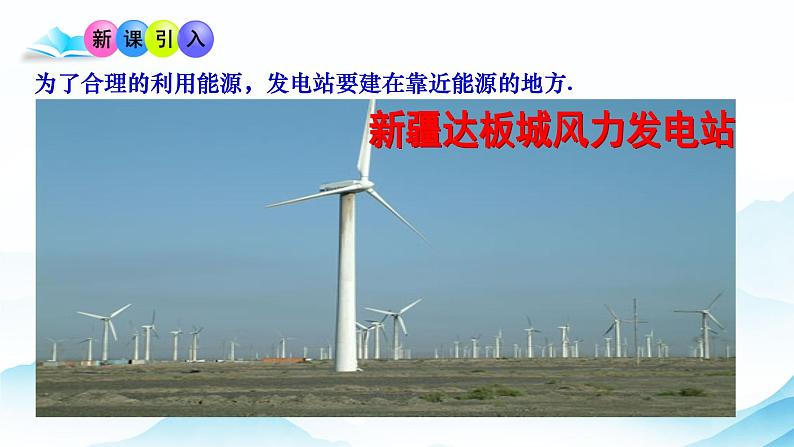

为了合理的利用能源，发电站要建在靠近能源的地方.
用电的地方却很多，例如:
有的地方离发电站很远，因此需要把电能输送到远方，这就涉及电能的输送问题。即:
观看视频并思考：为什么要高压输电呢？

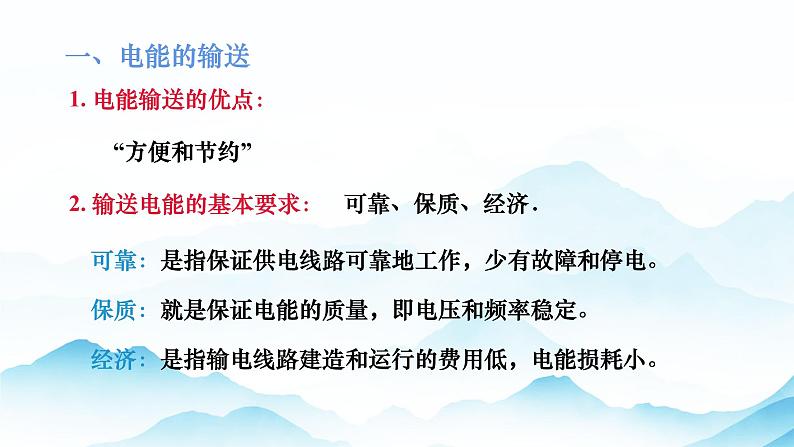

1. 电能输送的优点：
2. 输送电能的基本要求：
可靠：是指保证供电线路可靠地工作，少有故障和停电。
保质：就是保证电能的质量，即电压和频率稳定。
经济：是指输电线路建造和运行的费用低，电能损耗小。

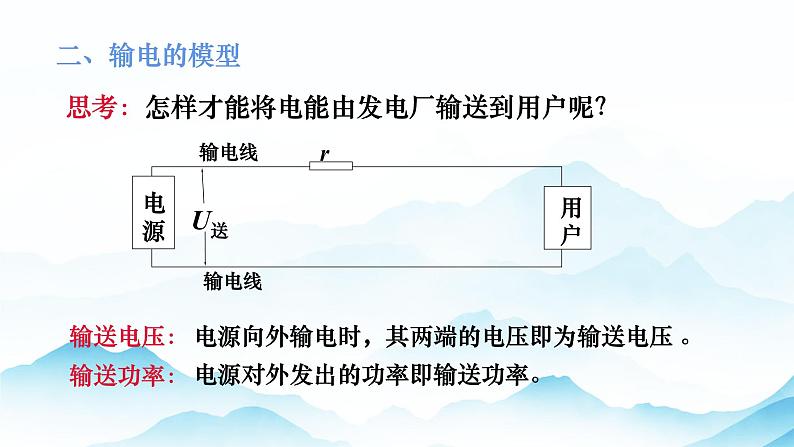

电源向外输电时，其两端的电压即为输送电压 。
电源对外发出的功率即输送功率。
在输电线上有功率损失。
若输电电流为I，输电线的电阻为r，则功率损失为ΔP=I2r
　　若输送的功率为P，输电电压为U，电线的总长度为L，横截面积为S，电阻率为 ，则功率损失可表示为：
三、降低能耗的两个途径
3. 若采用减小导线电阻的方法，在输电线长度一定的情况下，应采用 什么措施？
2. 降低输电损耗的途径是什么？
(3) 减少材料的电阻率ρ
(1)减少输电线的长度L
(2) 增加导线的横截面积S
4. 若采用减小导线中电流的方法，又应采用什么措施？
由于电站的装机容量一定，因此电站向外输送的电功率是一定的，即在实际中不能以用户少用或不用电来减少输电线上的功率损失。
远距离输送交流电都采用高压输电．我国正在研究用比330 kV高得多的电压进行输电．采用高压输电的优点是(　　) A. 可节省输电线的材料 B. 可根据需要调节交流电的频率 C. 可减小输电线上的能量损失 D. 可加快输电的速度
把功率为22KW的电能用总电阻为2Ω的导线输送到远方的用户，用220V的电压输电，导线损失的功率为多少？若改用22KV的电压输电，导线损失的功率又为多少？
22KV输电，损失的功率为
220V输电，损失的功率为
1. 在高压输电三个回路中，各部分的功率、电压和电流关系如何？
2. 在高压输电模型中，设发电机的输出功率为P，输送电压为U1，输电线的电阻r，升压变压器的原副线圈匝数分别为n1，n2，降压变压器原副线圈分别为n3，n4，你能算出线路中损失的功率和电压吗？用户得到的功率和电压分别是多少？
在发电机与升压变压器原线圈组成的回路中
1. 根据上述结果高压输电能否真的有效降低能量损耗及电压损耗？
2. 是不是输电电压越高越好？为什么？
2. 不是。电压越高，对输电线路和变压器的要求越高，建设费用越高。实际输送电能时，要综合考虑，如输送功率的大小、距离的远近、技术和经济要求等，要依照不同情况选择合适的输电电压。
1. 常用的输电模式有几种？各是什么？
2. 我国远距离输电采用的电压有哪几种？
低压输电：输电功率为100 kW以下，距离为几百米以内，一般 采用220 V的电压输电。
高压输电：输电功率为几千千瓦到几万千瓦，距离为几十千米到 几百千米，一般采用35 kV或110 kV的电压输电。
超高压输电：输电功率为10万千瓦以上，距离为几百千米，必须 采用220 kV或更高的电压输电。
有110 kV、220 kV、330 kV，输电干线采用500 kV超高压，西北电网的电压甚至达到750 kV。
采用电网供电的优点是什么？
可以在能源产地使用大容量发电机组，降低一次能源的输送成本，获得最大的经济效益。同时，电网可以减少断电的风险，调剂不同地区电力供需平衡，保障供电质量。
在如图所示的远距离输电电路图中，升压变压器和降压变压器均为理想变压器，发电厂的输出电压和输电线的电阻均不变，随着发电厂输出功率的增大，下列说法中正确的有(　　)A．升压变压器的输出电压增大B．降压变压器的输出电压增大C．输电线上损耗的功率增大D．输电线上损耗的功率占总功率的比例增大
例4.发电机的端电压为220 V，输出功率44 kW，输电导线的电阻为0.2 Ω，如果用初、次级线圈匝数之比为1∶10的升压变压器升压，经输电线后，再用初、次级线圈匝数比为10∶1的降压变压器降压供给用户．(1)画出全过程的线路示意图；(2)求用户得到的电压和功率；(3)若不经过变压而直接送到用户，求用户得到的电压和功率．
(1)示意图如图所示
