鲁科版高中物理必修第三册第3章章末综合提升课件+学案+练习含答案

这是一份鲁科版高中物理必修第三册第3章章末综合提升课件+学案+练习含答案，文件包含鲁科版高中物理必修第三册第3章章末综合提升课件ppt、鲁科版高中物理必修第三册章末综合测评3恒定电流含答案doc、鲁科版高中物理必修第三册第3章章末综合提升学案doc等3份课件配套教学资源，其中PPT共26页， 欢迎下载使用。

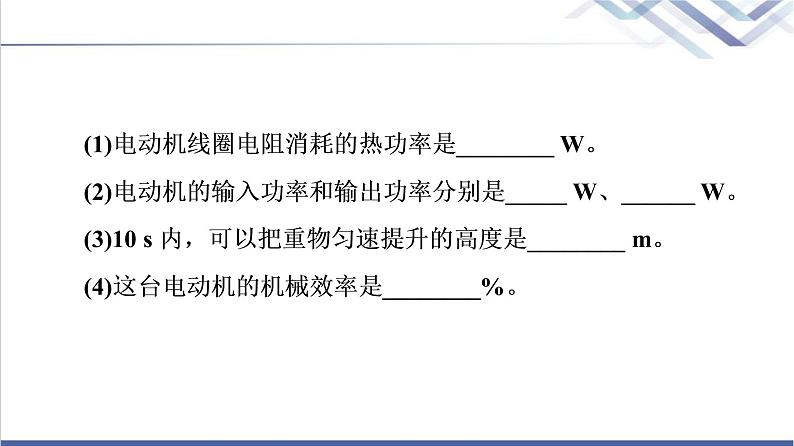

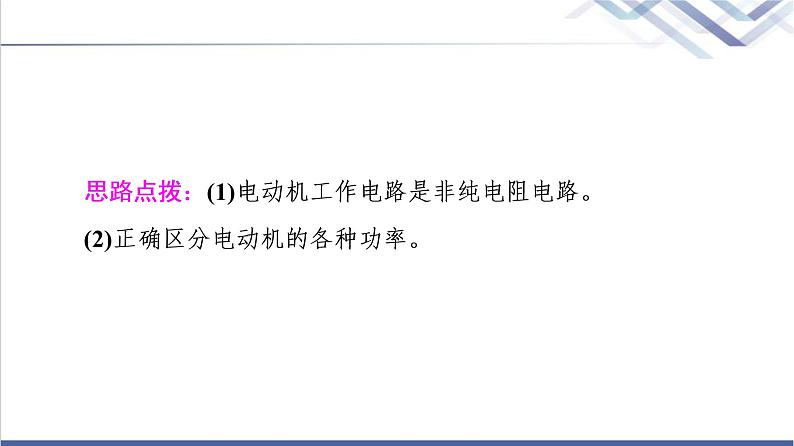

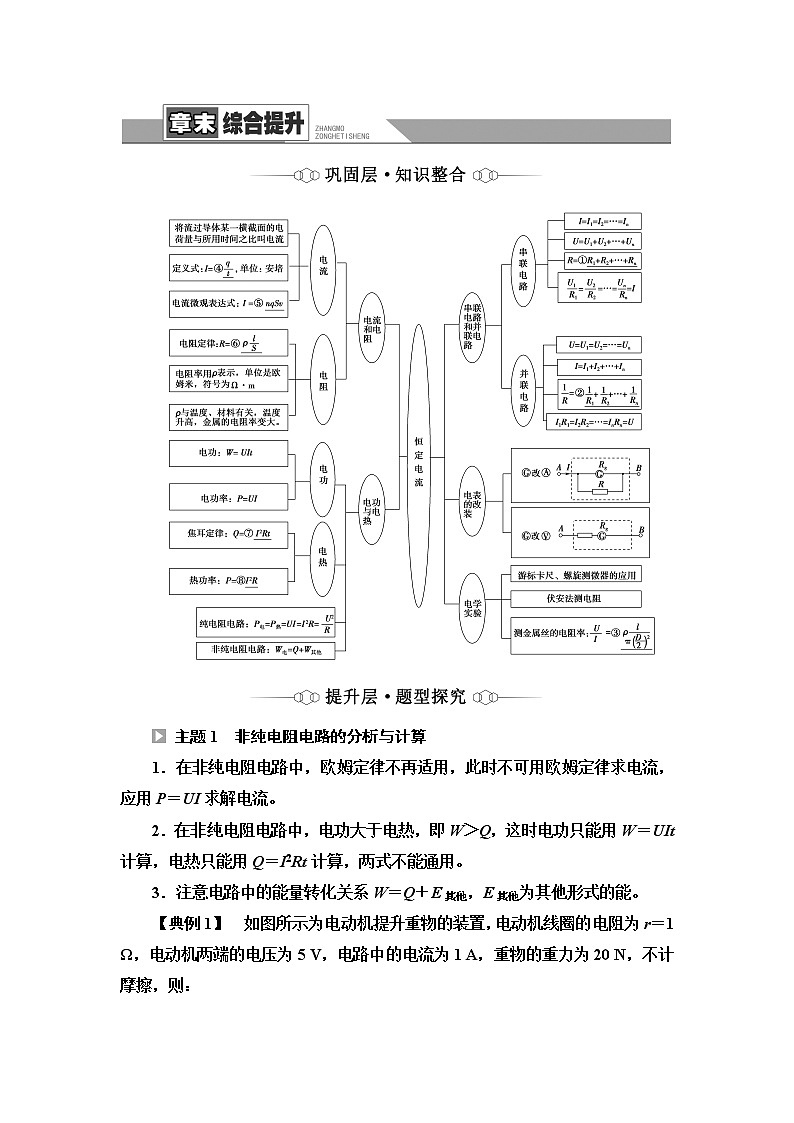

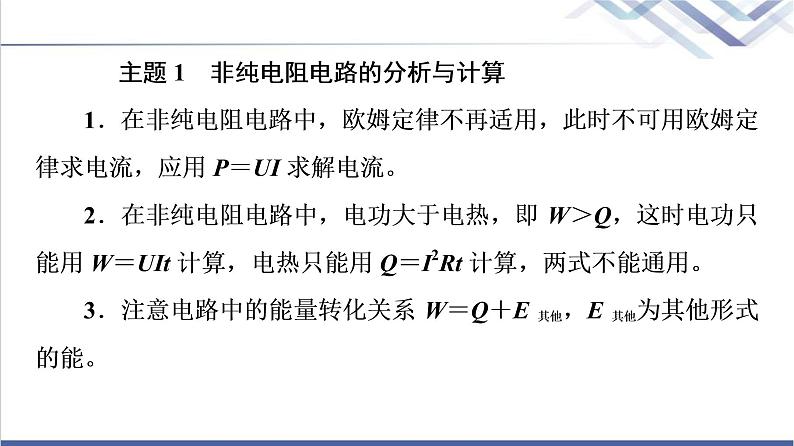

主题1　非纯电阻电路的分析与计算1．在非纯电阻电路中，欧姆定律不再适用，此时不可用欧姆定律求电流，应用P＝UI求解电流。2．在非纯电阻电路中，电功大于电热，即W＞Q，这时电功只能用W＝UIt计算，电热只能用Q＝I2Rt计算，两式不能通用。3．注意电路中的能量转化关系W＝Q＋E其他，E其他为其他形式的能。【典例1】　如图所示为电动机提升重物的装置，电动机线圈的电阻为r＝1 Ω，电动机两端的电压为5 V，电路中的电流为1 A，重物的重力为20 N，不计摩擦，则：(1)电动机线圈电阻消耗的热功率是________ W。(2)电动机的输入功率和输出功率分别是_____ W、______ W。(3)10 s内，可以把重物匀速提升的高度是________ m。(4)这台电动机的机械效率是________%。思路点拨：(1)电动机工作电路是非纯电阻电路。(2)正确区分电动机的各种功率。[解析]　(1)根据焦耳定律可知，电动机线圈电阻消耗的热功率为P热＝I2r＝12×1 W＝1 W。(2)电动机的输入功率等于输入电流与电动机两端电压的乘积，即P入＝IU＝1×5 W＝5 W输出功率等于输入功率减去发热消耗的功率，即P出＝P入－P热＝5 W－1 W＝4 W。(3)电动机输出的功率用来提升重物转化为机械功率，在10 s内，有P出t＝mgh解得h＝＝ m＝2 m。(4)机械效率η＝×100%＝80%。[答案]　(1)1　(2)5　4　(3)2　(4)80[一语通关]　电动机的几个功率(1)输入功率：电动机的总功率。由电动机电路的电流和电压决定，即P总＝UI。(2)输出功率：电动机做有用功的功率。如图所示，P出＝mgv(设重物匀速上升)。(3)热功率：电动机线圈有电阻，电流通过线圈时要发热，热功率P热＝I2r。(4)功率关系：P总＝P出＋P热。 主题2　以测电阻为核心的电学实验基础1．控制电路的选择控制电路即滑动变阻器在电路中的连接，常有两种不同的形式，图甲为限流式，图乙为分压式。甲　　　　　　　　　乙2．测量电路的选择测量电路的选择即电流表在电路中有两种接法，图丙为电流表内接法，图丁为电流表外接法。丙　　　　　　　丁3．电学实验仪器的选择选择电学实验器材主要是选择电表、滑动变阻器、电源等器材，一般要考虑四方面因素：(1)安全因素：通过电源、电阻和电表的电流不能超过其允许的最大电流。(2)误差因素：选用电表量程应考虑尽可能减小测量值的相对误差，电压表、电流表在使用时，其指针应偏转到满偏刻度的以上；使用欧姆表时宜选用指针尽可能在中间刻度附近的倍率挡位。(3)便于操作：选用滑动变阻器时应考虑对外供电电压的变化范围既能满足实验要求，又便于调节。在调节滑动变阻器时，应使其大部分电阻线都用到。(4)实验实际：除以上三个因素外，还应注重实验实际，如所用的电源与打点计时器的匹配问题等。4．实物图连接的注意事项(1)画线连接各元件，一般先从电源正极开始，按照电路原理图依次到开关，再到滑动变阻器，按顺序以单线连接方式将主电路中串联的元件依次串联起来；其次将要并联的元件再并联到电路中去。(2)连线时要将导线接在接线柱上，两条导线不能交叉。(3)要注意电表的量程和正、负接线柱，要使电流从电表的正接线柱流入，从负接线柱流出。【典例2】　某同学利用图(a)所示电路测量量程为2.5 V的电压表的内阻(内阻为数千欧姆)，可供选择的器材有：电阻箱R(最大阻值99 999.9 Ω)，滑动变阻器R1(最大阻值50 Ω)，滑动变阻器R2(最大阻值5 kΩ)，直流电源E(电动势3 V)，开关1个，导线若干。实验步骤如下：①按电路原理图(a)连接线路；(a)②将电阻箱阻值调节为0，将滑动变阻器的滑片移到与图(a)中最左端所对应的位置，闭合开关S；③调节滑动变阻器，使电压表满偏；④保持滑动变阻器滑片的位置不变，调节电阻箱阻值，使电压表的示数为2.00 V，记下电阻箱的阻值。回答下列问题：(1)实验中应选择滑动变阻器________(选填“R1”或“R2”)。(2)根据图(a)所示电路将图(b)中实物图连线。(b)(3)实验步骤④中记录的电阻箱阻值为630.0 Ω，若认为调节电阻箱时滑动变阻器上的分压不变，计算可得电压表的内阻为______ Ω(结果保留到个位)。[解析]　(1)滑动变阻器R1的阻值较小，在分压电路中便于调节，故实验中应选择滑动变阻器R1。(2)实物图连线如图所示。(3)电阻箱阻值为0时，电压表满偏电压Ug＝2.5 V，电阻箱阻值R＝630.0 Ω时，电压表的示数UV＝2.00 V，此时电阻箱两端的电压UR＝Ug－UV＝0.5 V，根据串联电路电压与电阻成正比可得＝，故Rg＝R＝×630.0 Ω＝2 520 Ω。[答案]　(1)R1　(2)连线图见解析　(3)2 520
