高中物理鲁科版 (2019)必修 第三册第2节 电势与等势面图片ppt课件

这是一份高中物理鲁科版 (2019)必修 第三册第2节 电势与等势面图片ppt课件，文件包含鲁科版高中物理必修第三册第2章第2节电势与等势面课件ppt、鲁科版高中物理必修第三册第2章第2节电势与等势面学案doc、鲁科版高中物理必修第三册课后素养落实6电势与等势面含答案doc等3份课件配套教学资源，其中PPT共49页， 欢迎下载使用。

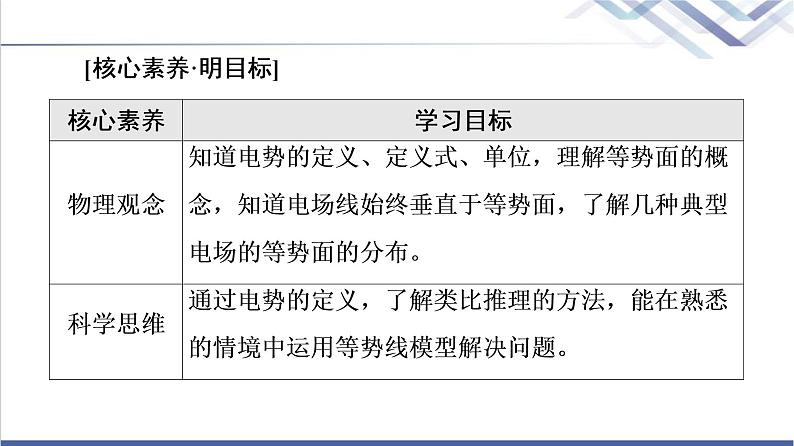

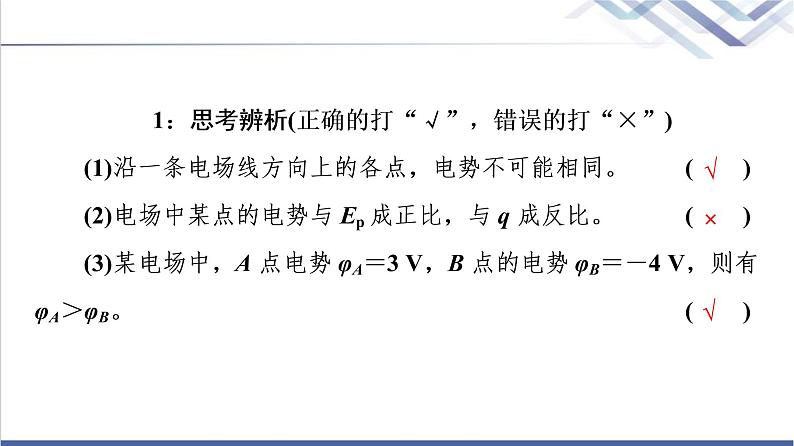

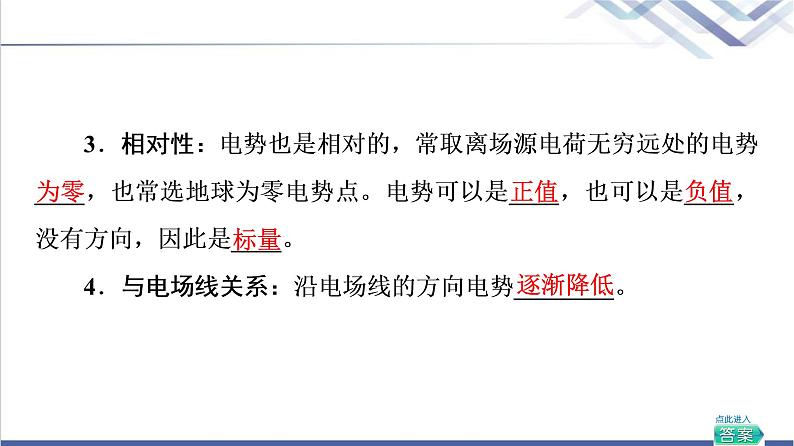

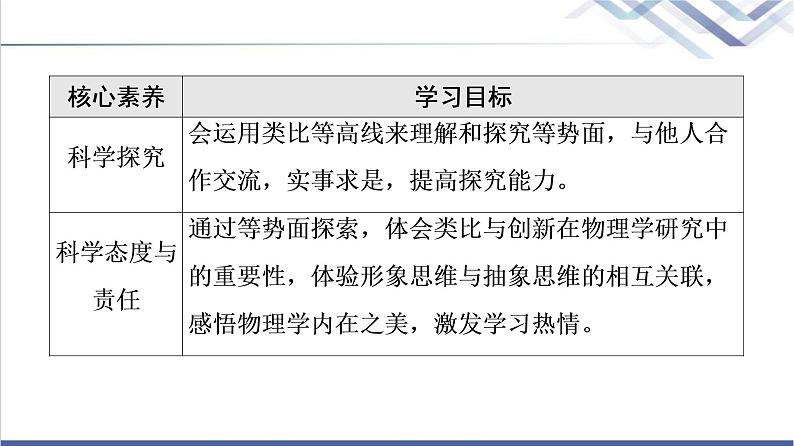

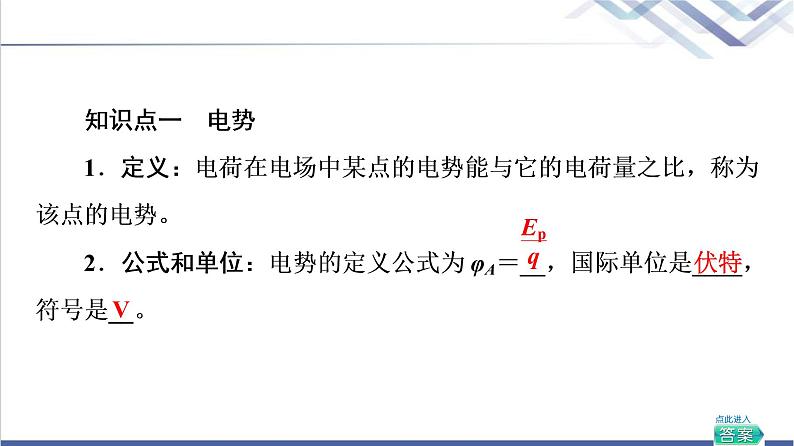

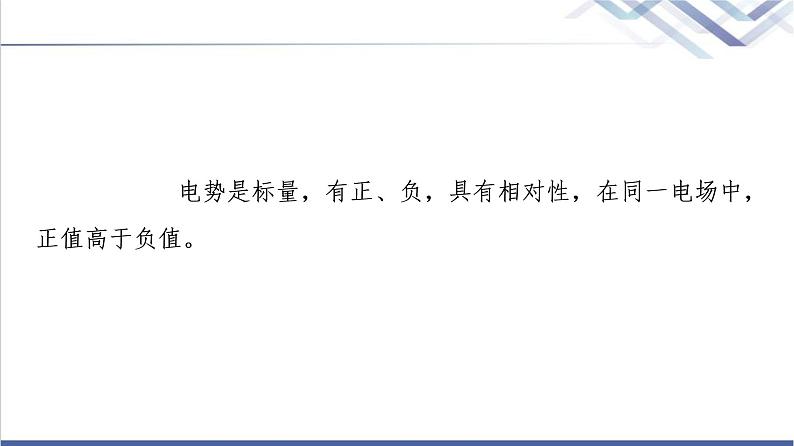

第2节　电势与等势面[核心素养·明目标]核心素养学习目标物理观念知道电势的定义、定义式、单位，理解等势面的概念，知道电场线始终垂直于等势面，了解几种典型电场的等势面的分布。科学思维通过电势的定义，了解类比推理的方法，能在熟悉的情境中运用等势线模型解决问题。科学探究会运用类比等高线来理解和探究等势面，与他人合作交流，实事求是，提高探究能力。科学态度与责任通过等势面探索，体会类比与创新在物理学研究中的重要性，体验形象思维与抽象思维的相互关联，感悟物理学内在之美，激发学习热情。知识点一　电势1．定义：电荷在电场中某点的电势能与它的电荷量之比，称为该点的电势。2．公式和单位：电势的定义公式为φA＝，国际单位是伏特，符号是V。3．相对性：电势也是相对的，常取离场源电荷无穷远处的电势为零，也常选地球为零电势点。电势可以是正值，也可以是负值，没有方向，因此是标量。4．与电场线关系：沿电场线的方向电势逐渐降低。　电势是标量，有正、负，具有相对性，在同一电场中，正值高于负值。1：思考辨析(正确的打“√”，错误的打“×”)(1)沿一条电场线方向上的各点，电势不可能相同。 (√)(2)电场中某点的电势与Ep成正比，与q成反比。 (×)(3)某电场中，A点电势φA＝3 V，B点的电势φB＝－4 V，则有φA＞φB。(√)知识点二　等势面1．定义：电场中电势相等的点构成的面。2．性质(1)在同一等势面上移动电荷，静电力不做功。(2)电场线与等势面垂直，方向由电势高的等势面指向电势低的等势面。(3)等差等势面密集处电场线密集，说明此处电场强度较大。　我们常画的等势面一般是等差等势面，即相邻两等势面间的电势的差值相等。2：思考辨析(正确的打“√”，错误的打“×”)(1)等势面上各点电势、场强均相同。 (×)(2)电荷在等势面上移动时不受电场力作用，所以不做功。 (×)3：填空如图所示，匀强电场中三点A、B、C，则三点电场强度大小关系为EA＝EB＝EC，电势高低关系为φC＞φA＞φB。 考点1　电势的理解及电势高低的判断电场线分布如图所示，电场中有a、b两点，试比较电场强度Ea和Eb的大小？电势φa与φb的高低？提示：Ea＜Eb，φa＞φb。1．电势的理解(1)电势的相对性：电场中某点的电势跟零电势位置的选取有关，常选取无限远处或大地的电势为零。(2)电势的固有性：电势φ＝是定义式，φ的大小由电场本身决定，与试探电荷、电荷的电性及电荷量均无关。(3)电势是标量：一般选无穷远处或大地处电势为零。正值表示该点电势高于零电势点，负值表示该点电势低于零电势点。正、负只表示大小，不表示方向。2．电势高低的判断方法判断角度判断方法场源电荷正负法取无穷远处电势为零，正电荷周围电势为正值，负电荷周围电势为负值；靠近正电荷处电势高，靠近负电荷处电势低电场线方向法沿着电场线方向电势逐渐降低；逆着电场线方向电势逐渐升高电场力做功法电场力做正功，电势能减少，若为正电荷，电势降低；若为负电荷，电势升高。电场力做负功，电势能增加，若为正电荷，电势升高；若为负电荷，电势降低电势能高低法正电荷的电势能大处电势高，负电荷的电势能大处电势低 【典例1】　如图所示，电子在一条电场线上从a点运动到b点，电势能增加，试判定a、b两点电势的高低。思路点拨：(1)沿电场线方向电势逐渐降低。(2)电场力做负功，电势能增加。(3)正电荷受力方向与电场线的切线方向相同，负电荷则相反。[解析]　解法一：利用电场线的方向来判断由于电势能增加，电场力一定做负功，即电场力方向和电荷运动方向相反，由b指向a，而负电荷所受电场力的方向和场强方向相反，场强方向应是由a指向b，因此电场线的方向是由a指向b。沿着电场线的方向电势越来越低，a点电势比b点电势高。解法二：利用电势能判断正电荷在电势越高的地方电势能越大，负电荷在电势越高的地方电势能越小，而本题已知条件是负电荷在a点电势能较低，故a点电势高。[答案]　a点电势比b点电势高由以上分析可知，电势高低的判断方法有多种，因此在具体应用时，可根据题目中的条件，灵活选择方法判断。[跟进训练]1．三个点电荷电场的电场线分布如图所示，图中a、b两点处的场强大小分别为Ea、Eb，电势分别为φa、φb，则下列关系正确的是(　　)A．Ea>Eb，φa>φbB．Ea<Eb，φa<φbC．Ea>Eb，φa<φbD．Ea<Eb，φa>φbC　[由图可以看出a处电场线更密，所以Ea>Eb；根据对称性，a处的电势应与右侧负电荷附近对称点的电势相等，再根据沿电场线方向电势降低可以判定φb>φa，故C正确。] 考点2　等势面的理解与计算如图所示为匀强电场中的等势面，把电荷从同一等势面上的A点移到B点时，电荷的电势能是否变化？静电力做功情况如何？等势面与电场线有何关系？提示：不变化，不做功，垂直。1．等势面的特点(1)在同一等势面上任意两点间移动电荷，电场力不做功。(2)在空间中两等势面不相交。(3)电场线方向总是和等势面垂直，且从电势较高的等势面指向电势较低的等势面。(4)在电场线密集的地方，等差等势面密集；在电场线稀疏的地方，等差等势面稀疏。(5)等势面是为了描述电场的性质而假想的面。(6)等势面的分布与电势零点的选取无关。2．几种常见电场的等势面等势面图形特点点电荷以点电荷为球心的一簇球面等量异种点电荷两簇对称的曲面等量同种点电荷两簇对称的曲面匀强电场垂直于电场线的一簇平面形状不规则的带电导体不规则曲面【典例2】　空间中P、Q两点处各固定一个点电荷，其中P点处为正电荷，P、Q两点附近电场的等势面分布如图所示，a、b、c、d为电场中的四个点。则下列判断正确的是(　　)A．P、Q两点处的电荷等量同号B．a点和b点的电场强度相同C．c点的电势低于d点的电势D．负电荷从a到c，电势能减少思路点拨：(1)根据等量同种或异种点电荷等势面判定。(2)电场强度是矢量，大小、方向都相同才相同。(3)沿电场线方向电势逐渐降低。D　[根据题图可知，该电场是等量异号点电荷的电场，故A错误；根据电场的对称性知，a、b两点的电场强度大小相等，而方向不同，故B错误；c点所在等势面距离P点(正电荷)比d点所在等势面距离P点近，故c点的电势较高，故C错误；负电荷从a到c，电场力做正功，所以电势能减少，故D正确。]等势面和电场线的应用(1)已知等势面的情况，可作等势面的垂线来确定电场线，并由“电势降低”的方向确定电场线的方向。(2)已知电场线时，可作电场线的垂线来确定等势面，并由“沿电场线方向电势降低”确定等势面的电势高低。[跟进训练]2．一对等量正点电荷的电场线(实线)和等势线(虚线)如图所示，图中A、B两点电场强度分别是EA、EB，电势分别是φA、φB，负电荷q在A、B时的电势能分别是EpA、EpB，下列判断正确的是(　　)A．EA＞EB，φA＞φB，EpA＜EpBB．EA＞EB，φA＜φB，EpA＜EpBC．EA＜EB，φA＞φB，EpA＞EpBD．EA＜EB，φA＜φB，EpA＞EpBA　[A处的电场线比B处的密集，故EA>EB；离正电荷越近电势越高，故φA>φB；负电荷在在电势高的地方电势能低，故EpA<EpB，故A正确。]1．在静电场中，关于场强和电势的说法正确的是(　　)A．电场强度大的地方电势一定高B．电势为零的地方场强也一定为零C．场强为零的地方电势也一定为零D．场强大小相同的点电势不一定相同D　[电场强度和电势没有必然联系，场强大的地方电势不一定高，电势高处的电场强度也不一定大，故选项D正确。]2．关于静电场的等势面，下列说法正确的是(　　)A．两个电势不同的等势面可能相交B．电场线与等势面处处相互垂直C．同一等势面上各点电场强度一定相等D．将一负的试探电荷从电势较高的等势面移至电势较低的等势面，电场力做正功B　[在静电场中，两个电势不同的等势面不会相交，选项A错误；电场线与等势面一定相互垂直，选项B正确；同一等势面上的电场强度可能相等，也可能不相等，选项C错误；电场线总是由电势高的等势面指向电势低的等势面，沿电场线移动负试探电荷时，电场力做负功，选项D错误。]3．(多选)如图所示，虚线同心圆是某静电场中的一簇等势面，其电势分别是φa、φb和φc，一带正电粒子射入电场中，运动轨迹如图中实线KLMN所示。由图可知(　　)A．粒子从K到L的过程中，静电力做负功，电势能增加B．粒子从M到N的过程中，静电力做负功，电势能增加C．φa＞φb＞φcD．φa＜φb＜φcAD　[由题图所示等势面的分布规律可知，该电场为点电荷的电场。由运动轨迹可知，运动的正粒子跟场源电荷的相互作用是排斥，所以场源电荷是正电荷。根据电场线与等势面垂直，电场线的分布是发散状辐射向外的，粒子从K到L受静电力的方向与速度方向成钝角，静电力做负功，电势能增加，A正确；从M到N，受到的静电力与速度方向成锐角，静电力做正功，电势能减少，B错误；根据沿电场线方向电势降低可知，D正确，C错误。]4．(新情境题，以“等势线分布图”为背景，考查电场强度、电势能的变化)如图为某一平面内非匀强电场的等势线分布图，已知相邻的等势线间的电势差大小相等，其中A、B两点的电势分别为φA＝10 V，φB＝2 V。(1)比较A、B两点电场强度的大小；(2)若将一电子从A点沿某一路径运动到B点，则电子的电势能如何变化？变化了多少？[解析]　(1)因B处等势面密，则B处电场强度大，即EB＞EA。(2)电子在A、B处的电势能分别为EPA＝－1.6×10－18J，EPB＝－3.2×10－19J，由A到B，ΔEp＝EPB－EPA＝1.28×10－18J，增加了1.28×10－18J。[答案]　(1)EB＞EA　(2)增加　1.28×10－18J回归本节知识，自我完成以下问题：1．写出电势的定义及定义式。提示：电荷在电场中某点的电势能与它的电荷量之比，称为该点的电势。φ＝2．试写出电场线与电势的关系。提示：沿电场线方向电势逐渐降低。3．试写出等势面的性质？提示：(1)在同一等势面上移动电荷，电场力不做功。(2)电场线与等势面垂直。(3)等差等势面密处电场强度大。
