二、公交IC卡收费系统
ＩＣ卡在生活中的应用实例有哪些？

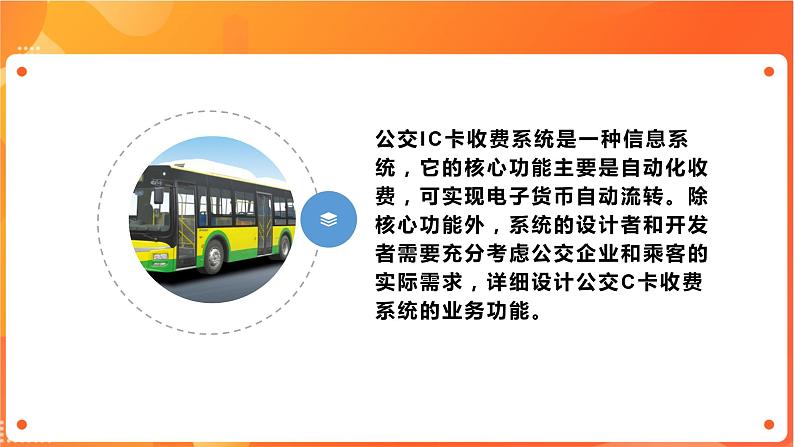

公交IC卡收费系统是一种信息系统，它的核心功能主要是自动化收费，可实现电子货币自动流转。除核心功能外，系统的设计者和开发者需要充分考虑公交企业和乘客的实际需求，详细设计公交C卡收费系统的业务功能。
公交IC卡又称公共交通卡，简称交通卡，是一种集成电路卡(Integrated Circuit Card)。
信息系统（infrmatin system）是由人员、硬件、软件、数据和网络构成的人机交互系统，主要用于信息的输入、存储、处理和输出。

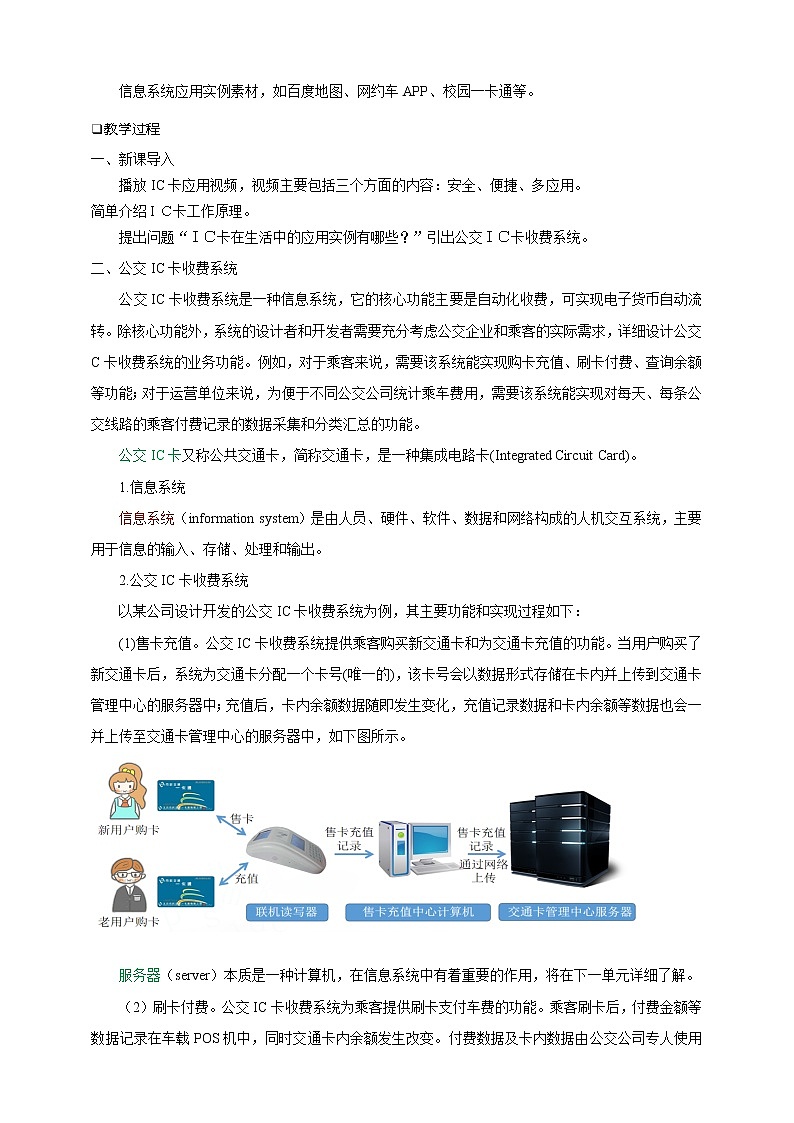

公交IC卡收费系统提供乘客购买新交通卡和为交通卡充值的功能。当用户购买了新交通卡后，系统为交通卡分配一个卡号(唯一的)，该卡号会以数据形式存储在卡内并上传到交通卡管理中心的服务器中；充值后，卡内余额数据随即发生变化，充值记录数据和卡内余额等数据也会一并上传至交通卡管理中心的服务器中，如下图所示。
公交IC卡收费系统为乘客提供刷卡支付车费的功能。乘客刷卡后，付费金额等数据记录在车载POS机中，同时交通卡内余额发生改变。付费数据及卡内数据由公交公司专人使用数据采集器从车载POS机上收集，最后经公交公司的数据采集中心汇总，并通过网络上传至交通卡管理中心服务器，如下图所示。
公交公司数据采集中心计算机
公交IC卡收费系统把存储在交通卡管理中心的刷卡付费数据按不同公交公司进行分类汇总，并通过银行账户进行资金划拨，实现交通卡管理中心与各公交公司之间的交易结算，如下图所示。
刷卡付费、售卡充值和交易结算三个基本业务功能分别形成三个相对独立的子系统，并通过网络同交通卡管理中心连接在一起，共同实现公交IC卡收费系统的业务功能，如左图所示。
公交IC卡收费系统的现金流和业务流如下图所示。
公交IC卡收费系统的每一个子系统都具有输入、存储、处理、输出和控制等信息处理功能。如下图所示。
信息系统是针对不同使用场景、为解决特定问题、应不同用户的需求而设计和开发的。不同的信息系统所提供的业务功能各异，但大多以实现业务流程的自动化、智能化为主要目标。
从信息活动的角度看，信息系统的基本功能是进行信息处理，具体包括输入、存储、处理、输出和控制，为用户提供有用、准确和及时的信息。
通过输入设备(键盘、鼠标或触摸屏等)人工输入数据或使用传感器采集外部数据。
利用存储设备存储数据。
对数据进行处理和加工，使原始数据转换为有用信息。
以各种方式输出处理后的有用信息，如屏幕显示或打印机输出等。
对构成系统的各种信息处理设备进行控制和管理，即通过程序对整个信息加工、处理、传输、输出等环节进行控制。
