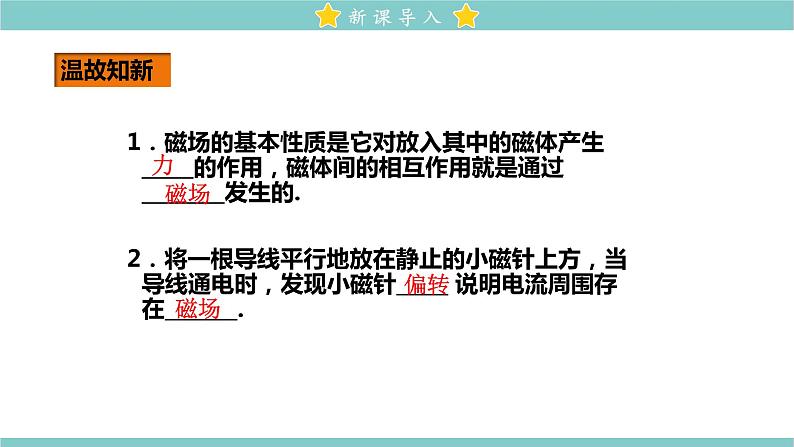

1．磁场的基本性质是它对放入其中的磁体产生_____的作用，磁体间的相互作用就是通过________发生的.2．将一根导线平行地放在静止的小磁针上方，当导线通电时，发现小磁针_____ 说明电流周围存在_______.

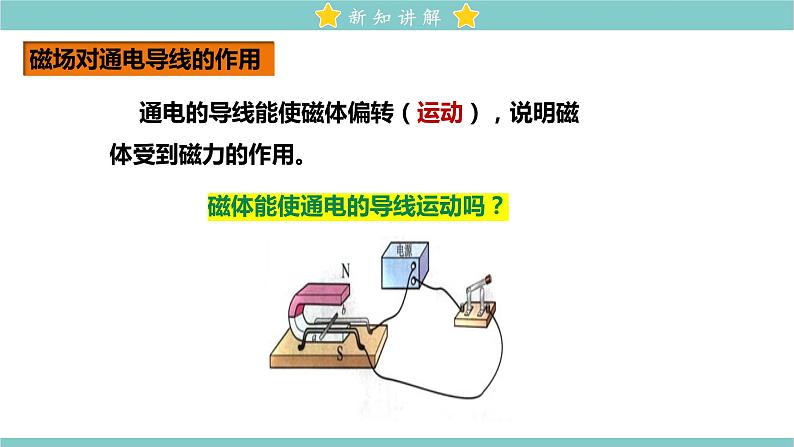

通电的导线能使磁体偏转（运动），说明磁体受到磁力的作用。
磁体能使通电的导线运动吗？

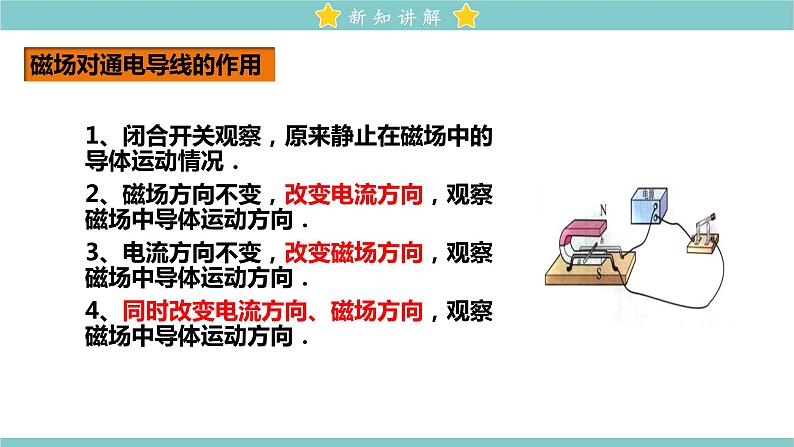

1、闭合开关观察，原来静止在磁场中的导体运动情况．2、磁场方向不变，改变电流方向，观察磁场中导体运动方向．3、电流方向不变，改变磁场方向，观察磁场中导体运动方向．4、同时改变电流方向、磁场方向，观察磁场中导体运动方向．

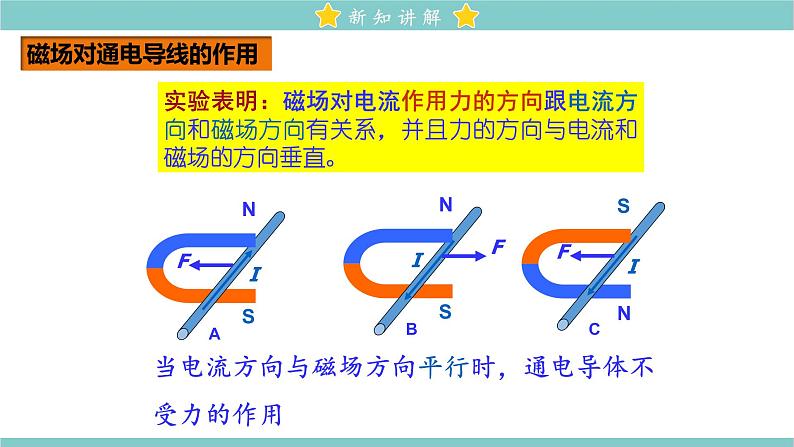

实验表明：磁场对电流作用力的方向跟电流方向和磁场方向有关系，并且力的方向与电流和磁场的方向垂直。
当电流方向与磁场方向平行时，通电导体不受力的作用

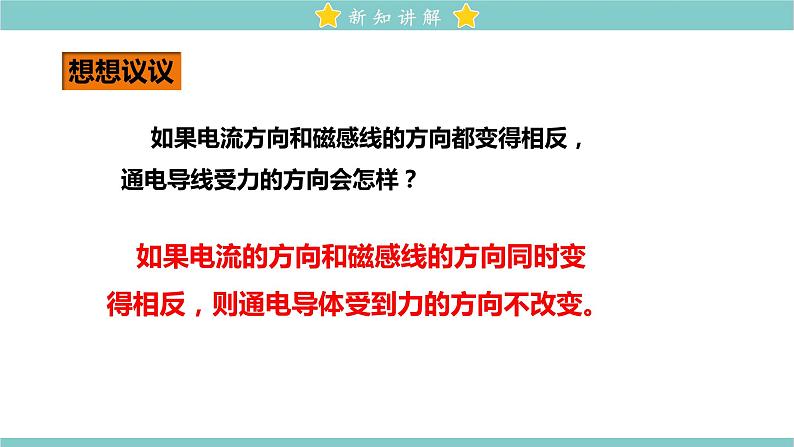

如果电流的方向和磁感线的方向同时变得相反，则通电导体受到力的方向不改变。
如果电流方向和磁感线的方向都变得相反，通电导线受力的方向会怎样？

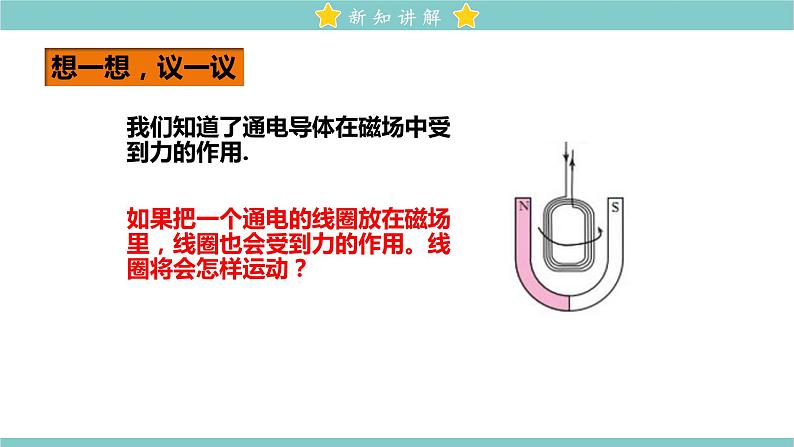

我们知道了通电导体在磁场中受到力的作用.如果把一个通电的线圈放在磁场里，线圈也会受到力的作用。线圈将会怎样运动？
通电线圈在磁场中会发生转动
但是当线圈的平面与磁场垂直时，就会停止转动……
把一段粗漆包线绕成3cm×2cm的矩形线圈，漆包线在线圈的两端各伸出3cm。然后，用小刀刮两端引线的漆皮，左端全部刮掉，右端只刮上半周或下半周。用硬金属丝做两个支架，固定在硬纸板上。两个支架分别与电池的两极相连。把线圈放在支架上，线圈下放一块强磁铁。给线圈通电并用手轻推一下，线圈就会不停地转下去。
电动机的原理：通电导线在磁场中受到力的作用。
1.转 子：能够转动的部分（线圈）。2.定 子：固定不动的部分（磁体）。
线圈在磁场中的受力情况
甲 线圈受到的力使它顺时针转动
乙 线圈由于惯性会越过平衡位置
丙 线圈受到的力使它逆时针转动
转动不能进行下去，若要使线圈连续转动，怎么办？
通电导体在磁场中受力转动，最终停在平衡位置。理解：平衡位置→通电线圈的平面与磁感线垂直时，线圈受到磁场力为一对平衡力，此时线圈的位置为平衡位置。
换向器及时改变线圈中的电流方向或磁场方向(即越过平衡位置)从而改变受力方向，使转动一直进行下去。
实际的电动机是利用换向器使它连续转动的。
1.原理：当线圈转到另一半和电刷接触时就改变了电流方向,从而受力方向改变使线圈连续转到下去。2.作用：当线圈转过平衡位置,及时改变线圈电流方向,使线圈得以连续转动。
直流电动机(电动玩具、录音机等小型电器)
交流电动机(电风扇、洗衣机等家用电器)
电动机的优点：结构简单、控制方便、体积小、效率高
扬声器的线圈中通入携带声音信息、时刻变化的电流，使得它在一瞬间和下一瞬间受到不同的力，于是带动纸盆振动起来，发出了声音。
1、如图所示装置，通电瞬间直导线向左摆动，这表明 对电流有力的作用；若要使直导线向右摆动，可改变电流 （大小、方向）。
2、如图装置是电动机的工作模型，在工作过程中， 起了关键的作用，它能使线圈刚刚转过 时，就自动改变线圈中的 ，从而实现通电线圈在磁场中的连续转动。
