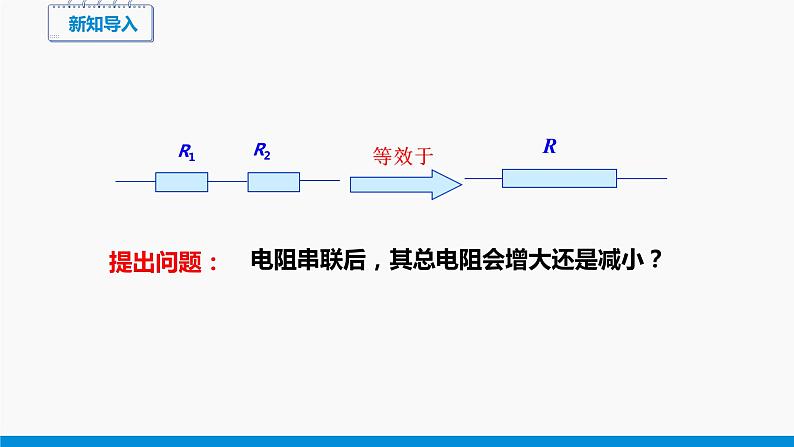

电阻串联后，其总电阻会增大还是减小？

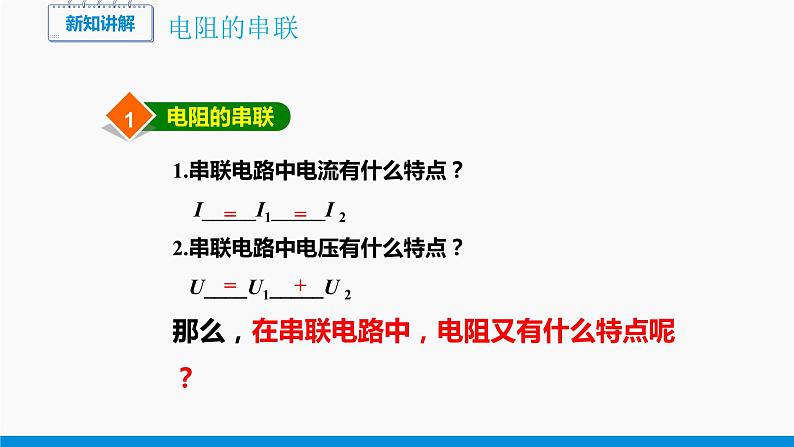

1.串联电路中电流有什么特点？ I_____I1_____I 22.串联电路中电压有什么特点？ U____U1_____U 2那么，在串联电路中，电阻又有什么特点呢？

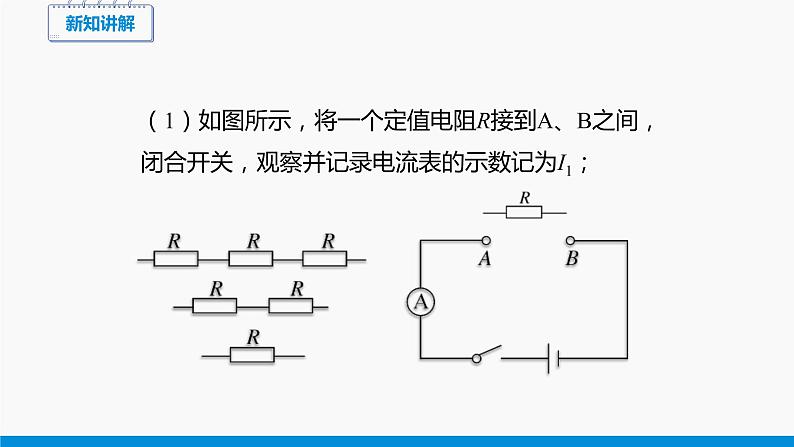

（1）如图所示，将一个定值电阻R接到A、B之间，闭合开关，观察并记录电流表的示数记为I1；

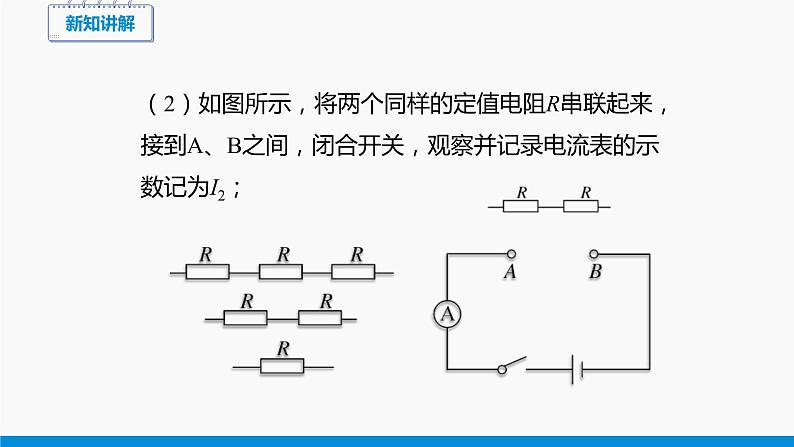

（2）如图所示，将两个同样的定值电阻R串联起来，接到A、B之间，闭合开关，观察并记录电流表的示数记为I2；

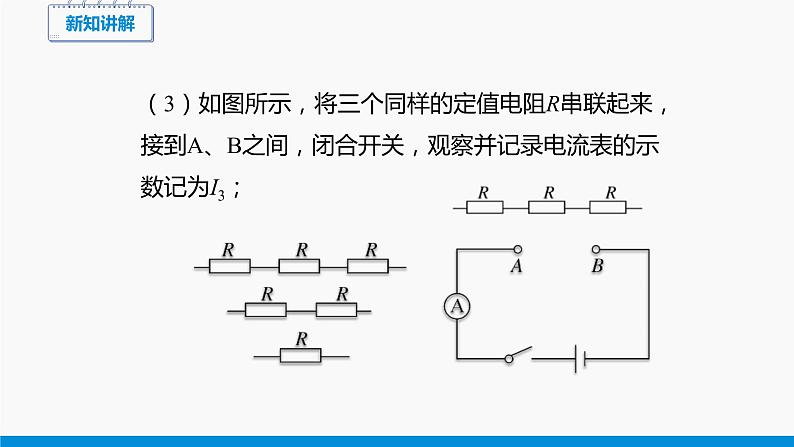

（3）如图所示，将三个同样的定值电阻R串联起来，接到A、B之间，闭合开关，观察并记录电流表的示数记为I3；

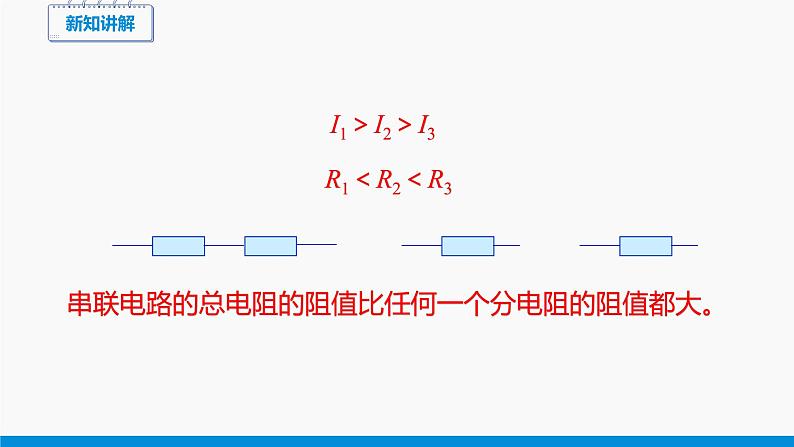

串联电路的总电阻的阻值比任何一个分电阻的阻值都大。

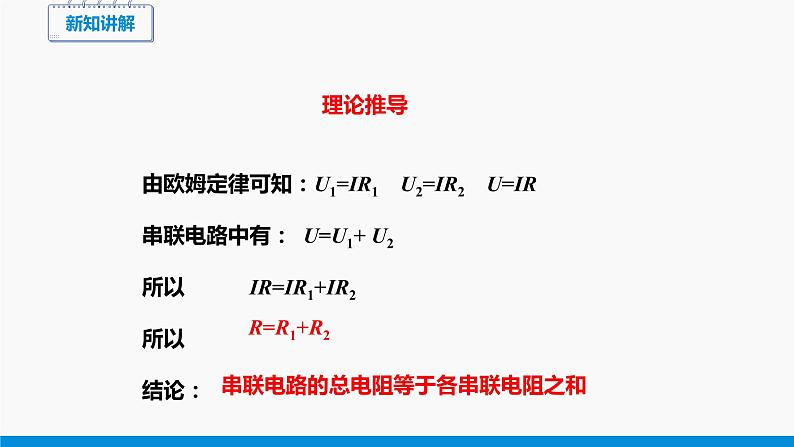

由欧姆定律可知：U1=IR1 U2=IR2 U=IR串联电路中有： U=U1+ U2所以 IR=IR1+IR2 所以结论：
串联电路的总电阻等于各串联电阻之和
上述结论是由两个电阻串联的电路推导出的，它适用于3个、4个、多个电阻串联的情况吗?（同学们自己进行推导，然后得出结论。）
当有n个电阻 R1、R2、R3、…、Rn串联时，总电阻 R=R1+R2+R3 +…+Rn。n个阻值为R0的相同电阻串联，其总电阻R＝nR0。
1. 并联电路中电流有什么特点？ I_____I1_____I22. 并联电路中电压有什么特点？ U_____U1_____U2 [思考] 电阻的串联相当于增加了导体的长度，电阻的并联，相当于增加了什么？电阻并联后的总电阻是增大了还是减小了？
提出问题：电阻并联后，其总电阻会增大还是减小？
如图所示，由于导体的电阻与导体的横截面积有关，横截面积越大电阻越小。几个电阻并联后相当于增大了导体的横截面积，所以总电阻应当比各个分电阻小。
（2）如图所示，将两个相同的电阻R并联，接到A、B之间，闭合开关，观察并记录电流表的示数记为I2；
（3）如图所示，将三个相同的电阻R并联，接到A、B之间，闭合开关，观察并记录电流表的示数记为I3；
电阻并联后总电阻的阻值比任何一个分电阻的阻值小。
理论推导由欧姆定律可知：并联电路中有： I=I1+I2所以
分析：因为 > , 所以R
