2022-2023年高考物理一轮复习 电路与电路图专题训练 课件

这是一份2022-2023年高考物理一轮复习 电路与电路图专题训练 课件，共16页。PPT课件主要包含了有关电路图的解题方法，课后练兵等内容，欢迎下载使用。

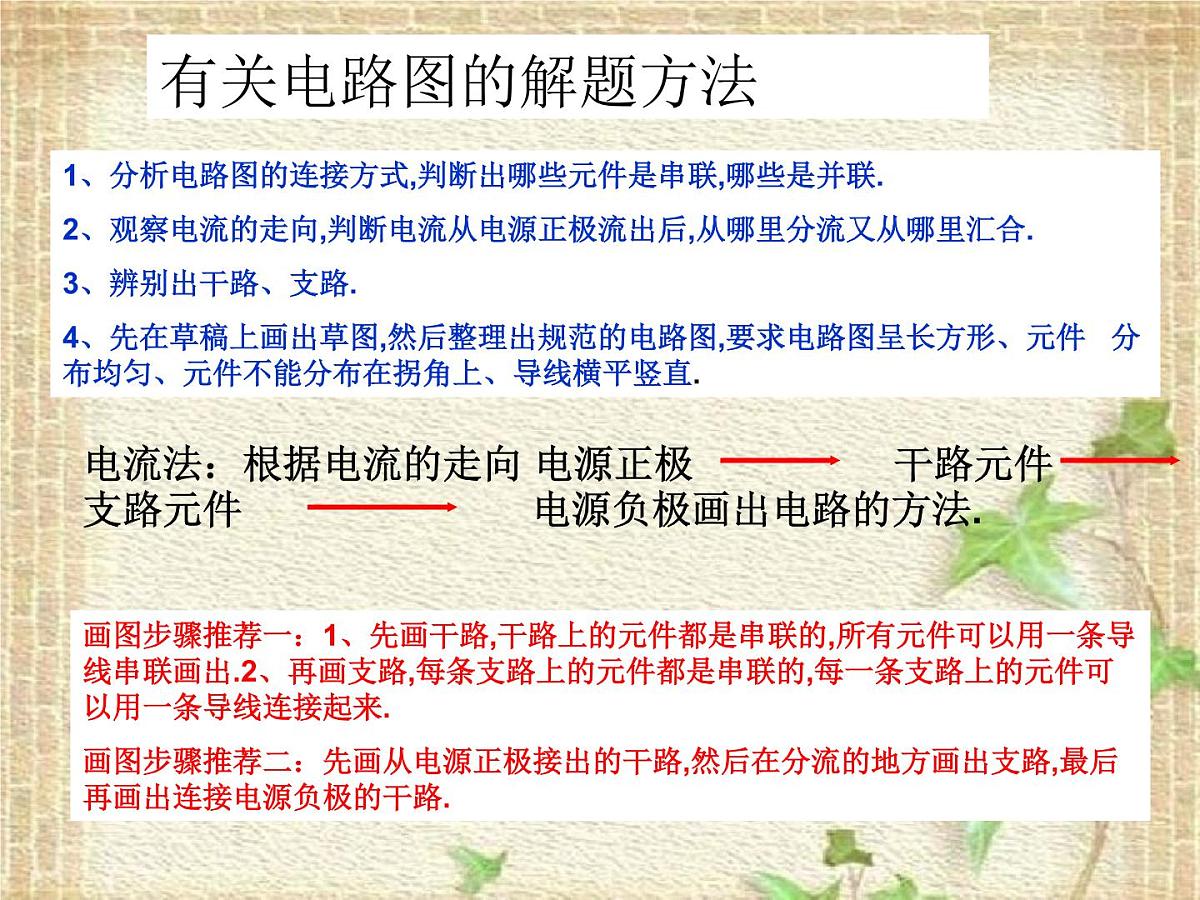

1、分析电路图的连接方式,判断出哪些元件是串联,哪些是并联.2、观察电流的走向,判断电流从电源正极流出后,从哪里分流又从哪里汇合.3、辨别出干路、支路.4、先在草稿上画出草图,然后整理出规范的电路图,要求电路图呈长方形、元件 分布均匀、元件不能分布在拐角上、导线横平竖直.
电流法：根据电流的走向 电源正极 干路元件 支路元件 电源负极画出电路的方法.
画图步骤推荐一：1、先画干路,干路上的元件都是串联的,所有元件可以用一条导线串联画出.2、再画支路,每条支路上的元件都是串联的,每一条支路上的元件可以用一条导线连接起来.画图步骤推荐二：先画从电源正极接出的干路,然后在分流的地方画出支路,最后再画出连接电源负极的干路.

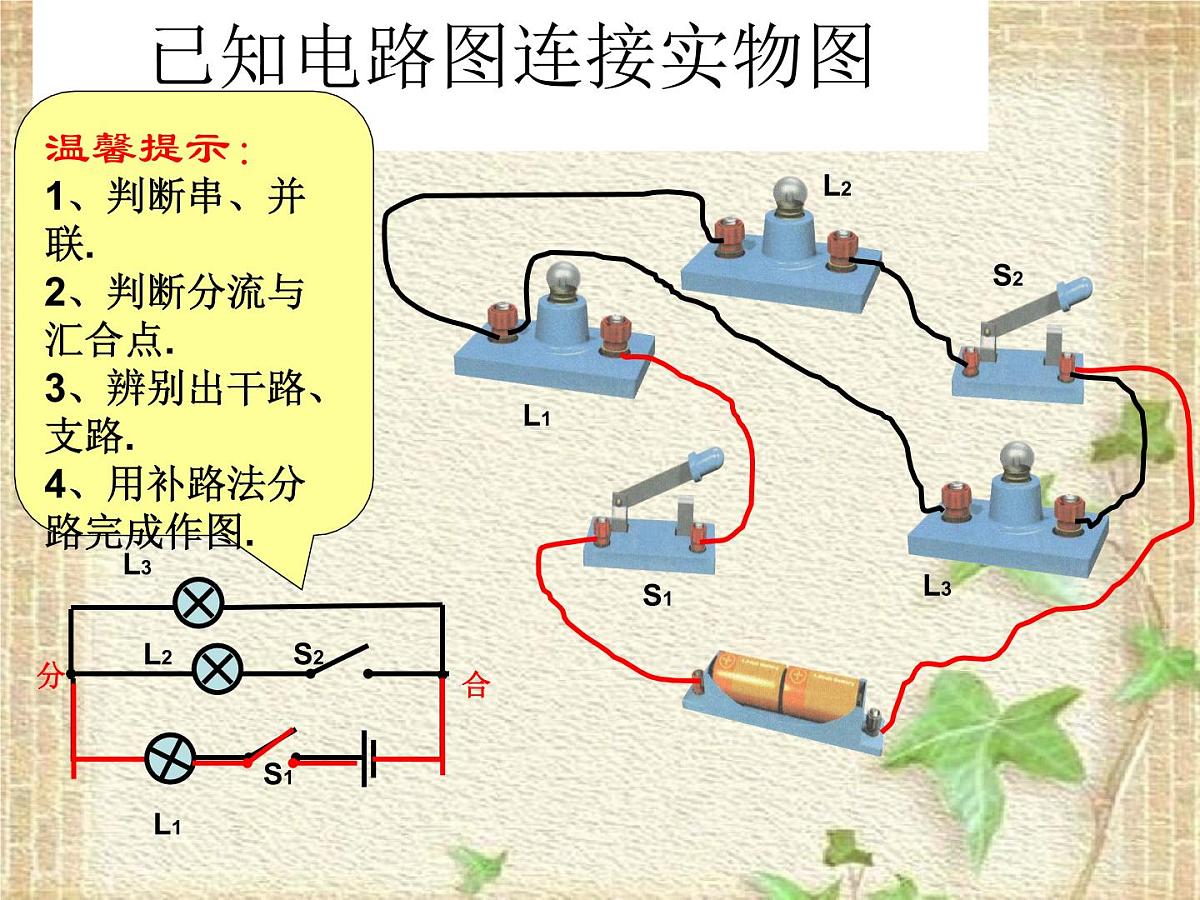

温馨提示：1、判断串、并联.2、判断分流与汇合点.3、辨别出干路、支路.4、用补路法分路完成作图.

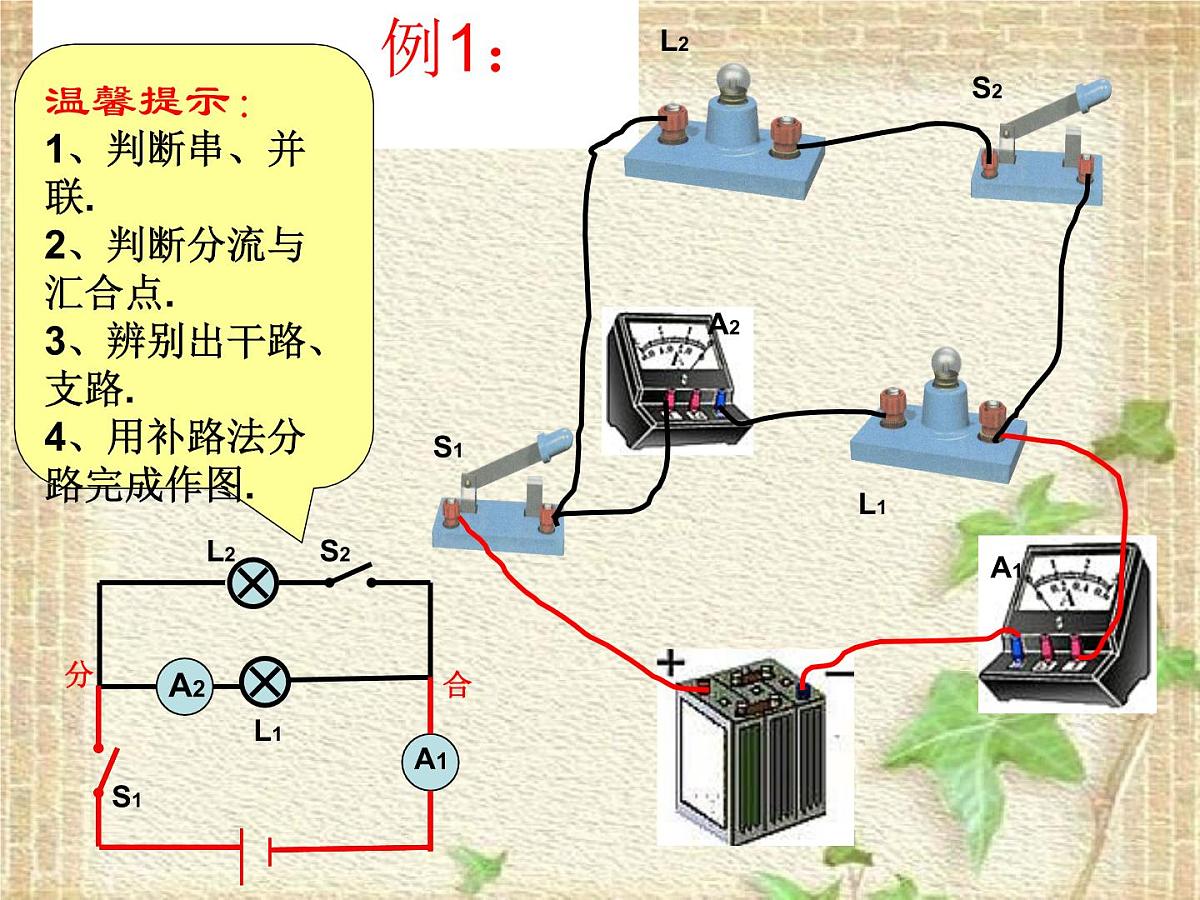

例1：

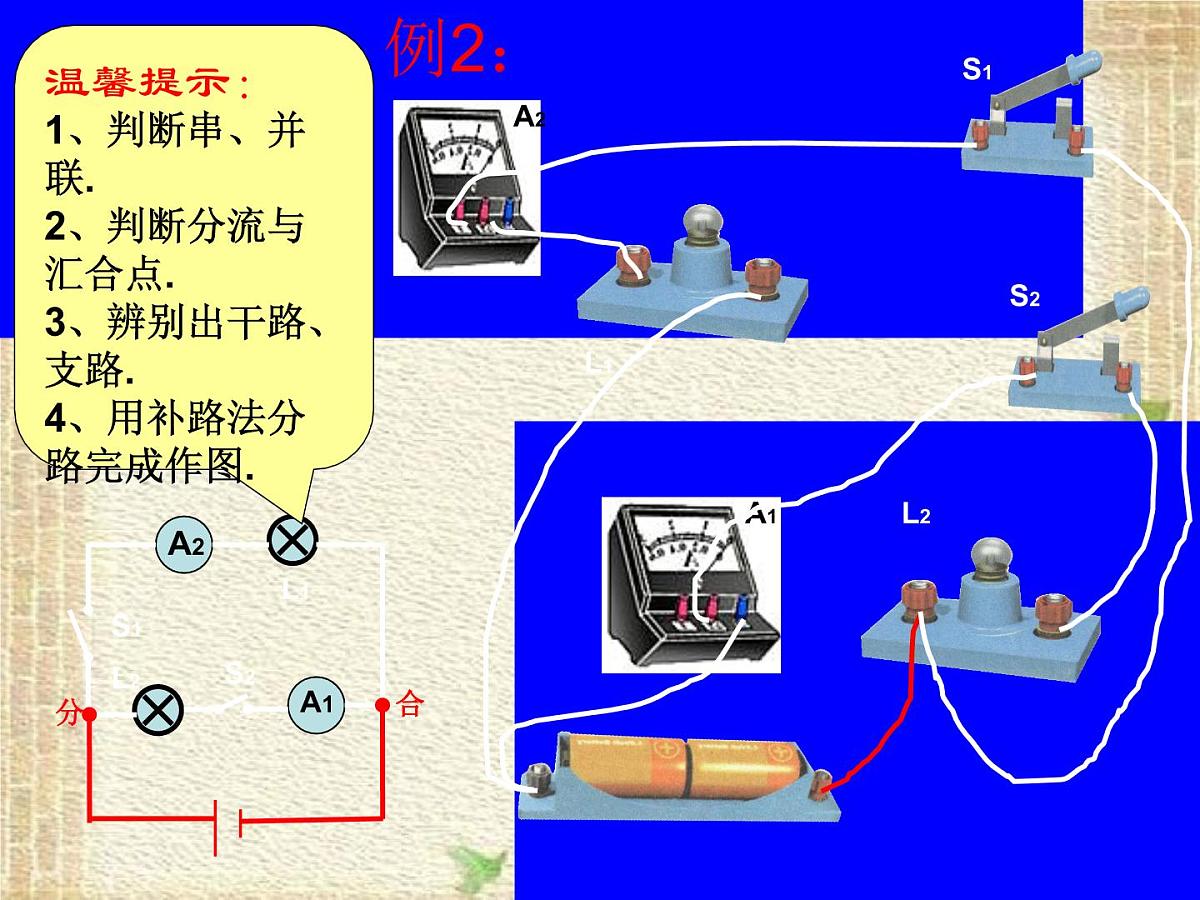

例2：

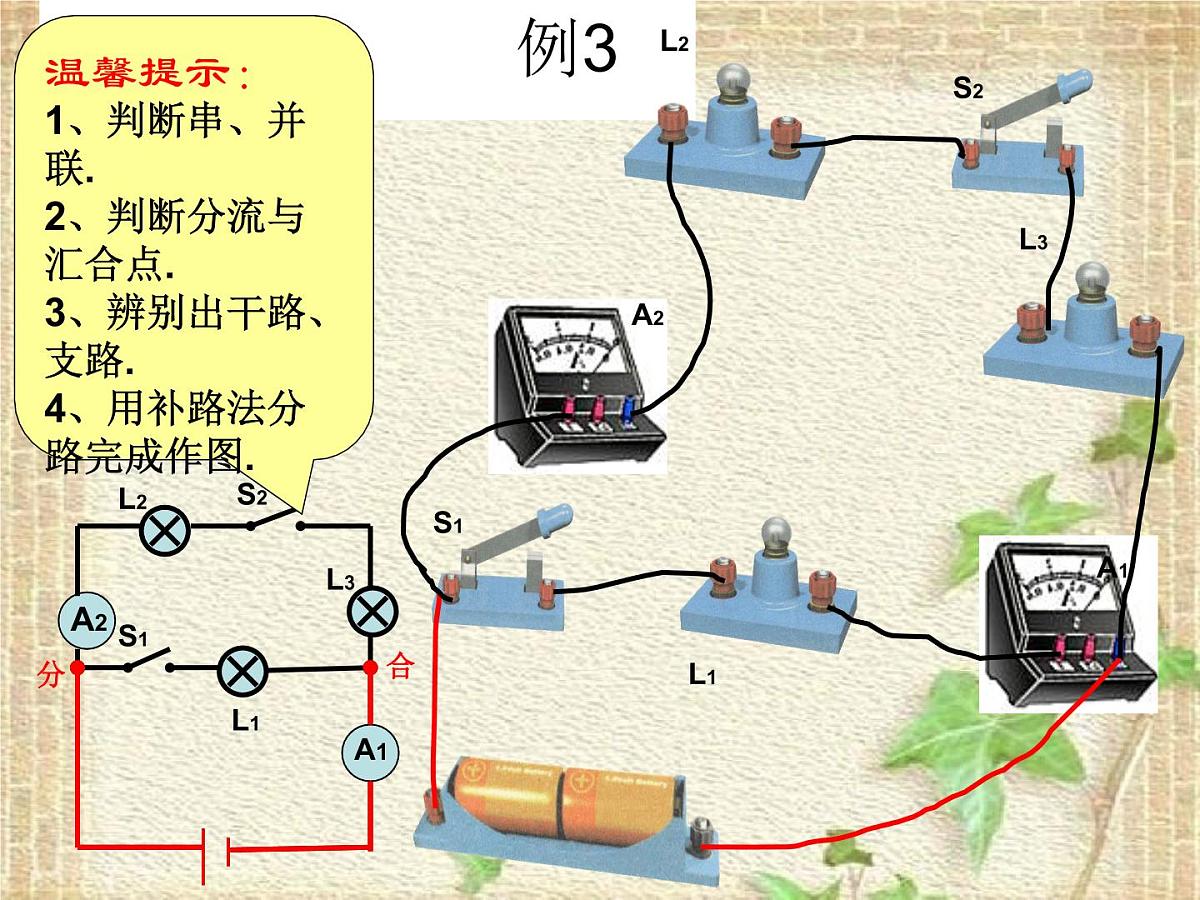

例3

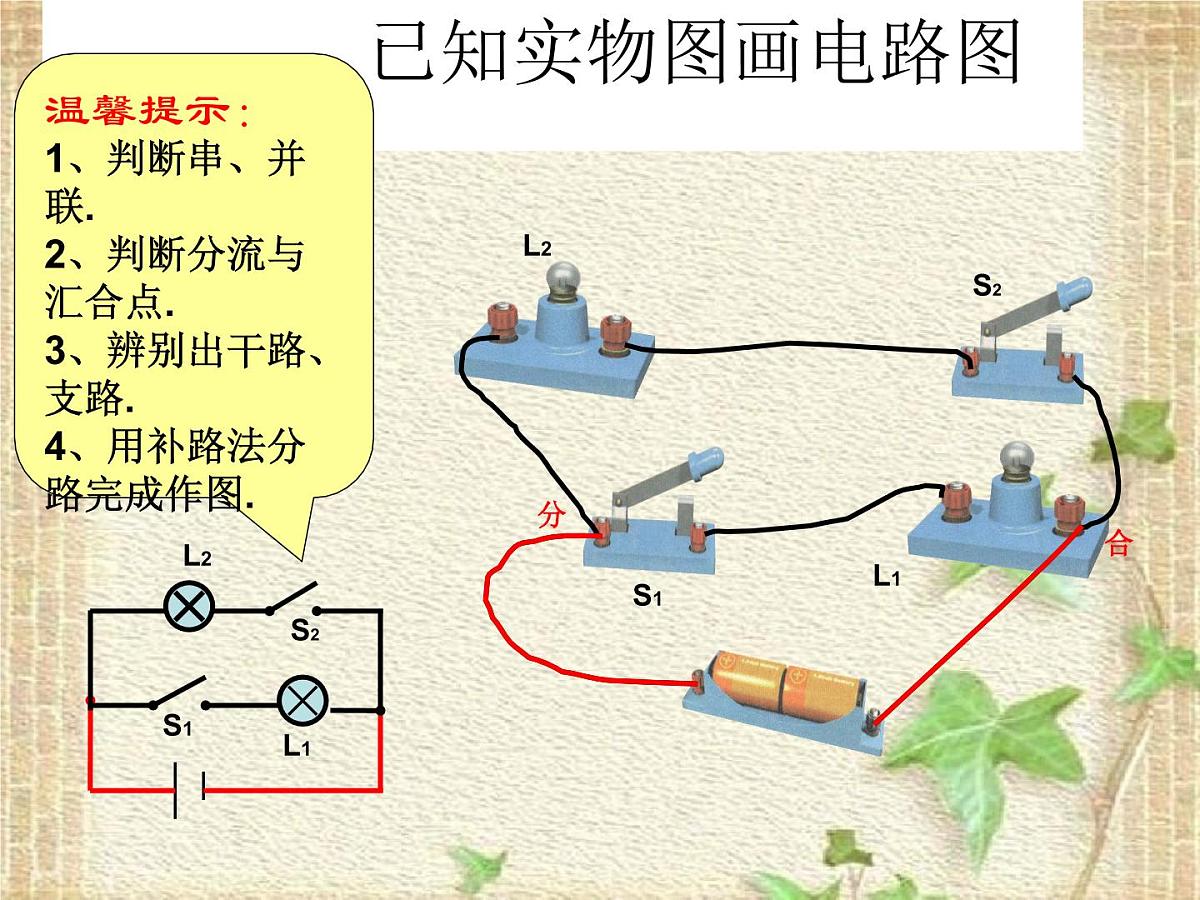

已知实物图画电路图

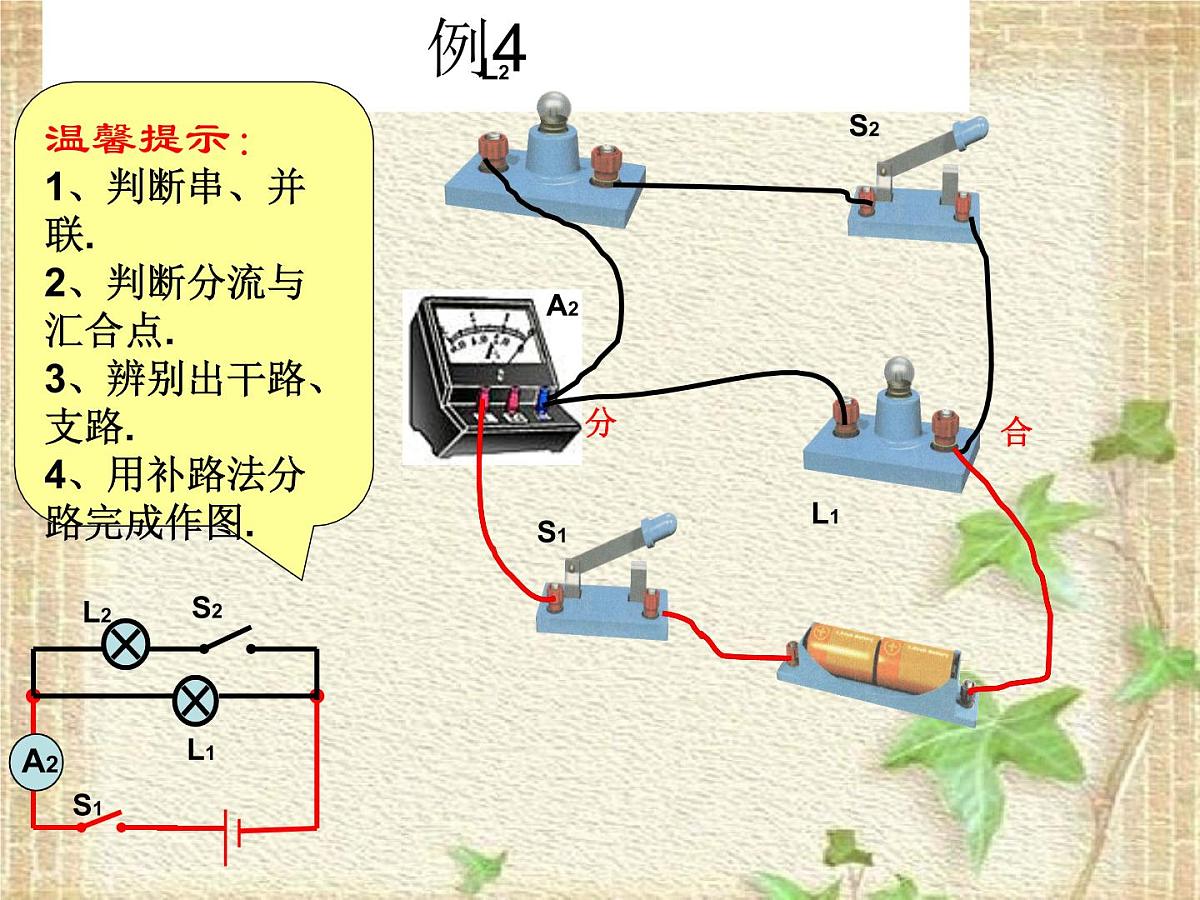

例4
例5
8、如图所示,按电路图用笔画线作导线,将元件连接起来.
15、将图11—19中的电路元件按电路图连接成实物图． (要求导线不交叉)
6、如图A、B、C、D是根据左边实物 连接的电路图,其中正确的是 ( )
4、指出电路错误,并改正.
课后练兵：
温馨提示：1、是否产生电源短路,2、是否产生局部短接, 3、是否电压表、电流表和错接了； 4、是否滑动变阻器错接了
7、L1和L2并联,请在图中错误之处打上“×”,加以改正,并在空白处画出正确的电路图.
5、一个开关能够控制3个灯泡,试画出连接方式.
