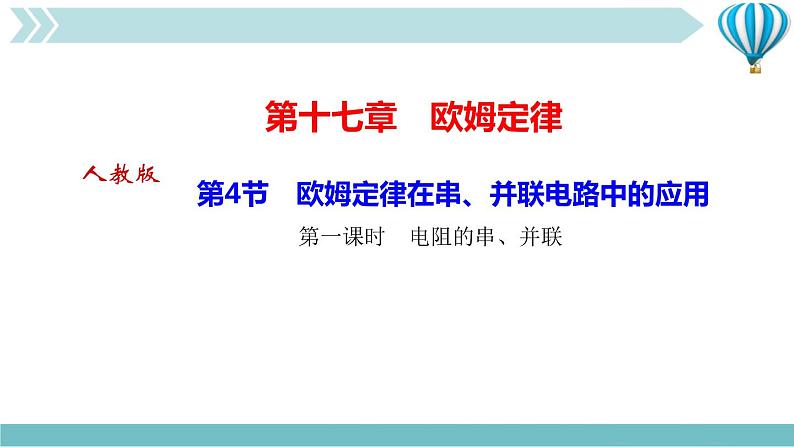

物理九年级全册第十七章 欧姆定律综合与测试作业ppt课件

这是一份物理九年级全册第十七章 欧姆定律综合与测试作业ppt课件，共23页。PPT课件主要包含了各串联电阻之和，R＝R1＋R2＋，横截面积，BCD等内容，欢迎下载使用。

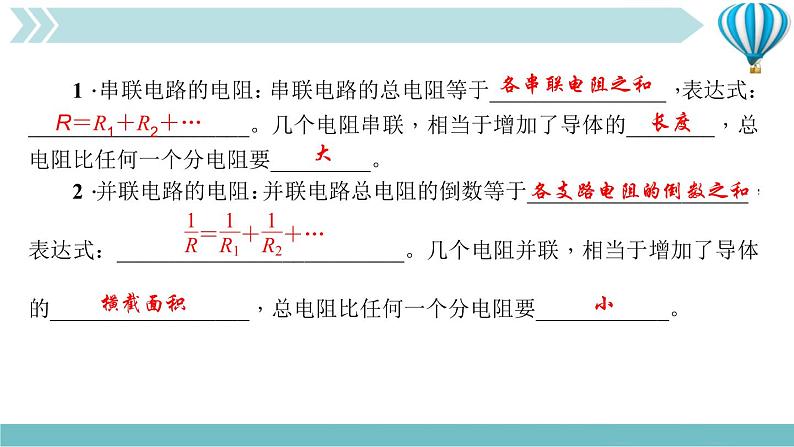

各支路电阻的倒数之和
知识点1：串联电路1．有两个电阻，其中R1＝6 Ω，R2＝3 Ω，将它们串联后，总电阻是( )A．9 Ω B．6 Ω C．3 Ω D．2 Ω2．如图所示电路，R1＝3 Ω，R2＝6 Ω。则电压表V1和V2的示数之比是( )A．1∶2 B．2∶1 C．1∶3 D．3∶1

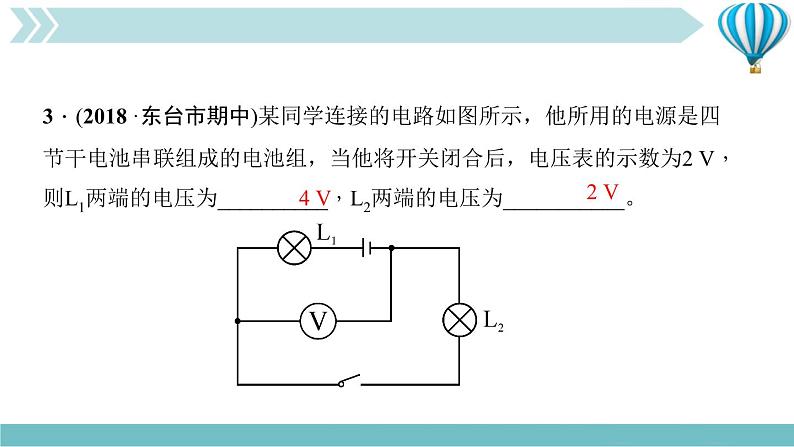

3．(2018·东台市期中)某同学连接的电路如图所示，他所用的电源是四节干电池串联组成的电池组，当他将开关闭合后，电压表的示数为2 V，则L1两端的电压为__________，L2两端的电压为___________。

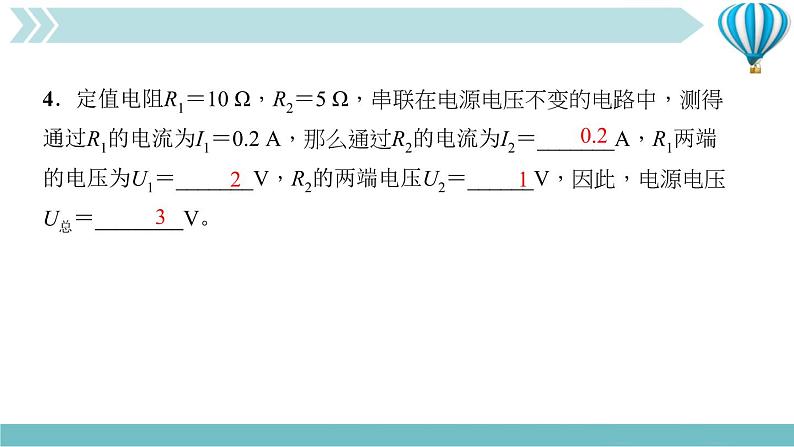

4．定值电阻R1＝10 Ω，R2＝5 Ω，串联在电源电压不变的电路中，测得通过R1的电流为I1＝0.2 A，那么通过R2的电流为I2＝_______A，R1两端的电压为U1＝_______V，R2的两端电压U2＝______V，因此，电源电压U总＝________V。

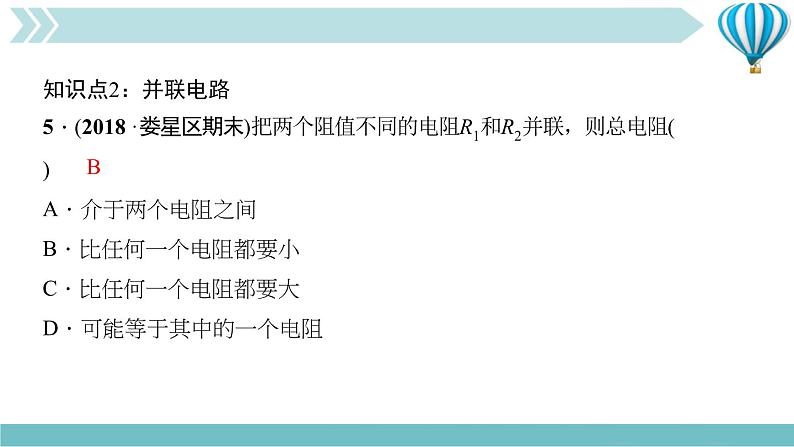

知识点2：并联电路5．(2018·娄星区期末)把两个阻值不同的电阻R1和R2并联，则总电阻( )A．介于两个电阻之间B．比任何一个电阻都要小C．比任何一个电阻都要大D．可能等于其中的一个电阻
6．(2018·福田区期末)如图所示，如果R1＜R2，则图中电阻的四种不同接法，其总电阻最小的是( )
7．若四个相同的10 Ω电阻串联，其总电阻为____________；若四个10 Ω的电阻并联，其总电阻为______________。8．小明在修理收音机时将一个50 Ω的电阻和一个30 Ω的电阻并联起来使用，这两个电阻的等效电阻为______________Ω。
9．如图将电阻R1和R2并联在AB两端，电流表与R1串联。已知R1＝10 Ω，R2＝15 Ω，电流表示数为0.6 A，那么，AB两端电压U＝_____V，通过R2的电流I2＝_______A，AB两端总电阻为R总＝_______Ω。
10．(2018·闵行区一模)将电阻R1与100欧的电阻并联后，它们的总电阻小于10欧。下列判断中正确的是( )A．R1一定小于10欧B．R1可能大于10欧C．R1一定大于10欧D．R1不可能为10欧
11．R甲和R乙的电流与电压关系图象如图所示，设它们串联、并联后的总电阻分别为R串和R并，则从图象可知( )A．R甲＝0.5 ΩB．R乙＝2 ΩC．R并＝1 ΩD．R串＝6 Ω
12．(多选)如图所示，若A1示数为0.6 A，A2的示数为0.4 A，电压表的示数为6 V，则( )A．流过L1的电流为0.6 AB．流过L2的电流为0.4 AC．电源电压为6 VD．L1的电阻为30 Ω
13．小灯泡L和电阻R中电流随电压变化情况如图所示，由图象可知，电阻R的阻值为_____________Ω。若将它们并联接在电压为2 V的电源两端，干路电流为_______________A。
14．如图所示，电源电压保持不变，R1＝10 Ω，R2＝20 Ω，当开关S断开时，电流表示数为0.6 A；当S闭合时，电压表示数为_______V，电流表示数为__________A。
15．电源两端电压U保持不变，将电阻R1、R2按图甲所示连接时，两块电压表V1、V2的示数分别为8 V、4 V，将电阻R1、R2按图乙所示连接时，电流表A的示数为0.6 A，则电阻R1的阻值为__________Ω。
16．如图所示，小灯泡的电阻为10 Ω，滑动变阻器R的阻值范围为“0～20 Ω”，则小灯泡和滑动变阻器串联后电阻的最大值是__________Ω；闭合开关后，变阻器滑片由b向a移动，小灯泡的亮度___________(选填“变亮”“变暗”或“不变”)。
17．如图所示的电路中，电源电压恒定不变，已知R1＝3R2，当S1闭合、S2断开时，电压表和电流表示数分别为U1和I1；当S1断开、S2闭合时，电压表和电流表示数分别为U2和I2，则U1∶U2＝___________，I1∶I2＝_____________。
18．在如图所示的电路中，电源电压恒定，灯的电阻为20 Ω，闭合开关，当滑动变阻器的滑片P位于中点时，电压表的示数为2 V，电流表的示数为0.2 A；当滑片P位于滑动变阻器的最右端时，电压表的示数为多少？
