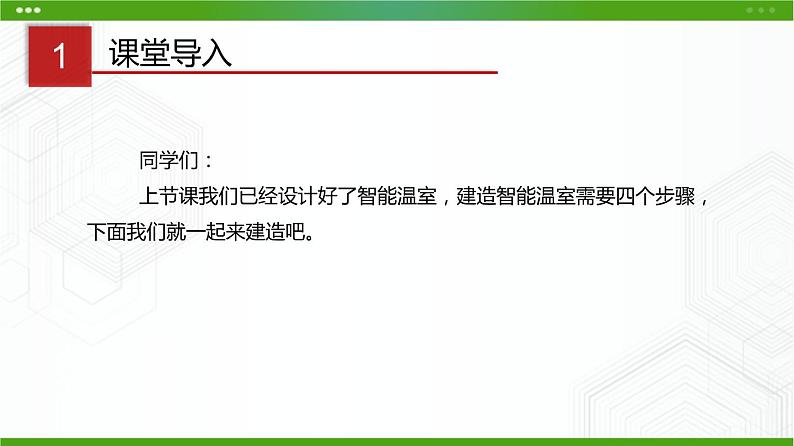

同学们：上节课我们已经设计好了智能温室，建造智能温室需要四个步骤，下面我们就一起来建造吧。

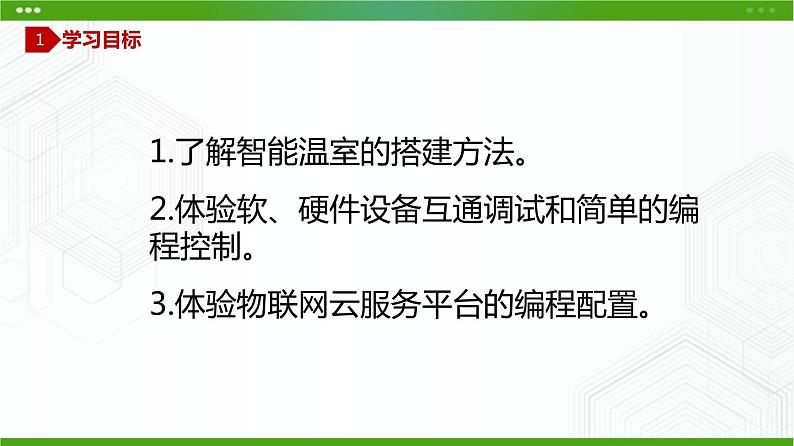

1.了解智能温室的搭建方法。
2.体验软、硬件设备互通调试和简单的编程控制。
3.体验物联网云服务平台的编程配置。

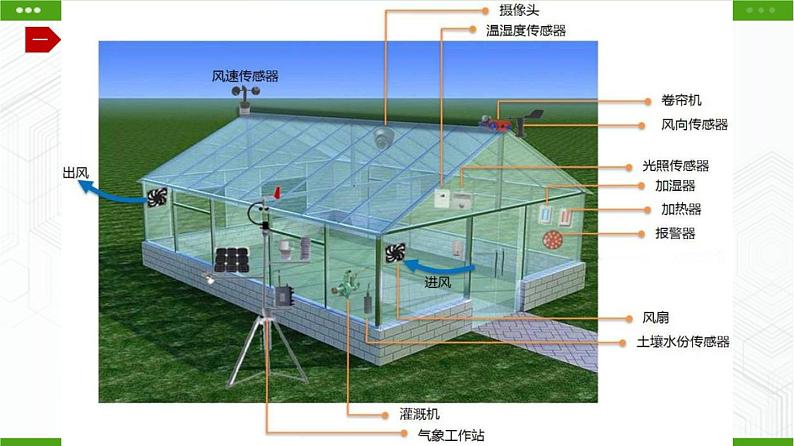

温室的大小、材质和样式可根据植物的大小和多少来设计。常见的透明塑料、塑料薄膜等均可用作全覆盖或部分覆盖的材质。在温室的主体设计与搭建中应注意预留通风、水管、光照和加热等装置的位置和空间。

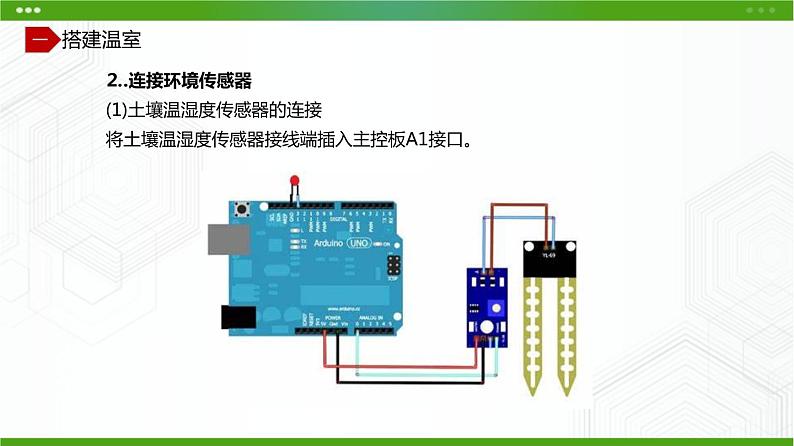

(1)土壤温湿度传感器的连接
将土壤温湿度传感器接线端插入主控板A1接口。

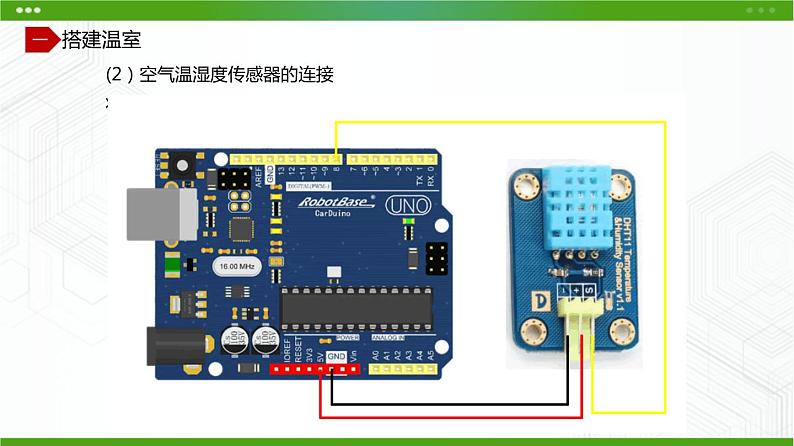

(2）空气温湿度传感器的连接
将空气温湿度传感器接线端插人主控板D3接口。
(3）光照传感器的连接
将光照传感器接线端插入主控板D2接口，并观察光照传感器电源指示灯是否处于点亮状态。
将继电器接线端插入主控板D4接口。
将风扇，植物补光灯、加热器、水泵串联到继电器控制端，通过继电器控制它们的运行。
在温室空间中合理部署各类环境传感器并做好固定。
为了保证接入温室的设备正常运行，需要将它们连接到编程平台上进行设备调试。
搭建好的温室通过主控板连线与计算机USB接口（该接口支持串口通信)相连。
计算机需安装可视化图形编程平台mixly-arduin。
(1）土壤传感器的调试
以土壤湿度传感器为例，打开编程软件，选择模块“土壤湿度传感器”，并将“串口模块”拖到软件主界面中。
设备的调试要用到硬件设备信息的上传和串口调试。串口监视窗口的输出值变化，表明设备连通和监测数据的变化。
( 2）空气温湿度传感器的调试
选择“arduin传感器套件”，点击“串口”，选择串口打印模块，拖动两个模块到程序界面。
点击“传感器类”，拖动两个空气温湿度传感器模块到程序界面并置于串口打印模块后面。选择合适的管脚（管脚#3 )，分别选择“获取温度”和“获取湿度”。
点击“控制类”，拖动一个延迟模块到两个串模块中间，并组合起来。
点击“上传”，等待上传成功后打开串口监视器，并观察串口监视器输出数值。
用手握住空气温湿度传感器，观察数值变化。
(3）光照传感器的调试
选择“arduin传感器套件”，点击“串口”，选择串口打印模块，并拖动到程序界面。
点击“传感器类”，拖动光照传感器模块到程序界面并置于串口打印模块后面，选择合适的管脚（管脚#2）。
用手遮住光照传感器，观察数值的变化。
从“输入输出类”，拖动两个数字输出模块到编程页面，从“控制类”拖动两个延时模块到编程页面并组合。
点击“上传”，等待上传成功后，观察继电器是否每隔5秒进行一次动作。动作时会听到明显的“嗒嗒”的声音，指示灯根据闭合和断开状态会点亮和熄灭。
调试运行成功，代表这些接入设备已经和编程平台连接完成，可以进行数据信息和控制信息的互通了。
