2022年中考物理专题复习——光现象综合

这是一份2022年中考物理专题复习——光现象综合，共21页。

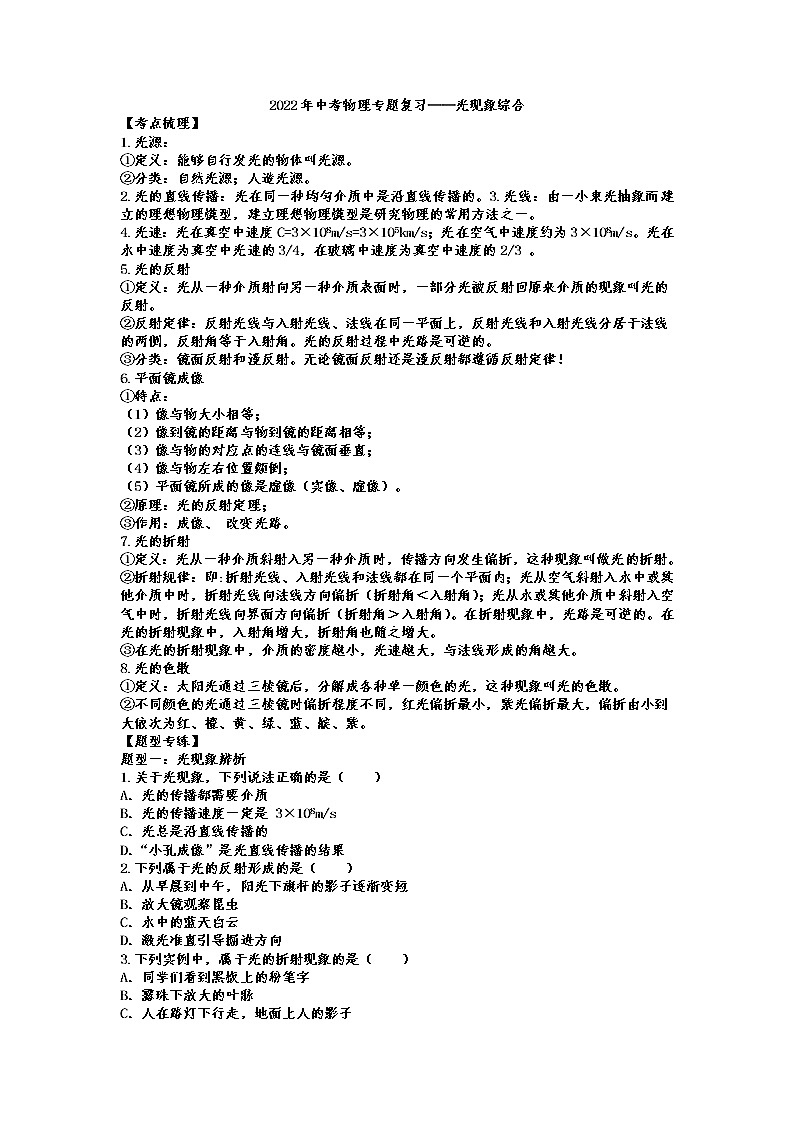

2022年中考物理专题复习——光现象综合
【考点梳理】
1.光源：
①定义：能够自行发光的物体叫光源。
②分类：自然光源；人造光源。
2.光的直线传播：光在同一种均匀介质中是沿直线传播的。3.光线：由一小束光抽象而建立的理想物理模型，建立理想物理模型是研究物理的常用方法之一。
4.光速：光在真空中速度C=3×108m/s=3×105km/s；光在空气中速度约为3×108m/s。光在水中速度为真空中光速的3/4，在玻璃中速度为真空中速度的2/3 。
5.光的反射
①定义：光从一种介质射向另一种介质表面时，一部分光被反射回原来介质的现象叫光的反射。
②反射定律：反射光线与入射光线、法线在同一平面上，反射光线和入射光线分居于法线的两侧，反射角等于入射角。光的反射过程中光路是可逆的。
③分类：镜面反射和漫反射。无论镜面反射还是漫反射都遵循反射定律！
6.平面镜成像
①特点：
（1）像与物大小相等；
（2）像到镜的距离与物到镜的距离相等；
（3）像与物的对应点的连线与镜面垂直；
（4）像与物左右位置颠倒；
（5）平面镜所成的像是虚像（实像、虚像）。
②原理：光的反射定理；
③作用：成像、 改变光路。
7.光的折射
①定义：光从一种介质斜射入另一种介质时，传播方向发生偏折，这种现象叫做光的折射。
②折射规律：即:折射光线、入射光线和法线都在同一个平面内；光从空气斜射入水中或其他介质中时，折射光线向法线方向偏折（折射角＜入射角）；光从水或其他介质中斜射入空气中时，折射光线向界面方向偏折（折射角＞入射角）。在折射现象中，光路是可逆的。在光的折射现象中，入射角增大，折射角也随之增大。
③在光的折射现象中，介质的密度越小，光速越大，与法线形成的角越大。
8.光的色散
①定义：太阳光通过三棱镜后，分解成各种单一颜色的光，这种现象叫光的色散。
②不同颜色的光通过三棱镜时偏折程度不同，红光偏折最小，紫光偏折最大，偏折由小到大依次为红、橙、黄、绿、蓝、靛、紫。
【题型专练】
题型一：光现象辨析
1.关于光现象，下列说法正确的是（　　）
A．光的传播都需要介质
B．光的传播速度一定是 3×108m/s
C．光总是沿直线传播的
D．“小孔成像”是光直线传播的结果
2.下列属于光的反射形成的是（　　）
A．从早晨到中午，阳光下旗杆的影子逐渐变短
B．放大镜观察昆虫
C．水中的蓝天白云
D．激光准直引导掘进方向
3.下列实例中，属于光的折射现象的是（　　）
A．同学们看到黑板上的粉笔字
B．露珠下放大的叶脉
C．人在路灯下行走，地面上人的影子
D．湖边垂柳在湖面形成美丽的倒影
4.下列现象中，属于光的色散现象的是（　　）
A．海市蜃楼的景象
B．近视眼的同学看不清远处的物体
C．五彩缤纷的霓虹灯
D．雨后天边的彩虹
5.晚上，人在马路上走过一盏路灯的过程中，其影子的长度变化情况是（　　）
A．逐渐变短 B．逐渐变长
C．先变短后变长 D．先变长后变短
6.下列对生活中的光现象及其应用的认识，合理的是（　　）
A．汽车的后视镜多是用凹面镜，它起到了扩大视野的作用
B．眼睛能看见物体是因为眼睛发出的光到达了该物体
C．白浪河中出现建筑的倒影是因为光从空气进入了水
D．我们可以从不同方向看到投影仪投到幕布上的图像是因为光在幕布上发生了漫反射
7.一个人从远处走向一块竖直放置的平面镜，他在镜内所成的像将（　　）
A．逐渐变大 B．逐渐变小 C．大小不变 D．无法确定
8.下列有关光现象的说法中不正确的是（　　）
A．小孔成像的原理是光的直线传播
B．雨后初晴的夜晚，为了避免踩到积水，迎着月光走时应踩亮处
C．池水看起来变浅是因为光从水中射向空气中发生了折射
D．打雷时我们总是先看到闪电再听到雷声是因为在空气中光速大于声速
9.如果没有三棱镜，也可以用如图所示的装置来进行光的色散实验。在深盘中盛一些水，盘边斜放一个平面镜，使平面镜下部浸入水中，让阳光照射到水下的平面镜上，并反射到白墙或白纸上，就可以看到彩色的光带，下列不正确的说法或本实验不包含的内容是（　　）

A．光的反射
B．光的折射
C．折射时不同色光的偏折程度不同
D．反射出来后的光不再有红外线
10.下列关于光现象及其形成原因的说法正确的是(　　)
A．小孔成像——光的漫反射
B．池水变浅——光的折射
C．海市蜃楼——光的直线传播
D．镜花水月——光的直线传播
11.小明身高1.76m，站在穿衣镜前1.5m处整理着装，像与他之间的距离是　 　m，如果小明远离平面镜1m，他在镜中像的大小　 　（填“变大”、“变小”或“不变”）。教室内黑板反光。是因为黑板发生了　 　（填“镜面反射”或“漫反射”）。
12.地球的自转让我们每天能看到“日出”和“日落”现象。由于地球表面有大气层，太阳光通过密度不均匀的大气层会发生　 　。如果没有这层大气，我们看到的日出将　 　（提前/推迟）.
13.观看电影《长津湖》时，投影银幕是用粗糙的白布做成的，主要是利用了粗糙屏幕可以使光发生 　 　反射，发生反射时反射角 　 　入射角（选填“大于”、“小于”、“等于”）。
题型二：光现象作图

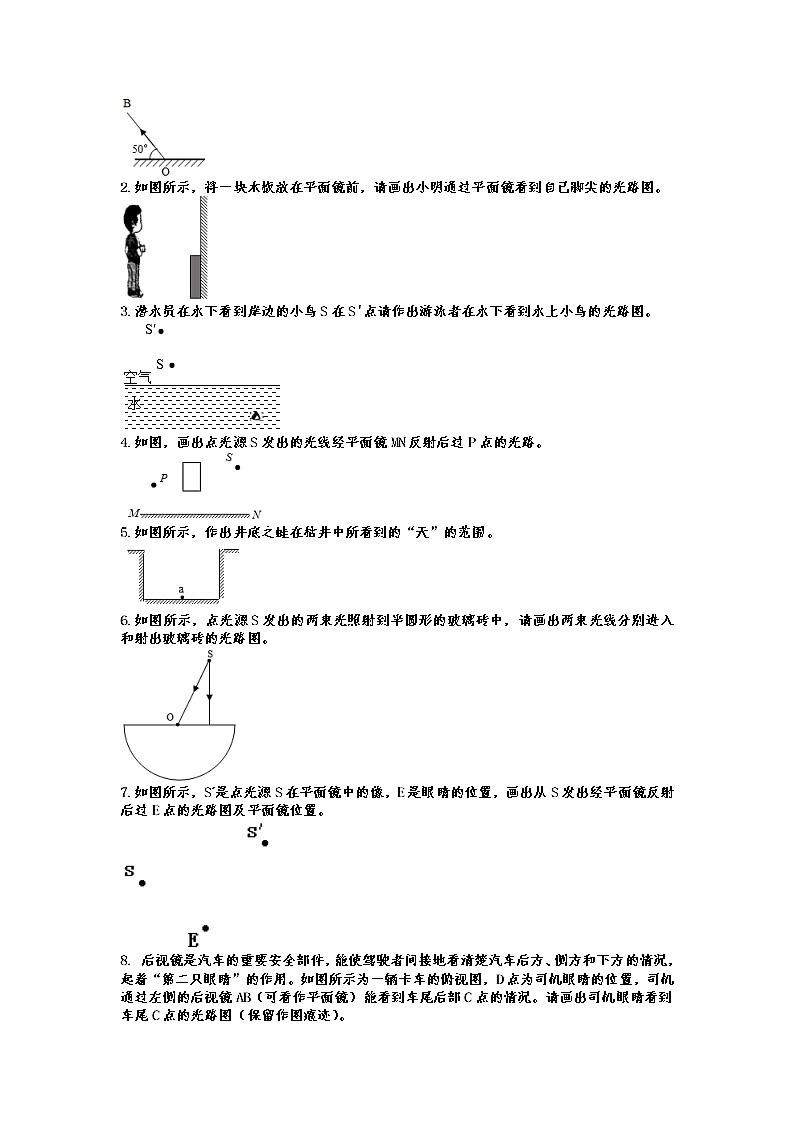

1.如图，做出OB的入射光线，标出入射角的大小。

2.如图所示，将一块木板放在平面镜前，请画出小明通过平面镜看到自己脚尖的光路图。

3.潜水员在水下看到岸边的小鸟S在S'点请作出游泳者在水下看到水上小鸟的光路图。

4.如图，画出点光源S发出的光线经平面镜MN反射后过P点的光路。

5.如图所示，作出井底之蛙在枯井中所看到的“天”的范围。

6.如图所示，点光源S发出的两束光照射到半圆形的玻璃砖中，请画出两束光线分别进入和射出玻璃砖的光路图。

7.如图所示，S´是点光源S在平面镜中的像，E是眼睛的位置，画出从S发出经平面镜反射后过E点的光路图及平面镜位置。

8. 后视镜是汽车的重要安全部件，能使驾驶者间接地看清楚汽车后方、侧方和下方的情况，起着“第二只眼睛”的作用。如图所示为一辆卡车的俯视图，D点为司机眼睛的位置，司机通过左侧的后视镜AB（可看作平面镜）能看到车尾后部C点的情况。请画出司机眼睛看到车尾C点的光路图（保留作图痕迹）。

9.利用一块平面镜使图中的一束光竖直射入井中，在图中画出平面镜的位置。

10.在水池的一角有一块平面镜，现有一束光线从水中射向平面镜，如图，请完成光路图，并标出反射角（用“α”表示）和折射角（用“β”表示）

11.如图所示，A点有一小鸟，B点有一小鱼，人眼在C点看到鸟与鱼在水中的像正好重合。试画出人眼看到鸟与鱼在水中像的光路图。

12.如图所示，空气中一束光经过S点斜射向竖立放置的平面镜，经平面镜反射后射向一块玻璃砖的上表面，并穿过玻璃砖从下表面射出，请在图中画出该光路图(不考虑玻璃砖的反射)．

13.检查视力的时候，为了节省空间，视力表放在被测者头部的后上方，被测者识别对面上镜子里的像进行检测。请在图中作出被测者通过平面镜M看到视力表上A点的光路图。

14.一条光线斜射到水面发生反射和折射，这条光线经水面折射后的光线如图所示。请在图中画出它的入射光线和反射光线的大致方向。

题型三：光现象实验探究
1.如图所示，在探究“平面镜成像特点”的实验中，若蜡烛A距玻璃板5 cm，则蜡烛B距玻璃板________cm才能与蜡烛A的像完全重合；若在蜡烛B处放一光屏，光屏________(选填“能”或“不能”)承接到蜡烛A的像；若蜡烛A远离玻璃板，所成像的大小________．

2.如图所示是小英同学在“探究平面镜成像特点”的实验，所用的实验器材有带底座的玻璃板、白纸、笔、火柴、光屏、刻度尺、两支完全相同的蜡烛A和B。

（1）选用玻璃板代替平面镜，主要是为了确定像的_________；选用两支完全相同的蜡烛A和B，是为了比较像与物的_________关系。
（2）在竖立的玻璃板前点燃蜡烛A，拿_________（选填“点燃”或“未点燃”）的蜡烛B竖直在玻璃板后面移动，人眼一直在玻璃板的前侧观察，直至蜡烛B与蜡烛A的像完全重合，这种确定像与物大小的方法是___________（选填“控制变量法”或“等效替代法”）。
（3）移去蜡烛B，在其原来位置上放置一块光屏，光屏上无法呈现蜡烛的像，这说明平面镜成的是____（选填“虚”或“实”）像。
（4）当蜡烛A向玻璃板靠近时，像的大小_________（选填“增大”“减小”或“不变”）
3.如图所示是“探究平面镜成像时像与物的关系”的装置．在水平桌面上铺一张白纸，将玻璃板竖立在白纸上，把一支点燃的蜡烛A放在玻璃板前面，一支完全相同但不点燃的蜡烛B放在玻璃板后面移动，直到看上去它与蜡烛A的像完全重合．移动点燃的蜡烛，多做几次实验．

(1)在玻璃板的前面放一支点燃的蜡烛A，还要在玻璃板的后面放一支没有点燃的蜡烛B，此操作目的是_____________________________________________________．
(2)在寻找蜡烛像的位置时，眼睛应该在蜡烛________(选填“A”或“B”)这一侧观察．某同学无论怎样调节蜡烛B，发现都不能与蜡烛A的像重合，发生这种现象的原因可能是________________________．
(3)实验中，如果把蜡烛A远离平面镜，看到的像会________(选填“远离”或“靠近”)平面镜，像的大小________(选填“变大”“不变”或“变小”)．
(4)若要确认平面镜所成的像是虚像还是实像，进一步的操作是_______________________________.
4.在“初识光的折射现象”和“探究光的折射特点”实验中

（1）如图甲,小明将一束激光射至P点,形成一个光斑,向水槽内慢慢注水,水槽底部光斑的位置将____(向左移动/向右移动/不动),这说明光从空气斜射入水中时,传播方向____(会/不会)发生偏折.实验中光在空气中的传播路径并不清晰,为解决此问题,他在水面上方喷了一些____
（2）如图乙,小明继续探究“光从空气射入水中时的折射特点”,他使用可折转的光屏,是为了研究折射光线、入射光线和法线是否____.如图丙,他将光沿着AO方向射向水面上的O点,光在水中沿着OB方向射出,调整激光笔使入射光逐步偏向法线,折射光也逐步偏向法线,说明光从空气斜射入水中时,入射角减小,折射角随之____(增大/减小/不变).当光沿着NO方向射入时会沿ON′方向射出,此时折射角为____度
5.为了“探究光反射时的规律”，实验小组的同学选用了平面镜、纸板、激光器和几种不用颜色的笔，依据教材设计了如图所示的实验。

（1）实验中还需要的测量器材是　 　。
（2）实验中为了使光线能在纸板上显示出来，应采取的操作是　 　。
A．向纸板喷烟或雾
B．使光束垂直纸板射到O点
C．使光束贴着纸板射到O点
（3）改变光束入射的角度多做几次，测量ON两侧的∠i和∠r，将数据记录在表中，根据数据得出的结论是　 　。

（4）三次实验中，总能在纸板上观察到入射光线和反射光线的径迹，由此小组的同学得出结论：
“在反射现象中，反射光线、入射光线和法线都在同一平面内。”请你评估小组同学的做法是否合理并说明理由。　 　。
（5）若保持平面镜水平不变，将纸板向后倾斜一个角度（如图乙），入射光线仍能呈现在纸板上，且沿EO方向入射到平面镜的O点，此时与图甲情形对比，发生改变的有　 　。
A．法线方向 B．反射光线方向 C．入射角度数 D．反射角与入射角关系
6.小明做“探究平面镜成像特点”的实验时，将玻璃板竖直立在水平桌面上，在白纸上画出表示玻璃板前后两表面的位置MM′和NN′。

（1）选用玻璃板的目的是______；
（2）在玻璃板前放棋子A，观察到棋子在玻璃板中有两个像，一个较亮、另一个较暗。较亮的像是光线经______ （MM′/NN′）面反射形成的；
（3）为验证“像是虚像”的猜想，小明将一张白卡片放在______的位置，______ （直接/透过玻璃板）观察卡片上有无棋子A的像；
（4）将棋子B（图中未画出）放到玻璃板后，使它与较亮的像重合，并测量棋子A的右端到MM′的距离lA和棋子B的左端到NN′的距离lB，实验数据记录在下表中：分析数据可得：像到反射面的距离______ （大于/小于）物到反射面的距离。

（5）如图，若将玻璃板绕底边向棋子B一侧翻转90°，则在此过程中，棋子A的像大小______，棋子A顶端与其像之间的距离变化情况是______。

7.小杰同学探究光从空气射入不同介质发生折射时的一些规律，他将一束光从空气射入水中发生折射的实验数据记录于下表：

（1）分析实验序号1（或2或3或4或5）中折射角与入射角的大小关系，得出初步结论是： ；
（2）分析实验序号1与2与3与4与5中折射角与入射角的变化关系，得出初步结论是： ；
（3）该同学在得出以上结论后想要继续研究光在其他透明介质的分界面折射时有什么规律。表中是光在几种不同介质中的传播速度，如图是光在这几种介质中发生折射的光路：


①综合分析表中的数据和如图1中的光路图可以得出的结论是：当光从传播速度大的介质斜射入传播速度小的介质中时，折射角 入射角。（选填“大于”或“小于”或“等于”）
②如图2所示，根据上述结论，光从玻璃斜射向酒精后经过了点A，那么激光光源的入射点应在 。（选填“O点左侧”或“O点处”或“O点右侧”）
8.在探究光的折射规律时，从水面上方看水中的物体变浅了。为了确定水中物体所成像的位置，某学习小组进行了如下探究：
A．把一个小灯泡a放在水中某处，观察灯泡所成像的位置。
B．将另一个相同的小灯泡b放在水面上方，调整其位置，使它的像与灯泡a的像重合。
C．用刻度尺测量灯泡b到水面的距离。
（1）测量时，把刻度尺的零刻度线对准灯泡b，水面处对应的刻度如图甲所示，则灯泡b到水面的距离为　 　cm。
（2）灯泡a的像到水面的距离与灯泡b到水面的距离一定相等，理由是：　 　
（3）测量时，如果直接将刻度尺竖直插入水中，使看到的零刻度线与灯泡a的像重合，则刻度尺在水面处的示数表示　 　。
（4）某小组实验时，每次都从灯泡a的正上方观察，测得灯泡a到水面距离u和灯泡a的像到水面距离v的对应关系如表所示。根据表中数据，请在图乙坐标中描点作出、v﹣u关系图线。由图线可知，v与u成　 　（选填“正比”、“反比”）。


9.小明利用如图所示的实验装置探究光的反射规律，其中O为入射点，ON为法线，当入射光线为AO时，反射光线为OB；当入射光线为CO时，反射光线为OD；当入射光线为EO时，反射光线为OF.

(1)实验时，他用激光笔沿AO方向入射，在纸板前从不同方向都可以看到纸板上入射光线AO的径迹，这是因为光在纸板上发生了______反射．
(2)实验中小明收集的数据如下表：分析表格数据，可以得出反射角__________(选填“大于”“小于”或“等于”)入射角；当入射角增大时，反射角__________(选填“靠近”或“远离”)法线．

(3)如果让激光笔沿BO入射，反射光线将沿OA方向射出，这表明：在光的反射现象中，光路是______的；实验时将装置上的小门推开，发现小门上没有反射光线，这一现象表明______________________________．
10.在探究光的反射定律时，小波将一块平面镜放在水平桌面上，再把一块纸板（分E、F两个面）垂直放置在平面镜上，如图甲所示。

（1）使一束光贴着纸板OA沿某一角度入射到O点，纸板OF上没有观察到反射光，原因可能是　 　。
（2）图甲中，E、F在同一平面上，让光线沿纸板E上的AO射向镜面，则在纸板F上得到沿OB的反射光线，测得AO、OB与法线的夹角均为40°，于是小波得出结论：反射角等于入射角。你认为小波得出结论的过程　 　（选填“合理”或“不合理”），原因是　 　。
（3）在实验过程中，若将纸板倾斜（即纸板与平面镜不垂直），如图乙所示，让光线仍贴着纸板沿AO方向射向镜面，此时反射光线与入射光线　 　（选填“在”或“不在”）同一平面内，纸板上　 　（选填“能”或“不能”）看到反射光线。
（4）纸板ENF是用两块纸板连接而成的，这样做的目的是　 　。

2022年中考物理专题复习——光现象综合参考答案
【考点梳理】
1.光源：
①定义：能够自行发光的物体叫光源。
②分类：自然光源；人造光源。
2.光的直线传播：光在同一种均匀介质中是沿直线传播的。3.光线：由一小束光抽象而建立的理想物理模型，建立理想物理模型是研究物理的常用方法之一。
4.光速：光在真空中速度C=3×108m/s=3×105km/s；光在空气中速度约为3×108m/s。光在水中速度为真空中光速的3/4，在玻璃中速度为真空中速度的2/3 。
5.光的反射
①定义：光从一种介质射向另一种介质表面时，一部分光被反射回原来介质的现象叫光的反射。
②反射定律：反射光线与入射光线、法线在同一平面上，反射光线和入射光线分居于法线的两侧，反射角等于入射角。光的反射过程中光路是可逆的。
③分类：镜面反射和漫反射。无论镜面反射还是漫反射都遵循反射定律！
6.平面镜成像
①特点：
（1）像与物大小相等；
（2）像到镜的距离与物到镜的距离相等；
（3）像与物的对应点的连线与镜面垂直；
（4）像与物左右位置颠倒；
（5）平面镜所成的像是虚像（实像、虚像）。
②原理：光的反射定理；
③作用：成像、 改变光路。
7.光的折射
①定义：光从一种介质斜射入另一种介质时，传播方向发生偏折，这种现象叫做光的折射。
②折射规律：即:折射光线、入射光线和法线都在同一个平面内；光从空气斜射入水中或其他介质中时，折射光线向法线方向偏折（折射角＜入射角）；光从水或其他介质中斜射入空气中时，折射光线向界面方向偏折（折射角＞入射角）。在折射现象中，光路是可逆的。在光的折射现象中，入射角增大，折射角也随之增大。
③在光的折射现象中，介质的密度越小，光速越大，与法线形成的角越大。
8.光的色散
①定义：太阳光通过三棱镜后，分解成各种单一颜色的光，这种现象叫光的色散。
②不同颜色的光通过三棱镜时偏折程度不同，红光偏折最小，紫光偏折最大，偏折由小到大依次为红、橙、黄、绿、蓝、靛、紫。
【题型专练】
题型一：光现象辨析
1.关于光现象，下列说法正确的是（　　）
A．光的传播都需要介质
B．光的传播速度一定是 3×108m/s
C．光总是沿直线传播的
D．“小孔成像”是光直线传播的结果
【答案】D。
2.下列属于光的反射形成的是（　　）
A．从早晨到中午，阳光下旗杆的影子逐渐变短
B．放大镜观察昆虫
C．水中的蓝天白云
D．激光准直引导掘进方向
【答案】C。
3.下列实例中，属于光的折射现象的是（　　）
A．同学们看到黑板上的粉笔字
B．露珠下放大的叶脉
C．人在路灯下行走，地面上人的影子
D．湖边垂柳在湖面形成美丽的倒影
【答案】B。
4.下列现象中，属于光的色散现象的是（　　）
A．海市蜃楼的景象
B．近视眼的同学看不清远处的物体
C．五彩缤纷的霓虹灯
D．雨后天边的彩虹
【答案】D。
5.晚上，人在马路上走过一盏路灯的过程中，其影子的长度变化情况是（　　）
A．逐渐变短 B．逐渐变长
C．先变短后变长 D．先变长后变短
【答案】C。
6.下列对生活中的光现象及其应用的认识，合理的是（　　）
A．汽车的后视镜多是用凹面镜，它起到了扩大视野的作用
B．眼睛能看见物体是因为眼睛发出的光到达了该物体
C．白浪河中出现建筑的倒影是因为光从空气进入了水
D．我们可以从不同方向看到投影仪投到幕布上的图像是因为光在幕布上发生了漫反射
【答案】D。
7.一个人从远处走向一块竖直放置的平面镜，他在镜内所成的像将（　　）
A．逐渐变大 B．逐渐变小 C．大小不变 D．无法确定
【答案】C。
8.下列有关光现象的说法中不正确的是（　　）
A．小孔成像的原理是光的直线传播
B．雨后初晴的夜晚，为了避免踩到积水，迎着月光走时应踩亮处
C．池水看起来变浅是因为光从水中射向空气中发生了折射
D．打雷时我们总是先看到闪电再听到雷声是因为在空气中光速大于声速
【答案】B。
9.如果没有三棱镜，也可以用如图所示的装置来进行光的色散实验。在深盘中盛一些水，盘边斜放一个平面镜，使平面镜下部浸入水中，让阳光照射到水下的平面镜上，并反射到白墙或白纸上，就可以看到彩色的光带，下列不正确的说法或本实验不包含的内容是（　　）

A．光的反射
B．光的折射
C．折射时不同色光的偏折程度不同
D．反射出来后的光不再有红外线
【答案】D。
10.下列关于光现象及其形成原因的说法正确的是(　　)
A．小孔成像——光的漫反射
B．池水变浅——光的折射
C．海市蜃楼——光的直线传播
D．镜花水月——光的直线传播
【答案】B　
11.小明身高1.76m，站在穿衣镜前1.5m处整理着装，像与他之间的距离是　 　m，如果小明远离平面镜1m，他在镜中像的大小　 　（填“变大”、“变小”或“不变”）。教室内黑板反光。是因为黑板发生了　 　（填“镜面反射”或“漫反射”）。
【答案】3；不变；镜面反射。
12.地球的自转让我们每天能看到“日出”和“日落”现象。由于地球表面有大气层，太阳光通过密度不均匀的大气层会发生　 　。如果没有这层大气，我们看到的日出将　 　（提前/推迟）.
【答案】折射；推迟。
13.观看电影《长津湖》时，投影银幕是用粗糙的白布做成的，主要是利用了粗糙屏幕可以使光发生 　 　反射，发生反射时反射角 　 　入射角（选填“大于”、“小于”、“等于”）。
【答案】漫；等于。
题型二：光现象作图
1.如图，做出OB的入射光线，标出入射角的大小。

【答案】
2.如图所示，将一块木板放在平面镜前，请画出小明通过平面镜看到自己脚尖的光路图。

【答案】
3.潜水员在水下看到岸边的小鸟S在S'点请作出游泳者在水下看到水上小鸟的光路图。

【答案】
。
4.如图，画出点光源S发出的光线经平面镜MN反射后过P点的光路。

【答案】

5.如图所示，作出井底之蛙在枯井中所看到的“天”的范围。

【答案】
6.如图所示，点光源S发出的两束光照射到半圆形的玻璃砖中，请画出两束光线分别进入和射出玻璃砖的光路图。

【答案】

7.如图所示，S´是点光源S在平面镜中的像，E是眼睛的位置，画出从S发出经平面镜反射后过E点的光路图及平面镜位置。

【答案】

8. 后视镜是汽车的重要安全部件，能使驾驶者间接地看清楚汽车后方、侧方和下方的情况，起着“第二只眼睛”的作用。如图所示为一辆卡车的俯视图，D点为司机眼睛的位置，司机通过左侧的后视镜AB（可看作平面镜）能看到车尾后部C点的情况。请画出司机眼睛看到车尾C点的光路图（保留作图痕迹）。

【答案】

9.利用一块平面镜使图中的一束光竖直射入井中，在图中画出平面镜的位置。

【答案】

10.在水池的一角有一块平面镜，现有一束光线从水中射向平面镜，如图，请完成光路图，并标出反射角（用“α”表示）和折射角（用“β”表示）

【答案】

11.如图所示，A点有一小鸟，B点有一小鱼，人眼在C点看到鸟与鱼在水中的像正好重合。试画出人眼看到鸟与鱼在水中像的光路图。

【答案】如图所示

12.如图所示，空气中一束光经过S点斜射向竖立放置的平面镜，经平面镜反射后射向一块玻璃砖的上表面，并穿过玻璃砖从下表面射出，请在图中画出该光路图(不考虑玻璃砖的反射)．

【答案】　
13.检查视力的时候，为了节省空间，视力表放在被测者头部的后上方，被测者识别对面上镜子里的像进行检测。请在图中作出被测者通过平面镜M看到视力表上A点的光路图。

【答案】如图：

14.一条光线斜射到水面发生反射和折射，这条光线经水面折射后的光线如图所示。请在图中画出它的入射光线和反射光线的大致方向。

【答案】

题型三：光现象实验探究
1.如图所示，在探究“平面镜成像特点”的实验中，若蜡烛A距玻璃板5 cm，则蜡烛B距玻璃板________cm才能与蜡烛A的像完全重合；若在蜡烛B处放一光屏，光屏________(选填“能”或“不能”)承接到蜡烛A的像；若蜡烛A远离玻璃板，所成像的大小________．

【答案】5　不能　不变　
2.如图所示是小英同学在“探究平面镜成像特点”的实验，所用的实验器材有带底座的玻璃板、白纸、笔、火柴、光屏、刻度尺、两支完全相同的蜡烛A和B。

（1）选用玻璃板代替平面镜，主要是为了确定像的_________；选用两支完全相同的蜡烛A和B，是为了比较像与物的_________关系。
（2）在竖立的玻璃板前点燃蜡烛A，拿_________（选填“点燃”或“未点燃”）的蜡烛B竖直在玻璃板后面移动，人眼一直在玻璃板的前侧观察，直至蜡烛B与蜡烛A的像完全重合，这种确定像与物大小的方法是___________（选填“控制变量法”或“等效替代法”）。
（3）移去蜡烛B，在其原来位置上放置一块光屏，光屏上无法呈现蜡烛的像，这说明平面镜成的是____（选填“虚”或“实”）像。
（4）当蜡烛A向玻璃板靠近时，像的大小_________（选填“增大”“减小”或“不变”）
【答案】位置；大小；未点燃；等效替代法；虚；不变。
3.如图所示是“探究平面镜成像时像与物的关系”的装置．在水平桌面上铺一张白纸，将玻璃板竖立在白纸上，把一支点燃的蜡烛A放在玻璃板前面，一支完全相同但不点燃的蜡烛B放在玻璃板后面移动，直到看上去它与蜡烛A的像完全重合．移动点燃的蜡烛，多做几次实验．

(1)在玻璃板的前面放一支点燃的蜡烛A，还要在玻璃板的后面放一支没有点燃的蜡烛B，此操作目的是_____________________________________________________．
(2)在寻找蜡烛像的位置时，眼睛应该在蜡烛________(选填“A”或“B”)这一侧观察．某同学无论怎样调节蜡烛B，发现都不能与蜡烛A的像重合，发生这种现象的原因可能是________________________．
(3)实验中，如果把蜡烛A远离平面镜，看到的像会________(选填“远离”或“靠近”)平面镜，像的大小________(选填“变大”“不变”或“变小”)．
(4)若要确认平面镜所成的像是虚像还是实像，进一步的操作是_______________________
________________________________________________________________________.
【答案】(1)便于确定像的位置和比较像与物体的大小　(2)A
玻璃板没有竖直放置　(3)远离　不变　(4)把蜡烛B取走，在蜡烛B的位置上放置一面光屏，在光屏一侧看光屏上是否有蜡烛A的像，如果没有，说明平面镜成虚像　
4.在“初识光的折射现象”和“探究光的折射特点”实验中

（1）如图甲,小明将一束激光射至P点,形成一个光斑,向水槽内慢慢注水,水槽底部光斑的位置将____(向左移动/向右移动/不动),这说明光从空气斜射入水中时,传播方向____(会/不会)发生偏折.实验中光在空气中的传播路径并不清晰,为解决此问题,他在水面上方喷了一些____
（2）如图乙,小明继续探究“光从空气射入水中时的折射特点”,他使用可折转的光屏,是为了研究折射光线、入射光线和法线是否____.如图丙,他将光沿着AO方向射向水面上的O点,光在水中沿着OB方向射出,调整激光笔使入射光逐步偏向法线,折射光也逐步偏向法线,说明光从空气斜射入水中时,入射角减小,折射角随之____(增大/减小/不变).当光沿着NO方向射入时会沿ON′方向射出,此时折射角为____度
【答案】(1). 向左移动 (2). 会 (3). 烟雾（或水雾，合理即可） (4). 在同一平面 (5). 减小 (6). 0
5.为了“探究光反射时的规律”，实验小组的同学选用了平面镜、纸板、激光器和几种不用颜色的笔，依据教材设计了如图所示的实验。

（1）实验中还需要的测量器材是　 　。
（2）实验中为了使光线能在纸板上显示出来，应采取的操作是　 　。
A．向纸板喷烟或雾
B．使光束垂直纸板射到O点
C．使光束贴着纸板射到O点
（3）改变光束入射的角度多做几次，测量ON两侧的∠i和∠r，将数据记录在表中，根据数据得出的结论是　 　。

（4）三次实验中，总能在纸板上观察到入射光线和反射光线的径迹，由此小组的同学得出结论：
“在反射现象中，反射光线、入射光线和法线都在同一平面内。”请你评估小组同学的做法是否合理并说明理由。　 　。
（5）若保持平面镜水平不变，将纸板向后倾斜一个角度（如图乙），入射光线仍能呈现在纸板上，且沿EO方向入射到平面镜的O点，此时与图甲情形对比，发生改变的有　 　。
A．法线方向 B．反射光线方向 C．入射角度数 D．反射角与入射角关系
【答案】（1）量角器；（2）C；（3）在光的反射中，反射角等于入射角；（4）不合理；未将纸板F沿ON向前或向后折，观察纸板上是否出现反射光线；（5）BC。
6.小明做“探究平面镜成像特点”的实验时，将玻璃板竖直立在水平桌面上，在白纸上画出表示玻璃板前后两表面的位置MM′和NN′。

（1）选用玻璃板的目的是______；
（2）在玻璃板前放棋子A，观察到棋子在玻璃板中有两个像，一个较亮、另一个较暗。较亮的像是光线经______ （MM′/NN′）面反射形成的；
（3）为验证“像是虚像”的猜想，小明将一张白卡片放在______的位置，______ （直接/透过玻璃板）观察卡片上有无棋子A的像；
（4）将棋子B（图中未画出）放到玻璃板后，使它与较亮的像重合，并测量棋子A的右端到MM′的距离lA和棋子B的左端到NN′的距离lB，实验数据记录在下表中：分析数据可得：像到反射面的距离______ （大于/小于）物到反射面的距离。

（5）如图，若将玻璃板绕底边向棋子B一侧翻转90°，则在此过程中，棋子A的像大小______，棋子A顶端与其像之间的距离变化情况是______。

【答案】便于确定像的位置 MM′ 像 直接 大于 不变 先变大后变小
7.小杰同学探究光从空气射入不同介质发生折射时的一些规律，他将一束光从空气射入水中发生折射的实验数据记录于下表：

（1）分析实验序号1（或2或3或4或5）中折射角与入射角的大小关系，得出初步结论是： ；
（2）分析实验序号1与2与3与4与5中折射角与入射角的变化关系，得出初步结论是： ；
（3）该同学在得出以上结论后想要继续研究光在其他透明介质的分界面折射时有什么规律。表中是光在几种不同介质中的传播速度，如图是光在这几种介质中发生折射的光路：


①综合分析表中的数据和如图1中的光路图可以得出的结论是：当光从传播速度大的介质斜射入传播速度小的介质中时，折射角 入射角。（选填“大于”或“小于”或“等于”）
②如图2所示，根据上述结论，光从玻璃斜射向酒精后经过了点A，那么激光光源的入射点应在 。（选填“O点左侧”或“O点处”或“O点右侧”）
【答案】⑴光从空气斜射入水中时，折射角小于入射角
⑵光从空气斜射入水中时，入射角增大时，折射角也增大
⑶①小于 ②O点左侧
8.在探究光的折射规律时，从水面上方看水中的物体变浅了。为了确定水中物体所成像的位置，某学习小组进行了如下探究：
A．把一个小灯泡a放在水中某处，观察灯泡所成像的位置。
B．将另一个相同的小灯泡b放在水面上方，调整其位置，使它的像与灯泡a的像重合。
C．用刻度尺测量灯泡b到水面的距离。
（1）测量时，把刻度尺的零刻度线对准灯泡b，水面处对应的刻度如图甲所示，则灯泡b到水面的距离为　 　cm。
（2）灯泡a的像到水面的距离与灯泡b到水面的距离一定相等，理由是：　 　
（3）测量时，如果直接将刻度尺竖直插入水中，使看到的零刻度线与灯泡a的像重合，则刻度尺在水面处的示数表示　 　。
（4）某小组实验时，每次都从灯泡a的正上方观察，测得灯泡a到水面距离u和灯泡a的像到水面距离v的对应关系如表所示。根据表中数据，请在图乙坐标中描点作出、v﹣u关系图线。由图线可知，v与u成　 　（选填“正比”、“反比”）。


【答案】（1）8.20；（2）像到平面镜的距离和物到平面镜的距离相等；（3）灯泡a的深度；（4）正比。
9.小明利用如图所示的实验装置探究光的反射规律，其中O为入射点，ON为法线，当入射光线为AO时，反射光线为OB；当入射光线为CO时，反射光线为OD；当入射光线为EO时，反射光线为OF.

(1)实验时，他用激光笔沿AO方向入射，在纸板前从不同方向都可以看到纸板上入射光线AO的径迹，这是因为光在纸板上发生了______反射．
(2)实验中小明收集的数据如下表：分析表格数据，可以得出反射角__________(选填“大于”“小于”或“等于”)入射角；当入射角增大时，反射角__________(选填“靠近”或“远离”)法线．

(3)如果让激光笔沿BO入射，反射光线将沿OA方向射出，这表明：在光的反射现象中，光路是______的；实验时将装置上的小门推开，发现小门上没有反射光线，这一现象表明_______________________________________________．
【答案】 (5分)(1)漫　(2) 等于　远离
(3)可逆　反射光线、入射光线和法线在同一平面内
10.在探究光的反射定律时，小波将一块平面镜放在水平桌面上，再把一块纸板（分E、F两个面）垂直放置在平面镜上，如图甲所示。

（1）使一束光贴着纸板OA沿某一角度入射到O点，纸板OF上没有观察到反射光，原因可能是　 　。
（2）图甲中，E、F在同一平面上，让光线沿纸板E上的AO射向镜面，则在纸板F上得到沿OB的反射光线，测得AO、OB与法线的夹角均为40°，于是小波得出结论：反射角等于入射角。你认为小波得出结论的过程　 　（选填“合理”或“不合理”），原因是　 　。
（3）在实验过程中，若将纸板倾斜（即纸板与平面镜不垂直），如图乙所示，让光线仍贴着纸板沿AO方向射向镜面，此时反射光线与入射光线　 　（选填“在”或“不在”）同一平面内，纸板上　 　（选填“能”或“不能”）看到反射光线。
（4）纸板ENF是用两块纸板连接而成的，这样做的目的是　 　。
【答案】（1）纸板E与F不在同一平面上；（2）不合理；凭一次实验数据得出结论有偶然性，应进行多次实验；（3）在；不能；（4）验证反射光线与入射光线法线是否在同一平面内。
