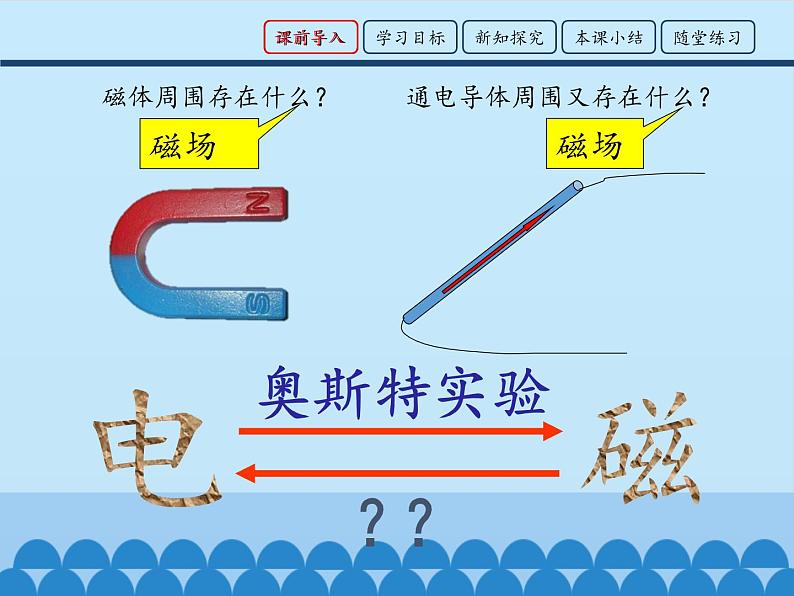

通电导体周围又存在什么？

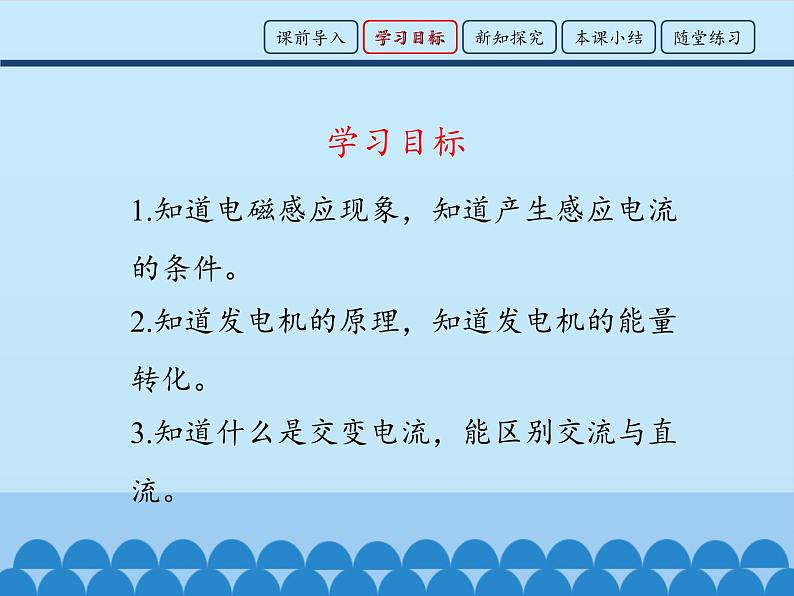

1.知道电磁感应现象，知道产生感应电流的条件。2.知道发电机的原理，知道发电机的能量转化。3.知道什么是交变电流，能区别交流与直流。

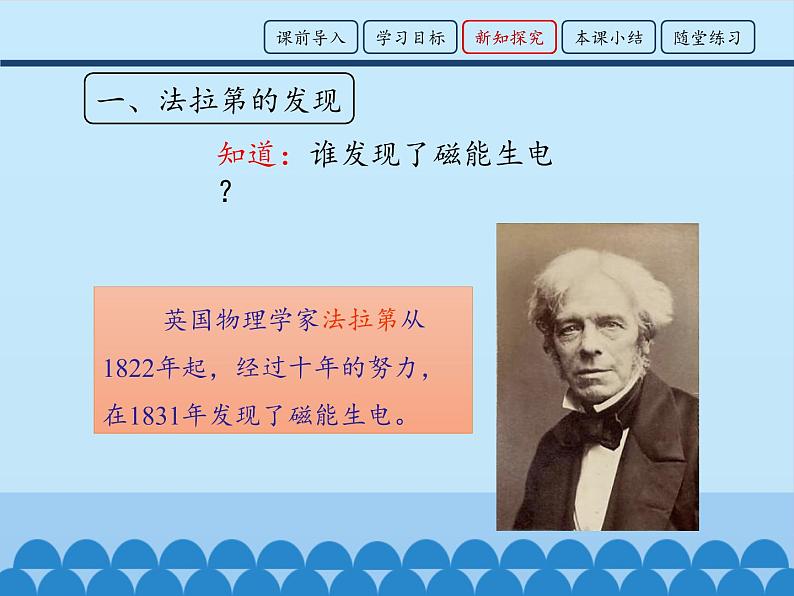

英国物理学家法拉第从1822年起，经过十年的努力，在1831年发现了磁能生电。
知道：谁发现了磁能生电？

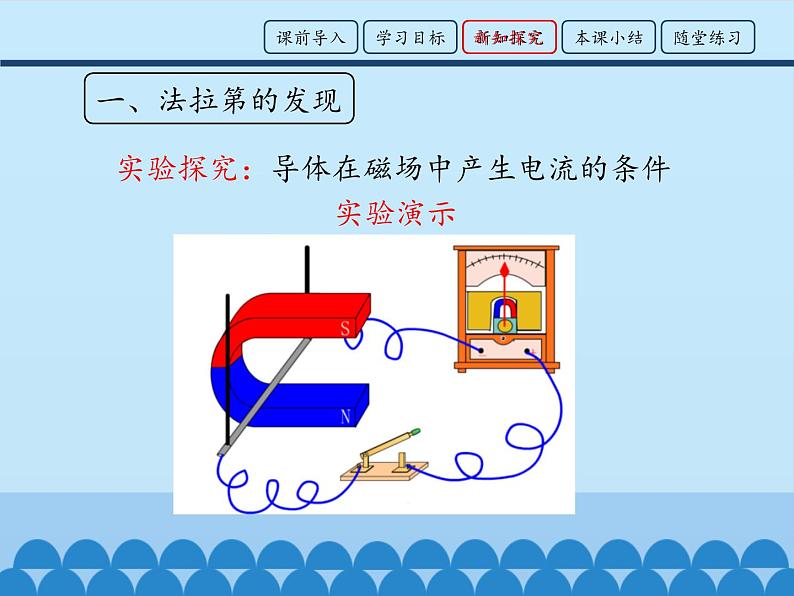

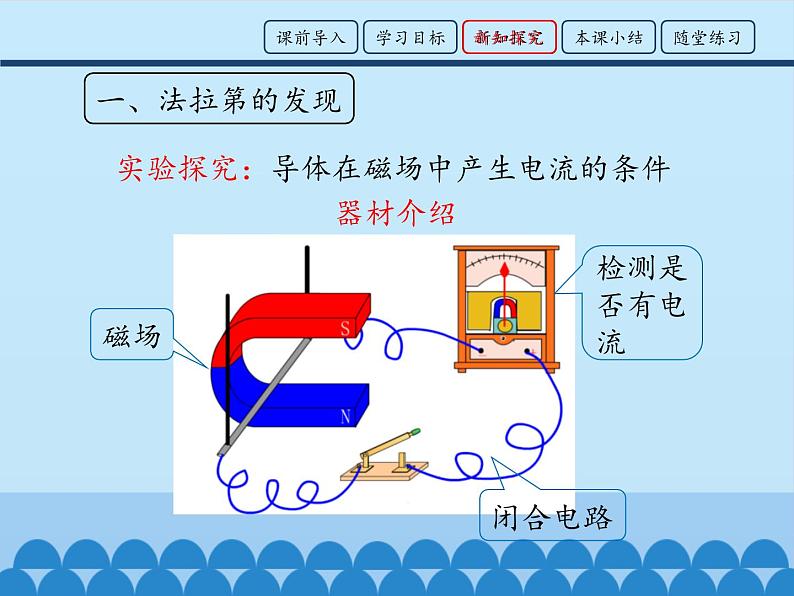

实验探究：导体在磁场中产生电流的条件

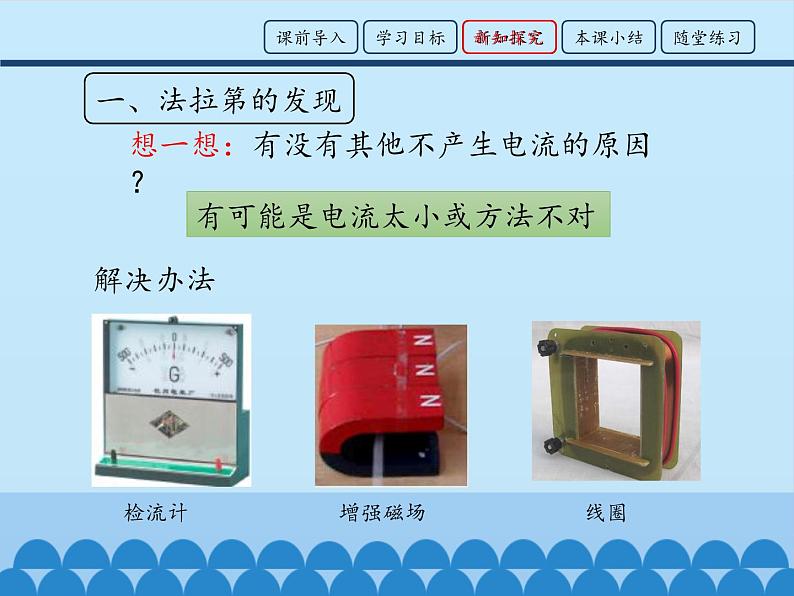

想一想：有没有其他不产生电流的原因？
有可能是电流太小或方法不对

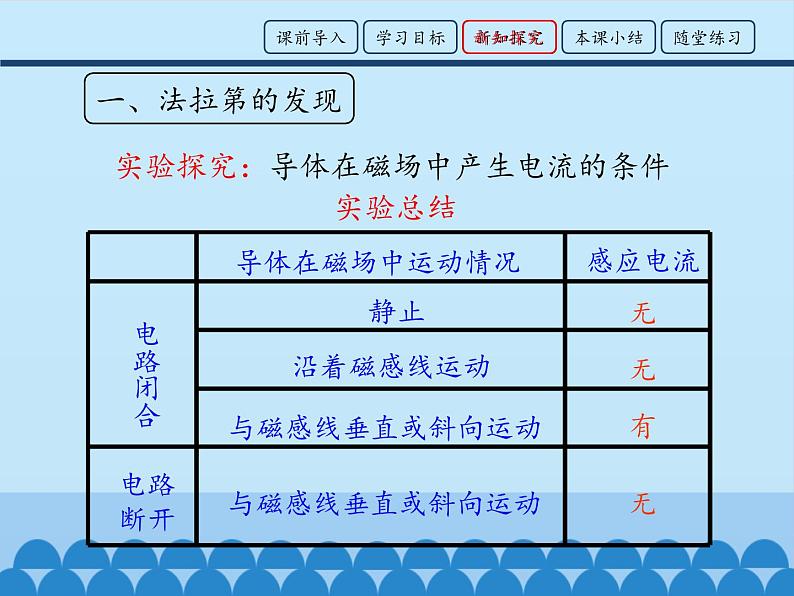

与磁感线垂直或斜向运动
闭合电路的一部分导体在磁场中做切割磁感线的运动时，导体就会产生电流，这种现象叫做电磁感应，所产生的电流叫做感应电流。
导体中产生感应电流的条件：1.电路闭合；2.部分导体在磁场中做切割磁感线的运动。
想一想：感应电流的方向与什么有关？
当磁感线方向不变时，感应电流的方向与导体运动方向有关，导体运动方向改变，感应电流方向也要发生改变。
当导体运动方向不变时，感应电流的方向与磁场方向有关，磁场方向改变，感应电流方向也要发生改变。
感应电流的方向与磁场方向和导体切割磁感线运动方向有关。
电磁感应现象表明：导体在磁场中切割磁感线运动时，有电流产生，把机械能转化为电能。
讨论交流：太空悬绳发电
想一想：这样的方式能发电么？
想一想：怎样才能让线圈产生持续的电流呢？
动手做：做一个小发电机
发电机主要由定子（不动部分）和转子（转动部分）组成
理解：发电机的发电原理
1.当转子转到以磁感线垂直时，线圈没有切割磁感线，线圈中没有电流。
理解：90°转过平衡位置
2.当转子转过平衡位置时，线圈切割磁感线，线圈中有电流。
理解：180°平衡位置
3.当转子继续向下旋转到达以磁感线垂直位置时，线圈没有切割磁感线，线圈中没有电流。
理解：270°转过平衡位置
4.当转子继续旋转时，导体切割磁感线方向发生改变，线圈在切割磁感线，线圈中有电流。
理解：360°平衡位置
5.线圈到达平衡位置，又继续下一个旋转。线圈不断旋转，线圈中就不断有电流产生。
回顾：发电机感应电流的变化
随着线圈的转动，发电机产生的感应电流的大小和方向也在周期性地变化。这样的电流叫做交变电流，简称交流电。在交变电流中，电流周期性变化的次数与多用时间的比叫做这一交变电流的频率，单位是赫兹。
发电机的出现，是人类历史上一次重大的革命。
通过本节课，你学到了什么？
闭合电路的一部分导体在磁场中做切割磁感线的运动时，导体中就会产生电流，这种现象叫做电磁感应，所产生的电流叫做感应电流。 感应电流的方向与导体的运动方向及磁场方向都有关系。
发电机的结构和发电原理。发电机产生的交变电流其方向和大小在周期性变化。发电机是机械能转化为电能的装置。
1.在图中，a表示垂直于纸面的一根导体的横截面，导体是闭合电路中的一部分，它在磁场中按如图所示的方向运动，其中不产生感应电流的是（ ）
2.要使感应电流的方向相反，可采用的措施有（ ）A、把磁场方向和切割磁感线的导体的运动方向都反过来B、保持导体切割磁感线运动的方向不变，再把磁场方向反过来C、将磁场方向和切割磁感线的导体的运动方向都改变D、保持磁场方向不变，将导体切割磁感线运动的方向改变
