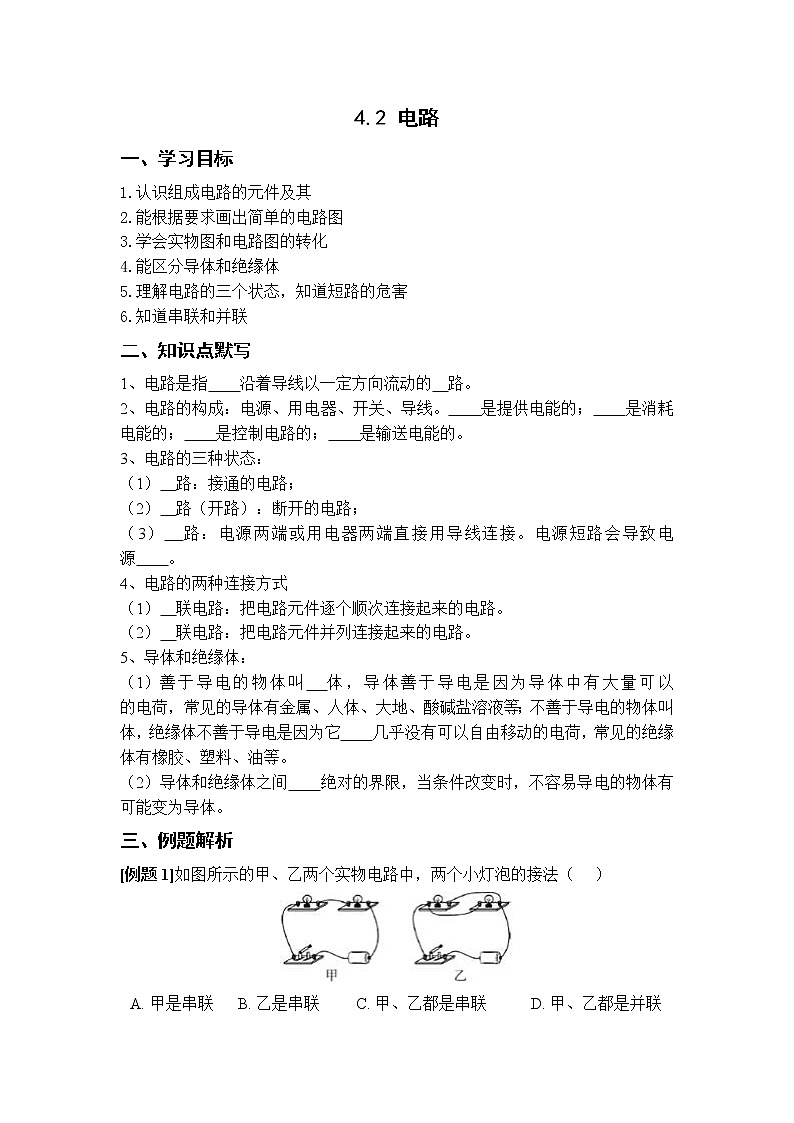

4.2 电路一、学习目标1.认识组成电路的元件及其2.能根据要求画出简单的电路图3.学会实物图和电路图的转化4.能区分导体和绝缘体5.理解电路的三个状态，知道短路的危害6.知道串联和并联二、知识点默写1、电路是指    沿着导线以一定方向流动的  路。2、电路的构成：电源、用电器、开关、导线。    是提供电能的；    是消耗电能的；    是控制电路的；    是输送电能的。3、电路的三种状态：
（1）  路：接通的电路；
（2）  路（开路）：断开的电路；
（3）  路：电源两端或用电器两端直接用导线连接。电源短路会导致电源    。4、电路的两种连接方式
（1）  联电路：把电路元件逐个顺次连接起来的电路。
（2）  联电路：把电路元件并列连接起来的电路。5、导体和绝缘体：（1）善于导电的物体叫  体，导体善于导电是因为导体中有大量可以        的电荷，常见的导体有金属、人体、大地、酸碱盐溶液等；不善于导电的物体叫    体，绝缘体不善于导电是因为它    几乎没有可以自由移动的电荷，常见的绝缘体有橡胶、塑料、油等。

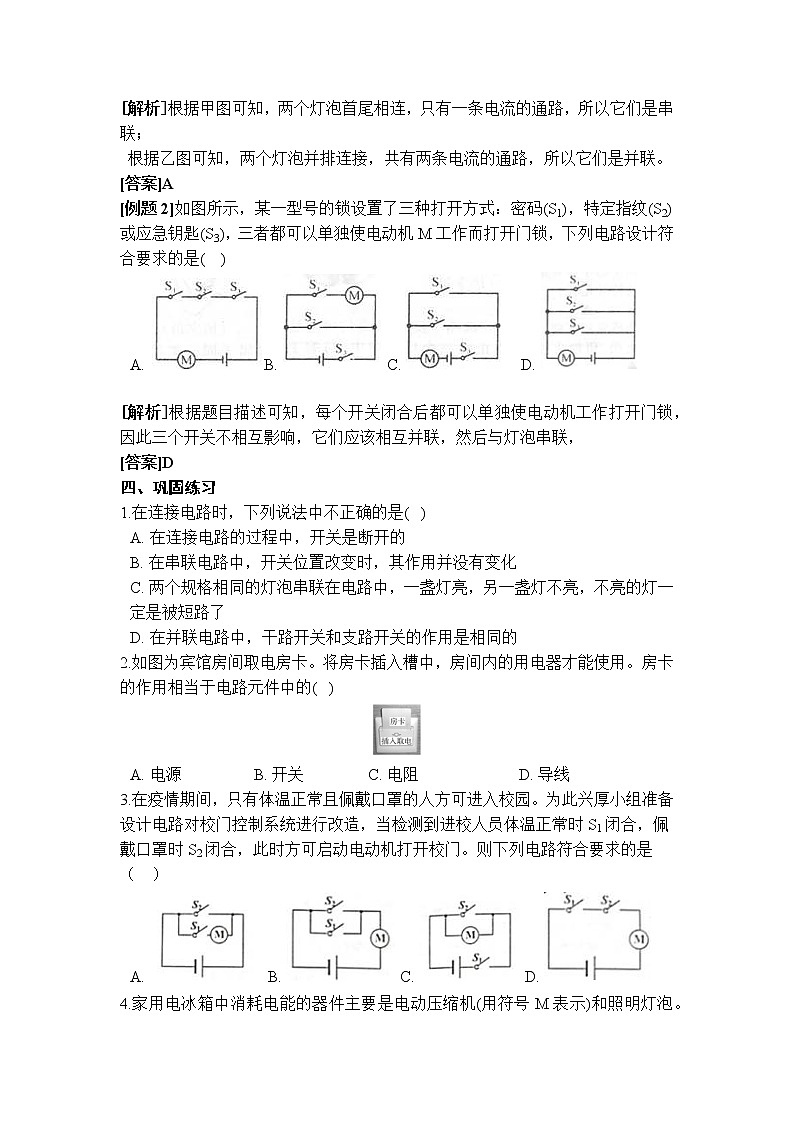

（2）导体和绝缘体之间    绝对的界限，当条件改变时，不容易导电的物体有可能变为导体。三、例题解析 [例题1]如图所示的甲、乙两个实物电路中，两个小灯泡的接法（    ）  A. 甲是串联     B. 乙是串联        C. 甲、乙都是串联          D. 甲、乙都是并联[解析]根据甲图可知，两个灯泡首尾相连，只有一条电流的通路，所以它们是串联；
根据乙图可知，两个灯泡并排连接，共有两条电流的通路，所以它们是并联。[答案]A[例题2]如图所示，某一型号的锁设置了三种打开方式：密码(S1)，特定指纹(S2)或应急钥匙(S3)，三者都可以单独使电动机M工作而打开门锁，下列电路设计符合要求的是(    )             B.  C.     D.  [解析]根据题目描述可知，每个开关闭合后都可以单独使电动机工作打开门锁，因此三个开关不相互影响，它们应该相互并联，然后与灯泡串联，[答案]D四、巩固练习1.在连接电路时，下列说法中不正确的是(   )            A. 在连接电路的过程中，开关是断开的
B. 在串联电路中，开关位置改变时，其作用并没有变化
C. 两个规格相同的灯泡串联在电路中，一盏灯亮，另一盏灯不亮，不亮的灯一定是被短路了

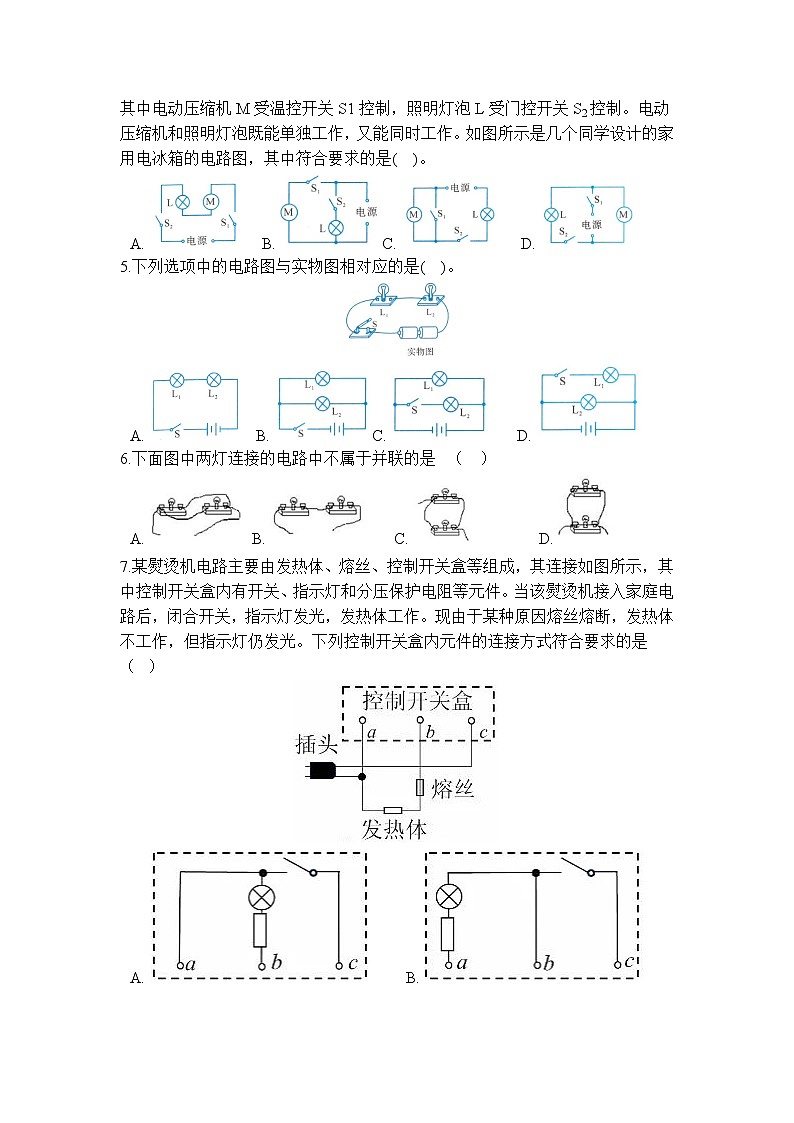

D. 在并联电路中，干路开关和支路开关的作用是相同的2.如图为宾馆房间取电房卡。将房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于电路元件中的(   )  A. 电源                  B. 开关                C. 电阻                         D. 导线3.在疫情期间，只有体温正常且佩戴口罩的人方可进入校园。为此兴厚小组准备设计电路对校门控制系统进行改造，当检测到进校人员体温正常时S1闭合，佩戴口罩时S2闭合，此时方可启动电动机打开校门。则下列电路符合要求的是（   ）            A.    B.  C.  D. 4.家用电冰箱中消耗电能的器件主要是电动压缩机(用符号M表示)和照明灯泡。其中电动压缩机M受温控开关S1控制，照明灯泡L受门控开关S2控制。电动压缩机和照明灯泡既能单独工作，又能同时工作。如图所示是几个同学设计的家用电冰箱的电路图，其中符合要求的是(    )。            A.      B. C.      D. 5.下列选项中的电路图与实物图相对应的是(    )。 A.    B. C.      D. 6.下面图中两灯连接的电路中不属于并联的是  （   ）            A.  B.       C.          D. 7.某熨烫机电路主要由发热体、熔丝、控制开关盒等组成，其连接如图所示，其中控制开关盒内有开关、指示灯和分压保护电阻等元件。当该熨烫机接入家庭电路后，闭合开关，指示灯发光，发热体工作。现由于某种原因熔丝熔断，发热体不工作，但指示灯仍发光。下列控制开关盒内元件的连接方式符合要求的是（  ） A.          B.
C.       D. 8.在图中的四幅电路图中，与如图所示实物图对应的是(    )    B. C.   D. 9.如图所示，电动独轮车是新一代代步工具，它体形小巧、携带方便，而且依靠电力驱动，低碳环保，越来越受到年轻人的喜爱。某品牌独轮车工作原理：当电源开关S1闭合时指示灯亮起，人站在独轮车上开关S2自动闭合，电动机才能启动，开始运动。下列电路设计符合上述要求的是(    )       B. C. D. 10.电脑工作时会发热，当升温到一定值时，温控开关S1自动闭合，风扇Ｍ启动，加快散热从而保护电脑。如果断开电源总开关S2  ， 风扇Ｍ和其他工作系统同时停止工作。符合上述要求的电路是(    )            A.                                             B.
C.                                             D. 11.小科发现教室的投影幕布有一个开关，通过控制可以使幕布上升或下降。请教科学老师后得知，内部安装了一个电动机。于是他用单刀双掷开关及其它元件设计了如下四个电路图，其中能通过开关的转换而实现幕布升或降的是(    )            A.                                        B.
C.                                          D. 12.某烟花定时自动点火装置的原理如图，可减少点燃烟花时对人员的伤害。装置中的定时器可控制点火时间，当点火器有电流通过时，就会自动点燃烟花。则下列描述中的正确的组合是(    )  ①为完善设计方案，需要在“a”处安装一个开关S②为完善设计方案，需要在“b”处安装一个开关S③在这个设计中，定时器的作用相当于一个自动开关④在这个设计中，定时器的作用相当于一个定值电阻A. ①③                      B. ①④                        C. ②③                             D. ②④13.某电热水壶正常状态下，闭合开关，指示灯L亮，同时电热丝R工作；断开开关，指示灯L熄灭，电热丝R不工作。小明用该电热水壶烧水时，发现电热丝R断了，指示灯L仍然亮。四位同学设计了该电热水壶的模拟电路，其中符合上述要求的是（    ）            A. B.  C.     D. 14.汽车装有安全带未系提示系统，当乘客坐在副驾驶座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起，蜂鸣器工作；若系上安全带，则开关S2闭合，指示灯熄灭，蜂鸣器不工作。图设计的电路图正确的是（    ）            A.                                       B.
C.                                      D.
答案知识点默写1、电路是指电荷沿着导线以一定方向流动的回路。2、电路的构成：电源、用电器、开关、导线。电源是提供电能的；用电器是消耗电能的；开关是控制电路的；导线是输送电能的。3、电路的三种状态：
（1）通路：接通的电路；
（2）断路（开路）：断开的电路；
（3）短路：电源两端或用电器两端直接用导线连接。电源短路会导致电源烧坏。4、电路的两种连接方式
（1）串联电路：把电路元件逐个顺次连接起来的电路。
（2）并联电路：把电路元件并列连接起来的电路。5、导体和绝缘体：（1）善于导电的物体叫导体，导体善于导电是因为导体中有大量可以自由移动的电荷，常见的导体有金属、人体、大地、酸碱盐溶液等；不善于导电的物体叫绝缘体，绝缘体不善于导电是因为它内部几乎没有可以自由移动的电荷，常见的绝缘体有橡胶、塑料、油等。
（2）导体和绝缘体之间没有绝对的界限，当条件改变时，不容易导电的物体有可能变为导体。   巩固练习1. D   2. B   3. D   4. B   5. A   6. B   7. B   8. A   9. C   10. B   11. C   12. A   13. B   14. B
巩固练习解析1. D   【解析】Ａ．在连接电路的过程中，开关是断开的，可以放在电路时通时断，烧坏用电器，故Ａ正确不合题意；
B．在串联电路中，开关位置改变时，其作用并没有变化，故Ｂ正确不合题意；
C．两个规格相同的灯泡串联在电路中，如果正常，那么它们的亮度是相同的，因此不亮的灯肯定不是电功率小所致，肯定是被短路了，故Ｃ正确不合题意；
D．在并联电路中，干路开关控制所有用电器，支路开关只能控制它所在支路上的用电器，故Ｄ错误符合题意。2. B   【解析】将房卡插入槽中，电路接通，用电器正常工作；拿走房卡，电路断开，用电器不能工作，因此房卡可以控制电路通断，相当于开关.3. D   【解析】根据题目描述可知，闭合任意一个开关，电机都不能启动；只有两个开关都闭合时，电机才能启动，那么它们相互影响，应该为串联，则开关S1、S2和电动机串联，故D正确，而A、B、C错误。4. B   【解析】（1）电动压缩机和照明灯既能单独工作，也能同时工作，那么二者不相互影响，因此为并联；
（2）压缩机只受温控开关S1控制，那么二者串联在同一支路上；照明灯只受门控开关S2控制，那么二者也串联在另一支路上。
故B正确，而A、C、D错误。5. A   【解析】根据实物图可知，电路只有一条通路，那么两个灯泡串联。电流从正极出发，依次经过灯泡L2、灯泡L1、开关S，然后回到电源负极.6. B   【解析】A、C、D中，两个灯泡都是首首尾尾并联在两点之间，因此为并联，故A、C、D不合题意；在B中，两个灯泡首尾相连，因此为串联，故B符合题意。7. B   【解析】A.如下图所示：当开关闭合后，灯泡和加热体同时被短路，它们都不能正常工作，故A错误；

B.如下图所示：灯泡与分压电阻在一条支路上，熔丝和发热体在一条支路上，二者并联不相互影响，因此熔丝断时发热体停止工作，而灯泡正常发光，故B正确；

C.如下图所示：发热体和分压电阻、灯泡并联，即灯泡单独接在电源上，会由于电压过大被烧毁，故C错误；

D.如下图所示：当开关闭合后，熔丝和发热体所在的支路被短路，它们不能工作，故D错误。

故选B。8. A   【解析】根据实物图可知，两个灯泡并联，开关在干路上，电流表与灯泡L1串联。
A.与实物图比较可知，灯泡、电流表和开关的串并联关系保持一致，且位置相同，故A符合题意；
B.电流表不应该与灯泡L2串联，故B不合题意；
C.电流表不应该在干路上，故C不合题意；
D.电流表不能接在电路图中的“T”形接头处，故不合题意。9. C   【解析】（1）根据题目描述可知，当指示灯亮时，电动机可以工作也可以不工作，那么二者不相互影响，因此它们为并联关系；
（2）当开关S1闭合时只有指示灯亮，再闭合开关S2时，电动机才开始启动，即如果开关S1不闭合，二者都不能工作，因此开关S1在干路上。由于开关S2只能控制电动机，不能控制指示灯，所以它应和电动机在同一支路上。如下图所示：
10. B   【解析】（1）根据题目描述可知，当工作系统运行时，风扇可以工作也可以不工作，那么二者不相互影响，因此它们是并联关系；
（2） 如果断开电源总开关S2， 风扇Ｍ和其他工作系统同时停止工作，说明它控制所有用电器，即在干路上。只有温控开关S1闭合时，风扇才会启动， 那么它只能控制风扇，应该和风扇串联在同一支路上，如下图所示：

故选B。11. C   【解析】A.无论开关接1还是接2，电流总是从电动机的上面流入，不能改变转动方向，故A错误；
B.无论开关接1还是接2，电流总是从电动机的下面流入，不能改变转动方向，故B错误；
C.当开关接1时，电流从电动机的下面进入；当开关接2时，电流从电动机的上面流入，可以改变转动方向，故C正确；
D.无论开关接1还是接2，电动机都被短路，没有电流流入电动机，即它不会旋转，故D错误。12. A   【解析】定时器和点火器并联，然后与灯泡串联。当定时器工作时，将点火器短路，点火器没有电流经过，此时不会点燃烟花；当预定时间到达时，定时器断开，点火器有电流经过，点燃烟花。
观察整个电路发现，只要接上电源，定时器就开始工作，即无法控制定时器的开启，所以需要在干路上的a处串联一个开关，故①正确，②错误；
根据工作过程可知，定时器的作用相当于一个自动开关，故③正确，④错误。
故选A。13. B   【解析】当电热丝烧断后，灯泡照样发光，那么二者不相互影响，它们应该为并联；开关闭合时，二者都工作；断开时，二者都不工作，说明开关控制所有用电器，应该在干路上，故B正确，而A、C、D错误。14. B   【解析】A.当开关S1闭合，开关S2断开，仪表盘上的指示灯亮起，蜂鸣器工作 ；开关S2闭合时，蜂鸣器和指示灯被短路，因此指示灯熄灭，蜂鸣器不工作，看似符合要求，但是这时整个电路短路，会烧坏电源，因此要在电路中串联一个保护电阻，故A错误；
B.根据A中分析可知，可以在电路中串联一个保护电阻即可，故B正确；
C.当开关S1闭合，开关S2断开，仪表盘上的指示灯不亮，蜂鸣器不工作，故C错误；
D.当开关S2闭合时，蜂鸣器找出工作，指示灯照常发光，故D错误。
