2022年中考物理二轮专题复习 专题五作图专题

这是一份2022年中考物理二轮专题复习 专题五作图专题，共21页。试卷主要包含了虚实，方向，大小，其他，按照题目要求作图等内容，欢迎下载使用。

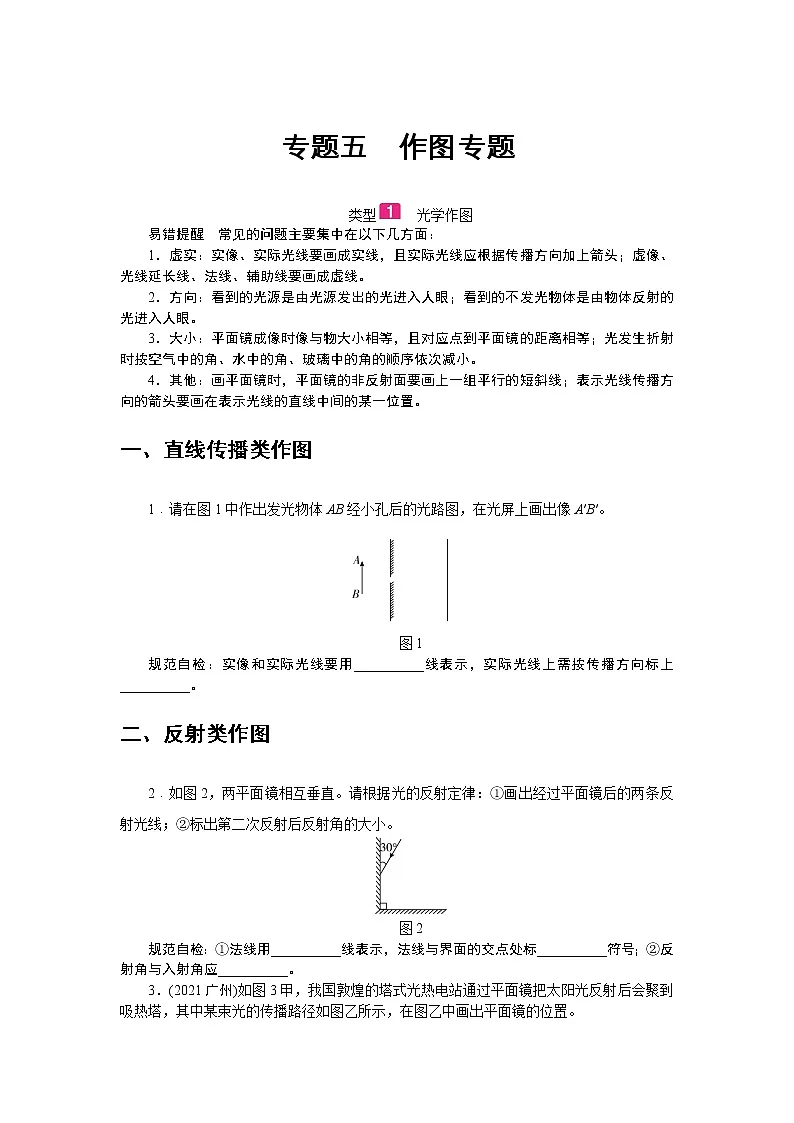

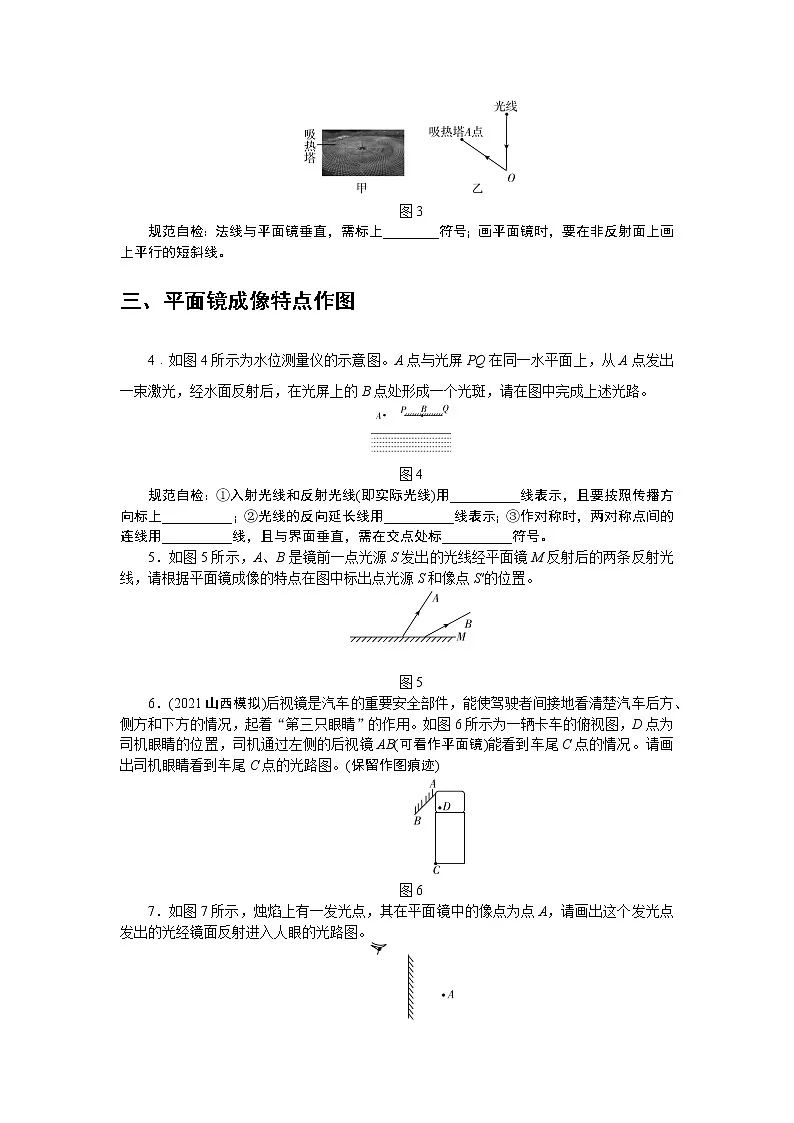

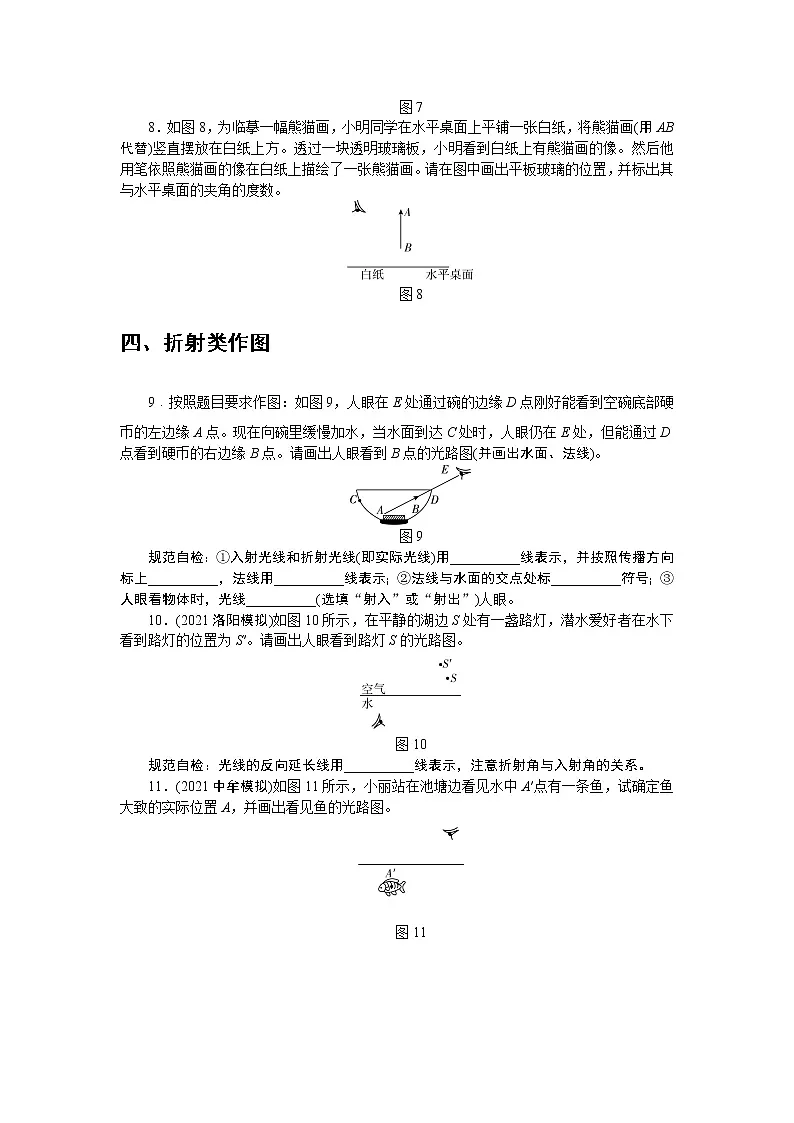

专题五　作图专题类型　光学作图易错提醒　常见的问题主要集中在以下几方面：1．虚实：实像、实际光线要画成实线，且实际光线应根据传播方向加上箭头；虚像、光线延长线、法线、辅助线要画成虚线。2．方向：看到的光源是由光源发出的光进入人眼；看到的不发光物体是由物体反射的光进入人眼。3．大小：平面镜成像时像与物大小相等，且对应点到平面镜的距离相等；光发生折射时按空气中的角、水中的角、玻璃中的角的顺序依次减小。4．其他：画平面镜时，平面镜的非反射面要画上一组平行的短斜线；表示光线传播方向的箭头要画在表示光线的直线中间的某一位置。一、直线传播类作图1．请在图1中作出发光物体AB经小孔后的光路图，在光屏上画出像A′B′。图1规范自检：实像和实际光线要用__________线表示，实际光线上需按传播方向标上__________。二、反射类作图2．如图2，两平面镜相互垂直。请根据光的反射定律：①画出经过平面镜后的两条反射光线；②标出第二次反射后反射角的大小。图2规范自检：①法线用__________线表示，法线与界面的交点处标__________符号；②反射角与入射角应__________。3．(2021广州)如图3甲，我国敦煌的塔式光热电站通过平面镜把太阳光反射后会聚到吸热塔，其中某束光的传播路径如图乙所示，在图乙中画出平面镜的位置。图3规范自检：法线与平面镜垂直，需标上________符号；画平面镜时，要在非反射面上画上平行的短斜线。三、平面镜成像特点作图4．如图4所示为水位测量仪的示意图。A点与光屏PQ在同一水平面上，从A点发出一束激光，经水面反射后，在光屏上的B点处形成一个光斑，请在图中完成上述光路。图4规范自检：①入射光线和反射光线(即实际光线)用__________线表示，且要按照传播方向标上__________；②光线的反向延长线用__________线表示；③作对称时，两对称点间的连线用__________线，且与界面垂直，需在交点处标__________符号。5．如图5所示，A、B是镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请根据平面镜成像的特点在图中标出点光源S和像点S′的位置。图56．(2021山西模拟)后视镜是汽车的重要安全部件，能使驾驶者间接地看清楚汽车后方、侧方和下方的情况，起着“第三只眼睛”的作用。如图6所示为一辆卡车的俯视图，D点为司机眼睛的位置，司机通过左侧的后视镜AB(可看作平面镜)能看到车尾C点的情况。请画出司机眼睛看到车尾C点的光路图。(保留作图痕迹)图67．如图7所示，烛焰上有一发光点，其在平面镜中的像点为点A，请画出这个发光点发出的光经镜面反射进入人眼的光路图。图78．如图8，为临摹一幅熊猫画，小明同学在水平桌面上平铺一张白纸，将熊猫画(用AB代替)竖直摆放在白纸上方。透过一块透明玻璃板，小明看到白纸上有熊猫画的像。然后他用笔依照熊猫画的像在白纸上描绘了一张熊猫画。请在图中画出平板玻璃的位置，并标出其与水平桌面的夹角的度数。图8四、折射类作图9．按照题目要求作图：如图9，人眼在E处通过碗的边缘D点刚好能看到空碗底部硬币的左边缘A点。现在向碗里缓慢加水，当水面到达C处时，人眼仍在E处，但能通过D点看到硬币的右边缘B点。请画出人眼看到B点的光路图(并画出水面、法线)。图9规范自检：①入射光线和折射光线(即实际光线)用__________线表示，并按照传播方向标上__________，法线用__________线表示；②法线与水面的交点处标__________符号；③人眼看物体时，光线__________(选填“射入”或“射出”)人眼。10．(2021洛阳模拟)如图10所示，在平静的湖边S处有一盏路灯，潜水爱好者在水下看到路灯的位置为S′。请画出人眼看到路灯S的光路图。图10规范自检：光线的反向延长线用__________线表示，注意折射角与入射角的关系。11．(2021中牟模拟)如图11所示，小丽站在池塘边看见水中A′点有一条鱼，试确定鱼大致的实际位置A，并画出看见鱼的光路图。图11
五、反射、折射结合作图12．如图12，一束激光斜射向半圆形玻璃砖圆心O，结果在屏幕MN上出现两个光斑，请画出形成这两个光斑的光路图。图1213．(2021鄂州)如图13，光源S发出的一束光经墙上的平面镜反射后，射入游泳池中，刚好被正在游泳的小明看到。请完成光路图。图1314．平静水面上的小鸟和水中的小鱼，某时刻的实际位置如图14所示，水面一侧C点的人眼恰好看到它们在水中的像重合。以小鸟眼睛A点代表小鸟，以小鱼眼睛B点代表小鱼，请画出小鸟在水中像A′的位置以及人眼看到小鱼的光路图。(保留作图痕迹)图14六、范围类作图15．如图15所示为俯视图，竖直方向悬挂一平面镜，P、Q为平面镜两端点，平面镜前S处站立一人，试在右侧光屏上标出人通过平面镜所能观察到的范围P1Q1，并画出光路图。图1516．如图16所示，在平面镜上方有一竖直挡板P，挡板左侧有一个点光源S，请作图表示在什么区域内可以看到由S发出的被平面镜反射的光线。图16七、透镜类作图17．(2021无锡)图17中物体AB在凸透镜两倍焦距以外，请画出AB经凸透镜所成像A′B′的大致位置。图17规范自检：①平行于主光轴的光线经凸透镜折射后经过________，经过光心的入射光线传播方向________，经过焦点的入射光线折射后________于主光轴；②折射光线的交点就是像点。18．(2021贵港)请在图18中画出光线经过凹透镜后的光路图(F为焦点)。图18规范自检：平行于主光轴的光线经凹透镜折射后的光线的反向延长线经过__________，经过光心的入射光线传播方向__________，延长线经过焦点的入射光线经凹透镜折射后__________于主光轴。19．(2021凉山)请在如图19的方框内画出合适的光学元件并将光路图补充完整。图19类型　力学作图易错提醒　常见的问题主要集中在以下几方面：1．力的个数：不会熟练应用所学知识根据物体的运动状态得出受力情况，凭感觉、经验作图，导致多画或少画力。2．力的方向：有些力的方向是确定的(重力、浮力)，有些力的方向和其他物体有着密切关联(压力、支持力、拉力)；尤其注意摩擦力的方向，一定要明确物体的相对运动或相对运动趋势的方向。3．力的作用点：某个物体受到多个力时，这几个力的作用点均画在该物体的重心上。画指定的压力时，作用点通常画在接触面上。4．力的标示：有的力有专用字母(重力、摩擦力)，有的力要加下标来区分，不能一概用F表示。5．杠杆作图：杠杆作图中注意力臂通常用虚线加大括号或实线两端加箭头来表示。画力臂时，一定要过支点向力或力的延长线作垂线。 一、画指定力的示意图1．如图1所示，斜面上的小球被挡板A挡住，请作出小球受到的重力和小球对挡板A及斜面的压力的示意图。图1规范自检：①重力的符号是__________，摩擦力的符号是__________，其他力的符号用F加下标来区分；②力与面垂直的地方要加__________符号。2．(2021恩施)如图2，物块沿粗糙斜面向上运动，请画出物块所受重力和摩擦力及物块对斜面压力的示意图。图2规范自检：①一个物体受多个力时，这几个力的作用点都可画在__________上，但该物体对其他物体的力的作用点不可画在该物体上；②压力的作用点在__________上；③注意摩擦力的方向。3．两个带电小球A和B在静止的小车中的位置如图3所示，两小球处于同一水平线上。请画出小球A水平方向上的受力示意图。图3规范自检：大小相等的力，长度应__________。二、根据物体的运动状态画受力示意图4．小凯在逛超市时发现超市的电梯有两种：一种是台阶式的(如图4甲)，另一种是斜面式的(如图乙)。请你分别画出小凯站在不同电梯上匀速上升时的受力示意图。图45．如图5所示，汽车载着箱子水平向右行驶。请作出汽车刹车时箱子的受力示意图。图56. (1)如图6甲所示，物块沿固定的斜面匀速下滑，请画出物块的受力示意图；(2)如图乙所示，物块在一固定的斜面上保持静止，请画出物块的受力示意图；(3)如图丙所示，一物块沿固定的光滑斜面下滑，请画出物块的受力示意图。(O为物块的重心)图67．如图7，鸡蛋在水中加速下沉，不计水的阻力，请画出此时鸡蛋受力的示意图。图7规范自检：明确力的大小关系，用线段的长短表示力的__________。8．如图8所示，一只丹顶鹤正沿直线朝斜向上方向匀速飞行，用O点表示丹顶鹤的重心，请画出丹顶鹤在该过程中的受力情况。图89．(2021南京)如图9中，轻拉弹簧，水平面上的物体A和B处于静止状态，请画出物体A的受力示意图。图910．(2021焦作模拟)如图10，一同学站在加速竖直上升的电梯中，请画出该同学的受力示意图。图10规范自检：较大的力的长度要长一些。 11．如图11是学校运动会时某同学参加百米赛跑时的情景，请画出他的右脚对地面的作用力的示意图(O点是力的作用点)。图1112．如图12，当小车处于某一运动状态时，水杯内的水面出现这一情景(水杯在桌上没滑动)，请画出水杯(水和杯的整体)所受力的示意图。图1213．(2021德州)如图13所示，带支架的平板小车沿水平地面向右做直线运动，小球A用细线悬挂于支架右端，放在小车左端的物块B相对于小车始终静止。某时刻观察到细线偏离竖直方向θ角，请画出此时物块B受到的重力G和摩擦力f的示意图。(力的作用点图中已标出)图13三、杠杆作图14．如图14所示是一台起重机的简易示意图，OA是吊臂，它是一个杠杆，可以绕O点转动，地面上的卷扬机拉动绳子将重物提起。请画出杠杆OA的动力臂l1、阻力F2和阻力臂l2。  图14规范自检：①杠杆的力臂用两端带箭头的实线(或加大括号的虚线)表示，通常用字母“l”表示；②力臂__________于力的作用线，交点处加__________符号；③动力和阻力均为作用在__________上的力。  15．如图15所示，空调室外机通常放在固定于墙上的三角支架ABC上，请画出以C为支点时，室外机对支架的压力F2的力臂l2，以及A点(螺钉与墙面垂直)受到的拉力F1的示意图。图15规范自检：力的延长线要用__________线。16．“节约用水，人人有责！”如图16甲所示，是用水后关闭水龙头时的情景，水龙头手柄可看作是一个杠杆，F2是阻力。请你在如图乙中画出施加在A点的最小动力F1及其力臂l1的示意图。图16规范自检：在画力的时候注意力的方向。17．如图17是手压喷壶的上半部分，O点为支点，请画出在A点所用的最小动力F1和阻力F2的力臂l2。图17类型　电磁作图易错提醒　常见的问题主要集中在以下几方面：1．实物图连接时需注意：电表量程的选择和正、负接线柱的连接，滑动变阻器接线柱的连接。2．家庭电路的接线问题：开关应该接在火线上，螺丝口灯泡的螺旋套接零线，灯尾接火线。3．开关和插座组合问题：有的开关控制插座，有的开关不控制插座，需要认真区分。4．电磁学作图中的细节：①磁感线的形状和方向；②安培定则使用右手；③螺线管上线圈的绕法。一、实物电路的连接1．如图1所示，在“探究通过定值电阻的电流与其两端电压的关系”实验中，请用笔画线代替导线，将实验电路连接完整。(要求滑片左移时，滑动变阻器接入电路的阻值变小)图1规范自检：①实物图连线时，导线不可交叉；②导线的两端要连在接线柱上。2．如图2所示，是某小组连接的测量定值电阻阻值的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”，并补画出正确的连线。图2二、电路设计3．(2021河南模拟)高铁轨道中的螺丝会因震动而松动，引发安全隐患。创新小组的同学们设计了一个检测螺丝松动的报警方案电路图。其工作原理是螺丝(螺丝在电路图中用虚线框表示，其电阻不计)正常连接时，报警灯不亮；螺丝松动时会与下端的导线分离而断开，此时报警灯亮起，提醒工人及时维修。请根据其工作原理在虚线框内完成电路图。图3规范自检：①电路图连线要横平竖直；②导线相连的地方要加点。4．如图4为一身高测量仪的电路示意图，A、B、C、D为四个接线柱，部分元件未画出，顶板M可带动滑片P滑动，要求闭合开关S后，被测人身高变高时，电表的示数增大，请将“”“”和“”中的两个填入电路AB和CD之间。图45．目前世界上大多数国家都采用呼气式酒精测试仪，对驾驶员进行现场检测。酒精测试仪中装有酒精气体传感器，它是一种气敏电阻，其阻值随酒精气体浓度增大而减小，从而引起电路中电流和电压的变化。请你用笔画线代替导线将图5中给出的电路元件连接成一个酒精测试仪的工作电路。(要求：正常工作时，驾驶员呼出的酒精气体浓度越大，酒精测试仪中电压表的示数也越大)图5三、家庭电路作图6. 某地下通道有东西两个入口，入口处分别装有一个声控延时开关(图6中S1、S2)。无论行人从哪一侧进入通道，发出的声音都会使其入口处的开关自动闭合一段时间，通道内的灯泡在此期间提供照明，方便行人顺利通行。请在图中用笔画线代替导线完成其电路连接。图6规范自检：家庭电路作图时，与火线、零线、地线相连的地方一定要________。7．如图7甲为某品牌带指示灯的插座，使用中发现：开关断开时，指示灯不发光，插座不能提供电压；开关闭合时，指示灯发光，插座提供电压；如果指示灯损坏，开关闭合时，插座也能提供电压。请根据现象和安全用电原则在图乙中完成电路连接。图78．(2021锦州)现在许多宾馆都利用房卡取电，它相当于一个开关。只有房卡插入卡槽里，房间内的电灯和插座才能工作。如图8所示是房间内已经连好的部分电路图，S1是房卡开关，S2是控制电灯的开关。为使电灯和插座都正常工作，请将电路图补充完整。图89．小明用两个单刀双掷开关、一个LED灯和若干导线设计一个楼梯灯电路，无论是楼上还是楼下都可以任意开灯、关灯，既可以在楼下开灯到楼上关灯，又可以在楼上开灯到楼下关灯。请你根据小明的设计意图和安全用电原则，用笔画线代替导线完成如图9的电路。图9四、电磁作图10．(2021怀化)如图10为地磁场的示意图，请在括号内填上地磁的磁极和小磁针右下端的磁极。(均选填“N”或“S”)图1011．(2021镇江)开关S闭合后，小磁针静止时指向如图11所示。请在图中两个虚线框内分别标出螺线管左端的磁极(用“N”或“S”表示)和电源左端的极性(用“＋”或“－”表示)。图1112．如图12所示，小磁针静止在两个通电螺线管之间，N极竖直向下。请你在甲图括号内标出电源的“＋”“－”极，并画出乙图通电螺线管的绕线。图1213．如图13所示，在电磁铁上方用弹簧挂着一个条形磁体，开关闭合后，滑片向右滑动时弹簧缩短。请标出电磁铁磁感线的方向及电源的“＋”“－”极。图13          答案：类型1　光学作图1．如图1所示图1规范自检：实　箭头2.如图2所示图2规范自检：①虚　直角　②相等3．如图3所示图3规范自检：直角4.如图4所示图4规范自检：①实　箭头　②虚③虚　直角5．如图5所示图5   6.如图6所示图67．如图7所示    　图78.如图8所示图89．如图9所示图9规范自检：虚10.如图10所示　图10规范自检：①实　箭头　虚　②直角　③射入11．如图11所示图1112.如图12所示　　图1213．如图13所示图1314.如图14所示图1415．如图15所示图1516.如图16所示　　　　　图1617．如图17所示图17规范自检：①焦点　不变　平行18.如图18所示图18规范自检：焦点　不变　平行　　　　　19．如图19所示图19类型2　力学作图1．如图1所示图1规范自检：①G　f　②直角2.如图2所示图2规范自检：①重心　②接触面　3．如图3所示　规范自检：相等图34．如图4所示图45.如图5所示　　图56．如图6所示图67．如图7所示　规范自检：大小图78．如图8所示图89.如图9所示图910．如图10所示图1011.如图11所示　　图1112．如图12所示　图12  13.如图13所示　　　　　图1314．如图14所示图14规范自检：②垂直　直角　③杠杆15.如图15所示图15 规范自检：虚16．如图16所示图1617.如图17所示图17类型3　电磁作图1．如图1所示图12.如图2所示　　　　　图23．如图3所示图34.如图4所示　　　　　　图45．如图5所示图56.如图6所示图6    规范自检：加点7．如图7所示图7 8.如图8所示　图89．如图9所示图910.如图10所示　　　图1011．如图11所示图1112.如图12所示　　　　　图1213．如图13所示图13
