人教版八年级上册第五章 透镜及其应用综合与测试学案

这是一份人教版八年级上册第五章 透镜及其应用综合与测试学案，共26页。学案主要包含了学习目标，知识网络详解等内容，欢迎下载使用。

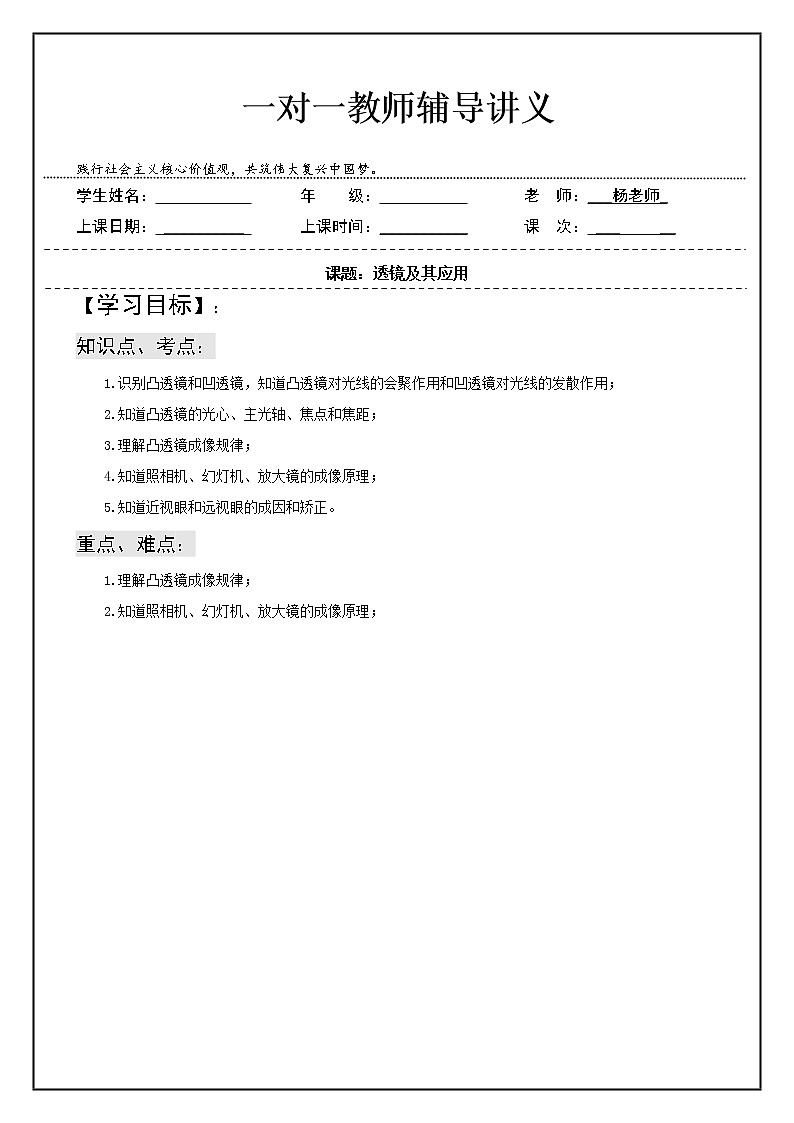

一对一教师辅导讲义

践行社会主义核心价值观，共筑伟大复兴中国梦。
学生姓名： 年 级： 老 师：___杨老师_
上课日期： __________ 上课时间：___________ 课 次： ___ __

课题：透镜及其应用
【学习目标】：
知识点、考点：
1.识别凸透镜和凹透镜，知道凸透镜对光线的会聚作用和凹透镜对光线的发散作用；
2.知道凸透镜的光心、主光轴、焦点和焦距；
3.理解凸透镜成像规律；
4.知道照相机、幻灯机、放大镜的成像原理；
5.知道近视眼和远视眼的成因和矫正。
重点、难点：
1.理解凸透镜成像规律；
2.知道照相机、幻灯机、放大镜的成像原理；

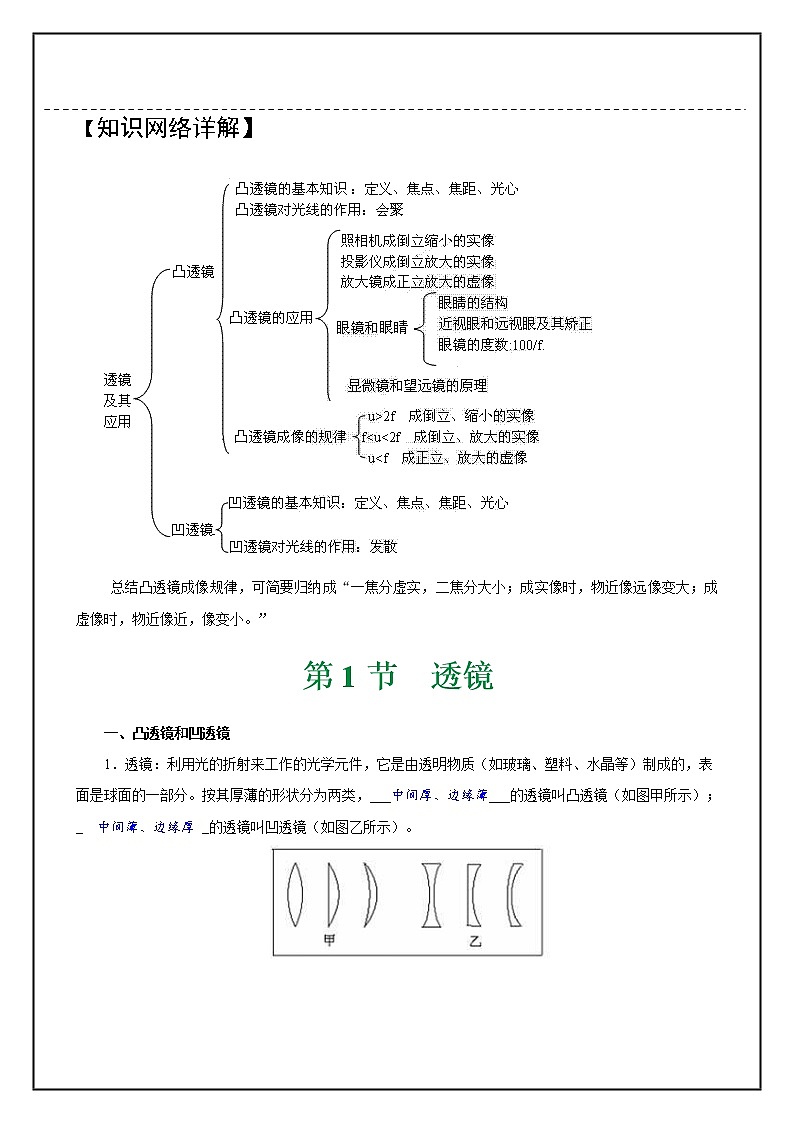

【知识网络详解】















总结凸透镜成像规律，可简要归纳成“一焦分虚实，二焦分大小；成实像时，物近像远像变大；成虚像时，物近像近，像变小。”
第1节 透镜
一、凸透镜和凹透镜
1．透镜：利用光的折射来工作的光学元件，它是由透明物质（如玻璃、塑料、水晶等）制成的，表面是球面的一部分。按其厚薄的形状分为两类，___中间厚、边缘薄___的透镜叫凸透镜（如图甲所示）；_ 中间薄、边缘厚 _的透镜叫凹透镜（如图乙所示）。

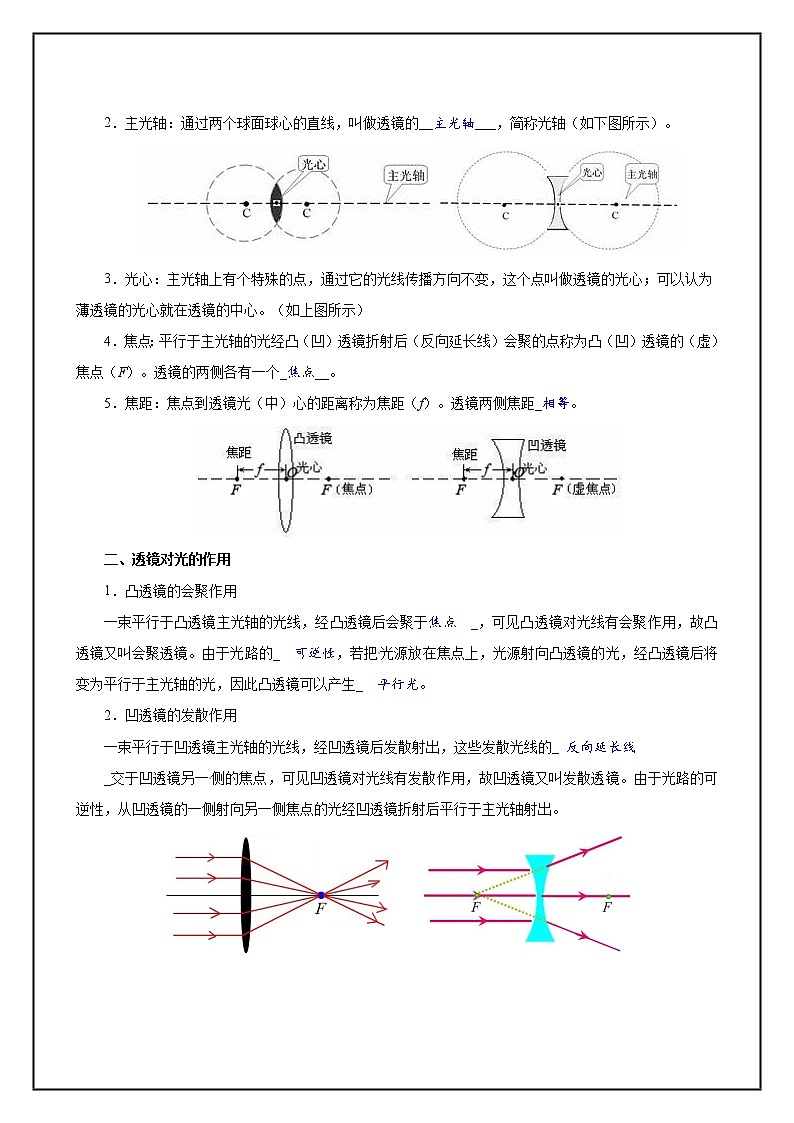

2．主光轴：通过两个球面球心的直线，叫做透镜的__主光轴___，简称光轴（如下图所示）。[来源:学科网]

3．光心：主光轴上有个特殊的点，通过它的光线传播方向不变，这个点叫做透镜的光心；可以认为薄透镜的光心就在透镜的中心。（如上图所示）
4．焦点：平行于主光轴的光经凸（凹）透镜折射后（反向延长线）会聚的点称为凸（凹）透镜的（虚）焦点（F）。透镜的两侧各有一个_焦点__。
5．焦距：焦点到透镜光（中）心的距离称为焦距（f）。透镜两侧焦距_相等。

二、透镜对光的作用
1．凸透镜的会聚作用
一束平行于凸透镜主光轴的光线，经凸透镜后会聚于焦点 _，可见凸透镜对光线有会聚作用，故凸透镜又叫会聚透镜。由于光路的_ 可逆性，若把光源放在焦点上，光源射向凸透镜的光，经凸透镜后将变为平行于主光轴的光，因此凸透镜可以产生_ 平行光。
2．凹透镜的发散作用
一束平行于凹透镜主光轴的光线，经凹透镜后发散射出，这些发散光线的_ 反向延长线
_交于凹透镜另一侧的焦点，可见凹透镜对光线有发散作用，故凹透镜又叫发散透镜。由于光路的可逆性，从凹透镜的一侧射向另一侧焦点的光经凹透镜折射后平行于主光轴射出。




三、通过透镜的三条特殊光线
有三条光线通过透镜的光路很特别，如图甲、乙所示：
1．平行于凸（凹）透镜主光轴的光线，经凸（凹）透镜折射后（反向延长线）会聚于（虚）焦点（平行过焦）；
2．通过凸（凹）透镜光心的光线传播方向不变（过心不变）；
3．通过透镜（虚）焦点的光线，经凸（凹）透镜折射后平行于主光轴射出（过焦平行）。



重点
一、透镜
【例题1】下列有关透镜的说法中，正确的是
A．不论是凸透镜还是凹透镜都是用玻璃等透明材料制成的
B．凸透镜对光线起发散作用，凹透镜对光线起会聚作用
C．凸透镜有焦点，凹透镜没有焦点
D．薄透镜就是凹透镜
参考答案：A
试题解析：凸透镜、凹透镜都是用玻璃等透明材料制成的，A正确；凸透镜对光线起会聚作用，凹透镜对光线起发散作用，B错误；两种透镜都有焦点，C错误；薄透镜包括凸透镜和凹透镜，D错误。故选A。






二、对光线的作用

【例题2】如图所示的1块光学元件。要使下面的光路图成立，虚线框内应单独放入的镜是

A．1或3 B．2或4
C．1或2 D．5或6
参考答案：A
试题解析：由题图可知，光线能透过该镜，所以此镜为透镜，且平行光线经过透镜折射后会聚在了焦点上，所以该透镜为凸透镜。根据凸透镜的特点可知1，3为凸透镜。故选A。


第2节 生活中的透镜

1．照相机[来源:学科网]

①镜头是凸透镜；②物体到透镜的距离（物距）大于二倍焦距，成的是___倒立、缩小__的实像；③要使像变大，应该让透镜靠近物体，远离胶卷。
调节方法：物近像远像变大。要想胶片上成的像大一些，则镜头要离人近一些，即镜头往前伸。
2．投影仪

①投影仪的镜头是凸透镜；②投影仪的平面镜的作用是改变光的传播方向；③物体到透镜的距离（物距）小于二倍焦距，大于一倍焦距，成的是_ 倒立、放大 ___的实像；④要使像变大，应该让透镜靠近物体，远离屏幕。
调节方法：物近像远像变大。要想屏幕上成的像大一些，则镜头要离透明胶片近一些，即镜头往下调节。
3．放大镜

①放大镜是凸透镜；②放大镜到物体的距离（物距）小于一倍焦距，成的是_ 放大、正立
_的虚像；③要让物体更大，应该让放大镜远离物体。
调节方法：物远像远像变大。要想看到的像大一些，则放大镜要离物体远一些。

重点
物距与像距：物距是指物体到________的距离，用字母“u”表示；像距是指________到光心的距离，用字母“v”表示．
一、照相机和摄像头：u>2f，成倒立、缩小、实像，f
