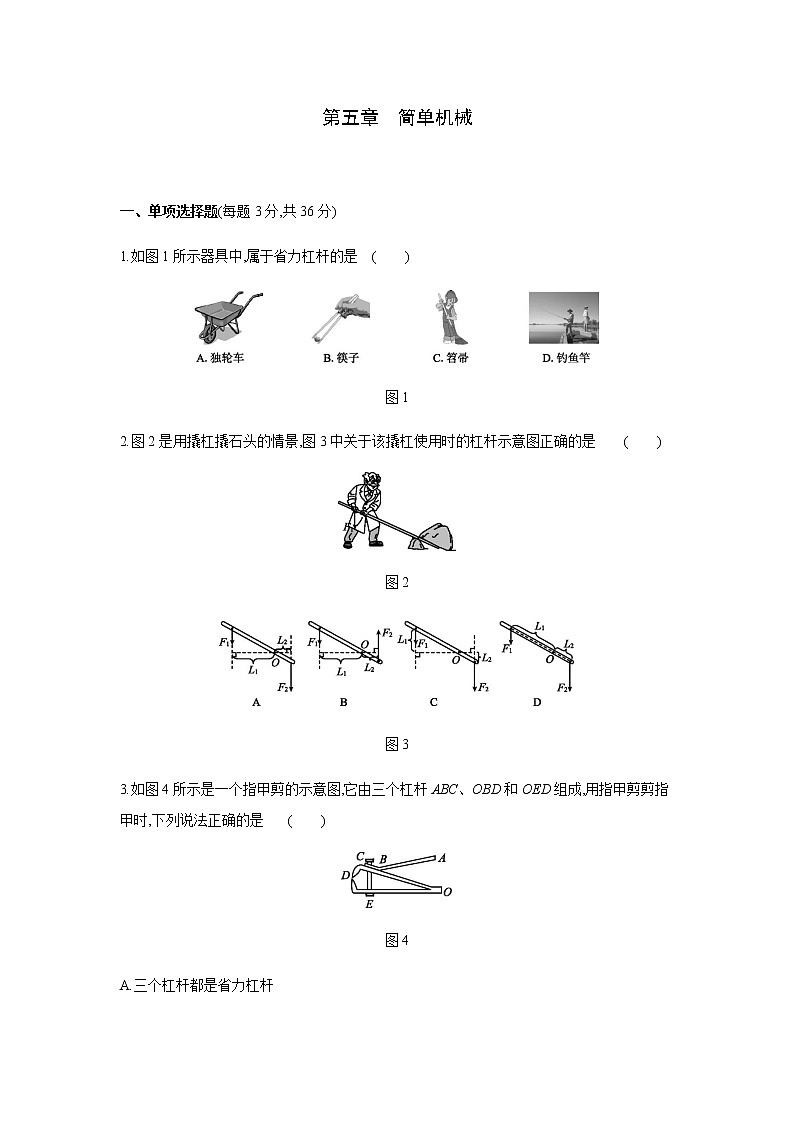

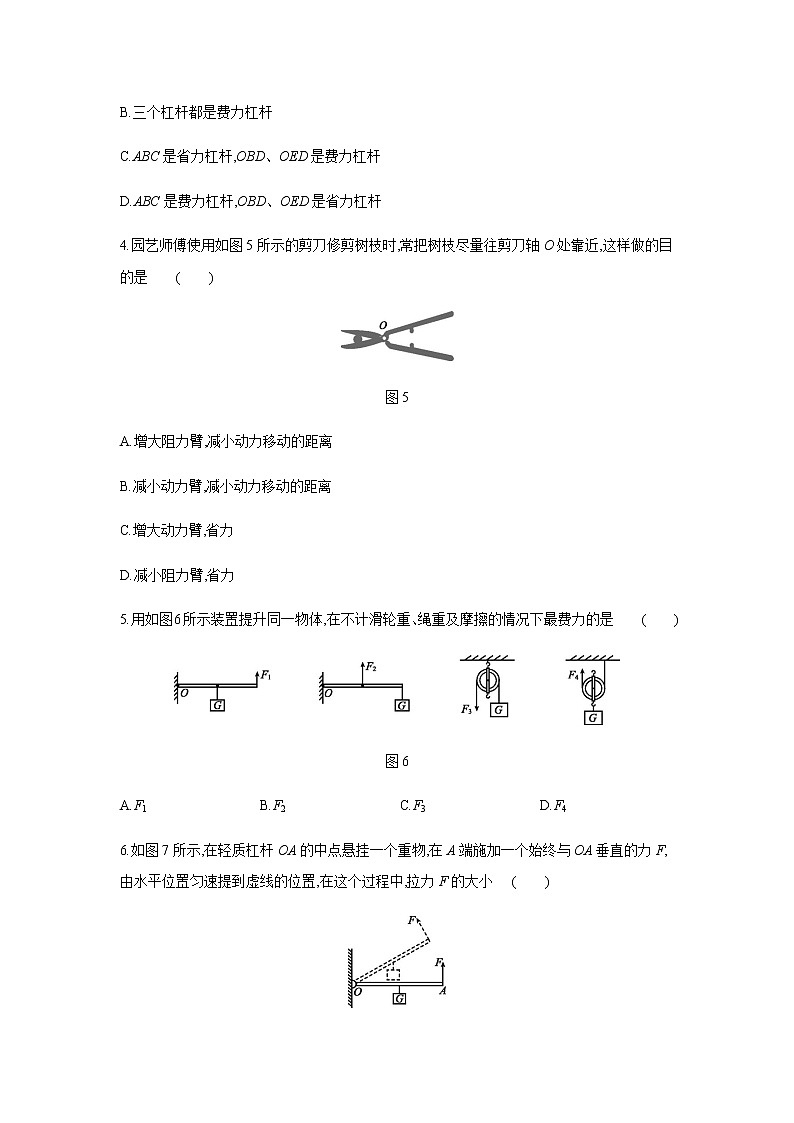

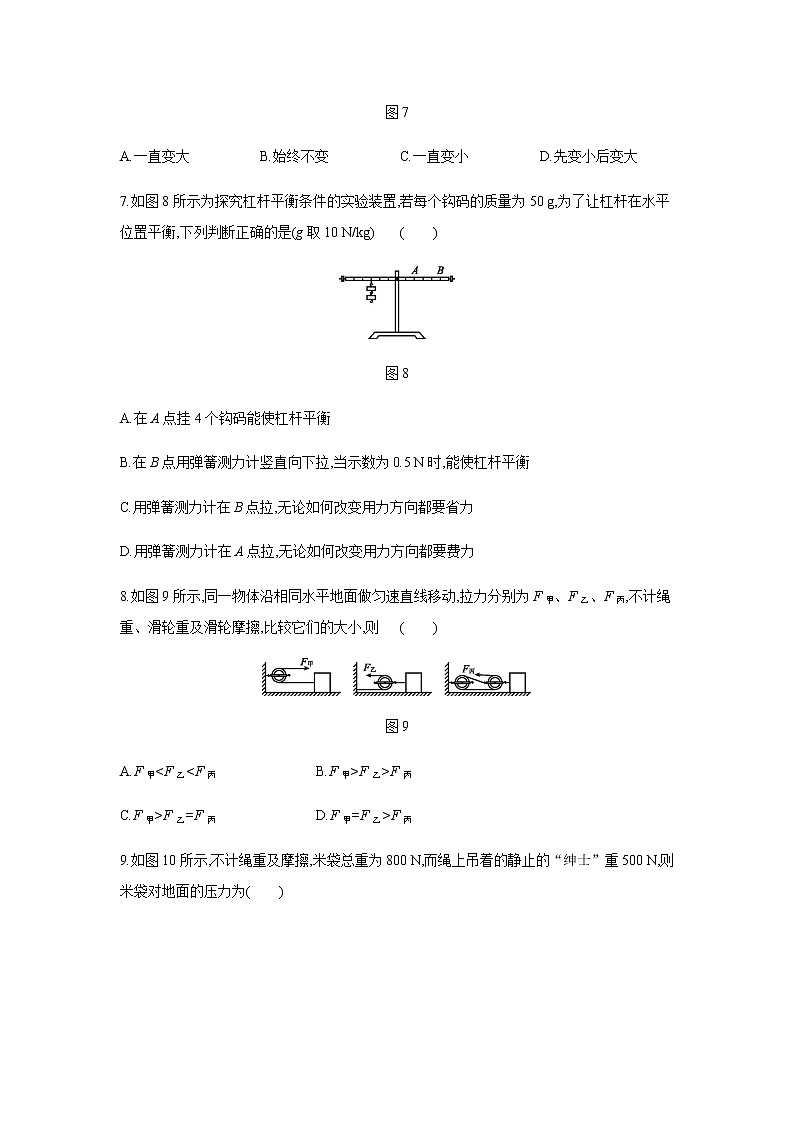

第五章　简单机械　　　　　　　　　　　　　　　　 　　　　　　　　　　　 一、单项选择题(每题3分,共36分)1.如图1所示器具中,属于省力杠杆的是 (　　)图12.图2是用撬杠撬石头的情景,图3中关于该撬杠使用时的杠杆示意图正确的是 (　　)图2图33.如图4所示是一个指甲剪的示意图,它由三个杠杆ABC、OBD和OED组成,用指甲剪剪指甲时,下列说法正确的是              (　　)图4A.三个杠杆都是省力杠杆 B.三个杠杆都是费力杠杆C.ABC是省力杠杆,OBD、OED是费力杠杆 D.ABC是费力杠杆,OBD、OED是省力杠杆4.园艺师傅使用如图5所示的剪刀修剪树枝时,常把树枝尽量往剪刀轴O处靠近,这样做的目的是              (　　)图5A.增大阻力臂,减小动力移动的距离 B.减小动力臂,减小动力移动的距离C.增大动力臂,省力 D.减小阻力臂,省力5.用如图6所示装置提升同一物体,在不计滑轮重、绳重及摩擦的情况下最费力的是 (　　)图6A.F1     B.F2     C.F3     D.F46.如图7所示,在轻质杠杆OA的中点悬挂一个重物,在A端施加一个始终与OA垂直的力F,由水平位置匀速提到虚线的位置,在这个过程中,拉力F的大小              (　　)图7A.一直变大   B.始终不变   C.一直变小   D.先变小后变大7.如图8所示为探究杠杆平衡条件的实验装置,若每个钩码的质量为50 g,为了让杠杆在水平位置平衡,下列判断正确的是(g取10 N/kg)              (　　)图8A.在A点挂4个钩码能使杠杆平衡B.在B点用弹簧测力计竖直向下拉,当示数为0.5 N时,能使杠杆平衡C.用弹簧测力计在B点拉,无论如何改变用力方向都要省力D.用弹簧测力计在A点拉,无论如何改变用力方向都要费力8.如图9所示,同一物体沿相同水平地面做匀速直线移动,拉力分别为F甲、F乙、F丙,不计绳重、滑轮重及滑轮摩擦,比较它们的大小,则              (　　)图9A.F甲<F乙<F丙    B.F甲>F乙>F丙  C.F甲>F乙=F丙    D.F甲=F乙>F丙9.如图10所示,不计绳重及摩擦,米袋总重为800 N,而绳上吊着的静止的“绅士”重500 N,则米袋对地面的压力为(　　)图10A.500 N        B.250 N    C.300 N      D.800 N10.如图11所示,各滑轮组中,物体重力都是G,不计绳重、滑轮重及摩擦,使物体匀速上升,其中拉力最小的是              (　　)图11A.F1       B.F2     C.F3       D.F411.如图12所示,用20 N的拉力向上拉动绳子,使重50 N的物体5 s内匀速升高5 m(不计绳重和摩擦)。则下列说法不正确的是              (　　)A.绳子自由端移动的距离为15 m   B.动滑轮重为10 NC.物体上升的速度为1 m/s D.绳子自由端移动的速度为6 m/s                                        图1212.高速铁路的输电线无论冬、夏都需要绷直,以保障列车电极与输电线的良好接触。图13为输电线的牵引装置工作原理图。钢绳通过滑轮组悬挂30个相同的坠砣,每个坠砣的重力为150 N,若某段时间内坠砣串下降了20 cm,不计滑轮和钢绳自重及摩擦,则下列说法正确的是              (　　)图13A.滑轮A为动滑轮,滑轮B为定滑轮 B.钢绳上的拉力为150 NC.输电线P端受到的拉力大小为9×103 N D.输电线P端向左移动了40 cm二、多项选择题(每题4分,共8分)13.调节杠杆水平平衡后,在支点O两侧挂的钩码如图14所示,此时杠杆失去平衡。为使杠杆重新平衡,应采用的措施是              (　　)图14A.把右侧的钩码去掉一个 B.把左侧的钩码向左移动一格C.在左侧的钩码下增加一个钩码 D.在右侧的钩码下增加一个钩码,并向左移动一格14.如图15所示滑轮组,不计机械自重及滑轮摩擦,当用力拉动物体A向左匀速运动的过程中,若物体与地面间摩擦力的大小f=18 N,绳端移动的速度为0.6 m/s,则下列说法正确的是              (　　)图15A.弹簧测力计的示数是18 N             B.拉力F的大小是6 NC.物体A移动的速度是0.6 m/s             D.物体在4 s内通过的距离是0.8 m三、实验解答题(共32分)15.(6分)(1)如图16所示,轻质杠杆的A点挂一重物G,绳受的拉力为F2,O为杠杆的支点。请在杠杆的端点B处画出使杠杆保持静止的最小的力F1的示意图,并作出F2的力臂L2。图16(2)用如图17所示的滑轮组提升重35 N的物体,绳子能够承受的最大拉力为15 N,假设动滑轮重、绳重和摩擦均不计,在图中画出滑轮组绳子的绕法。图1716.(6分)小华通过实验探究“杠杆平衡时动力臂和动力的关系”。(1)实验中保持杠杆在水平位置平衡,目的是可以直接从杠杆上读出　　　　。 (2)实验过程中,保持阻力、阻力臂不变,在杠杆水平平衡时,测出每一组动力臂L1和动力F1的数据,并利用实验数据绘制了L1与F1的关系图像,如图18所示。请根据图像推算,当L1为0.6 m时,F1为　　　　N。 图1817.(12分)在“探究杠杆的平衡条件”的实验中:(1)将如图19甲所示的装置放在水平桌面上,发现杠杆的左端高于右端,则应调节杠杆两端的平衡螺母向　　　　(选填“左”或“右”)端移动,直到杠杆水平平衡。 图19 (2)杠杆平衡后,若在图乙中的B位置挂2个钩码,则应在A位置挂　　　　个相同的钩码,才能使杠杆在水平位置保持平衡。 (3)如图丙所示,在B位置仍挂2个钩码,改用弹簧测力计在C位置竖直向上拉,使杠杆保持水平平衡。若此时将弹簧测力计改为斜向右上方拉,要使杠杆仍然保持水平平衡,拉力F的大小将　　　　(选填“变大”“变小”或“不变”),原因是　                            。 18.(8分)实验桌上备有带支架的杠杆1个(杠杆上相邻刻度线间的距离均为5 cm,刻度线上下靠近杠杆边缘处均有圆形小孔,可用来挂钩码或弹簧测力计,如图20所示),所受重力均为0.5 N的钩码1盒(10个),量程为0~5 N的弹簧测力计1个。小英利用上述器材,研究杠杆的平衡条件。她得出结论:在阻力一定时,杠杆的动力臂变长,动力就变小。请你选用上述器材设计一个实验,证明小英的结论不正确。要求:图20(1)简述实验步骤(提示:可画图辅助说明)。(2)根据实验现象简要说明小英的结论不正确。     四、科普阅读题(9分)19.阅读短文,回答问题。轮轴轮轴是一种简单机械。轮轴由具有共同转动轴O的大轮和小轮组成。通常把大轮叫轮,小轮叫轴。如图21甲所示是一些轮轴的实例。轮轴实际上是一个可以连续旋转的杠杆,轮半径R和轴半径r分别就是作用在轮和轴上的两个力F1和F2的力臂,如图乙所示。图21根据杠杆的平衡条件,可得F1R=F2r,使用轮轴时,如果动力作用在轮上能省力,且轮半径是轴半径的几倍,作用在轮上的动力就是阻力的几分之一。如果动力作用在轴上就费力,但可以省距离。(1)轮轴的实质是变形的　　　　。 (2)若螺丝刀的轮半径是1.5 cm,轴半径是0.3 cm,则正常使用螺丝刀是　　　　(选填“省力”或“费力”)的,且动力是阻力的　　　　。 五、计算题(共15分)20.(5分)停车场入口处常用横杆来控制车辆的进出,如图22甲所示。我们可以把该装置简化成如图乙所示的杠杆。若横杆AB粗细相同、质量分布均匀,横杆重力G=120 N,AB=2.8 m,AO=0.3 m。要使横杆AB保持水平平衡,需在A端施加竖直向下的力F为多少牛?图22   21.(10分)在拓展课上,小泉同学模拟某建筑工地上拉动工件的情景,设置了如图23所示的滑轮组。他用该滑轮组在4 s内将一个重为100 N的物体,沿着水平地面匀速移动了2 m。人的拉力为18 N,物体移动时受到地面的摩擦力为物重的0.35,不计绳重及滑轮摩擦。求: (1)绳子自由端移动的速度。(2)动滑轮的重力。图23
答案1.A　2.A　[解析] 支点是石头与撬杠的接触点,阻力F2是石头对撬杠向下的压力,方向竖直向下,动力为F1,支点到动力作用线的距离是动力臂,支点到阻力作用线的距离是阻力臂,A正确。3.C　[解析] 动力臂大于阻力臂时为省力杠杆,动力臂小于阻力臂时为费力杠杆,以此可判断属于省力杠杆的是ABC,属于费力杠杆的是OBD 和OED。4.D　5.B6.C　[解析] 由图可知,O为杠杆的支点,动力F始终与OA垂直,OA为动力臂,将杠杆缓慢地拉到虚线位置,动力臂不变,重物对杠杆的拉力为阻力,大小等于重物的重力,在此过程中其力臂逐渐变小,根据杠杆平衡条件F1L1=F2L2可知,动力一直变小。7.D　8.B　9.C　10.B11.D　[解析] 由图知,n=3,绳子自由端移动的距离:s=3h=3×5 m=15 m,故A正确;不计绳重和摩擦,拉力F=(G+G动),则动滑轮的重力:G动=3F-G=3×20 N-50 N=10 N,故B正确;物体上升的速度:v物===1 m/s,绳子自由端移动的速度:v=3v物=3×1 m/s=3 m/s,故C正确、D错误。12.C　[解析] 图中A为定滑轮,B为动滑轮,故A错误;30个坠砣的总重力:G=30×150 N=4500 N,钢绳上的拉力F=G=4500 N,故B错误;由图知,使用的滑轮组承担P端拉力的绳子股数n=2,图中坠砣挂在钢绳的自由端,不计滑轮和钢绳自重及摩擦,可得G=FP,则输电线P端受到的拉力:FP=2G=2×4500 N=9×103 N,故C正确;图中坠砣挂在钢绳的自由端,且n=2,则坠砣串下降高度h=2 sP,则输电线P端向左移动的距离:sP=h=×20 cm=10 cm,故D错误。13.ABD14.BD　[解析] 由图可知,与动滑轮相连的绳子段数是n=3,因为不计机械自重及滑轮摩擦,所以绳端的拉力:F=f=×18 N=6 N,B正确;每段绳子上的拉力都相等,所以测力计示数应为6 N,A错误;v绳=3v物,则物体A移动的速度:v物=v绳=×0.6 m/s=0.2 m/s,C错误;物体在4s内运动的距离:s物=v物t=0.2 m/s×4 s=0.8 m,D正确。15.(1)如图所示(2)如图所示16.(1)力臂　(2)0.5 17.(1)左　(2)4　(3)变大　阻力和阻力臂不变,动力臂变小,动力变大[解析] (1)杠杆的左端高于右端,平衡螺母应向左端移动。(2)设杠杆的一个小格长为L,一个钩码重为G,由杠杆平衡条件F1L1=F2L2可得,nG×2L=2G×4L,解得n=4,则应在A处挂4个钩码。(3)用弹簧测力计在C位置竖直向上拉,使杠杆保持水平平衡。若此时将弹簧测力计改为斜向右上方拉,要使杠杆继续保持水平平衡,阻力和阻力臂不变,动力臂变小,则动力变大,弹簧测力计的示数变大。18.(1)实验步骤:①将带支架的杠杆放在水平桌面上,调节平衡螺母使杠杆在水平位置平衡。②如图甲所示,将2个重为0.5 N的钩码挂在支点左侧0.1 m处,将弹簧测力计钩在支点左侧的0.05 m处;竖直向上拉弹簧测力计,使杠杆在水平位置平衡,读出弹簧测力计的示数(动力F1),记录L1、F1的数据。③如图乙所示,将2个重为0.5 N的钩码,挂在支点左侧0.25 m处,将弹簧测力计钩在支点左侧0.1 m处;竖直向上拉弹簧测力计,使杠杆在水平位置平衡,读出弹簧测力计的示数(动力F1'),记录L1'、F1'的数据。(2)实验现象:L1'>L1,F1'>F1。说明:在阻力一定时,杠杆的动力臂变长,动力可能变大。所以,小英的结论不正确。19.(1)杠杆　(2)省力　[解析] (1)轮轴实质是可以连续旋转的杠杆。(2)螺丝刀的轮半径是1.5 cm,轴半径是0.3 cm,即R=5r,根据杠杆的平衡条件F1R=F2r知F1=,故正常使用螺丝刀是省力的,且动力是阻力的。20.横杆AB粗细相同、质量分布均匀,则横杆的重心在AB中点,故G的力臂:L2=AB-AO=×2.8 m-0.3 m=1.1 m,F的力臂:L1=AO=0.3 m,由杠杆平衡条件F1L1=F2L2得,F×0.3 m=120 N×1.1 m,故需在A端施加竖直向下的力:F==440 N。21.(1)由图知,n=2,则绳端移动的距离:s绳=ns物=2×2 m=4 m,绳子自由端移动的速度:v===1 m/s。(2)物体受到的摩擦力:f=0.35G=0.35×100 N=35 N,因物体匀速移动,故物体受到的拉力F拉和摩擦力是一对平衡力,所以,滑轮组对物体的拉力:F拉=f=35 N,不计绳重及滑轮摩擦,由F=(G动+F拉)可得,动滑轮的重力:G动=nF-F拉=2×18 N-35 N=1 N
