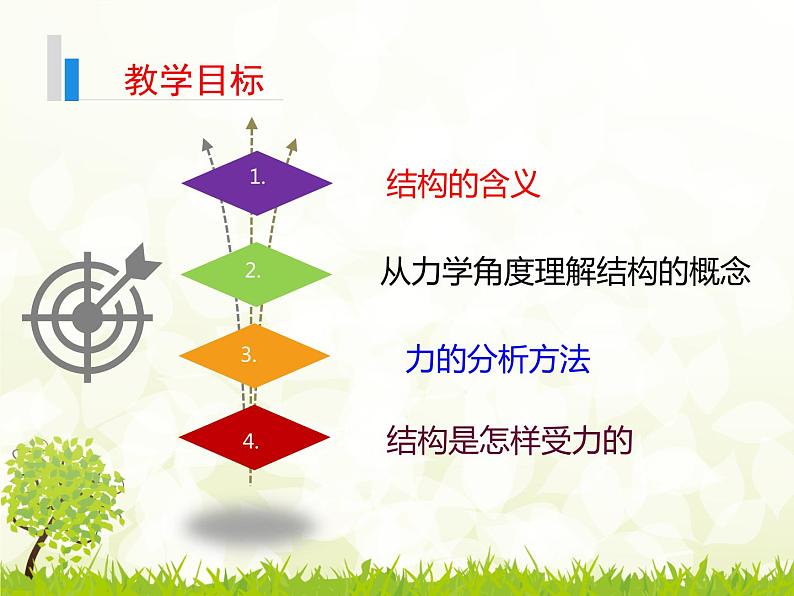

从力学角度理解结构的概念

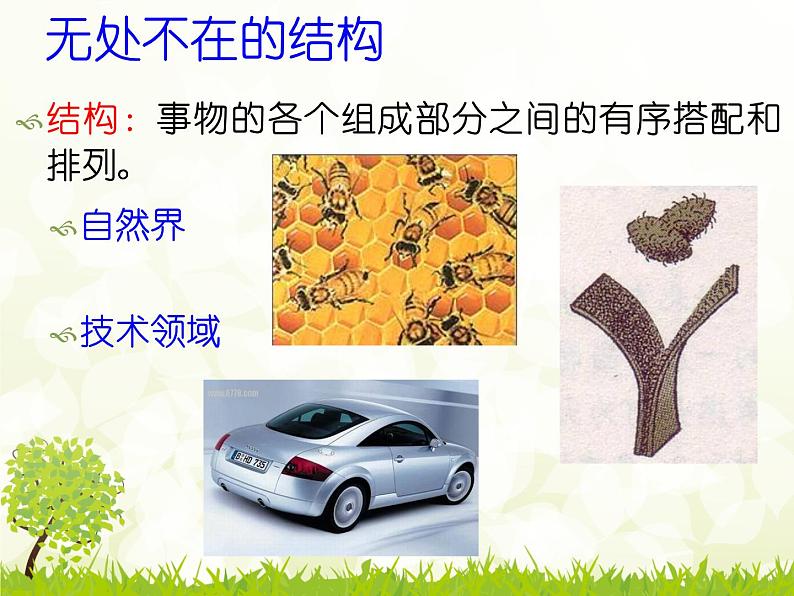

结构：事物的各个组成部分之间的有序搭配和排列。

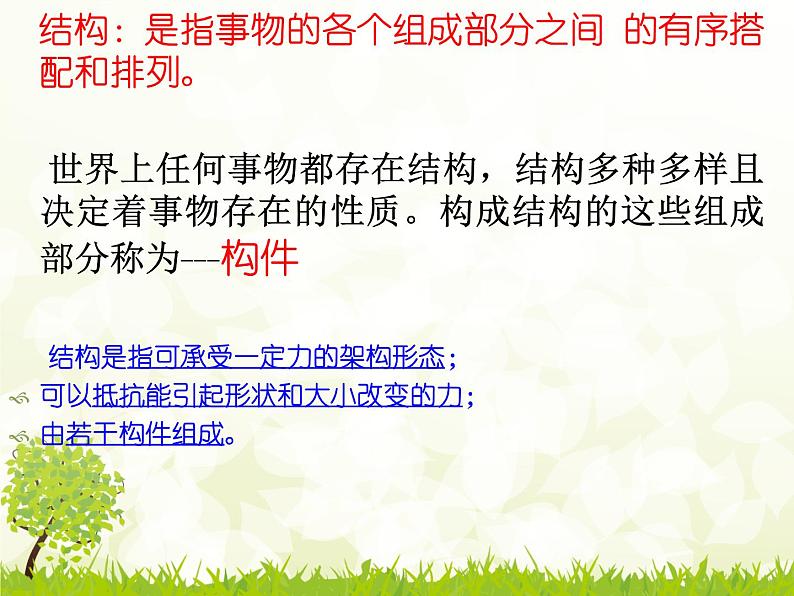

结构：是指事物的各个组成部分之间 的有序搭配和排列。 世界上任何事物都存在结构，结构多种多样且决定着事物存在的性质。构成结构的这些组成部分称为---构件 结构是指可承受一定力的架构形态；可以抵抗能引起形状和大小改变的力；由若干构件组成。

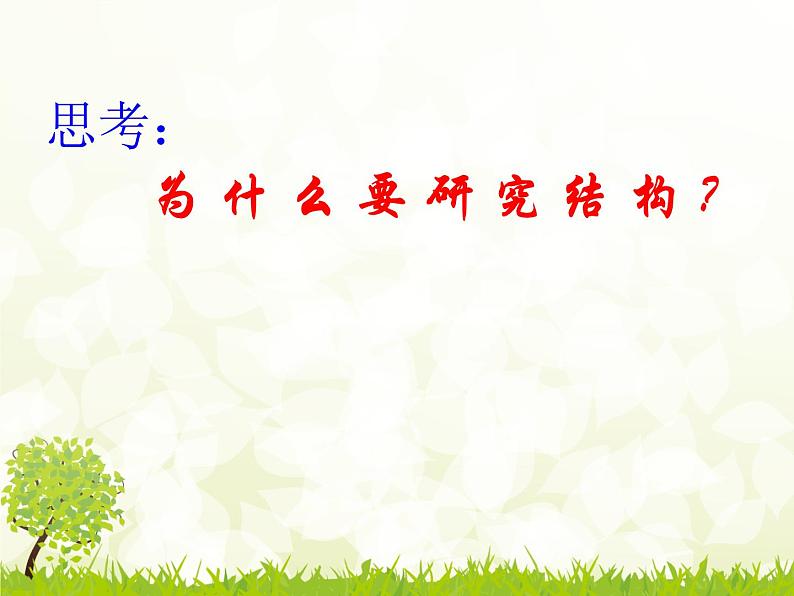

思考： 为什么要研究结构？
阅读案例：魁北克大桥的坍塌 这座大桥本该是美国著名设计师特奥多罗.库帕的一个真正有价值的不朽杰作。库帕曾称他的设计是“最佳、最省的”。库帕自我陶醉于他的设计，而忘乎所以地把大桥的长度由原来的500米加到600米，以成为当时世界上最长的桥。正当投资修建这座大桥的人士开始考虑如何为大桥剪彩时，人们忽然听到一阵震耳欲聋的巨响--大桥的整个金属结构垮了：19000吨钢材和86名建桥工人落入水中，只有11人生还。 由于库帕的过份自信而忽略了对桥梁重量的精确计算，导致了一场悲剧。

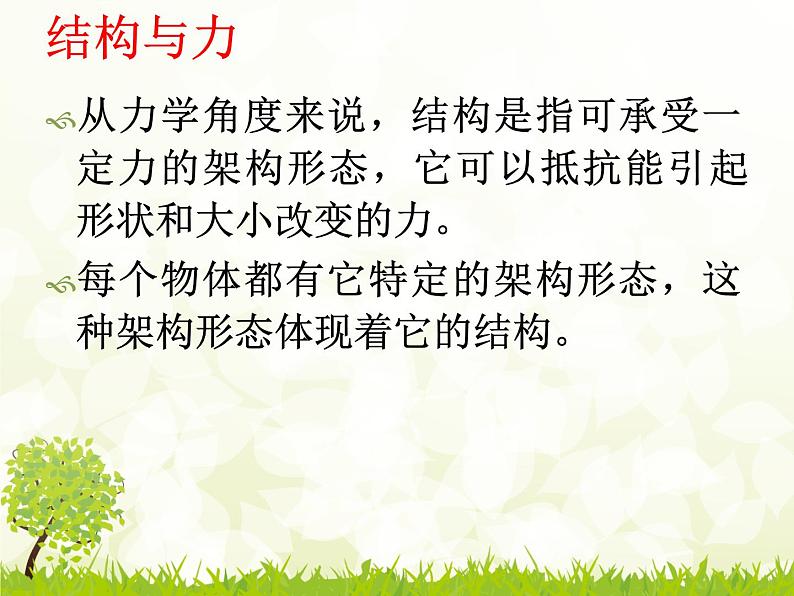

从力学角度来说，结构是指可承受一定力的架构形态，它可以抵抗能引起形状和大小改变的力。每个物体都有它特定的架构形态，这种架构形态体现着它的结构。

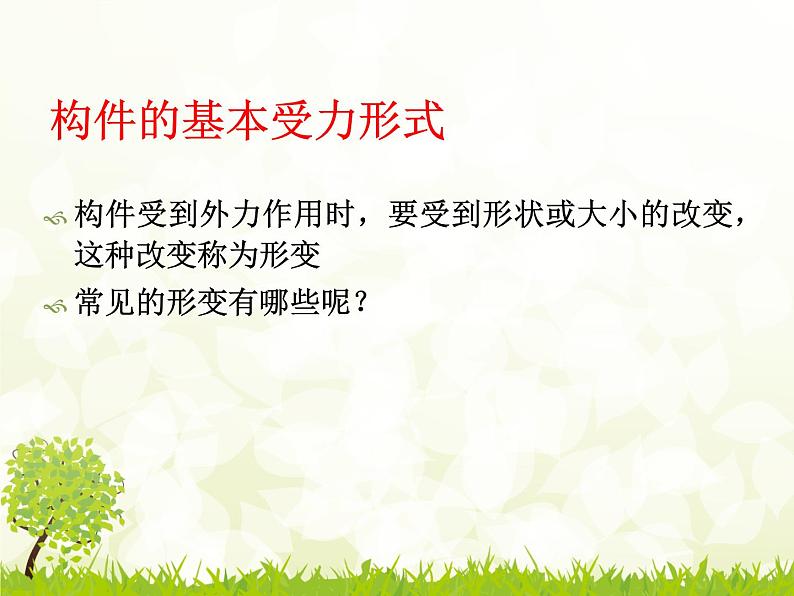

构件受到外力作用时，要受到形状或大小的改变，这种改变称为形变常见的形变有哪些呢？
拉拉力器，弹簧受到拉力。 拔河绳子受到拉力
用力压橡皮，橡皮受到压力，
当人体静挂或静骑在杠体上时
结构弯曲 桥梁受到压力
桥的上部受到压力，材料被挤压桥的下受到拉力，材料被拉伸
（3）构件——拱的受力
拱结构：即中间高四周低呈弧形的曲面。实验：折纸荷载作用于拱上，圆拱再把力传到其四周的支撑上。拱的受力面积大，例如：雪荷载拱结构对承受荷载有利
认识到： 拱结构既有利于承载，又美观 在较大的跨度情况下，建筑物多采用拱结构。
当人体回转到单杠的一侧（如单杠的前面）时
构件所受的外力形式多样，基本形式有弯曲力、拉力、压力、剪切力、扭转力等。在受外力作用时，构件会发生形状或大小的改变，这种改变称为变形。
当一个结构受到外力作用时,内部各质点之间的相互作用会发生改变, 产生一种抵抗的力 , 称为内力。 受力构件的单位横截面上所产生的内力称为应力。用公式表示应力为：σ=F/S表达，其中F是内力(牛），S是受力面积（米2），σ是应力（帕）。
小 结1、结构的定义：事物的各个组成部分之间的有序搭配和排列。2、结构所受力的类型：拉力、压力、弯曲力、剪切力、扭曲力 。3、σ=F/S表达，其中F是内力，单位（牛） S是受力面积，单位（平方米） σ是应力,单位（帕）。
1. 分析下列物体的结构类型，判断哪个属于实体结构。（ ） A.电灯泡 B.乒乓球 C.橡皮檫 D.篮球2.吊兰是人们比较喜欢的室内植物，小明也很喜欢，他在墙上安置了如图所示的装置来悬吊吊兰，这个装置里AB杆主要受到的力是（ ）A. 弯曲力B.压力C.剪切力D. 拉力
3.如果一个构件在2m2 的横截面积上，受到外力的作用，产生了20N的内力，那么该构件的应力是（ ）A.20Pa B. 40Pa C. 10Pa D.22Pa
