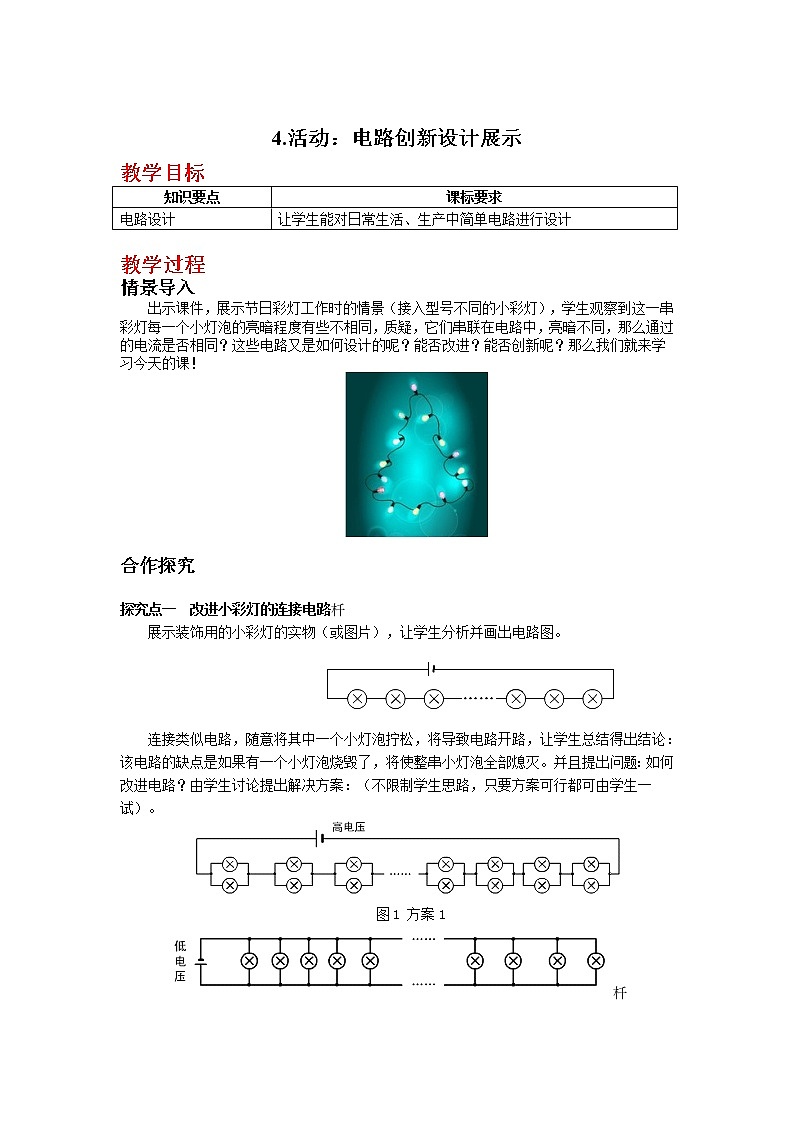

 4.活动：电路创新设计展示教学目标知识要点课标要求电路设计让学生能对日常生活、生产中简单电路进行设计情景导入出示课件，展示节日彩灯工作时的情景（接入型号不同的小彩灯），学生观察到这一串彩灯每一个小灯泡的亮暗程度有些不相同，质疑，它们串联在电路中，亮暗不同，那么通过的电流是否相同？这些电路又是如何设计的呢？能否改进？能否创新呢？那么我们就来学习今天的课！                                 合作探究 探究点一  改进小彩灯的连接电路展示装饰用的小彩灯的实物（或图片），让学生分析并画出电路图。连接类似电路，随意将其中一个小灯泡拧松，将导致电路开路，让学生总结得出结论：该电路的缺点是如果有一个小灯泡烧毁了，将使整串小灯泡全部熄灭。并且提出问题：如何改进电路？由学生讨论提出解决方案：（不限制学生思路，只要方案可行都可由学生一试）。图1 方案1
图2 方案2探究点二  回答问题正确显示器展示竞赛抢答器、回答问题正确显示器，并展示如图用曲别针所做的简易回答问题正确显示器。图3 回答问题正确显示器把电池和小灯泡连接起来，并留出接线头 A、B ，提问者把接线头 A 与左排一个曲别针接触，表示提出一个问题，回答者把线头 B 与右排一个曲别针接触，表示选出一个答案。只有选择正确答案时，小灯泡才亮，错误时灯不亮。让学生讨论硬纸板后面的电路连线，并对这个小制作进行评价。提出问题：能不能设计出一个回答正确时绿灯亮，回答错误时红灯亮的装置？
探究点三  病房呼叫电路图4 病房呼叫电路展示由学生设计的呼叫电路。每张床边都有一个开关，每个开关与护士值班室里的一个灯泡相对应，某一床位病人按下开关后值班室中对应的电灯亮。提出问题：如果在值班室，当病人呼叫时，不仅有灯光显示，还需有声音呼叫，应当怎样改进呼叫电路？由学生讨论提出改进方案。 图5 参考方案1图6 参考方案2 探究点四  拓展设计：可随手开关灯的电路为了节约用电，往往要我们能随手关灯，假如有一个长长的过道，只在中间安装了一盏灯。你能否设计一个电路，在过道两头各安装一个开关，使我们通过过道时，能够在一头把灯打开，走到另一头后又可以把灯关掉？让学生课后思考，并注意观察此类电路，猜想并画出它的电路图。参考电路图如下。  板书设计4.活动：电路创新设计展示  教学反思在教学中，我从日常生活的现象“节日彩灯”入手，创设学习物理的情景，让学生分析现象，合理引导，激发学生创新设计电路的兴趣。让学生感到物理和生活的紧密联系和重要作用。在实际教学过程中，让学生根据已学知识猜想并设计电路，让学生亲身进行实际操作，培养学生的动手操作能力。使学生积极地参与到教学活动中，不但有效地激发了学生的学习兴趣，而且可以提高学生的创造协作能力。
