2020-2021学年2 法拉第电磁感应定律完美版课件ppt

这是一份2020-2021学年2 法拉第电磁感应定律完美版课件ppt，文件包含22法拉第电磁感应定律pptx、22法拉第电磁感应定律练习含答案1docx、22法拉第电磁感应定律教案docx、100匝30厘米高2磁铁15mp4、2002个磁铁40厘米高大偏角mp4、2002磁铁10厘米高小角mp4、200匝1个30厘米15mp4、200匝好2个30厘米31mp4、导体棒切割mp4、条形磁铁抽插mp4、法拉第电磁感应定律实验探究感应电动势大小3wmv、风力发电机mp4、风力发电的能力mp4等13份课件配套教学资源，其中PPT共25页， 欢迎下载使用。

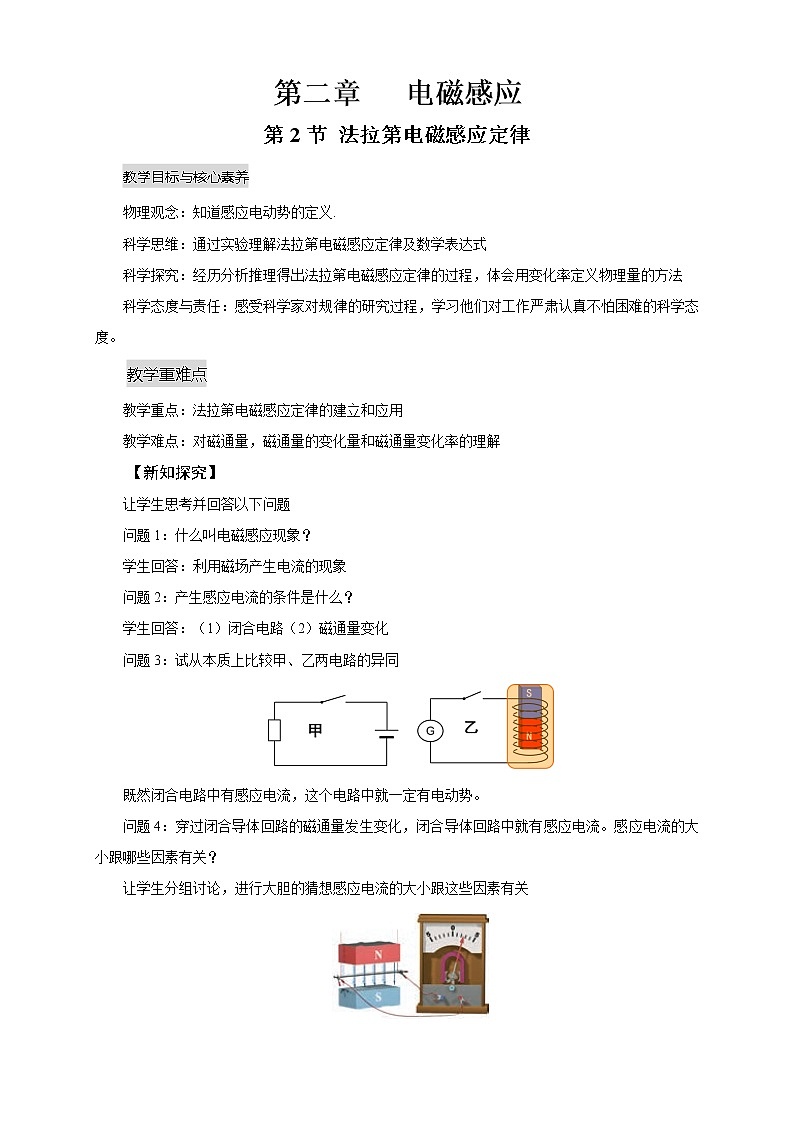

物理观念： 知道感应电动势的定义.科学思维： 通过实验理解法拉第电磁感应定律及数学表达式科学探究： 经历分析推理得出法拉第电磁感应定律的过程，体会用变化率定义物理量的方法科学态度与责任： 感受科学家对规律的研究过程，学习他们对工作严肃认真不怕困难的科学态度。
（1）闭合电路
利用磁场产生电流的现象
问题1：什么叫电磁感应现象？
问题2：产生感应电流的条件是什么？
（2）磁通量变化
感应电流
大小：
怎么计算？
楞次定律
方向：
右手定则
一、感应电动势
问题：试比较甲、乙两电路的异同，说明产生感应电流的本质是什么？
既然闭合电路中有感应电流，这个电路中就一定有电动势。
产生电动势的那部分导体相当于电源
一、感应电动势
Φ变化
产生E
产生I
闭合
回路
2.产生感应电流条件
在电磁感应现象中产生的电动势叫感应电动势，产生感应电动势的那部分导体就相当于电源。
1.感应电动势
相当于电源
相当于电源
总电阻一定时，E越大，I越大，指针偏转越大。
问题：电流表指针偏转程度跟感应电动势的大小有什么关系？
二、法拉第电磁感应定律

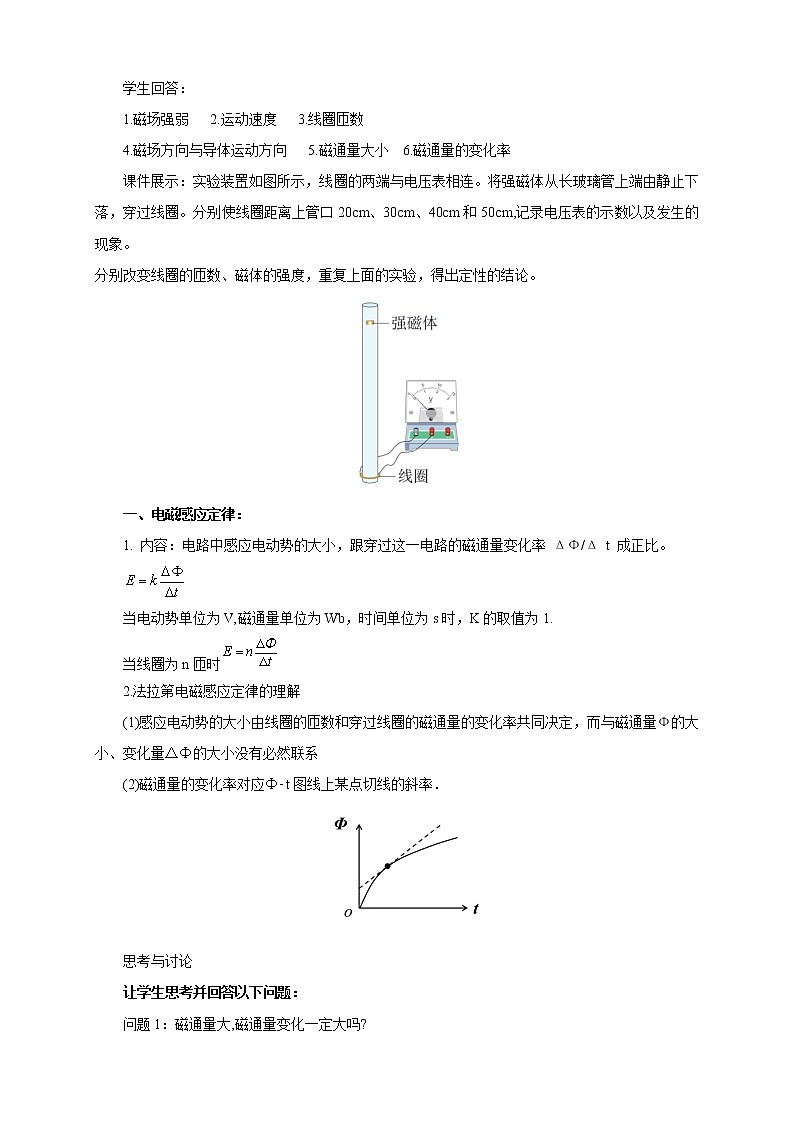

实验：条形磁铁穿插螺线管
Φ变化的快慢不同
Φ都发生了变化
都产生了E(I)
产生的E(I)大小不等
磁通量变化越快，感应电动势越大。
磁通量的变化快慢
越大?
磁通量的变化率
二、法拉第电磁感应定律
问题：在实验中，将条形磁铁从同一高度插入线圈中同一位置，快插入和慢插入有什么相同和不同?
结论：
电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比
定律内容
取适当单位则k=1
闭合电路中感应电动势的大小，跟穿过这一电路的磁通量变化率成正比 。
二、法拉第电磁感应定律
内容:
一般公式

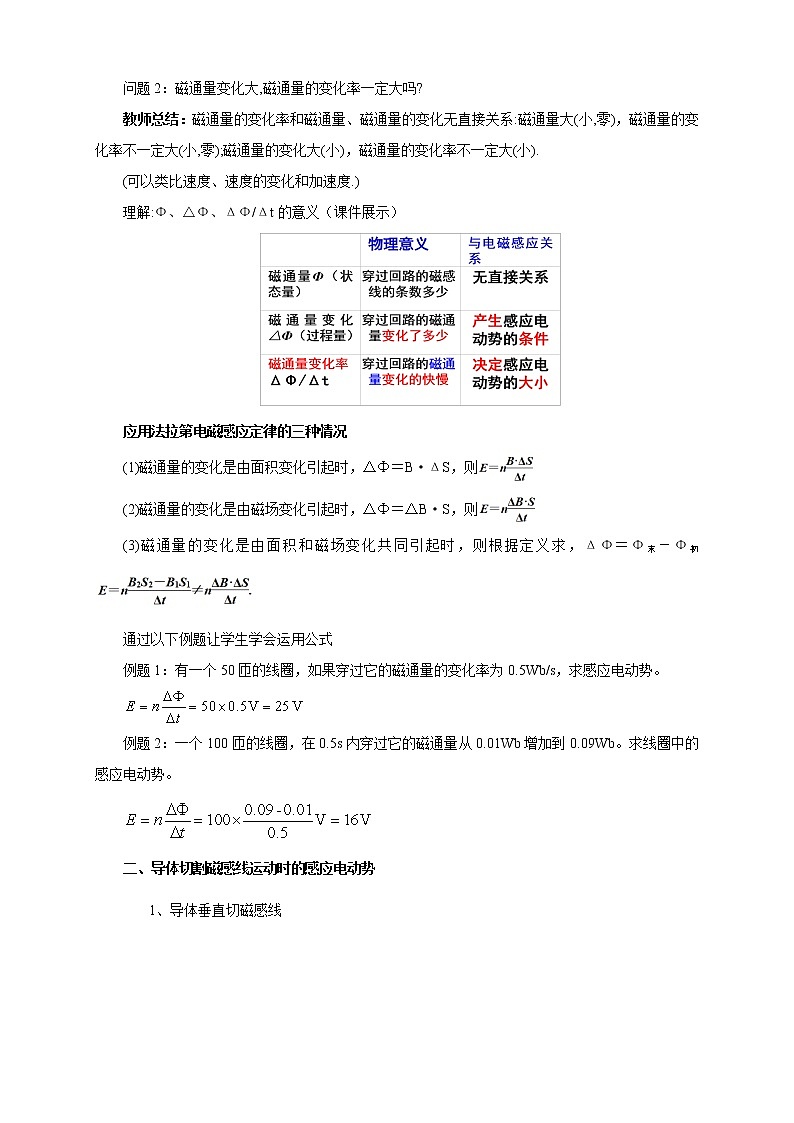

理解:Φ、ΔΦ、ΔΦ/Δt的意义
二、法拉第电磁感应定律
穿过回路的磁感线的条数多少
无直接关系
穿过回路的磁通量变化了多少
产生感应电动势的条件
穿过回路的磁通量变化的快慢
决定感应电动势的大小
如图所示，线圈面积为0.1m2，0.08m2，总电阻r＝0.5Ω，匝数n＝10，其端点a、b与R＝1.5Ω的电阻相连，t=0时刻，线圈内有一0.08m2的区域中，有B=2T垂直线圈平面向里的匀强磁场，求下列情况下通过电阻R的感应电流大小和方向。
(4)磁感强度按如图所示的规律变化.
(1)磁感强度保持2T不变.
(1)0
(4)2A，向上
(2)磁感强度在0～0.5s内由2T增大到2.5T.
(3)磁感强度按B=2－0.4t(各量均为国际单位) 随时间变化.
答案：
(2)0.4A，向下
(3)0.16A，向上
【例1】
二、法拉第电磁感应定律
(5)磁感强度保持2T不变，在0.5s钟内，磁场区域的面积由0.08m2缩小为0.05m2。
(5)0.6A，向上
如图所示闭合线圈一部分导体ab长为l处于匀强磁场中，磁感应强度是B，ab以速度v匀速切割磁感线，求产生的感应电动势?
回路在时间t内增大的面积为：
ΔS = vΔt l
产生的感应电动势为：
穿过回路的磁通量的变化为：
Δφ= BΔS
= BlvΔt
三、导线切割磁感线时的电动势
若导体斜切磁感线:
(1)公式推导
1.平动切割
实验验证:部分导体切割磁感线
导体切割磁感线的速度越大，感应电流越大.
三、导线切割磁感线时的电动势
③v为导体棒相对磁场的切割速度
(2)对公式E=Blvsinθ的理解：
②l为导体棒的有效切割长度
④v方向与B平行时，θ=0°， E=0， 最小； v方向与B垂直时，θ=90°，E=Blv，最大。
⑤若v为平均值，则E为平均值； 若v为瞬时值，则E为瞬时值。
①θ为v与B夹角
三、导线切割磁感线时的电动势
(导体棒在垂直于v方向上的投影长度)
2.转动切割
× × × × × × × × × × × × × × ×
如图所示，导体棒长为L，磁感应强度为B，垂直于纸面向里。以O为圆心转动，角速度ω，求产生的感应电动势E。
　　由于棒上各点的速度随着与O点的距离均匀变化，所以可以用O、A两点的中点速度代替整体运动的速度。
由右手定则知：φA>φO
× × × × × × × × × ×
如图所示，在磁感强度为B的匀强磁场中，有一个半径为r的四分之三圆弧导线圈，线圈平面与磁场垂直，求下列情况下，线圈中产生的感应电动势大小和a、b两点的电势高低。
【例2】
三、导线切割磁感线时的电动势
(1)线圈以速率v，沿①的方向运动，E=_____，电势___点高；沿②的方向运动，E=_____，电势___点高；沿③的方向运动，E=_____，电势___点高；沿④的方向运动，E=____，电势___点高.
(2)若磁场以速率v分别沿图中②的方向运动， E=_____，电势___点高；若磁场以速率v1、线圈以速率v2(v2
