初中数学沪科版九年级下册第25章 投影与视图综合与测试同步练习题

沪科版九年级数学下册第25章投影与视图专题训练

 考试时间：90分钟；命题人：数学教研组

考生注意：

1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟

2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上

3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题  30分）

一、单选题（10小题，每小题3分，共计30分）

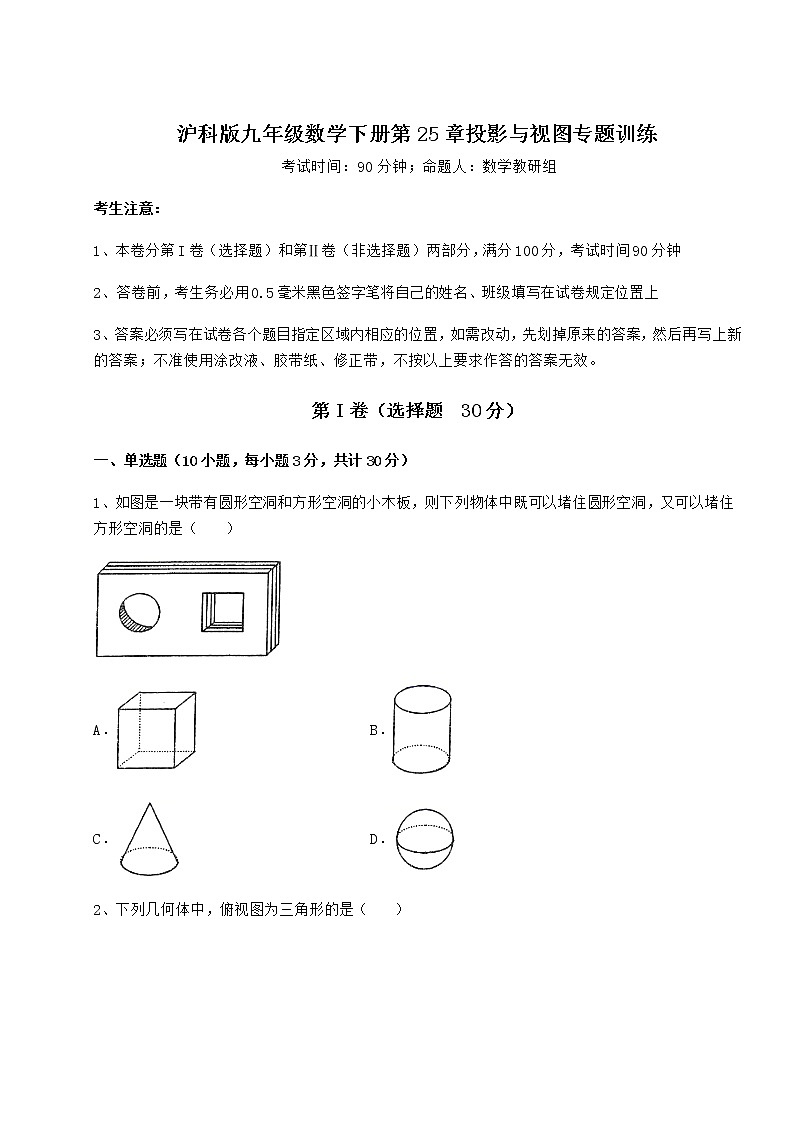

1、如图是一块带有圆形空洞和方形空洞的小木板，则下列物体中既可以堵住圆形空洞，又可以堵住方形空洞的是（　　）

A． B．

C． D．

2、下列几何体中，俯视图为三角形的是（    ）

A． B． C． D．

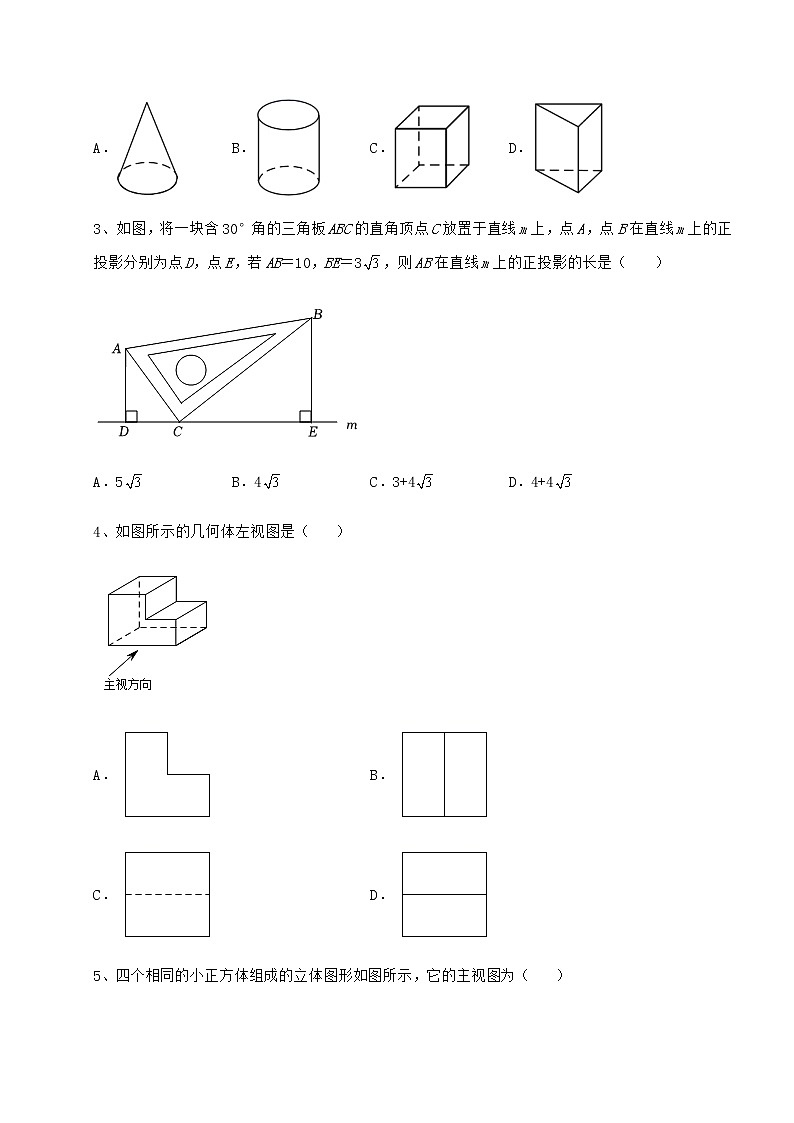

3、如图，将一块含30°角的三角板ABC的直角顶点C放置于直线m上，点A，点B在直线m上的正投影分别为点D，点E，若AB＝10，BE＝3，则AB在直线m上的正投影的长是（　　）

A．5 B．4 C．3+4 D．4+4

4、如图所示的几何体左视图是（    ）

A． B．

C． D．

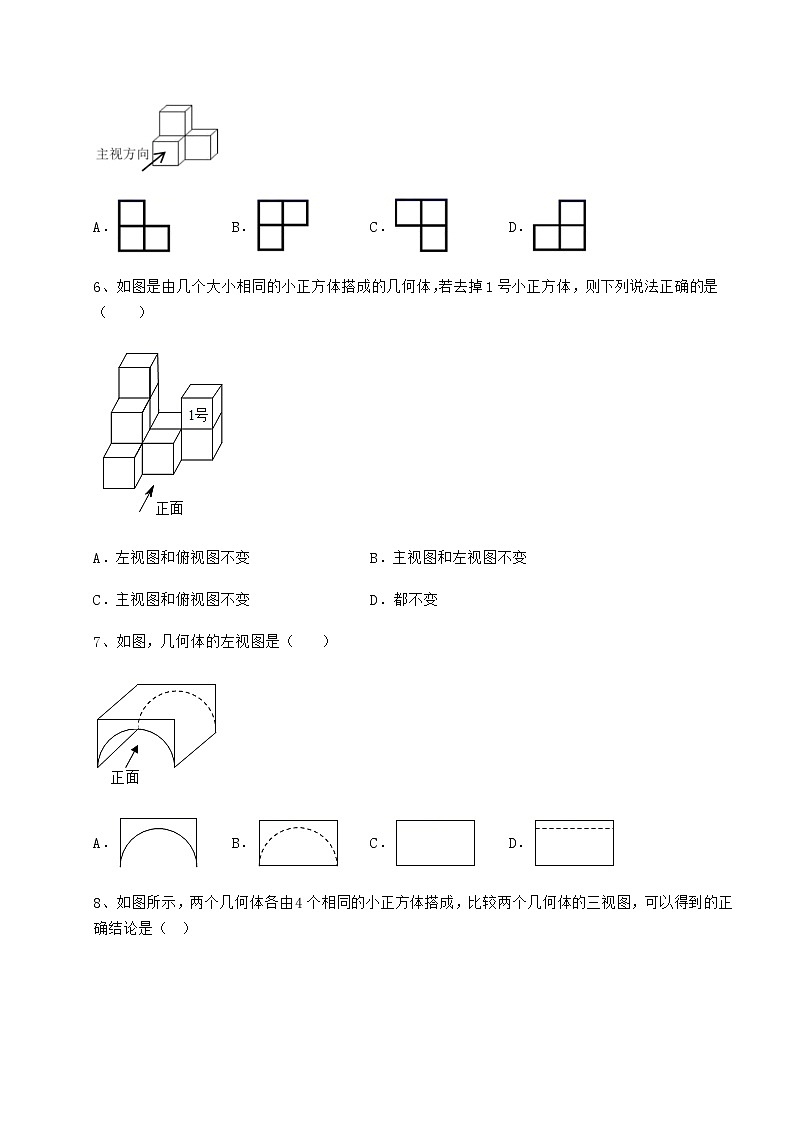

5、四个相同的小正方体组成的立体图形如图所示，它的主视图为（    ）

A． B． C． D．

6、如图是由几个大小相同的小正方体搭成的几何体，若去掉1号小正方体，则下列说法正确的是（　　）

A．左视图和俯视图不变 B．主视图和左视图不变

C．主视图和俯视图不变 D．都不变

7、如图，几何体的左视图是（    ）

A． B． C． D．

8、如图所示，两个几何体各由4个相同的小正方体搭成，比较两个几何体的三视图，可以得到的正确结论是（  ）

A．主视图不同

B．左视图不同

C．俯视图不同

D．主视图、左视图和俯视图都不相同

9、如图所示的几何体的主视图是（　　）

A． B． C． D．

10、某几何体从三个方向看到的平面图形都相同，这个几何体可以是（    ）

A． B．

C． D．

第Ⅱ卷（非选择题  70分）

二、填空题（5小题，每小题4分，共计20分）

1、如图，是一个由若干个相同的小正方体组成的几何体的三视图，则组成这个几何体的小正方体的个数是_____．

2、如图所示是给出的几何体三个方向看到的形状，则这个几何体最多由_____个小正方体组成．

3、如图是某圆柱体果罐，它的主视图是边长为的正方形，该果罐侧面积为_____．

4、如图，从三个不同方向看同一个几何体得到的平面图形，则这个几何体的侧面积是__________．

5、一个几何体是由一些大小相同的校正方体摆成的，从正面看与从上面看得到的形状如图所示，则组成这个几何体的校正方体最多有_________个

三、解答题（5小题，每小题10分，共计50分）

1、如图是由5个同样大小的小正方体搭成的几何体，请在下面方格纸中分别画出这个几何体从正面看、从左面看、从上面看的形状图．

2、如图，和是直立在地面上的两根支柱，m，某一时刻，在阳光下的投影m．

（1）请你在图中利用尺规作出此时在阳光下的投影．

（2）在测量的投影长时，同时测出在阳光下的投影长为6m，请你计算的长．

3、补全如图的三视图．

4、如图是由一些棱长都为1cm的小正方体组合成的简单几何体．

画出该几何体的主视图、左视图和俯视图，并用阴影表上：

5、分别画出图中几何体的主视图、左视图、俯视图．

-参考答案-

一、单选题

1、B

【分析】

根据既可以堵住圆形空洞，又可以堵住方形空洞从物体的三视图中即有圆形又有正方形的物体可以堵住空洞，然后对各选项的视图进行一一分析即可．

【详解】

解：∵既可以堵住圆形空洞，又可以堵住方形空洞，

∴从物体的三视图来看，三视图中具有圆形和方形的可以堵住带有圆形空洞和方形空洞的小木板，

A．正方体的三视图都是正方形，没有圆形，不可以是选项A；

B．圆柱形的直径与高相等时的正视图与左视图都是正方形，俯视图是圆形，具有圆形与正方形，可以是选项B，

C．圆锥的正视图与左视图都是三角形，俯视图数圆形，没有方形，不可以是选项C；

D．球体的三视图都是圆形，没有方形，不可以是选项D．

故选择B．

【点睛】

本题考查物体能堵住圆形空洞和方形空洞，实际上是考查物体的视图，掌握物体三视图中找出具有圆形和方形的物体是解题关键．

2、D

【分析】

从正面、上面和左面三个不同的方向看一个物体，并描绘出所看到的三个图形，即几何体的三视图．

【详解】

从上方朝下看只有D选项为三角形．

故选：D．

【点睛】

本题考查了简单几何体的三视图，三视图是从正面、左面、上面以平行视线观察物体所得的图形．从视图反过来考虑几何体时，它有多种可能性．例如，正方体的主视图是一个正方形，但主视图是正方形的几何体有很多，如三棱柱、长方体、圆柱等．因此在学习时应结合实物，亲自变换角度去观察，才能提高空间想象能力．

3、C

【分析】

根据30°角所对的直角边等于斜边的一半，可得AC=5，根据锐角三角函数可得BC的长，再根据勾股定理可得CE的长；通过证明△ACD∽△CBE，再根据相似三角形的性质可得CD的长，进而得出DE的长．

【详解】

解：在Rt△ABC中，∠ABC=30°，AB=10，

∴AC=AB=5，BC=AB•cos30°=10×，

在Rt△CBE中，CE=，

∵∠CAD+∠ACD=90°，∠BCE+∠ACD=90°，

∴∠CAD=∠BCE，

∴Rt△ACD∽Rt△CBE，

∴，

∴CD=，

∴DE=CD+BE=，

即AB在直线m上的正投影的长是，

故选：C．

【点睛】

本题考查了平行投影，掌握相似三角形的判断与性质以及勾股定理是解答本题的关键．

4、C

【分析】

找到从几何体的左面看所得到的图形即可，注意所有的看到的棱都应表现在左视图中．

【详解】

解：从几何体的左面看，是一列两个矩形，矩形的中间用虚线隔开．

故选C．

【点睛】

此题主要考查了简单几何体的三视图，关键是掌握左视图所看的位置．

5、A

【分析】

根据几何体的三视图解答即可．

【详解】

根据立体图形得到：

主视图为：，

左视图为：，

俯视图为：，

故选：

【点睛】

本题考查了三视图的知识，主视图是从物体的正面看得到的视图．

6、A

【分析】

根据从正面看得到的图形是主视图，从左边看得到的图形是左视图，从上边看得到的图形是俯视图，再从看到的小正方形的个数与排列方式两个方面逐一分析可得答案．

【详解】

解：若去掉1号小正方体， 主视图一定变化，主视图中最右边的一列由两个小正方形变为一个，

从上面看过去，看到的小正方形的个数与排列方式不变，所以俯视图不变，

从左边看过去，看到的小正方形的个数与排列方式不变； 所以左视图不变，

所以A符合题意，B，C，D不符合题意；

故选：A．

【点睛】

本题考查的是由小正方体堆砌而成的图形的三视图，掌握“三视图的含义”是解本题的关键.

7、D

【分析】

根据从左边看得到的图形是左视图，可得答案．

【详解】

根据左视图的定义可知，这个几何体的左视图是选项D，

故选：D．

【点睛】

本题考查简单组合体的三视图，解题的关键是理解三视图的定义．

8、C

【分析】

根据几何体的三视图特征进行判断即可．

【详解】

解：观察两个几何体的三视图，

则知：主视图相同，左视图相同，俯视图不同，

故选项A、B、D错误，选项C正确，

故选：C．

【点睛】

本题考查几何体的三视图，理解三视图的意义是解答的关键．

9、A

【分析】

根据从正面看得到的图形是主视图，可得答案．

【详解】

解：从正面看，如图：

故选：A．

【点睛】

此题考查小正方体组成的几何体的三视图，正确掌握几何体三视图的画法是解题的关键．

10、C

【分析】

根据三视图判断即可；

【详解】

的左视图、主视图是三角形，俯视图是圆，故A不符合题意；

的左视图、主视图是长方形，俯视图是三角形，故B不符合题意；

的主视图、左视图、俯视图都是正方形，故C符合题意；

的左视图、主视图是长方形，俯视图是圆，故D不符合题意；

故选C．

【点睛】

本题主要考查了几何体三视图的判断，准确分析是解题的关键．

二、填空题

1、

【分析】

根据三视图画出图形，并且得出每列和每行的个数，然后相加即可得出答案．

【详解】

解：根据三视图可画图如下：

则组成这个几何体的小正方体的个数是：1+3+1+1+1+2＝9；

故答案为：9．

【点睛】

本题主要考查几何体的三视图，熟练掌握几何体的三视图是解题的关键．

2、10

【分析】

从俯视图可知第一层有5个小正方体，从正视图和左视图可知第二层最多有5个，据此即可求得答案

【详解】

由俯视图可知第一层有5个小正方体，

由已知的正视图和左视图可知，第2层最多有5个小正方体，

故该几何体最多有5+5=10个

故答案为：10

【点睛】

考查几何体的三视图的知识，从正面看的图形是主视图，从左面看到的图形是左视图，从上面看到的图象是俯视图．掌握以上知识是解题的关键．

3、

【分析】

根据圆柱体的主视图为边长为10cm的正方形，得到圆柱的底面直径和高，从而计算侧面积．

【详解】

解：∵果罐的主视图是边长为10cm的正方形，为圆柱体，

∴圆柱体的底面直径和高为10cm，

∴侧面积为=，

故答案为：．

【点睛】

本题考查了几何体的三视图，解题的关键是根据三视图得到几何体的相关数据．

4、36

【分析】

先确定该几何体是三棱柱，再得到底面是边长为4cm的等边三角形，侧棱长为3cm，从而可得答案.

【详解】

解：从三视图可得得到：这个几何体是三棱柱，

其底面是边长为4cm的等边三角形，侧棱长为3cm，

所以这个三棱柱的侧面积为：cm2

故答案为：36 cm2

【点睛】

本题考查的是简单几何体的三视图，根据三视图还原几何体，求解三棱柱的侧面积，掌握由三视图还原几何体是解题的关键.

5、6

【分析】

易得这个几何体共有2层，由主视图和俯视图可得第一层最多正方体的个数为3块，第二层最多正方体的个数为3块，相加即可．

【详解】

解：组成这个几何体的小正方块最多有3+3=6块．

故答案为：6．

【点睛】

本题考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就更容易得到答案．

三、解答题

1、见解析

【分析】

根据图形及三视图的定义作图即可．

【详解】

解：三视图如下所示：

【点睛】

此题主要考查了作三视图，根据主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形是解题关键．

2、（1）作图见解析；（2）

【分析】

（1）结合题意，连接，过点作，交直线于点，即可得到答案；

（2）由（1）的结论得：；根据相似三角形的性质，通过证明∽，得，从而完成求解．

【详解】

解：（1）作法如图所示，连接，过点作，交直线于点，

∴就是的投影；

（2）由（1）得：，

∴，

又∵，

∴∽

∴，即

∵，，，

∴．

【点睛】

本题考查了平行线、相似三角形的知识；解题的关键是熟练掌握相似三角形的性质，从而完成求解．

3、见解析

【分析】

视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形；认真观察实物图，按照三视图的要求画图即可，注意看得到的棱长用实线表示，看不到的棱长用虚线的表示．

【详解】

解：如图所示；

【点睛】

此题主要考查三视图的画法，注意实线和虚线在三视图的用法．

4、图见解析．

【分析】

根据主视图、左视图和俯视图的定义即可得．

【详解】

解：该几何体的主视图、俯视图和左视图如下所示：

【点睛】

本题考查了几何体的主视图、左视图和俯视图，掌握理解各定义是解题关键．

5、见解析

【分析】

利用三视图的画法从不同的角度画出图形得出即可．

【详解】

解：如图，

【点睛】

本题主要考查了简单组合体的三视图，主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．
