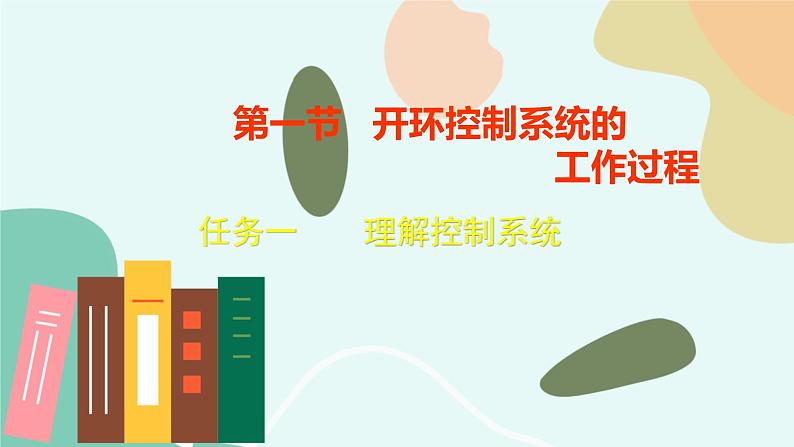

高中通用技术苏教版 (2019)必修《技术与设计2》第四单元 控制及其设计二 开环控制系统的工作过程任务一 理解控制系统课堂教学课件ppt

这是一份高中通用技术苏教版 (2019)必修《技术与设计2》第四单元 控制及其设计二 开环控制系统的工作过程任务一 理解控制系统课堂教学课件ppt，共12页。PPT课件主要包含了走进情境，理解控制系统等内容，欢迎下载使用。

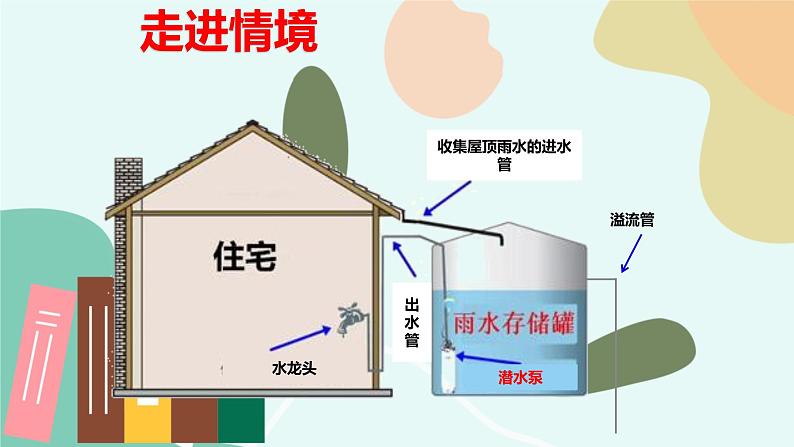

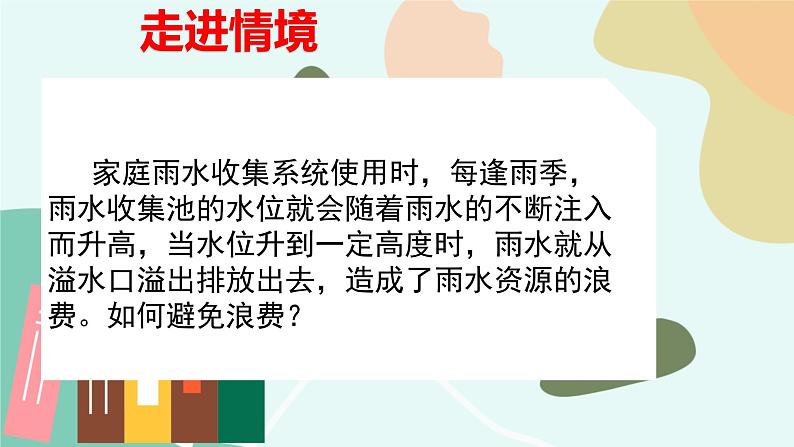

家庭雨水收集系统使用时，每逢雨季，雨水收集池的水位就会随着雨水的不断注入而升高，当水位升到一定高度时，雨水就从溢水口溢出排放出去，造成了雨水资源的浪费。如何避免浪费？

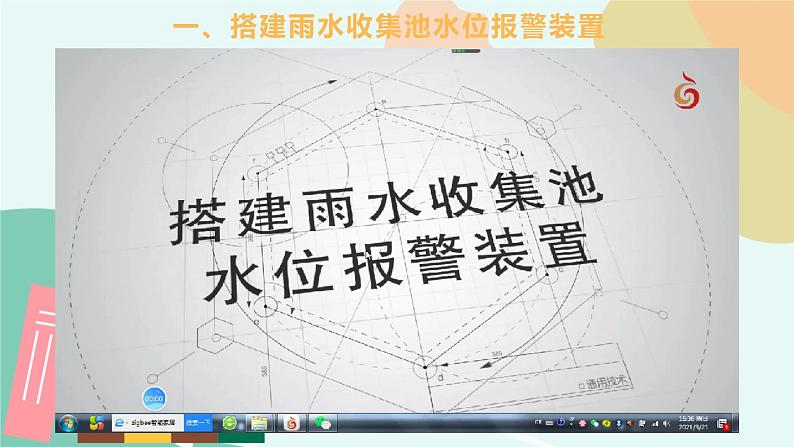

一、搭建雨水收集池水位报警装置

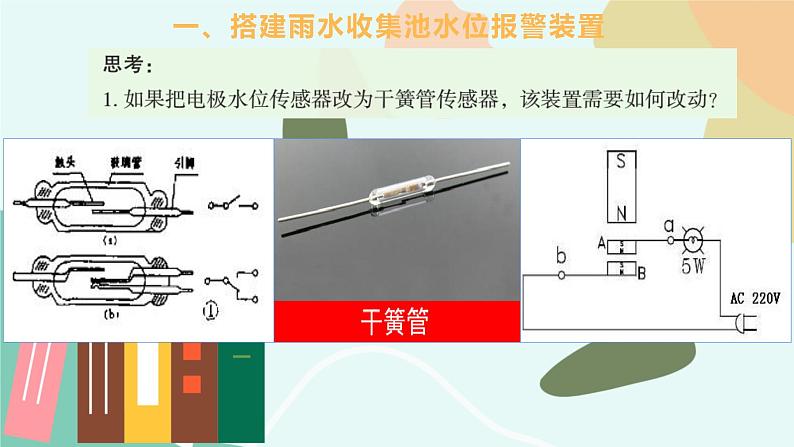

电极水位传感器用干簧管传感器代替，导线与干簧管两端相连，可放于最高水位处。用发泡胶让传感器磁铁浮于水面，随水位的变化而上下移动，到达最高水位时就可触动干簧管，实现水位报警。
报警装置只能提供达到最高水位的消息，它与溢流孔没有关系。溢流孔是当水池中的水满后，让多余的水沿设定方向流出，防止流到别处。
水位是该控制装置的输入，通过水位传感器将信息传送到控制器；当水位达到报警值时，控制器输出信号到报警器，发出声光报警。这样一个系统称为控制系统。
任何控制都要通过若干个环节来实现，这些环节所涉及的装置构成了一个系统，称为控制系统。
任何控制都要通过若干个环节来实现，这些环节所涉及的装置构成了一个系统，称为控制系统。
