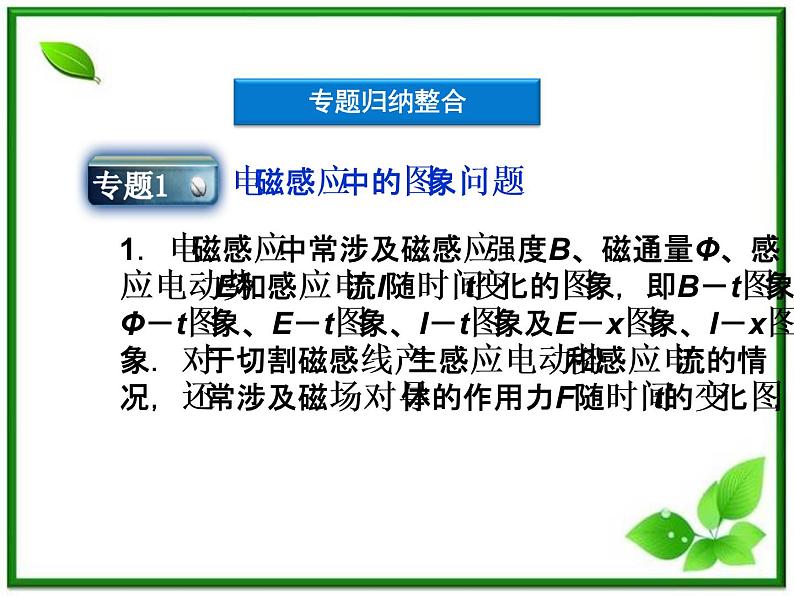

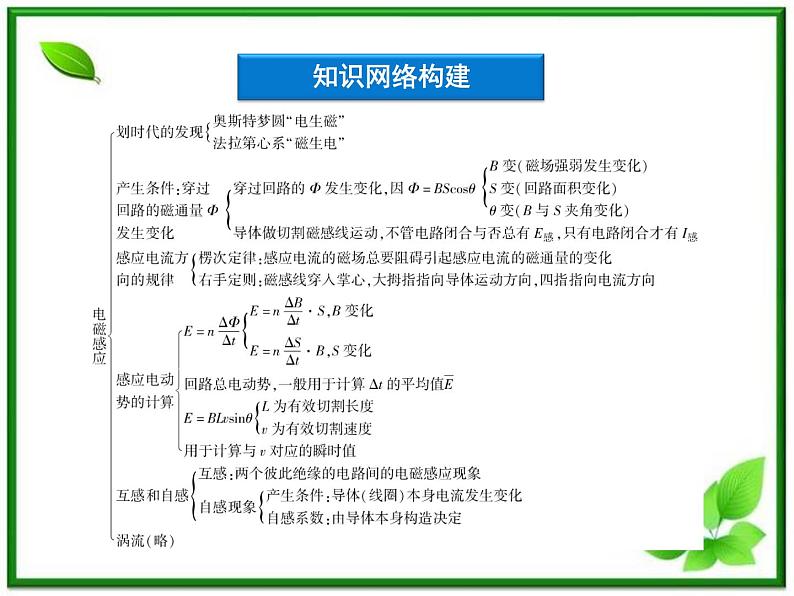

1．电磁感应中常涉及磁感应强度B、磁通量Φ、感应电动势E和感应电流I随时间t变化的图象，即B－t图象、Φ－t图象、E－t图象、I－t图象及E－x图象、I－x图象．对于切割磁感线产生感应电动势和感应电流的情况，还常涉及磁场对导体的作用力F随时间t的变化图，

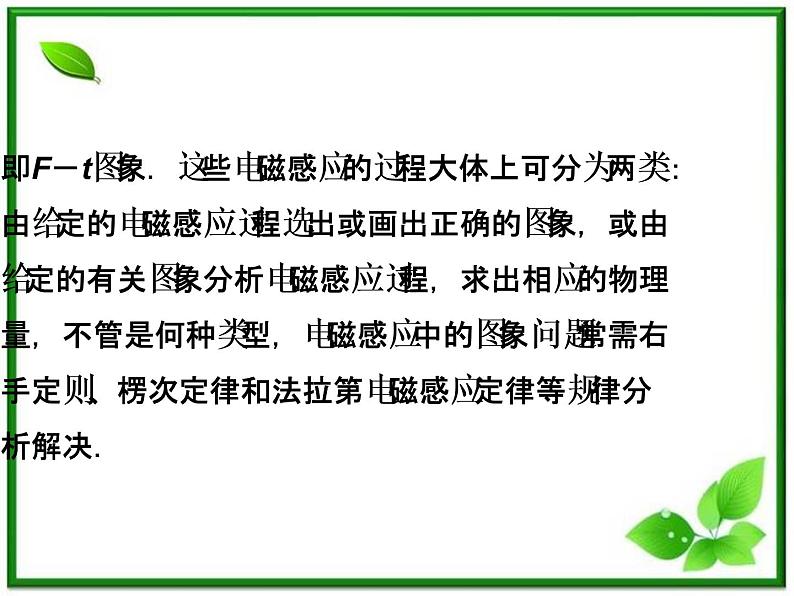

即F－t图象．这些电磁感应的过程大体上可分为两类：由给定的电磁感应过程选出或画出正确的图象，或由给定的有关图象分析电磁感应过程，求出相应的物理量，不管是何种类型，电磁感应中的图象问题常需右手定则、楞次定律和法拉第电磁感应定律等规律分析解决．

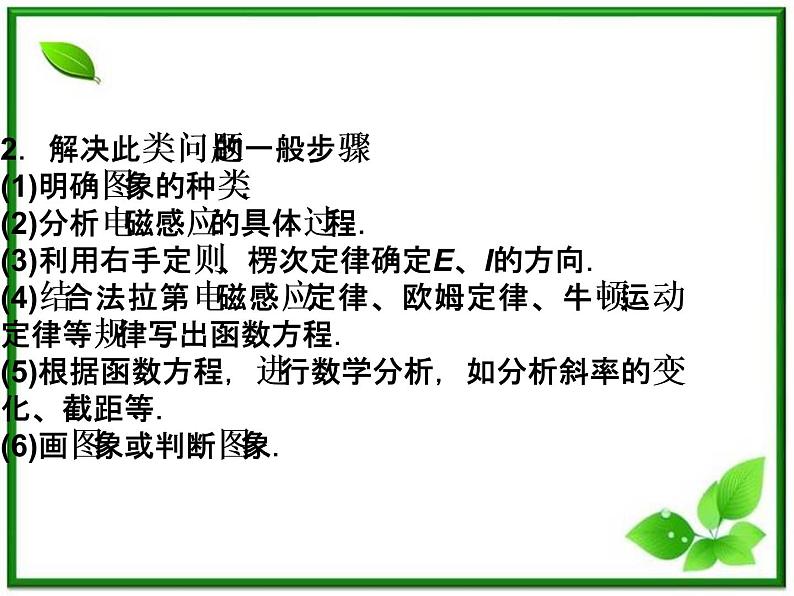

2．解决此类问题的一般步骤(1)明确图象的种类．(2)分析电磁感应的具体过程．(3)利用右手定则、楞次定律确定E、I的方向．(4)结合法拉第电磁感应定律、欧姆定律、牛顿运动定律等规律写出函数方程．(5)根据函数方程，进行数学分析，如分析斜率的变化、截距等．(6)画图象或判断图象．

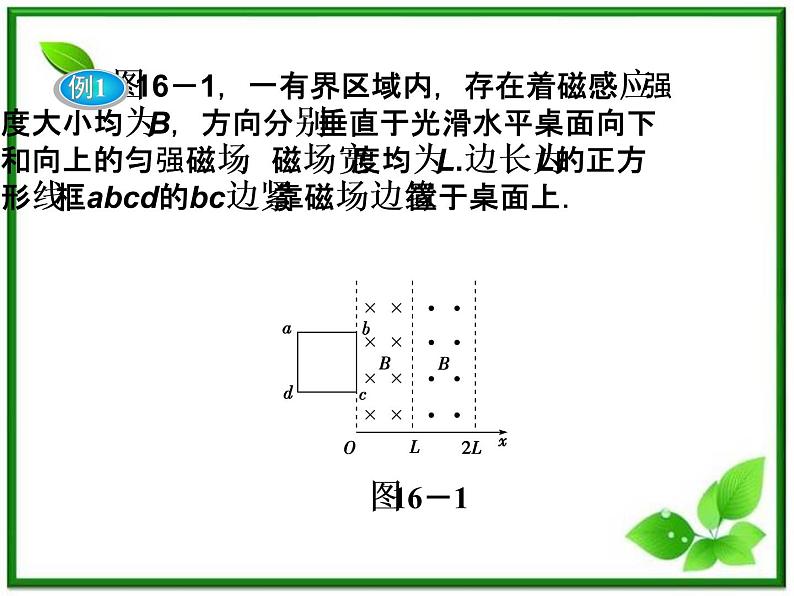

如图16－1，一有界区域内，存在着磁感应强度大小均为B，方向分别垂直于光滑水平桌面向下和向上的匀强磁场，磁场宽度均为L.边长为L的正方形线框abcd的bc边紧靠磁场边缘置于桌面上．

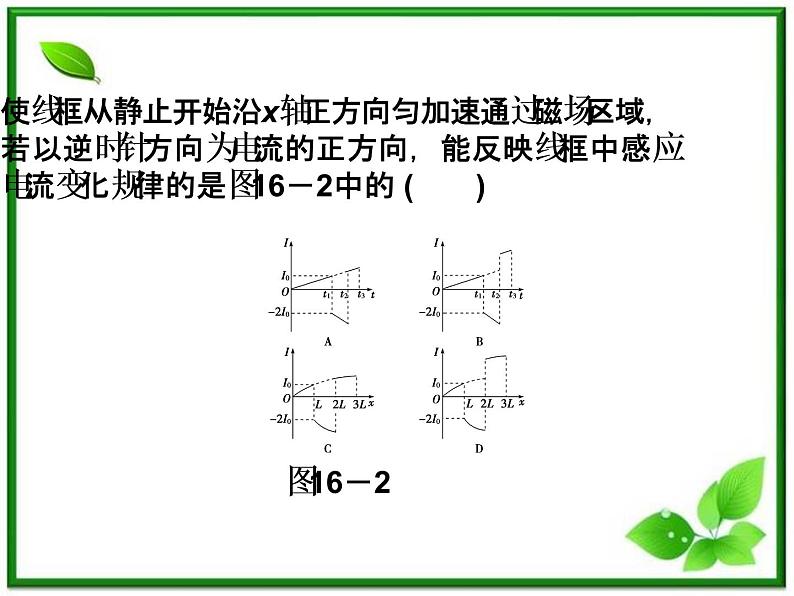

使线框从静止开始沿x轴正方向匀加速通过磁场区域，若以逆时针方向为电流的正方向，能反映线框中感应电流变化规律的是图16－2中的 (　　)图16－2
1．在电磁感应现象中，产生感应电动势的那部分导体相当于电源，可对回路中的用电器供电．通过感应电流的导体在磁场中又会受到安培力作用，因此电磁感应与电路问题、力学问题往往联系在一起．
2．解决此类问题的基本方法是：(1)首先找到产生电磁感应的那部分电路，看成等效电源，画出等效电路，依据法拉第电磁感应定律求得感应电动势，再依据电路知识求得感应电流的大小．(2)分析导体的受力情况(安培力方向由左手定则判定)，应用牛顿定律及动力学方程求解物体的运动问题．
图16－3如图16－3所示，两根足够长的光滑平行金属导轨MN、PQ间距为L＝0.5 m，其电阻不计，两导轨及其构成的平面均与水平面成30°角．
完全相同的两金属棒ab、cd分别垂直导轨放置，每棒两端都与导轨始终有良好接触，已知两棒质量为m＝0.02 kg，电阻均为R＝0.1 Ω，整个装置处在垂直于导轨平面向上的匀强磁场中，磁感应强度B＝0.2 T，棒ab在平行于导轨向上的力F作用下，沿导轨向上匀速运动，而棒cd恰好能够保持静止．取g＝10 m/s2，问：(1)通过棒cd的电流I是多少，方向如何？(2)棒ab受到的力F多大？(3)棒cd每产生Q＝0.1 J的热量，力F做的功W是多少？
图16－5(2)棒ab与cd所受的安培力大小相等，对ab棒，受力分析如图16－5所示，由共点力平衡条件知F＝mgsinθ＋BIL代入数据解得F＝0.2 N.(3)设在时间t内棒cd产生Q＝0.1 J的热量，由焦耳定律知Q＝I2Rt设ab棒匀速运动的速度是v，其产生的感应电动势E＝BLv
【答案】　(1)1 A　方向由d到c　(2)0.2 N　(3)0.4 J
1．电磁感应的过程，机械能或其他形式的能转化为电能，通电导体在磁场中受安培力作用或电流通过电阻发热，又将电能转化为机械能或电阻的内能．常见到的是导体的稳定运动，即匀速运动或匀变速运动．
2．解决的方法是：(1)利用法拉第电磁感应定律和楞次定律确定电路中的电动势大小、方向．(2)画出等效电路图，注意识别电路中的内、外电阻，根据定义写出消耗电功率的表达式．(3)分析导体机械能的变化，利用能的转化和守恒定律确定机械功率的改变与回路中电功率的改变所满足的关系．
注意：(1)研究分析电磁感应过程中的能量转化时，抓住了有哪些力做功，就可以确定有哪些形式的能量参与了转化．例如：摩擦力做负功时，必然有内能出现；重力做功时，一般会有机械能参与转化；安培力做负功时其他形式的能转化为电能；安培力做正功时，电能转化为其他形式的能等．(2)在计算感应电流的焦耳热时，如果是恒定电流，可用Q＝I2Rt求解，如果不是恒定电流，就只能用能的转化和守恒定律求解了．
在竖直向下的磁感应强度为B的匀强磁场中，有两根水平放置相距L且足够长的平行金属导轨AB、CD，在导轨的AC端连接一阻值为R的电阻．一根垂直于导轨放置的金属棒ab，其质量为m.现用水平细绳跨过定滑轮连接一质量为M的重物拉动金属杆ab，如图16－6所示，若重物从静止开始下落，且导轨和金属棒的电阻、定滑轮的质量及一切摩擦均不计，求：
(1)金属棒的最大速度；(2)若重物从静止开始至匀速运动的某一时刻，下落的高度为h，求这一过程中电阻R上产生的热量 .【解析】　(1)重物M拉动金属杆运动，切割磁感线产生感应电流，ab杆将受到水平向左的安培力的作用，杆的速度将逐渐增大，在物体的重力和安培力相等时，金属棒达到最大速度．设最大速度为vm，
