高中物理人教版 (新课标)选修37 静电现象的应用学案设计

这是一份高中物理人教版 (新课标)选修37 静电现象的应用学案设计，共5页。学案主要包含了重点和难点，静电平衡状态下导体的电场，导体上电荷的分布，尖端放电等内容，欢迎下载使用。

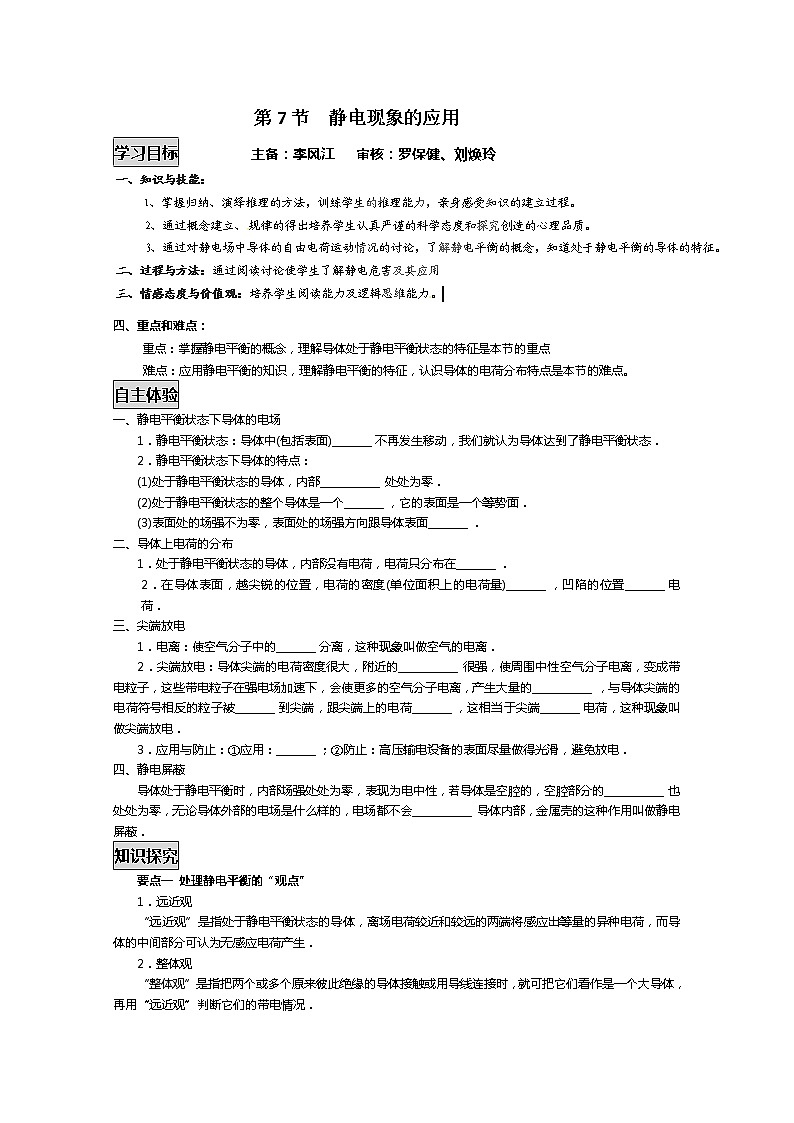

第7节　静电现象的应用学习目标         主备：李风江   审核：罗保健、刘焕玲四、重点和难点：重点：掌握静电平衡的概念，理解导体处于静电平衡状态的特征是本节的重点难点：应用静电平衡的知识，理解静电平衡的特征，认识导体的电荷分布特点是本节的难点。自主体验一、静电平衡状态下导体的电场  1．静电平衡状态：导体中(包括表面)________不再发生移动，我们就认为导体达到了静电平衡状态．2．静电平衡状态下导体的特点：(1)处于静电平衡状态的导体，内部____________处处为零．(2)处于静电平衡状态的整个导体是一个________，它的表面是一个等势面．(3)表面处的场强不为零，表面处的场强方向跟导体表面________．二、导体上电荷的分布1．处于静电平衡状态的导体，内部没有电荷，电荷只分布在________．2．在导体表面，越尖锐的位置，电荷的密度(单位面积上的电荷量)________，凹陷的位置________电荷．三、尖端放电1．电离：使空气分子中的________分离，这种现象叫做空气的电离．2．尖端放电：导体尖端的电荷密度很大，附近的____________很强，使周围中性空气分子电离，变成带电粒子，这些带电粒子在强电场加速下，会使更多的空气分子电离，产生大量的____________，与导体尖端的电荷符号相反的粒子被________到尖端，跟尖端上的电荷________，这相当于尖端________电荷，这种现象叫做尖端放电．  3．应用与防止：①应用：________；②防止：高压输电设备的表面尽量做得光滑，避免放电．四、静电屏蔽导体处于静电平衡时，内部场强处处为零，表现为电中性，若导体是空腔的，空腔部分的____________也处处为零，无论导体外部的电场是什么样的，电场都不会____________导体内部，金属壳的这种作用叫做静电屏蔽．知识探究要点一 处理静电平衡的“观点”1．远近观“远近观”是指处于静电平衡状态的导体，离场电荷较近和较远的两端将感应出等量的异种电荷，而导体的中间部分可认为无感应电荷产生．2．整体观“整体观”是指把两个或多个原来彼此绝缘的导体接触或用导线连接时，就可把它们看作是一个大导体，再用“远近观”判断它们的带电情况．要点二 静电平衡两种情况的实现方法和其本质是什么？                                .1.1．两种情况(1)导体内空腔不受外界影响，如图右甲所示．(2)接地导体空腔外部不受内部电荷影响，如图乙所示．2．实现过程(1)如图甲，因场源电荷产生的电场与导体球壳表面上感应电荷在空腔内的合场强为零，达到静电平衡状态，对内实现了屏蔽．(2)如图乙，当空腔外部接地时，外表面的感应电荷将因接地传给地球，外部电场消失，对外起到屏蔽作用．3．本质：静电感应与静电平衡.典例剖析一、静电平衡下的导体【例1】 如图1－7－3所示，一导体球A带有正电荷，当只有它存在时，它在空间P点产生的电场强度的大小为EA.在A球球心与P点连线上有一带负电的点电荷B，当只有它存在时，它在空间P点产生的电场强度大小为EB.当A、B同时存在时，根据场强叠加原理，P点的场强大小应为(　　)A．EB　　　　　　　　B．EA＋EBC．|EA－EB|           D．以上说法都不对二、静电平衡【例2】 将悬挂在细线上的带正电的小球A放在不带电的金属空心球C内(不和球壁接触)，另有一个悬挂在细线上的带负电的小球B向C靠近，如图1－7－4所示，说法正确的有(　　)A．A往左偏离竖直方向，B往右偏离竖直方向B．A的位置不变，B往右偏离竖直方向C．A往左偏离竖直方向，B的位置不变          D．A和B的位置都不变三、 静电现象的应用【例3】在绝缘板上放有一个不带电的金箔验电器A和一个带正电荷的空腔导体B.下列实验方法中能使验电器箔片张开的是(　　)A．用取电棒(带绝缘柄的导体棒)先跟B的内壁接触一下后再跟A接触B．用取电棒先跟B的外壁接触一下后再跟A接触C．用绝缘导线把验电器跟取电棒的导体部分相连，再把取电棒与B的内壁接触D．使验电器A靠近B拓展探究1：在一个导体球壳内放一个电荷量为＋Q的点电荷，用Ep表示球壳外任一点的场强，则(　　)A．当＋Q在球壳中央时，Ep＝0B．不论＋Q在球壳内何处，Ep一定为零C．只有当＋Q在球心且球壳接地时，Ep＝0D．只要球壳接地，不论＋Q在球壳内何处，Ep一定为零题型二 静电平衡【例4】一个不带电的空心金属球，在它的球心处放一个正电荷，其电场分布是下图中的哪一个（  ）拓展探究2：如果把该电荷移到球壳外，请叙述一下电场的分布情况．课堂达标1.下列措施中，属于防止静电危害的是(　　)A．油罐车后有一条拖在地上的铁链条B．小汽车上有一根露在车面上的小天线                              .2.C．在印染厂中保持适当的湿度D．在地毯上夹杂0.05～0.07 mm的不锈钢丝导电纤维2．下图中P是一个带电体，N是一个不带电的金属空腔，在哪些情况下，放在绝缘板上的小纸屑(图中S)不会被吸引(　　)D．B点场强方向指向球心4．处于静电平衡状态的导体的特点是什么？    课后达标1．人们在晚上脱衣服时，有时会看到火花四溅，并伴有“劈啪”声，这是因为(　　)A．衣服由于摩擦而产生了静电                B．人体本身是带电体C．空气带电，在衣服上放电所致              D．以上说法均不正确2．一金属球，原来不带电，现沿球直径的延长线放置一点电荷，如图1所示．球内直径上a、b、c三点场强大小分别为Ea、Eb、Ec，三者相比(　　)A．Ea最大　　　　　　B．Eb最大C．Ec最大            D．Ea＝Eb＝Ec3．如图2所示，把一个架在绝缘支架上的枕形导体放在正电荷形成的电场中．导体处于静电平衡时，下列说法正确的是(　　)A．A、B两点场强相等，且都为零B．A、B两点场强不相等C．感应电荷产生的附加电场EA<EBD．当电键S闭合时，电子从大地沿导线向导体移动4．如图3所示，金属球壳原来带电，而验电器原来不带电，现将金属球壳内表面与验电器的金属小球相连．验电器的金属箔将(　　)A．不会张开        B．一定会张开      C．先张开，后闭合      D．可能张开5．如图4所示，两个相同的空心金属球M和N，M带－Q电荷，N不带电(M、N相距很远，互不影响)，旁边各放一个不带电的金属球P和R，当将带正电Q的小球分别放入M和N的空腔中时(　　)A．P、R上均出现感应电荷B．P、R上均没有感应电荷C．P上有，而R上没有感应电荷D．P上没有，而R上有感应电荷6．使带电的金属球靠近不带电的验电器，验电器的箔片张开．下列各图表示验电器上感应电荷的分布情况，正确的是(　　)            .3.7．如图5所示，A、B为两个带等量异号电荷的金属球，将两根不带电的金属棒C、D放在两球之间，则下列叙述正确的是(　　)A．C棒的电势一定高于D棒的电势B．若用导线将C棒的x端与D棒的y端连接起来的瞬间，将有从y流向x的电子流C．若将B球接地，B所带的负电荷全部流入大地D．若将B球接地，B所带的负电荷还将保留一部分8．在正点电荷Q附近有两个绝缘导体M、N，由于静电感应发生了如图6所示的电荷分布，当用导线将a、d两点连接起来时，导线中是否有电流流过，如果有电流，电流的方向是怎样的？    9．如图7所示，在孤立点电荷＋Q形成的电场中，金属圆盘A处于静电平衡状态．若金属圆盘平面与点电荷在同一平面内，试在圆盘内作出由盘上感应电荷形成的附加电场的三条电场线(用实线表示，要求严格作图)
