苏科版八年级上册4.3 探究凸透镜成像的规律课后练习题

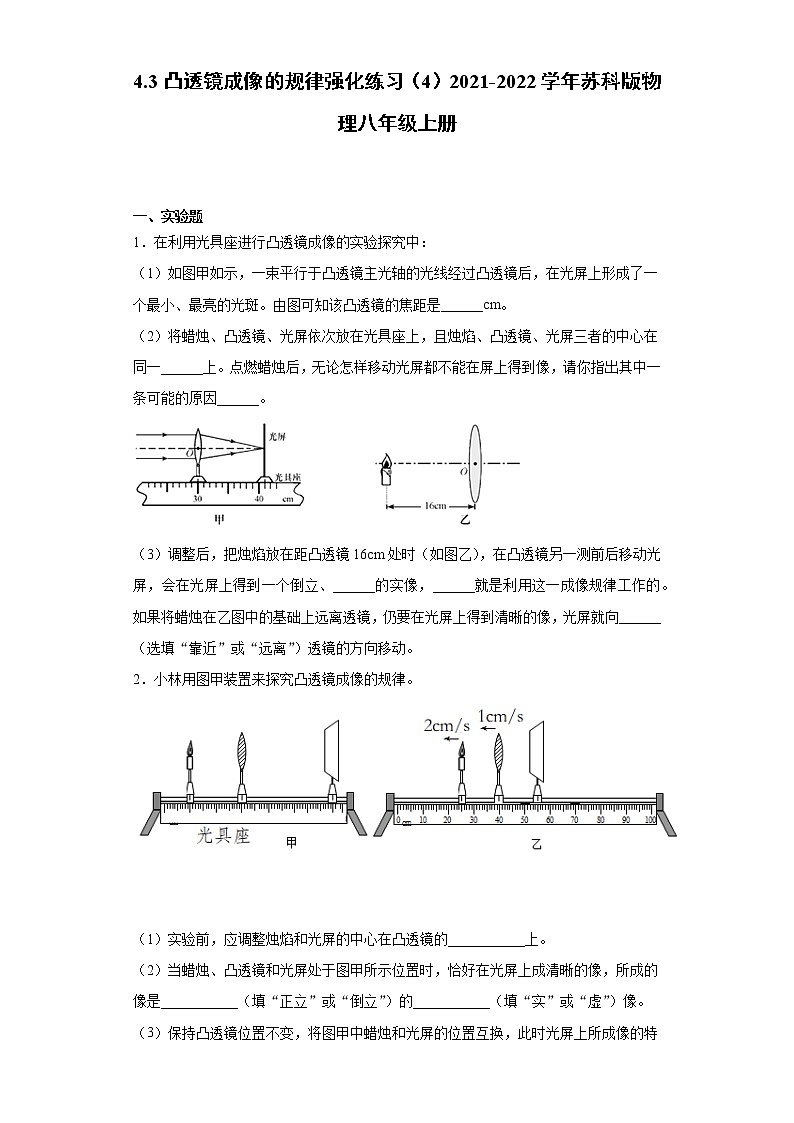

4.3凸透镜成像的规律强化练习（4）2021-2022学年苏科版物理八年级上册

一、实验题

1．在利用光具座进行凸透镜成像的实验探究中：

（1）如图甲如示，一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、最亮的光斑。由图可知该凸透镜的焦距是______cm。

（2）将蜡烛、凸透镜、光屏依次放在光具座上，且烛焰、凸透镜、光屏三者的中心在同一______上。点燃蜡烛后，无论怎样移动光屏都不能在屏上得到像，请你指出其中一条可能的原因______。

（3）调整后，把烛焰放在距凸透镜16cm处时（如图乙），在凸透镜另一测前后移动光屏，会在光屏上得到一个倒立、______的实像，______就是利用这一成像规律工作的。如果将蜡烛在乙图中的基础上远离透镜，仍要在光屏上得到清晰的像，光屏就向______（选填“靠近”或“远离”）透镜的方向移动。

2．小林用图甲装置来探究凸透镜成像的规律。

（1）实验前，应调整烛焰和光屏的中心在凸透镜的___________上。

（2）当蜡烛、凸透镜和光屏处于图甲所示位置时，恰好在光屏上成清晰的像，所成的像是___________（填“正立”或“倒立”）的___________（填“实”或“虚”）像。

（3）保持凸透镜位置不变，将图甲中蜡烛和光屏的位置互换，此时光屏上所成像的特点与___________ （填“照相机”“放大镜”或“投影仪”）相同。

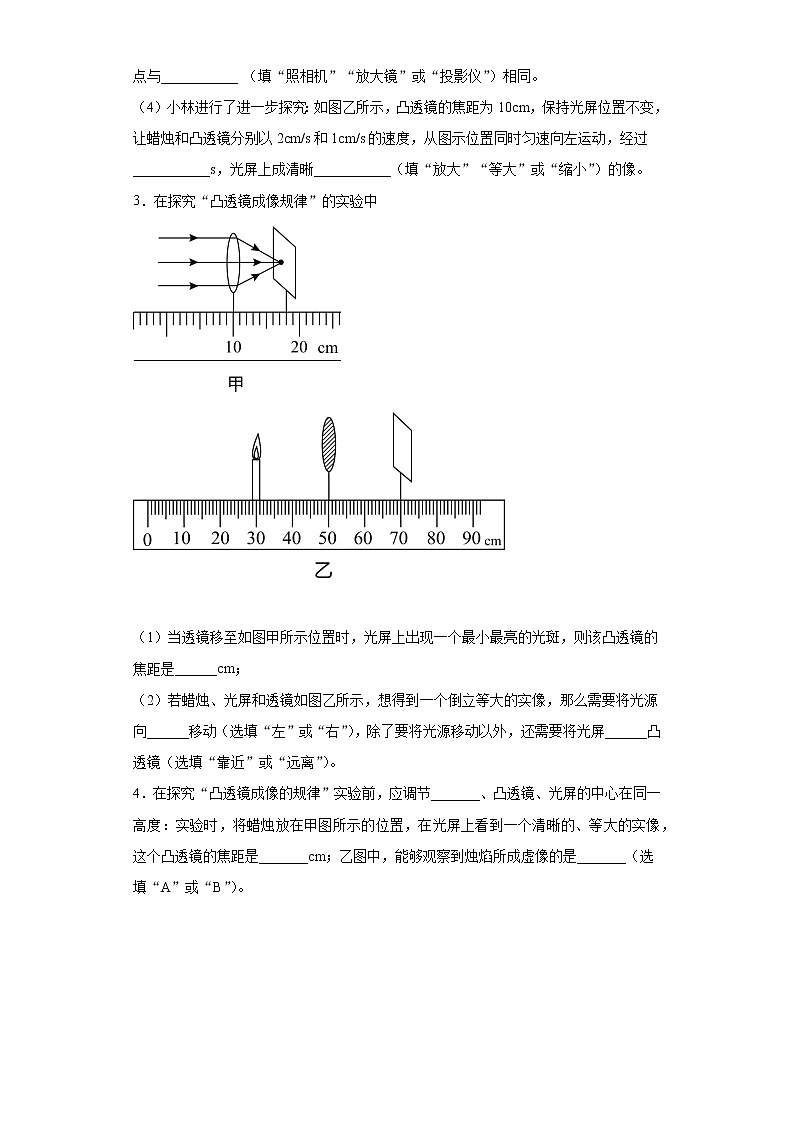

（4）小林进行了进一步探究：如图乙所示，凸透镜的焦距为10cm，保持光屏位置不变，让蜡烛和凸透镜分别以2cm/s和1cm/s的速度，从图示位置同时匀速向左运动，经过___________s，光屏上成清晰___________（填“放大”“等大”或“缩小”）的像。

3．在探究“凸透镜成像规律”的实验中

（1）当透镜移至如图甲所示位置时，光屏上出现一个最小最亮的光斑，则该凸透镜的焦距是______cm；

（2）若蜡烛、光屏和透镜如图乙所示，想得到一个倒立等大的实像，那么需要将光源向______移动（选填“左”或“右”），除了要将光源移动以外，还需要将光屏______凸透镜（选填“靠近”或“远离”）。

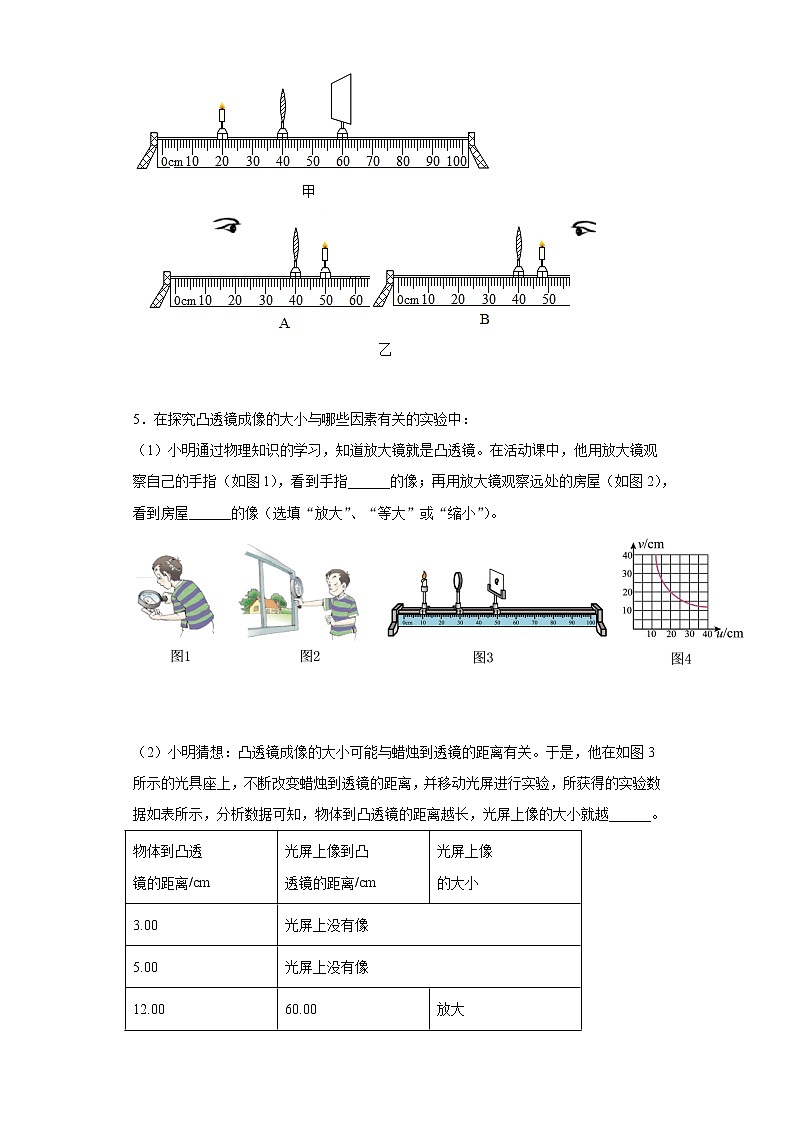

4．在探究“凸透镜成像的规律”实验前，应调节_______、凸透镜、光屏的中心在同一高度：实验时，将蜡烛放在甲图所示的位置，在光屏上看到一个清晰的、等大的实像，这个凸透镜的焦距是_______cm；乙图中，能够观察到烛焰所成虚像的是_______（选填“A”或“B”）。

5．在探究凸透镜成像的大小与哪些因素有关的实验中：

（1）小明通过物理知识的学习，知道放大镜就是凸透镜。在活动课中，他用放大镜观察自己的手指（如图1），看到手指______的像；再用放大镜观察远处的房屋（如图2），看到房屋______的像（选填“放大”、“等大”或“缩小”）。

（2）小明猜想：凸透镜成像的大小可能与蜡烛到透镜的距离有关。于是，他在如图3所示的光具座上，不断改变蜡烛到透镜的距离，并移动光屏进行实验，所获得的实验数据如表所示，分析数据可知，物体到凸透镜的距离越长，光屏上像的大小就越______。

（3）小明根据表格中的数据，绘制了物距u和像距v之间关系的图象，如图4所示。由图象可知，该凸透镜的焦距是______cm，把物体从距凸透镜30cm处移到15cm处的过程中，像距逐渐变______（选填“大”或“小”）；当把物体放到距凸透镜8cm 处时，光屏上______得到一个清晰的像（选填“能”或“不能”）。

6．某兴趣小组用焦距为15cm的凸透镜做“探究凸透镜成像的规律”的实验：

（1）如图所示，将蜡烛、凸透镜和光屏依次放在水平桌面的光具座，点燃蜡烛后，调节烛焰、凸透镜和光屏，使它们的中心位于______，其目的是使像成在______；

（2）小明将蜡烛和凸透镜位置如图所示，要得到明亮、清晰的像，他应该把光屏放在65cm刻线处至______cm刻线处之间的某个位置；

（3）小红将蜡烛移动到20cm刻线处，仍保持凸透镜位置不变，再移动光屏，在光屏上会成清晰的、倒立、______（放大/缩小/等大）的实像。此时她将远视眼镜放在蜡烛和凸透镜之间，光屏上的像会变得模糊，要得到清晰的像，应把光屏向______（左/右）移动，这是因为远视眼镜对光线有______（会聚/发散）作用；

（4）小虎同学将蜡烛和透镜固定，无论怎样移动光屏，都不能在光屏上得到清晰的像，原因可能是______（写出一个）。

7．（1）小明采用如图甲所示的方法来测量凸透镜的焦距，该凸透镜的焦距为_________cm；

（2）如图乙实验时，光屏上恰能呈现烛焰倒立、________的清晰实像，此时光在光屏上发生________反射；保持图乙中蜡烛和光屏的位置不动，仅移动凸透镜至______cm处，能再次在光屏上得到烛焰清晰的像，此时是______（选填“照相机”或“投影仪”）的工作原理。

8．小明同学为了探究凸透镜成像的特点，做了一系列的实验

（1）他伸直手臂，通过手拿的凸透镜看远处的房屋，他看到的是房屋_______的像（选填“放大”或“缩小”）。

（2）小明将烛焰、透镜、光屏三者中心调节在一条直线上后，要移动蜡烛与光屏使光屏上呈现烛焰清晰的像，他是同时移动蜡烛与光屏，还是先移动某个再移动另外一个（写清具体的物体名称）：________。

9．如图，在“探究凸透镜成像规律”的实验中：

（1）实验前，调整实验器材，使烛焰中心、光屏中心和凸透镜的光心在___________。

（2）在如图所示位置时，烛焰恰好在光屏上成清晰的、倒立的、___________（选填“放大”、“等大”或“缩小”）的实像，这个像的成像原理与___________（选填“放大镜”、“投影仪”或“照相机”）相同。此时不小心在凸透镜上溅了一个小泥点，则光屏上___________（选填“有”或“没有”）小泥点的像。当蜡烛燃烧一段时间后会变短，烛焰的像会往___________（选填“上”或“下”）偏离光屏中心。

（3）若保持图甲中蜡烛和光屏的位置不动，移动凸透镜到___________刻度线处，光屏上能再次成清晰的像，像的大小较之原来___________（选填“变大”、“变小”或“不变”）。

10．如图所示为“探究凸透镜成像规律”的实验装置，表格为小明同学的实验记录。

（1）点燃蜡烛后，调节凸透镜和光屏使它们的中心跟烛焰的中心大致在___________上，为了找到像的准确位置，必须做好光屏的微调，即在一定的范围内左右移动光屏，使光屏上的像___________

（2）分析实验数据可知该凸透镜的焦距是___________cm。

（3）保持凸透镜的位置不动，把蜡烛移到光具座上25cm的刻度处，可以从___________（填“光屏一侧”“烛焰一侧”）通过凸透镜观察到烛焰正立的像，___________就是利用这一成像规律。

（4）小明做第一次实验时，手指尖不慎触碰到了凸透镜，则光屏上原本清晰的像将___________（选填“残缺”、“出现阴影”、“变暗”、“出现手指的像”）。

（5）保持凸透镜在上图中30cm的刻度线处不变，移动蜡烛到光具座上15cm处，根据表格可知，第四次实验时光屏应该放在光具座上________cm的位置。

11．用如图所示的装置做“探究凸透镜成像规律”实验。

（1）图甲中一束平行光射向凸透镜，光屏上得到一个最小、最亮的光斑。则该凸透镜的焦距为______cm；

（2）图乙中，他把蜡烛、凸透镜和光屏放在光具座上，点燃蜡烛后，他还应调整烛焰中心、凸透镜中心和光屏中心大致在______。调整好高度后，发现无论怎样移动光屏， 光屏上都不成像，经检查凸透镜的焦距符合要求，光具座也足够长，则光屏上不成像的原因可能是______（写一条即可）；

（3）小明在刚才调整好的光具座上，不断改变蜡烛与透镜间的距离，并移动光屏进行实验，图乙中烛焰在光屏上恰好成一清晰的像。若在图乙中将蜡烛移到 35cm 刻度线处，则将光屏移动到______ cm 刻度线处，可以再次看到清晰的像，此时的像是______（选填“放大”“缩小”或“等大”）的。日常生活中，______ （选填“照相机”“投影仪”或“放大镜”）就是利用这一原理制成的；

（4）若将图乙中的凸透镜换成焦距为 25cm 凸透镜，保持蜡烛和凸透镜在原来位置不变， 在光具座上移动光屏，______ （选填“能”或“不能”）找到一个位置，使像清晰的呈现在光屏上。（光具座总长 100cm）

12．在“探究凸透镜成像规律”的实验中：

（1）由图甲可知，该凸透镜的焦距是___________，实验前，在摆放凸透镜、蜡烛和光屏时，要求三者的中心在___________。

（2）如图乙所示，若想在光屏上（光屏未画出）得到烛焰清晰放大的实像，则烛焰应位于透镜左侧、、、四个位置中的___________位置。

（3） 若把图丙中的凸透镜换成“水凸透镜”，当向“水凸透镜”减少水量，使其变薄、焦距变长时，光屏上原来清晰的像变得模糊不清，要想重新得到清晰的像，应将光屏向___________（填“远离透镜”或“靠近透镜”）的方向移动；也可以不改变光屏的位置，在图丙凸透镜左侧的方框中放一个焦距适合的___________透镜进行调节，这就是___________（填“近视”“远视”）眼矫正原理。

参考答案

1．11.0    高度    物距小于焦距    放大    投影仪    靠近

2．主光轴    倒立    实    照相机    5    等大

3．8.0    右    靠近

4．烛焰    10.0    B

5．放大    缩小    小    10    大    不能

6．同一高度    光屏中央    80    等大    左    会聚    物距小于焦距

7．10.0    缩小    漫    40.0    投影仪

8．缩小    应该先移动蜡烛，再移动光屏

9．同一高度    放大    投影仪    没有    上    65    变小

10．同一高度    最清晰    10.0    光屏一侧    放大镜    变暗    60

11．10.0    同一高度    物距小于或等于一倍焦距（）    80    放大    投影仪    不能

12．10    同一高度上    c    远离透镜    凸    远视
