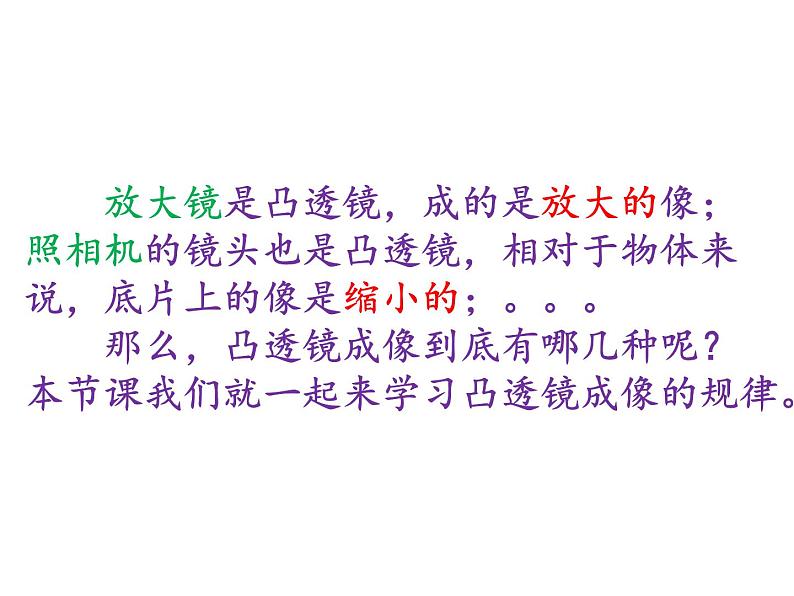

放大镜是凸透镜，成的是放大的像；照相机的镜头也是凸透镜，相对于物体来说，底片上的像是缩小的；。。。 那么，凸透镜成像到底有哪几种呢？本节课我们就一起来学习凸透镜成像的规律。

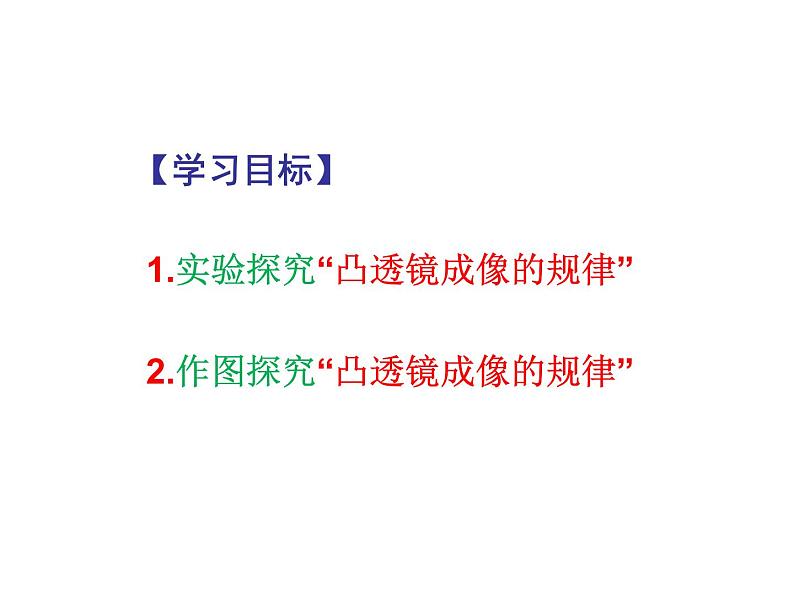

【学习目标】 1.实验探究“凸透镜成像的规律” 2.作图探究“凸透镜成像的规律”
【一、实验探究“凸透镜成像规律”】
1.说一说图中都有哪些器材？它们各有什么作用呢？2.想一想为什么要按照图中的位置来组装各个器材？3.记一记“凸透镜成像”相关的几个名称。

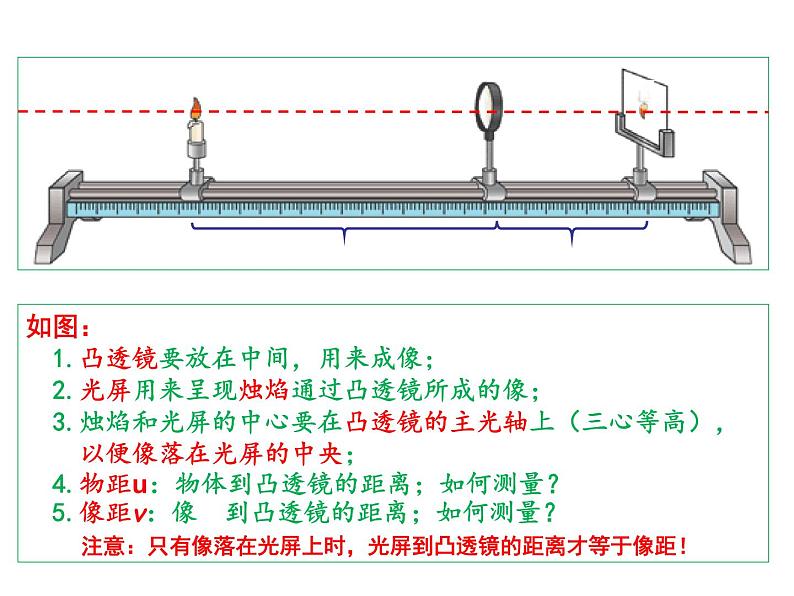

如图： 1.凸透镜要放在中间，用来成像； 2.光屏用来呈现烛焰通过凸透镜所成的像； 3.烛焰和光屏的中心要在凸透镜的主光轴上（三心等高）， 以便像落在光屏的中央； 4.物距u：物体到凸透镜的距离；如何测量？ 5.像距v：像 到凸透镜的距离；如何测量？ 注意：只有像落在光屏上时，光屏到凸透镜的距离才等于像距！

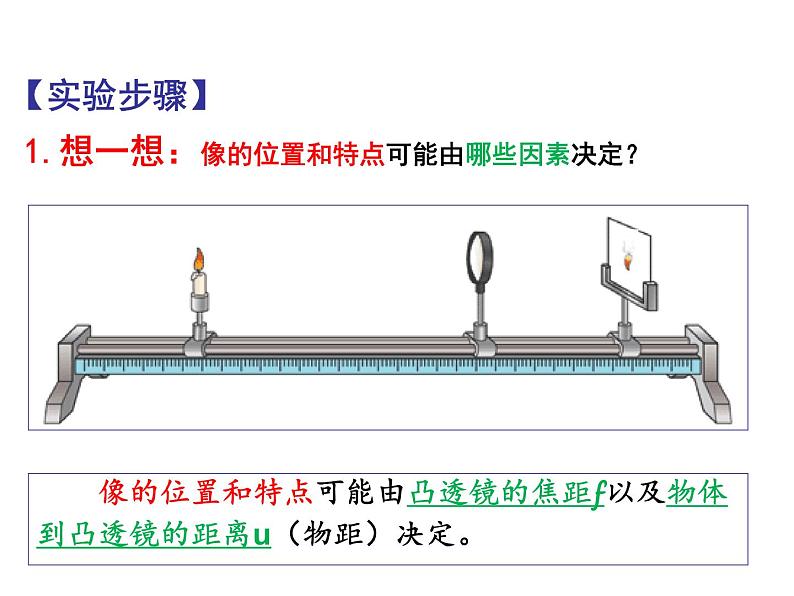

1.想一想：像的位置和特点可能由哪些因素决定？
像的位置和特点可能由凸透镜的焦距f以及物体到凸透镜的距离u（物距）决定。

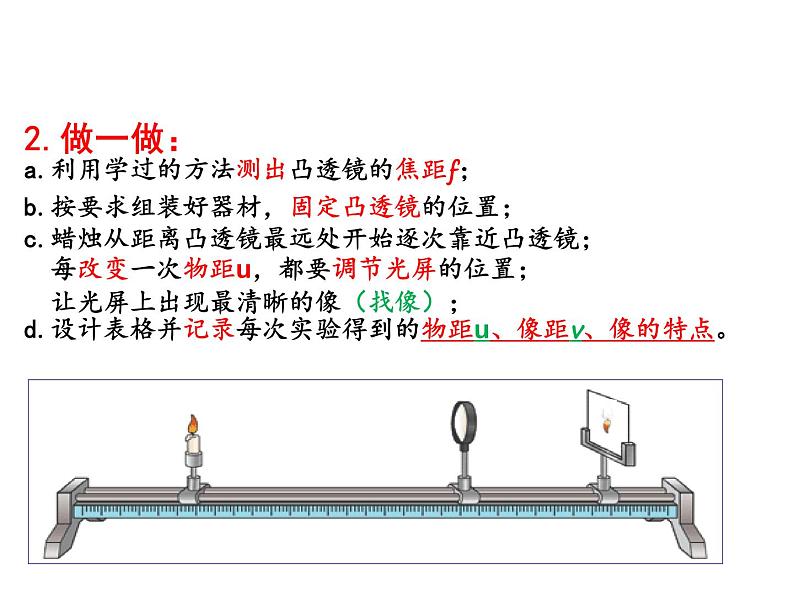

2.做一做：a.利用学过的方法测出凸透镜的焦距f；b.按要求组装好器材，固定凸透镜的位置；c.蜡烛从距离凸透镜最远处开始逐次靠近凸透镜； 每改变一次物距u，都要调节光屏的位置； 让光屏上出现最清晰的像（找像）；d.设计表格并记录每次实验得到的物距u、像距v、像的特点。

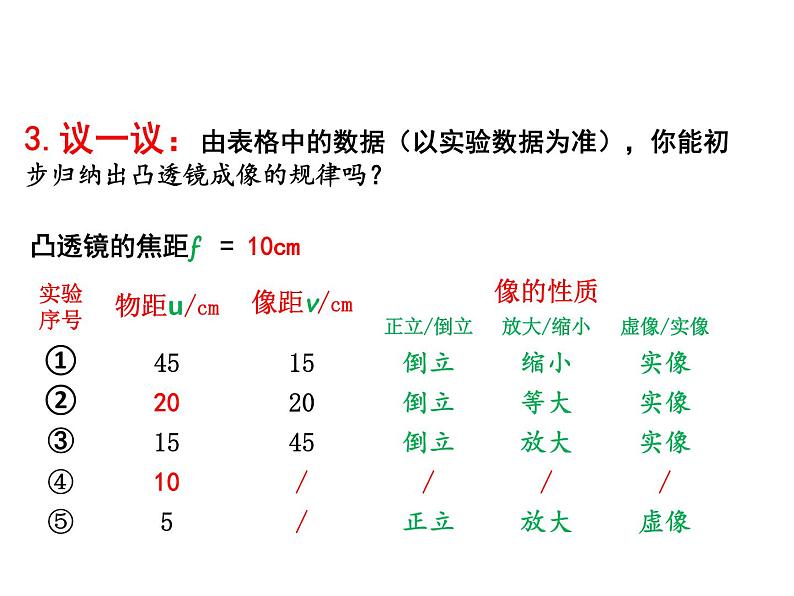

3.议一议：由表格中的数据（以实验数据为准），你能初步归纳出凸透镜成像的规律吗？
1.像的位置和特点 由 焦距f 以及 物距u 决定；2.当 u > 2f 时， f < v < 2f 、成倒立缩小的实像； 当 u = 2f 时， v = 2f 、成倒立等大的实像； 当f < u < 2f 时， v > 2f 、成倒立放大的实像； 当 u = f 时，不成像； 当 u < f 时，成正立放大的虚像（在蜡烛一侧）；3.成实像时，物体靠近凸透镜，像远离凸透镜且变大； 物体远离凸透镜，像靠近凸透镜且变小；
1.想一想，在实验的过程中，蜡烛越烧越短，像还在光屏的中央吗？应该如何调整？
记一记：根据“经过透镜光心的光的传播方向不变”，可知：像与物的连线始终经过光心！
2.想一想,如下图，光屏上成什么像？如果把蜡烛和光屏的位置对调，还能成像吗？还是原来的特点吗？
3.想一想,如下图，如果蜡烛和光屏的位置不动，只移动凸透镜，还能成像吗？还是原来的特点吗？
4.想一想,如下图，如果用手挡住一部分透镜，还能成像吗？还是原来的特点吗？
思路：只要还有光通过凸透镜，就仍然能够在光屏上会聚成完整的像，且像的特点不变，只是像变暗了！
试一试：你能根据凸透镜的两条特殊光线，通过作图的方法探究凸透镜的成像规律吗？
【二、作图探究凸透镜成像规律】
像的位置和特点 由 焦距f 以及 物距u 决定。
1.当 u > 2f 时， f < v < 2f 、成倒立缩小的实像； 当 u = 2f 时， v = 2f 、成倒立等大的实像； 当f < u < 2f 时， v > 2f 、成倒立放大的实像；2.成实像时，物体靠近凸透镜，像远离凸透镜且变大； 物体远离凸透镜，像靠近凸透镜且变小；
当 u = f 时，光通过凸透镜后成一束平行光，不能相交，所以不成像；
1.当 u < f 时，光通过凸透镜后成一束发散光，虽然不能相交，但其反向延长线能相交于一点，所以成正立放大的虚像（在蜡烛一侧）；2.成虚像时，物体越远离凸透镜，像越大。
放大镜（正立放大虚像）
照相机/摄像头（倒立缩小实像）
投影仪/放映机（倒立放大实像）
1.通过学习我们知道，在凸透镜成像的实验中，像随物体的移动而移动；那么，谁移动的较快呢？2.像随着物体移动的过程中，像与物的距离也在改变着；那么，像与物的距离变化有何特点呢？
1．在“探究凸透镜成像规律”的实验过程中，记录并绘制了像到凸透镜的距离v和物体到凸透镜的距离u之间关系的图象，如图所示。下列分析判断正确的是（　 ）A．实验中所使用的的凸透镜焦距为16cmB．物体放在A点对应的位置上，成缩小倒立的实像C．物体放在C点对应的位置，放大倒立的实像D．物体从A点移到C点的过程中，所成的像逐渐变小
2．在“探究凸透镜成像规律”的实验中，小明将蜡烛、凸透镜和光屏在光具座上的位置如图所示时，在光屏上恰好观察到烛焰清晰的像。则下列说法正确的是（　　）A．小明用的凸透镜焦距范围：10cm＜f＜20cmB．凸透镜位置不变，将蜡烛远离凸透镜，移动光屏，观察到像变大C．蜡烛和光屏位置不变，将凸透镜移至45cm刻度处，在光屏上能观察到一个等大的像D．蜡烛和光屏位置不变，将凸透镜移至40cm刻度处，在光屏上能观察到一个放大的像
3．如图所示是小明探究凸透镜成像规律时的实验图，此时光屏上恰好出现清晰的像，若此时在蜡烛与凸透镜之间放上一个凹透镜，光屏上的像变迷糊，为了使光屏上的像再次清晰，下列做法可以实现的是（　　） A．凸透镜与蜡烛位置不变，将光屏靠近凸透镜B．光屏与凸透镜位置不变，将蜡烛靠近凸透镜C．蜡烛与光屏位置不变，将凸透镜换一个更薄的透镜D．蜡烛与光屏位置不变，将凸透镜换一个更厚的透镜
4．购物支付已进入“刷脸”时代。如图消费者在结账时通过摄像头“刷脸”支付。下列有关说法正确的是（　　） A．摄像头相当于一个凹透镜B．摄像头成像利用的是光的反射C．“刷脸”时，摄像头成像特点与投影仪相同D．“刷脸”时，摄像头成像原理相当于照相机
5．如图是小明用手机和透镜自制的简易投影仪，它能将手机上的画面放大投射到白墙上。下列正确的是（　　） A．制作简易投影仪的透镜，可以制作老花镜镜片B．墙上呈现的是手机画面的正立、放大的虚像C．手机到透镜的距离应大于透镜的焦距D．要使墙上的像变大，应增大手机与透镜间的距离
