人教版九年级全册第十七章 欧姆定律综合与测试课后复习题

这是一份人教版九年级全册第十七章 欧姆定律综合与测试课后复习题，共14页。试卷主要包含了单选题，填空题，实验题，计算题等内容，欢迎下载使用。

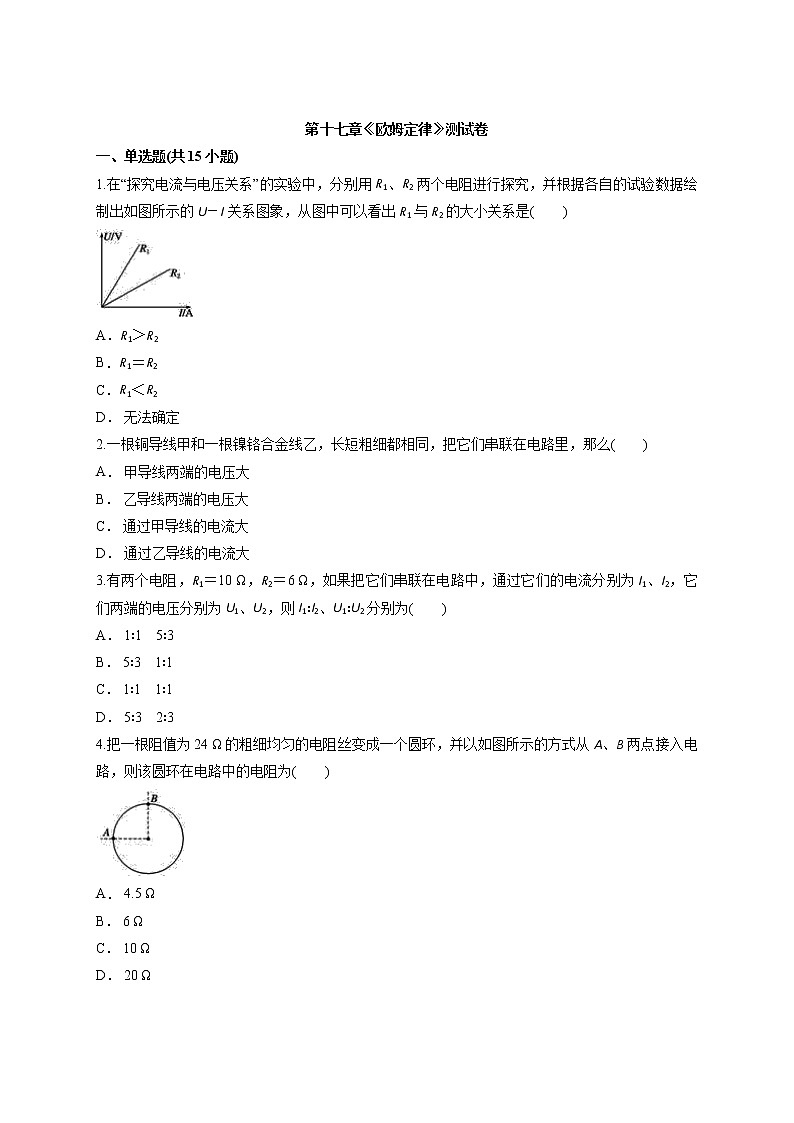

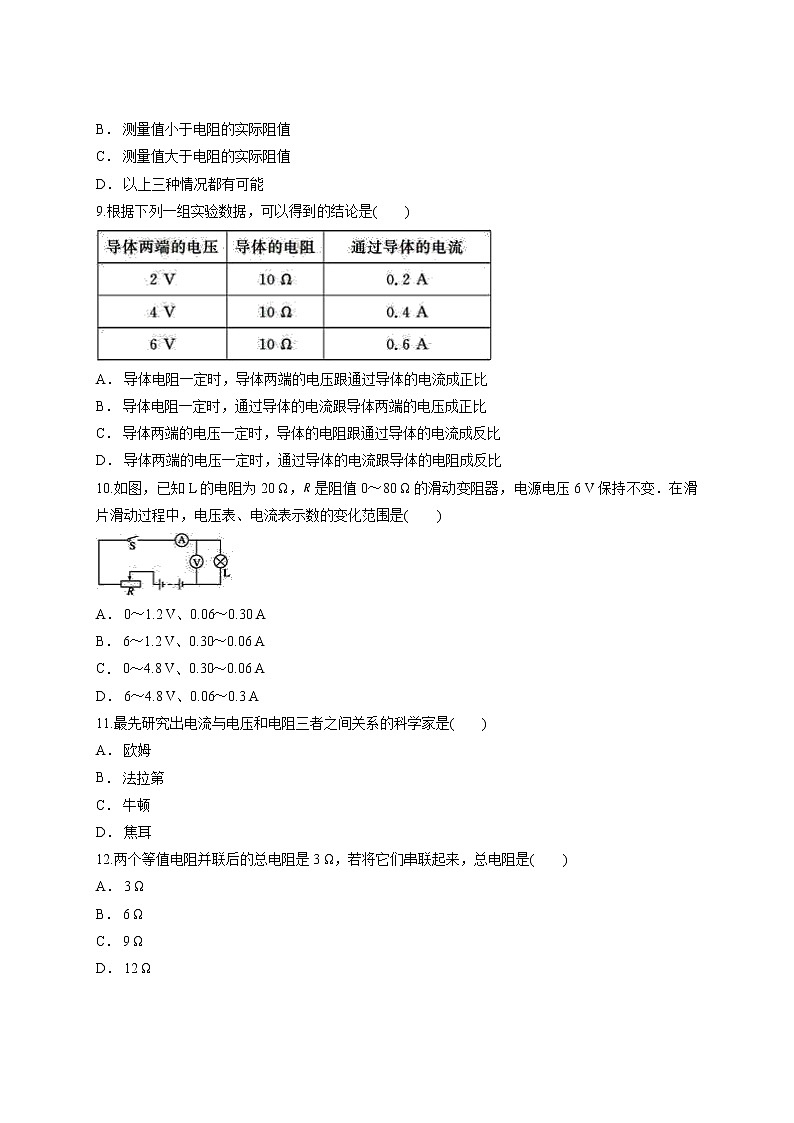

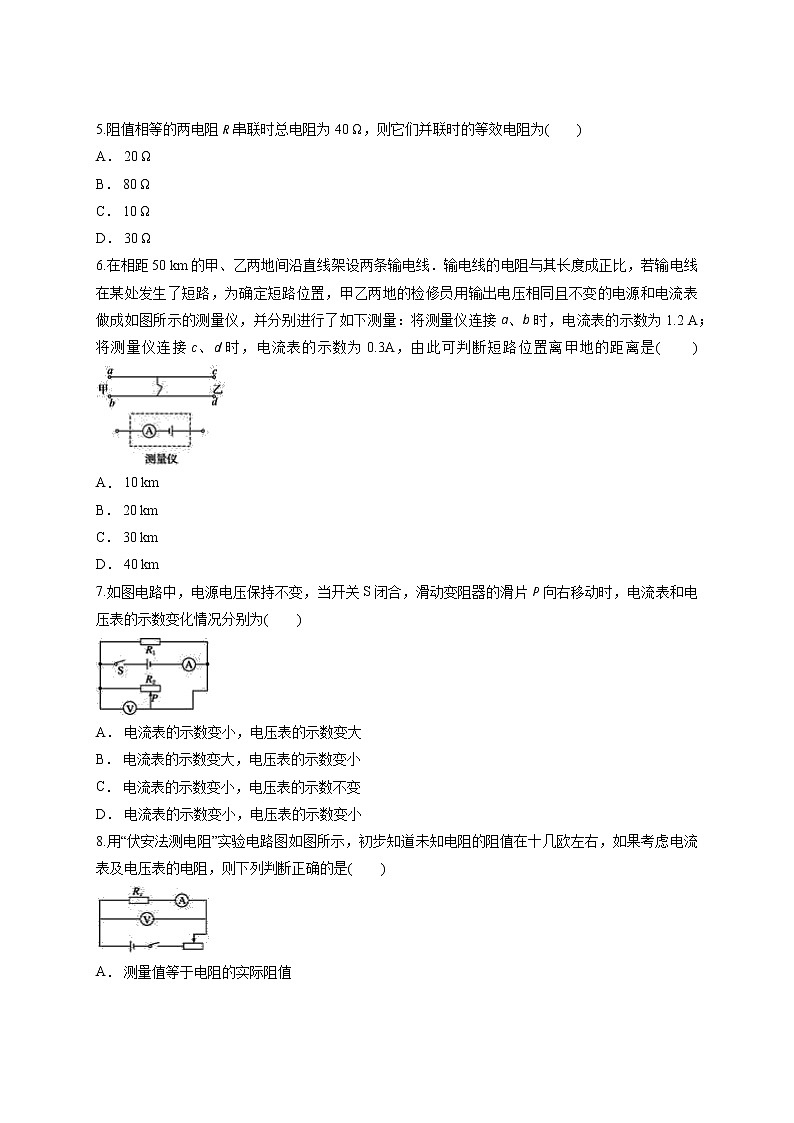

第十七章《欧姆定律》测试卷一、单选题(共15小题)                                                                          1.在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的试验数据绘制出如图所示的U－I关系图象，从图中可以看出R1与R2的大小关系是(　　)A．R1＞R2B．R1＝R2C．R1＜R2D． 无法确定2.一根铜导线甲和一根镍铬合金线乙，长短粗细都相同，把它们串联在电路里，那么(　　)A． 甲导线两端的电压大B． 乙导线两端的电压大C． 通过甲导线的电流大D． 通过乙导线的电流大3.有两个电阻，R1＝10 Ω，R2＝6 Ω，如果把它们串联在电路中，通过它们的电流分别为I1、I2，它们两端的电压分别为U1、U2，则I1∶I2、U1∶U2分别为(　　)A． 1∶1　5∶3B． 5∶3　1∶1C． 1∶1　1∶1D． 5∶3　2∶34.把一根阻值为24 Ω的粗细均匀的电阻丝变成一个圆环，并以如图所示的方式从A、B两点接入电路，则该圆环在电路中的电阻为(　　)A． 4.5 ΩB． 6 ΩC． 10 ΩD． 20 Ω5.阻值相等的两电阻R串联时总电阻为40 Ω，则它们并联时的等效电阻为(　　)A． 20 ΩB． 80 ΩC． 10 ΩD． 30 Ω6.在相距50 km的甲、乙两地间沿直线架设两条输电线．输电线的电阻与其长度成正比，若输电线在某处发生了短路，为确定短路位置，甲乙两地的检修员用输出电压相同且不变的电源和电流表做成如图所示的测量仪，并分别进行了如下测量：将测量仪连接a、b时，电流表的示数为1.2 A；将测量仪连接c、d时，电流表的示数为0.3A，由此可判断短路位置离甲地的距离是(　　)A． 10 kmB． 20 kmC． 30 kmD． 40 km7.如图电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电流表和电压表的示数变化情况分别为(　　)A． 电流表的示数变小，电压表的示数变大B． 电流表的示数变大，电压表的示数变小C． 电流表的示数变小，电压表的示数不变D． 电流表的示数变小，电压表的示数变小8.用“伏安法测电阻”实验电路图如图所示，初步知道未知电阻的阻值在十几欧左右，如果考虑电流表及电压表的电阻，则下列判断正确的是(　　)A． 测量值等于电阻的实际阻值B． 测量值小于电阻的实际阻值C． 测量值大于电阻的实际阻值D． 以上三种情况都有可能9.根据下列一组实验数据，可以得到的结论是(　　)A． 导体电阻一定时，导体两端的电压跟通过导体的电流成正比B． 导体电阻一定时，通过导体的电流跟导体两端的电压成正比C． 导体两端的电压一定时，导体的电阻跟通过导体的电流成反比D． 导体两端的电压一定时，通过导体的电流跟导体的电阻成反比10.如图，已知L的电阻为20 Ω，R是阻值0～80 Ω的滑动变阻器，电源电压6 V保持不变．在滑片滑动过程中，电压表、电流表示数的变化范围是(　　)A． 0～1.2 V、0.06～0.30 AB． 6～1.2 V、0.30～0.06 AC． 0～4.8 V、0.30～0.06 AD． 6～4.8 V、0.06～0.3 A11.最先研究出电流与电压和电阻三者之间关系的科学家是(　　)A． 欧姆B． 法拉第C． 牛顿D． 焦耳12.两个等值电阻并联后的总电阻是3 Ω，若将它们串联起来，总电阻是(　　)A． 3 ΩB． 6 ΩC． 9 ΩD． 12 Ω13.电阻R1、R2并联后接在电压不变的电源上，干路总电流为1.6 A，若R1＝10 Ω，通过R2的电流为0.4 A，则电源电压为(　　)A． 8 VB． 12 VC． 4 VD． 16 V14.如图所示，把电阻R接入电源电压为6 V的电路中，电流表示数是0.3 A，如果需要让电路中的电流增大到0.8 A，可以采取的方法是(　　)A． 用一个20 Ω的电阻与R串联B． 用一个12 Ω的电阻与R串联C． 用一个20 Ω的电阻与R并联D． 用一个12 Ω的电阻与R并联15.某段电路两端电压保持恒定，给它接入一个40 Ω的电阻时，电路中电流为0.35 A；当电路中电流为0.20 A时，接入电路的电阻大小是(　　)A． 110 ΩB． 20 ΩC． 70 ΩD． 50 Ω二、填空题(共3小题)                                                                          16.两个电阻分别接在电路中，已知U1∶U2＝3∶2，R1∶R2＝1∶2，则I1∶I2＝________.17.如图甲所示电路，电源电压不变．闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示，则可判断电源电压是______ V，定值电阻R的阻值是______ Ω，滑动变阻器的最大阻值为________ Ω.18.小英按图甲所示的电路图连接实验电路，测量电阻Rx的阻值．闭合开关S，调节滑动变阻器的滑片P后，观察到电压表和电流表的示数分别如图乙、丙所示，则电压表的示数为________V，电流表的示数为________A，待测电阻Rx的阻值为________ Ω.三、实验题(共3小题)                                                                          19.(1)如图1是伏安法测电阻的电路图，在图中○内填写适当的电表符号，在表旁标“＋”“－”接线柱．(2)上题中电压表、电流表的读数分别如图2甲、乙所示，则导体两端的电压是________ V，通过导体的电流是________A，此灯泡的电阻是________．(3)在“伏安法测电阻”的实验中：①图3是某同学连接的实验电路，但电路中有一根导线连接错误，请你在连错的线上打叉并改正过来．②若滑动变阻器滑片向右滑动，则电流表示数将________，电压表示数将________，待测电阻大小________(选填“变大”、“变小”或“不变”．)20.在探究“电阻不变时，导体的电流跟电压的关系”实验中：已知定值电阻R＝5 Ω.(1)小明连接好如图1所示的实验电路，在闭合开关前，他又仔细检查了电路，发现还有两个仪器需要调节：①__________________；②________________________________；(2)请根据图1的实物电路，将图2的实验电路图补充完整：(3)下表是实验小组的测量记录，分析可知第________次实验记录的电流数据是错误的；(4)剔除错误数据后，请在图3中画出电阻不变时，电流随电压变化的图象．21.在探究导体的电流和电压、电阻的关系实验中，如图所示．(1)闭合开关S后调节______________，使R两端电压________地变化，某同学记录如表1，请把漏掉的项补上．(2)根据实验数据可得到结论：______________________________________________；(3)换用不同的定值电阻使电阻__________________地变化，调节滑动变阻器的滑片，保持每次电阻两端的电压不变，记录的不同值和对应的电流见表2.根据实验数据可得到结论：____________________________________________.四、计算题(共3小题)                                                                          22.如图所示电路中， V1的示数为2 V, V的示数为6 V，L1的电阻为10 Ω，求：(1)通过L1的电流；(2)L2两端的电压；(3)L2的电阻．23.某校物理兴趣小组设计了一种“电子秤”，实际上是压力测量仪，用它来称量物体的重量，其原理结构如图所示．图中A为金属片，B为金属板，R1＝24 Ω，R2是最大值为72 Ω的滑动变阻器，电源电压为12 V不变．问：(1)图中的重量表应该用什么电表改装？R1的主要作用是什么？(2)当称量物体重量达到最大值时，R2两端的电压是多少？24.在如图所示的电路里，电源的电压是6 V，R2的阻值是10 Ω，通过R1的电流强度是0.4 A，求：(1)通过电阻R2的电流强度．(2)干路的电流强度．(3)电路的总电阻．
答案解析1.【答案】A【解析】由U－I图象得出：当R1与R2两端电压相同时，I1＜I2，电压一定时，导体中通过的电流与电阻成反比，因此R1＞R2.故选A.2.【答案】B【解析】3.【答案】A【解析】串联电路各处的电流相等，两电阻串联时通过的电流相等，即I1∶I2＝1∶1；根据U＝IR，它们两端的电压之比U1∶U2＝R1∶R2＝10  Ω∶6  Ω＝5∶3.4.【答案】A5.【答案】C6.【答案】A【解析】已知输电线的电阻与其长度成正比，设1 km输电线的电阻为R0，导线的短路位置离甲地为s，短路位置离乙地为50  km－s，则Rab＝2sR0，Rcd＝2(50  km－s)R0，因电源的电压不变，所以，由I＝可得，电源的电压：U＝IabRab＝IcdRcd，即1.2 A×2sR0＝0.3  A×2(50  km－s)R0，解得：s＝10 km.7.【答案】C【解析】电压表测电源的电压且电源的电压不变，则电压表的示数不变；当滑动变阻器的滑片P向右移动时，滑动变阻器接入电路的电阻变大，由I＝，可知R1两端的电压不变；R2支路的电流变小，R1支路的电流不变，由并联电路中干路电流等于各支路电流之和可知，干路电流变小，即电流表的示数变小．故选C.8.【答案】C【解析】9.【答案】B【解析】由表格中数据可知，导体的电阻保持10 Ω不变，导体两端的电压越大，导体中的电流越大，其电压增大为原来的几倍，电流也增大为原来的几倍，则可得导体电阻一定时，通过导体的电流跟导体两端的电压成正比，所以B正确．10.【答案】B【解析】当滑动变阻器接入电路的电阻为0时，电压表的最大示数为电源的电压6 V，电路中的最大电流Imax＝＝＝0.3 A；当滑动变阻器接入电路的电阻最大时，电路中的最小电流Imin＝＝0.06  A，电压表的最小示数UV＝IminR＝0.06 A×20  Ω＝1.2 V；即电流表的变化范围为0.30～0.06  A，电压表的变化范围为6～1.2  V.11.【答案】A【解析】最先研究电流与电压、电阻并得出三者之间关系的科学家是欧姆，故选A.12.【答案】D【解析】根据＝＋可得：每一个电阻的阻值为R＝2R并＝2×3  Ω＝6 Ω；串联后的总电阻R串＝2R＝2×6  Ω＝12 Ω.故选D.13.【答案】B【解析】并联电路中干路电流等于各支路电流之和，通过R1的电流：I1＝I－I2＝1.6  A－0.4 A＝1.2  A，根据欧姆定律可得：U1＝I1R1＝1.2 A×10  Ω＝12 V；并联电路中各支路两端的电压相等并等于电源电压，则电源的电压U＝U1＝12 V.14.【答案】D【解析】因为电路中电流变大，所以需要并联电阻；由于并联电路中各支路互不影响，并且干路电流等于各支路电流之和，因此并联支路中的电流：I＝0.8  A－0.3 A＝0.5  A，故并联电阻的阻值：R′＝＝＝12 Ω.15.【答案】C【解析】设R1＝40 Ω，I1＝0.35 A，I2＝0.20 A，某段电路两端电压保持恒定，由I＝可得：U＝I1R1＝I2R2，则当电路中电流为0.20 A时，接入电路的电阻：R2＝＝＝70 Ω.16.【答案】3∶117.【答案】9　6　12【解析】当滑片在a端时，电路为R的简单电路，电压表的示数最大，电流表的示数最大，由图象可知，电源的电压U＝9  V，电路中的电流I＝1.5  A，由I＝可知，电阻R的阻值：R＝＝＝6 Ω；当滑片位于b端时，R与滑动变阻器的最大阻值串联，此时电路中的电流最小，电压表的示数最小，由图象可知，R两端的电压UR＝3  V，电路中的最小电流I′＝0.5 A，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压：U滑＝U－UR＝9 V－3  V＝6 V，滑动变阻器的最大阻值：R滑＝＝＝12 Ω.18.【答案】2　0.5　4【解析】由图甲知，Rx与R串联，电压表测Rx两端的电压，电流表测电路中电流，由图乙知，电压表使用0～3  V量程，分度值为0.1 V，Rx两端电压为2 V；由图丙知，电流表使用0～0.6  A量程，分度值0.02 A，通过Rx的电流为0.5 A；由I＝可得Rx的阻值：Rx＝＝＝4 Ω.19.【答案】(1)(2)8.5　0.26　32.7 Ω(3)①②变小　变小　不变【解析】(1)根据电流表串联在电路中，电压表并联在电阻两端，电流从电表的正接线柱流入，负接线柱流出，简称(正进负出)．(2)电压表所选量程为：0～15  V，其分度值为：0.5 V，由指针位置可知U＝8.5  V，电流表所选量程为：0～0.6  A，其分度值为：0.02 A，由指针位置可知I＝0.26  A，由I＝得R＝＝≈32.7 Ω.(3)①在图3的实验电路中，应将连在滑动变阻器左端的导线改接在待测电阻左端的接线柱上．②因滑动变阻器和待测电阻串联，若滑动变阻器滑片向右滑动，此时滑动变阻器阻值增大，整个电路中电流减小，待测电阻两端电压减小．而待测电阻阻值不变，因为电阻不随其两端电压和电流的改变而改变．20.【答案】(1)开关应断开　滑片应移至最右端(2)(3)3(4)【解析】(1)在连接电路时，开关应处于断开状态；滑动变阻器的下面接了左边的接线柱，所以在闭合开关前，应将滑动变阻器的滑片移至最右端，使其阻值最大；(2)实物图中的滑动变阻器的滑片向右移动时电阻变大．(3)由图可知，电流表的量程为0～0.6  A，故第3组数据是错误的；(4)根据表格中的数据，在坐标轴中找出对应的点，然后连线可得．21.【答案】(1)滑动变阻器的滑片　成倍　如下表　(2)在电阻一定的情况下，电流与电压成正比　(3)成倍　在电压一定的情况下，电流与电阻成反比【解析】(1)闭合开关S后调节滑动变阻器的滑片，使R两端电压成倍地变化，实验数据应分别为9 V、0.6  A；(2)由表中实验数据可知，在电阻一定的情况下，电流与电压的比值一定，即电流与电压成正比；(3)换用不同的定值电阻使电阻成倍地变化，调节滑动变阻器的滑片，保持每次电阻两端的电压不变；由表中实验数据可知，在电压一定的情况下，电流与电阻的乘积是一定的，即电流与电阻成反比．22.【答案】解：由电路图可知，两灯泡串联，电压表 V测电源的电压，电压表 V1测L1两端的电压．(1)通过L1的电流：I1＝＝＝0.2 A；(2)因串联电路中总电压等于各分电压之和，所以，L2两端的电压：U2＝U－U1＝6 V－2 V＝4 V；(3)因串联电路中各处的电流相等，所以，L2的电阻：R2＝＝＝＝20 Ω.答：(1)通过L1的电流为0.2 A；(2)L2两端的电压为4 V；(3)L2的电阻为20 Ω.【解析】由电路图可知，两灯泡并联，电压表 V测电源的电压，电压表  V1测L1两端的电压．(1)知道L1的电阻和两端的电压，根据欧姆定律求出通过L1的电流；(2)根据串联电路的电压特点求出L2两端的电压；(3)根据串联电路的电流特点和欧姆定律求出L2的电阻．23.【答案】解：(1)由电路图可知，重量表与滑动变阻器R2并联，电压表与被测电路并联，因此重量表是电压表；电阻R1与滑动变阻器R2串联在电路中，电阻R1起保护电路的作用；(2)由电路图可知，R1与R2串联，当称量物体重量达到最大值时，滑动变阻器R2阻值全部接入电路，此时电路中的电流为I＝＝＝0.125 A，R2两端的电压为U2＝IR2＝0.125 A×72  Ω＝9 V.答：(1)图中的重量表应该用电压表改装；R1的主要作用是保护电路；(2)当称量物体重量达到最大值时，R2两端的电压是9 V.【解析】(1)电流表应串联在电路中，电压表应并联在电路中，根据电路图判断重量表是电压表还是电流表；(2)由电路图可知，电阻R1与R2串联，重量表测两端R2的电压，当称量物体重量达到最大值时，R2的阻值达到最大值，根据串联电路的电阻特点和欧姆定律求出电路中的电流，进一步根据欧姆定律求出R2两端的电压．24.【答案】解：(1)I2＝＝＝0.6 A(2)I＝I1＋I2＝0.4 A＋0.6 A＝1 A(3)R＝＝＝6 Ω答：(1)通过电阻R2的电流强度为0.6 A；(2)干路的电流强度为1 A；(3)电路的总电阻为6 Ω.【解析】由U和R2根据欧姆定律可求I2；再知道I1根据并联特点可求总电流；知道电源电压和总电流根据欧姆定律可求总电阻．
