物理九年级下册第十七章 电动机与发电机2 电动机转动的原理习题ppt课件

这是一份物理九年级下册第十七章 电动机与发电机2 电动机转动的原理习题ppt课件，共29页。PPT课件主要包含了力电机械，习题链接，答案呈现，右振动电动机，电机械，夯实基础逐点练，答案B，换向器，电能转化为机械能，电动机等内容，欢迎下载使用。

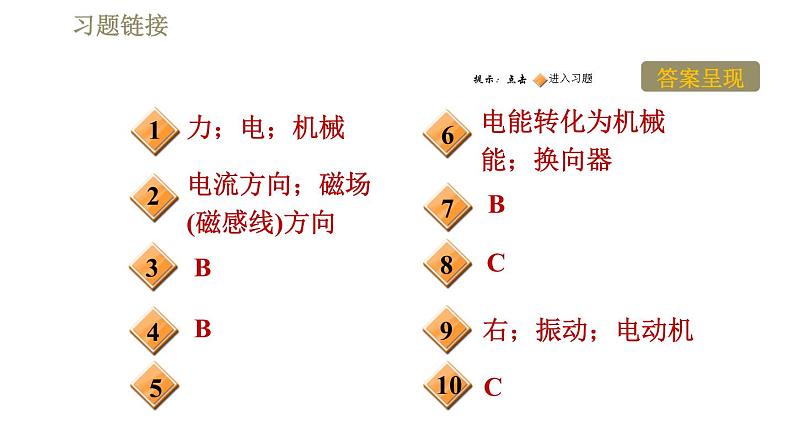

电能转化为机械能；换向器
电流方向；磁场(磁感线)方向

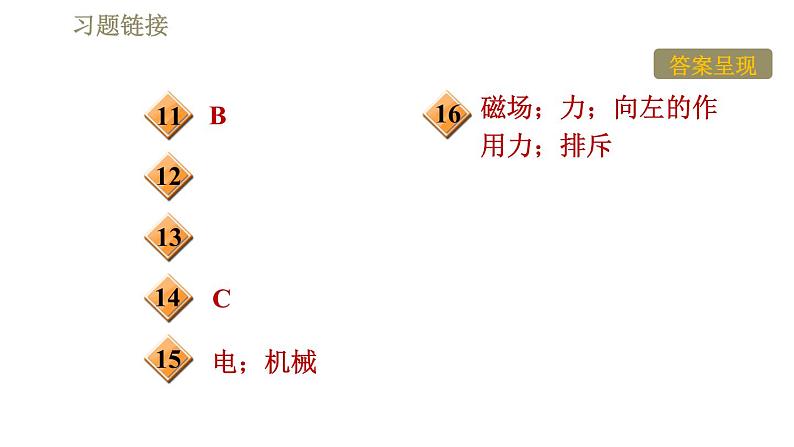

磁场；力；向左的作用力；排斥　

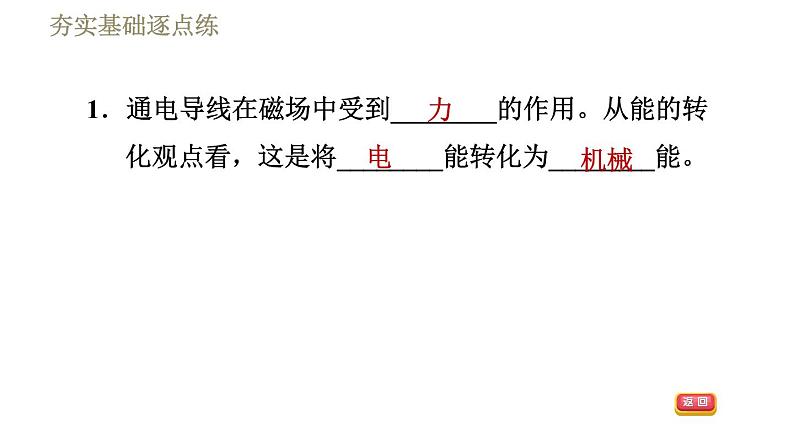

1．通电导线在磁场中受到________的作用。从能的转化观点看，这是将________能转化为________能。

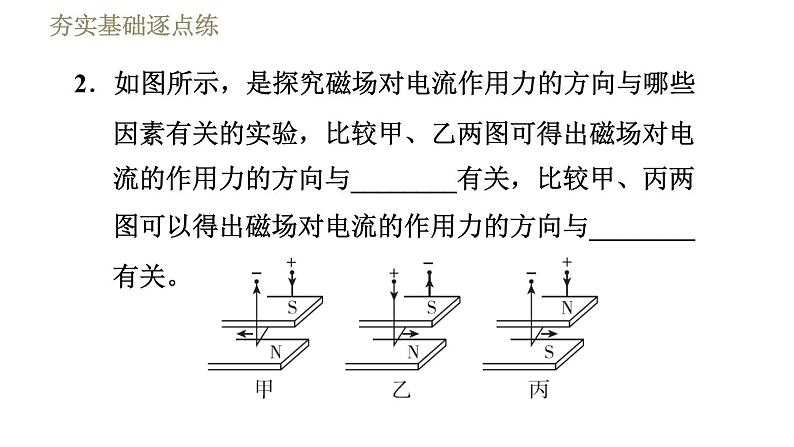

2．如图所示，是探究磁场对电流作用力的方向与哪些因素有关的实验，比较甲、乙两图可得出磁场对电流的作用力的方向与________有关，比较甲、丙两图可以得出磁场对电流的作用力的方向与________有关。

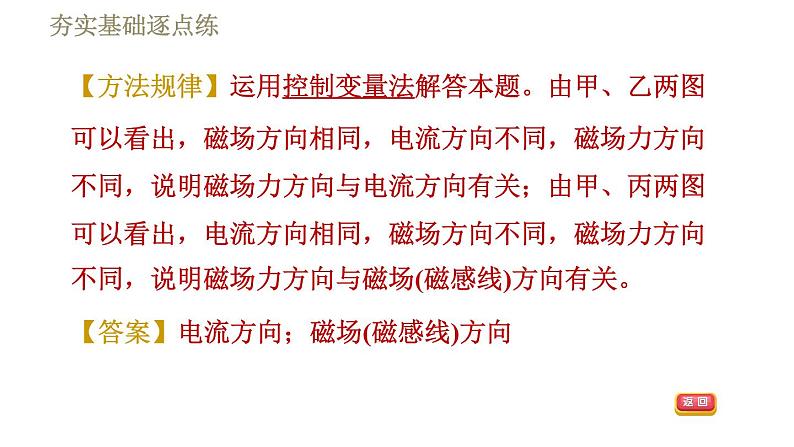

【方法规律】运用控制变量法解答本题。由甲、乙两图可以看出，磁场方向相同，电流方向不同，磁场力方向不同，说明磁场力方向与电流方向有关；由甲、丙两图可以看出，电流方向相同，磁场方向不同，磁场力方向不同，说明磁场力方向与磁场(磁感线)方向有关。
【答案】电流方向；磁场(磁感线)方向

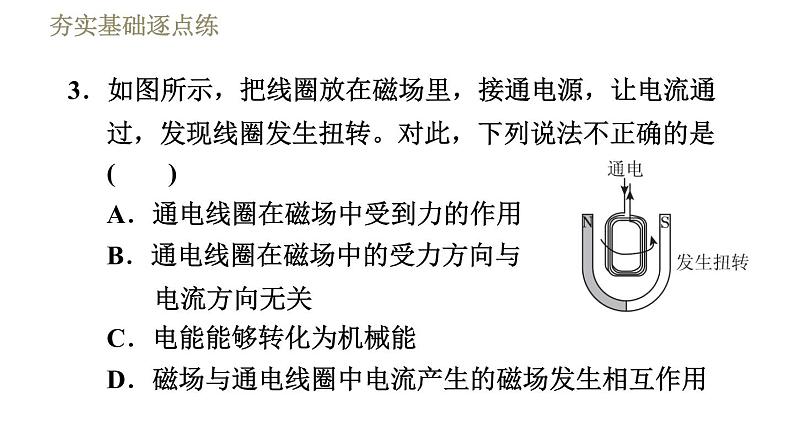

3．如图所示，把线圈放在磁场里，接通电源，让电流通过，发现线圈发生扭转。对此，下列说法不正确的是(　　)A．通电线圈在磁场中受到力的作用B．通电线圈在磁场中的受力方向与电流方向无关C．电能能够转化为机械能D．磁场与通电线圈中电流产生的磁场发生相互作用

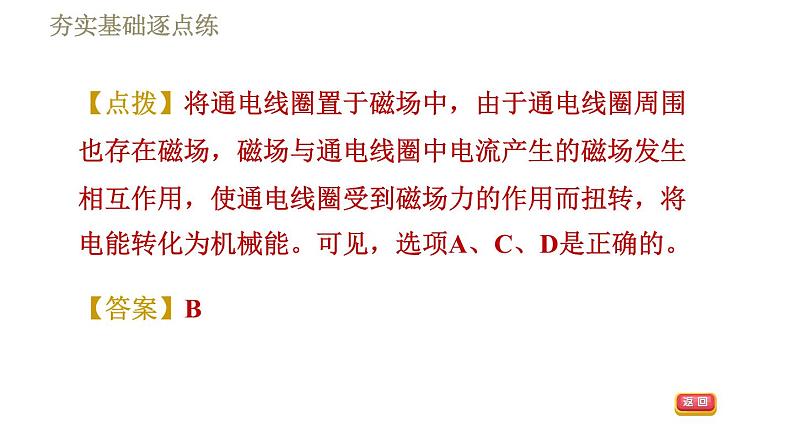

【点拨】将通电线圈置于磁场中，由于通电线圈周围也存在磁场，磁场与通电线圈中电流产生的磁场发生相互作用，使通电线圈受到磁场力的作用而扭转，将电能转化为机械能。可见，选项A、C、D是正确的。
4．【中考•宿迁】如图所示，干电池底部吸有强磁铁(可导电)，在干电池的正极上支有一“门”字形导线框，导线框B侧和套在强磁铁上导电圆环C连接，导线框和圆环C能够一起绕干电池持续转动，圆环C在转动过程中与强磁铁接触良好。导线框转动的动力来源(　　)A．只有线框A侧受到磁场对电流的作用B．只有线框B侧受到磁场对电流的作用C．线框A侧、B侧都受到磁场对电流的作用D．线框A侧、B侧都不受磁场对电流的作用，是受其他外力作用
【点拨】由图可知，线框A侧没有形成闭合回路，没有电流通过，则磁场对线框A侧没有力的作用，故A和C均错误；线框B侧与电源两极相接，有电流通过，会受到磁场对电流的作用，故B正确，D错误。
5．如图为直流电动机模型。直流电动机的工作原理是_________________________________。电动机工作时，能够使线圈平稳、连续不停地转动下去是靠________来实现的。
通电线圈在磁场中受力而发生转动
6．我们的生活越来越离不开电，电机(发电机、电动机的统称)在生活中的应用越来越广泛。如图所示简易电机正在实现的能量转化是把______________________。图中的两个分别与线圈两端相连，而又彼此绝缘的铜半环E和F叫__________。
7．下列设备中，根据通电导体在磁场中受到力的作用的原理制成的是(　　)A．电烙铁　　　　　B．直流电动机C．电磁继电器 D．电暖器
【点拨】电烙铁、电暖器是利用电流的热效应来工作的，电磁继电器是利用电流的磁效应来工作的。
8．电动自行车以它噪声低、运行时几乎无污染、轻便等优点被人们所喜爱。你认为电动自行车调速靠的是(　　)A．改变电动机线圈的匝数B．改变油门的大小C．改变电流的大小D．改变蓄电池的电压
【方法规律】利用排除法解答。做法A、D与实际不符，错误。做法B是改变内燃机转速的做法，错误。
9.【中考•辽宁】当扬声器中的线圈通过的电流方向如图所示时，线圈向左运动，那么当电流方向改变时，线圈将向________运动；如此反复，线圈带动纸盆________而发声。与扬声器原理相似的是________(填“电动机”或“发电机”)。
10．关于扬声器，下列说法正确的是(　　)A．扬声器是利用线圈振动发声的B．扬声器是把声信号转换成电信号的一种装置C．扬声器工作时利用了磁场对电流的作用规律D．扬声器工作时利用了电流的热效应
【点拨】扬声器是利用纸盆振动发声的，A错误。扬声器是把电信号转化为声信号的装置，B错误。扬声器是利用磁场对电流有力的作用的原理工作的，故C正确，D错误。
11．电风扇是我们生活中的常用电器，工作时它自身的温度会升高，下列有关它的说法正确的是(　　)A．工作时，它将机械能转化为电能B．工作时，它的机械能是由电能转化来的C．工作时，它的线圈电阻不发热 D．工作时，它能降低温度
【点拨】由电流的热效应知，电流通过电风扇电动机的线圈要发热，将一部分电能转化为内能。
12．如图是演示“通电导线在磁场中受到力”的实验装置。(1)本实验我们是根据闭合开关后，放在磁场里的导线ab的__________来确定磁场是否对通电导线产生了力的作用；根据导线ab的______________来确定磁场对通电导线的力的方向。
(2)这一实验的结论是：通电导线在磁场中受力方向与________方向和________方向有关。(3)力是有大小的，如果还想进一步探究“磁场对通电导线作用力的大小与什么因素有关”，请提出一条你的猜想，并写出你猜想的依据。猜想：磁场对通电导线作用力的大小与________有关。依据：________________________________________________________________________________。
电路中电流越大，导线的运动速度就越大(或
磁场强度；磁场越强，导线的运动速度就越大)
13．如图甲的线圈abcd位于磁场中：(1)通电后，cd段导线的电流方向____________(填“由c到d”或“由d到c”)。
【点拨】根据图示信息，电流从电源的正极出发回到负极，线圈中cd段导线的电流方向由c到d。
(2)cd段导线受磁场力的方向如图甲所示，在甲图中画出ab段导线受磁场力的方向。
【点拨】ab段导线的电流方向和cd段导线的电流方向相反，磁感线方向不变，则ab段导线受磁场力的方向与cd段相反。
(3)当线圈转到竖直位置时，如图乙所示，ab段和cd段导线受到的力是平衡力。物理学中把这一位置叫做—___________，线圈最终将在这一位置静止。
【点拨】如图乙所示，ab段导线受到竖直向上的力，cd段导线受到竖直向下的力，因此，线圈abcd受到的磁场力是一对平衡力，线圈abcd最终将在这一位置静止。
(4)为了使线圈能够持续转动，可以在电路中接入____________。
【点拨】电动机换向器的作用：在线圈由于惯性刚转过平衡位置时，改变线圈中的电流方向，从而改变线圈受力方向，可以让线圈abcd能够持续转动。
14．【中考•淮安】常用的磁电式电流表的结构如图所示，线圈与接线柱相连。当通以图示方向的电流时，线圈带动指针向右偏转。下列有关说法正确的是(　　)A．当通以相反方向电流时，电流表指针仍向右偏转B．此电流表工作时将机械能转化为电能C．此电流表是利用通电线圈在磁场中受力转动的原理制成的D．此电流表是利用电流的磁效应来工作的
【点拨】当通以相反方向电流时，电流表指针会向左偏转，故A错误；电流表工作时将电能转化为机械能，故B错误；电流表是利用通电线圈在磁场中受力转动的原理制成的，故C正确，D错误。
15．电磁炮是利用电磁发射技术制成的一种先进的武器，具有速度快、命中率高等优点。它的主要原理如图所示，通电导体在磁场力的作用下沿导轨加速运动，系在通电导体上的弹体以10 km/s的速度发射出去，电磁炮的发射过程是________能向______能的转化过程。
【点拨】电磁炮工作时，消耗电能，得到机械能，将电能转化为机械能。
16．实验发现，两条平行放置的直导线，当通以方向相同的电流时相互吸引(如图甲)，这是因为电流能够产生________，而它对电流又有________的作用。我们可以这样分析它的受力，对a导线：通电导线b产生的磁场对它具有向右的作用力；对b导线：通电导线a产生的磁场对它具有________。如果两根平行导线中通以方向相反的电流(如图乙)，那么它们会相互________。
