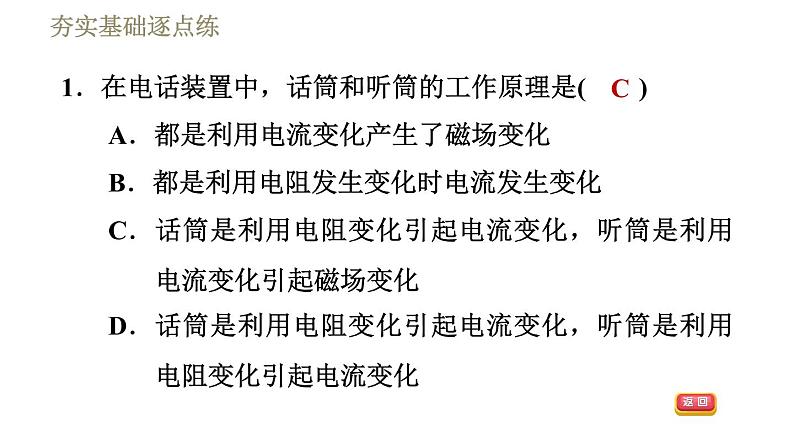

1．在电话装置中，话筒和听筒的工作原理是(　　)A．都是利用电流变化产生了磁场变化B．都是利用电阻发生变化时电流发生变化C．话筒是利用电阻变化引起电流变化，听筒是利用电流变化引起磁场变化D．话筒是利用电阻变化引起电流变化，听筒是利用电阻变化引起电流变化

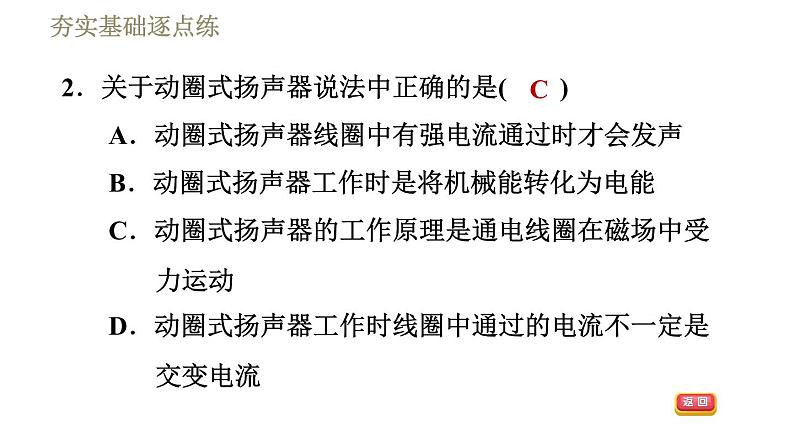

2．关于动圈式扬声器说法中正确的是(　　)A．动圈式扬声器线圈中有强电流通过时才会发声B．动圈式扬声器工作时是将机械能转化为电能C．动圈式扬声器的工作原理是通电线圈在磁场中受力运动D．动圈式扬声器工作时线圈中通过的电流不一定是交变电流

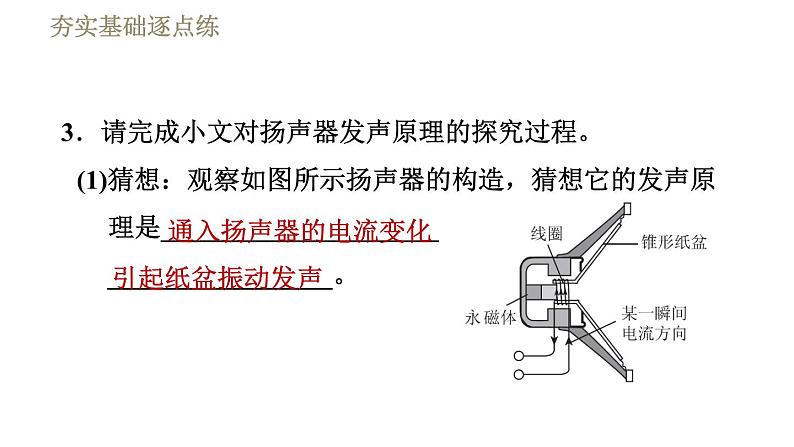

3．请完成小文对扬声器发声原理的探究过程。(1)猜想：观察如图所示扬声器的构造，猜想它的发声原理是______________________________________。

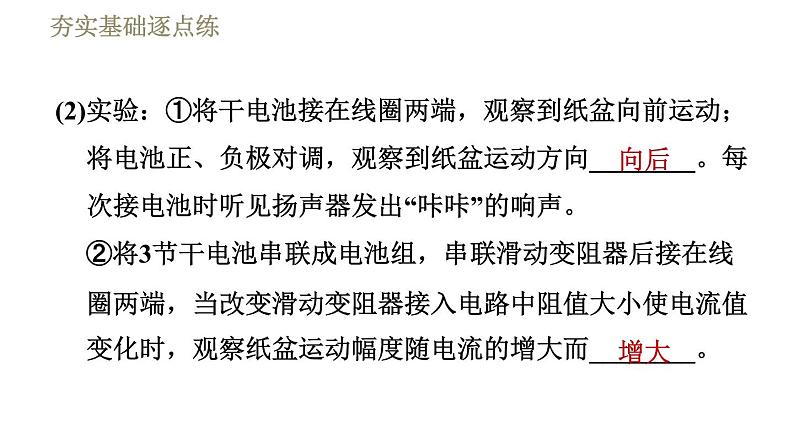

(2)实验：①将干电池接在线圈两端，观察到纸盆向前运动；将电池正、负极对调，观察到纸盆运动方向________。每次接电池时听见扬声器发出“咔咔”的响声。②将3节干电池串联成电池组，串联滑动变阻器后接在线圈两端，当改变滑动变阻器接入电路中阻值大小使电流值变化时，观察纸盆运动幅度随电流的增大而________。

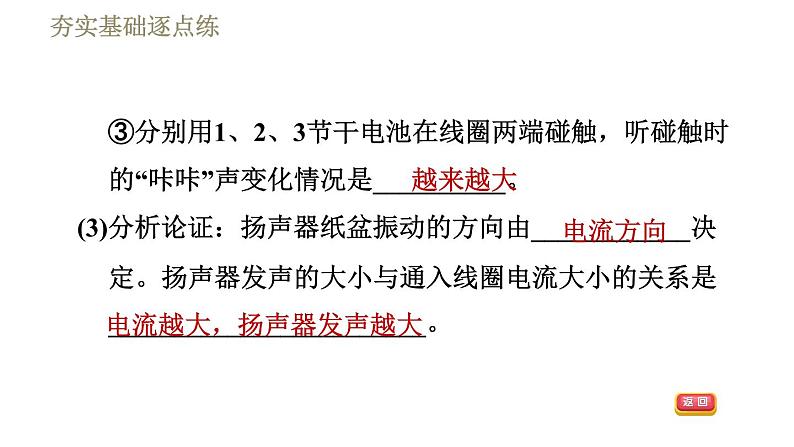

③分别用1、2、3节干电池在线圈两端碰触，听碰触时的“咔咔”声变化情况是__________。(3)分析论证：扬声器纸盆振动的方向由____________决定。扬声器发声的大小与通入线圈电流大小的关系是________________________。
电流越大，扬声器发声越大
4．关于传感器，下列说法中正确的是(　　)A．电熨斗通过压力传感器实现温度的自动控制B．动圈式话筒是利用电磁感应原理来工作的声传感器C．金属热电阻是一种将电学量转换为热学量的传感器D．火灾报警器都是利用温度传感器实现报警
5．传感器已广泛应用在生产、生活中，下面说法中不正确的有(　　)A．电冰箱利用的是温度传感器B．光电鼠标利用的是生物传感器C．家电遥控系统利用的是红外线传感器D．宾馆里的防火报警装置利用的是烟雾传感器
6．电动机和传感器在工农业生产和日常生活中有着广泛应用。电动机是根据_____________________________的原理制成的；商场里的电子秤利用了_____传感器。
通电导体在磁场中受到力的作用
7．电话中的话筒和听筒的作用是(　　)A．话筒、听筒都是把声音变成电信号B．话筒、听筒都是把电信号变成声音C．话筒把声音变成电信号，听筒把电信号变成声音D．话筒把电信号变成声音，听筒把声音变成电信号
8．关于电话，下列说法中正确的是(　　)A．电话只是把电信号变为声信号的装置B．电话只是把声信号变为电信号的装置C．电话是将己方电信号变为声信号，把对方声信号变为电信号的装置D．电话是将己方声信号变为电信号，把对方电信号变为声信号的装置
9．【中考•佛山】如图所示，当动圈式话筒工作时，声音使得膜片________，与膜片相连的线圈跟着做切割________运动产生感应电流，这就是_________现象。
10．当扬声器的线圈通过的电流方向如图所示时，线圈向左运动，那么当电流方向改变时，线圈将向右运动，如此反复，线圈带动纸盆发声。与扬声器原理相似的是(　　)A．发电机 B．电动机C．电磁继电器 D．电熨斗
【点拨】当扬声器的线圈通过电流时，通电线圈在磁场中受到力的作用而引起线圈振动，从而带动纸盆振动而发出声音。电动机就是根据通电线圈在磁场中受到力的作用这一原理制成的；发电机是根据电磁感应现象制成的；电磁继电器是根据电流的磁效应制成的；电熨斗是根据电流的热效应制成的。故选B。
11．(多选)温度传感器是应用最广泛的传感器之一，它能把温度的高低转变成电信号，通常是利用物体的某一物理性质随温度的变化而改变的特性制成。电熨斗就是靠温度传感器来控制温度的。电熨斗装有双金属片温度传感器，这种传感器的作用是控制电路的通断，其结构如图所示。下列说法正确的是(　　)
A．常温下，上、下触点应是接触的B．熨烫棉麻衣物和熨烫丝绸衣物时，需要设定不同温度，此时可通过调温旋钮调节升降螺丝C．常温下，上、下触点应是分离的D．温度过高时，上、下触点应是接触的
【点拨】常温下，双金属片都不形变，触点接触，电路处于接通状态，故A正确，C错误；当温度升高时，膨胀系数不一样使双金属片向下弯曲，触点断开，使电熨斗温度不会很高，通过螺丝的升降控制温度的高低。不同材料的熨烫温度不同，熨烫棉麻衣物和熨烫丝绸衣物时，需要设定不同温度，此时可通过调温旋钮调节升降螺丝，故B正确；温度过高时，为防止烫坏衣服，应该自动切断电路，停止加热，故D错误。故选AB。
12．【中考•泰州】刷卡机已经普遍应用于银行、商场等，当银行卡有磁条的一侧经过刷卡机的卡槽时，刷卡机的检测感应器(相当于线圈)就会产生感应电流。图中与此原理相同的是(　　)
【点拨】当银行卡有磁条的一侧经过刷卡机的卡槽时，检测感应器会产生感应电流，这是电磁感应现象。题中，A图是奥斯特实验，B图是探究磁场对电流的作用，C图是探究电磁感应现象，D图是探究电流磁效应，故C正确。
13．【中考•佛山】如图所示，扬声器是把电信号转化为声信号的装置，工作时线圈中通入携带声音信息、时刻变化的电流。下列说法中错误的是(　　)
A．线圈中通入的是方向变化的电流，所以锥形纸盆来回振动，产生声音B．锥形纸盆振动越快，产生的声音音调越高C．锥形纸盆振幅越大，产生的声音响度越大D．扬声器工作过程利用的是电磁感应原理
