初中物理苏科版九年级全册3 欧姆定律多媒体教学ppt课件

这是一份初中物理苏科版九年级全册3 欧姆定律多媒体教学ppt课件，共32页。PPT课件主要包含了正比反比，答案呈现，习题链接，Ω5Ω，1电源电压U等内容，欢迎下载使用。

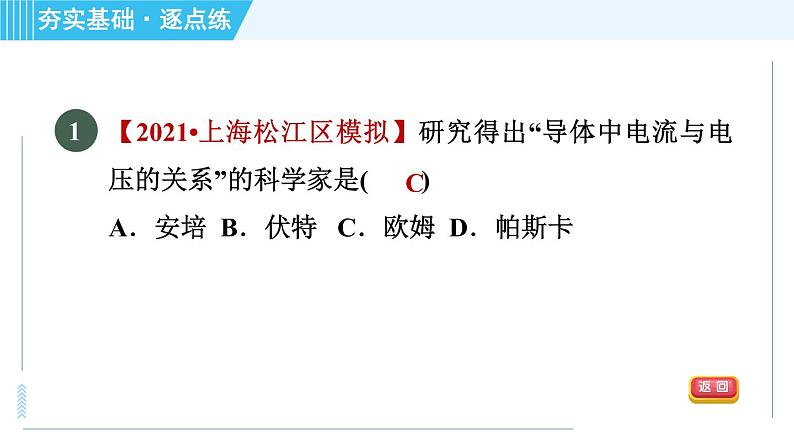

【2021•上海松江区模拟】研究得出“导体中电流与电压的关系”的科学家是(　　)　　　　　　　　　　　　　　　　A．安培 B．伏特 C．欧姆 D．帕斯卡

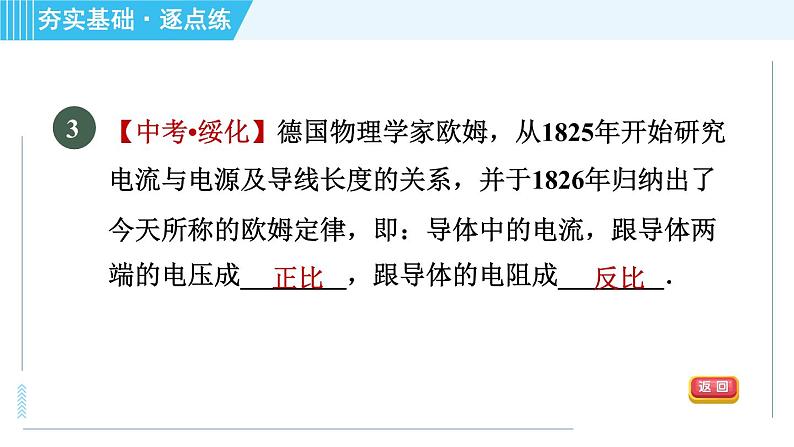

【中考•绥化】德国物理学家欧姆，从1825年开始研究电流与电源及导线长度的关系，并于1826年归纳出了今天所称的欧姆定律，即：导体中的电流，跟导体两端的电压成________，跟导体的电阻成________．

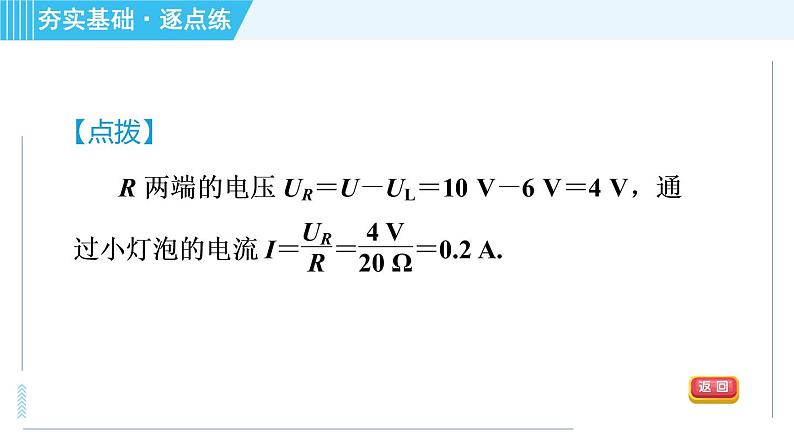

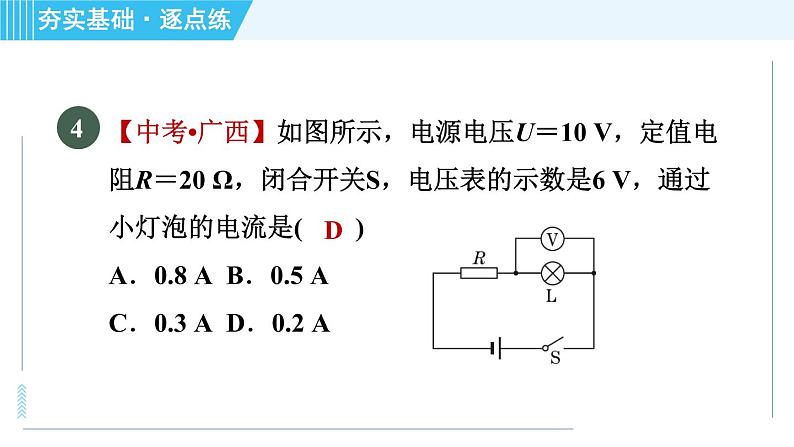

【中考•广西】如图所示，电源电压U＝10 V，定值电阻R＝20 Ω，闭合开关S，电压表的示数是6 V，通过小灯泡的电流是(　　)A．0.8 A B．0.5 A C．0.3 A D．0.2 A
在家庭电路中，常用测电笔来判别火线和零线．家庭电路的电压为220 V，如图所示，某同学用阻值为880 kΩ的测电笔与火线接触时氖管发光，若人体的电阻忽略不计，则通过该同学的电流为(　　)A．0.275 mA B．2.75 mAC．0.25 mA D．2.5 mA
【中考•怀化】一个阻值为20 Ω的电阻，测得通过它的电流为5 A，那么此时加在这个电阻两端的电压是(　　)A．4 V　　 B．10 V C．0.25 V D．100 V
【点拨】电阻两端的电压U＝IR＝5 A×20 Ω＝100 V．　
【2020•临沂】某导体两端电压为6 V时，通过它的电流为0.4 A；当该导体两端电压为3 V时，通过它的电流为________A；当该导体两端电压为0 V时，它的电阻为________Ω.
爸爸给小明买了一款电热脚垫，如图所示．脚垫内电热丝R为110 Ω，正常工作时通过电热丝的电流为2 A，则这种脚垫两端电压为多少伏？
解：脚垫两端电压U＝IR＝2 A×110 Ω＝220 V.
用电压表测得一段导体两端电压为7.2 V，用电流表测得此时通过导体的电流为400 mA，则这段导体的电阻为多少欧？
【中考•安徽】某定值电阻两端加上10 V的电压时，测得通过它的电流为2 A，则其阻值为______，若电压为0，则它的阻值为________．
【点拨】导体的电阻是导体本身的一种属性，只与导体的长度、横截面积、材料和温度等因素有关，而与其他外界因素无关，因而电压为零时，导体的电阻依然存在，只是电路中的电流为零．
【2019•长春】如图所示，电阻R1的阻值为10 Ω.闭合开关S，电阻R1两端的电压为10 V，电阻R2两端的电压为5 V．求：
(1)电源两端的电压．(2)通过电阻R1的电流．
解：电源两端的电压U＝U1＋U2＝10 V＋5 V＝15 V．　
【中考•北京】如图所示，电源两端电压U保持不变，电阻R1的阻值为6 Ω，电阻R2的阻值为18 Ω.当开关S闭合时，电压表示数为3 V．求：
(1)电流表的示数I.(2)电源两端的电压U.
R2两端的电压U2＝IR2＝0.5 A×18 Ω＝9 V，电源两端的电压U＝U1＋U2＝3 V＋9 V＝12 V.
【2019•郴州】如图所示，电源电压恒为6 V，定值电阻R1＝20 Ω.闭合开关S，电流表A2的示数为0.9 A，则：
(1)电流表A1的示数为多少？(2)定值电阻R2的阻值为多少？
【2020•汉中城固县期中】如图所示的电路中，电源电压不变，电阻R1的阻值为20 Ω.当断开开关S1，闭合开关S2时，电流表示数为0.6 A；当闭合开关S1、S2时，电流表的示数为1.0 A．求：
解：根据电路图可知，当断开开关S1，闭合开关S2时，电路为R2的基本电路，电流表测量通过R2的电流；当闭合开关S1、S2时，R1、R2并联，电流表测量干路电流．
(2)电阻R2的阻值．
如图所示，电源电压6 V不变，R1＝10 Ω.求：
(1)当开关S闭合时，电流表示数是多少？
(2)当开关S断开时，电流表示数为0.2 A，则电路的总电阻是多少？
【中考·上海】在图甲所示的电路中，电源电压保持不变，电阻R2的阻值为30 Ω，开关S闭合、开关S1断开时，电流表的示数为0.4 A；开关S、S1均闭合时，电流表的示数如图乙所示．求：
解：电源电压U＝I2R2＝0.4 A×30 Ω＝12 V.
