2021年中考物理压轴培优练《专题12动态电路的计算》学生版

这是一份2021年中考物理压轴培优练《专题12动态电路的计算》学生版，共8页。试卷主要包含了如图甲所示电路，电源电压不变等内容，欢迎下载使用。

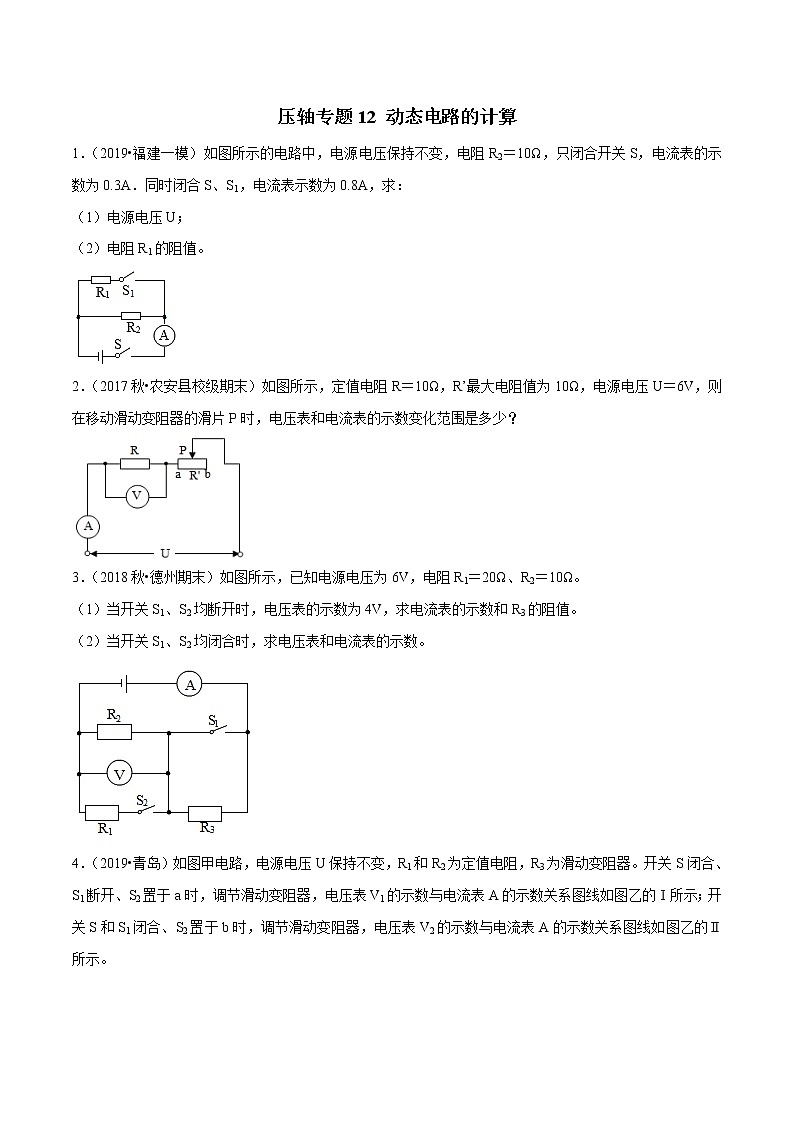

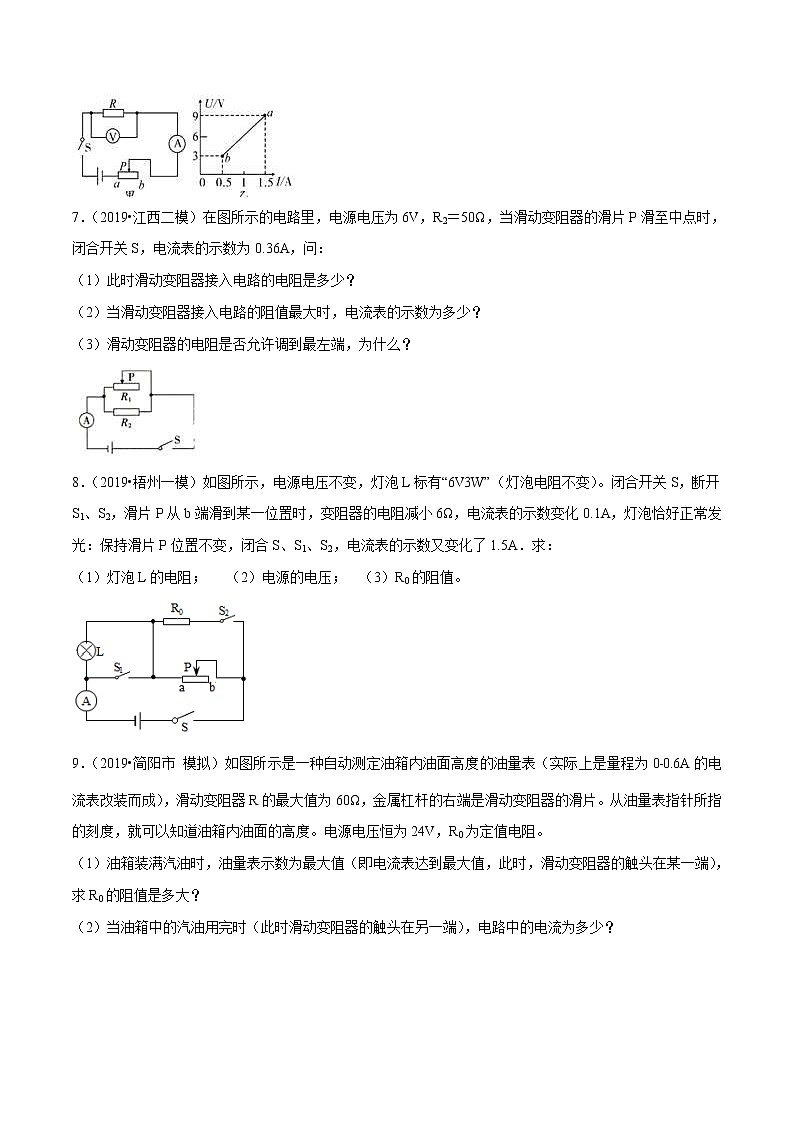

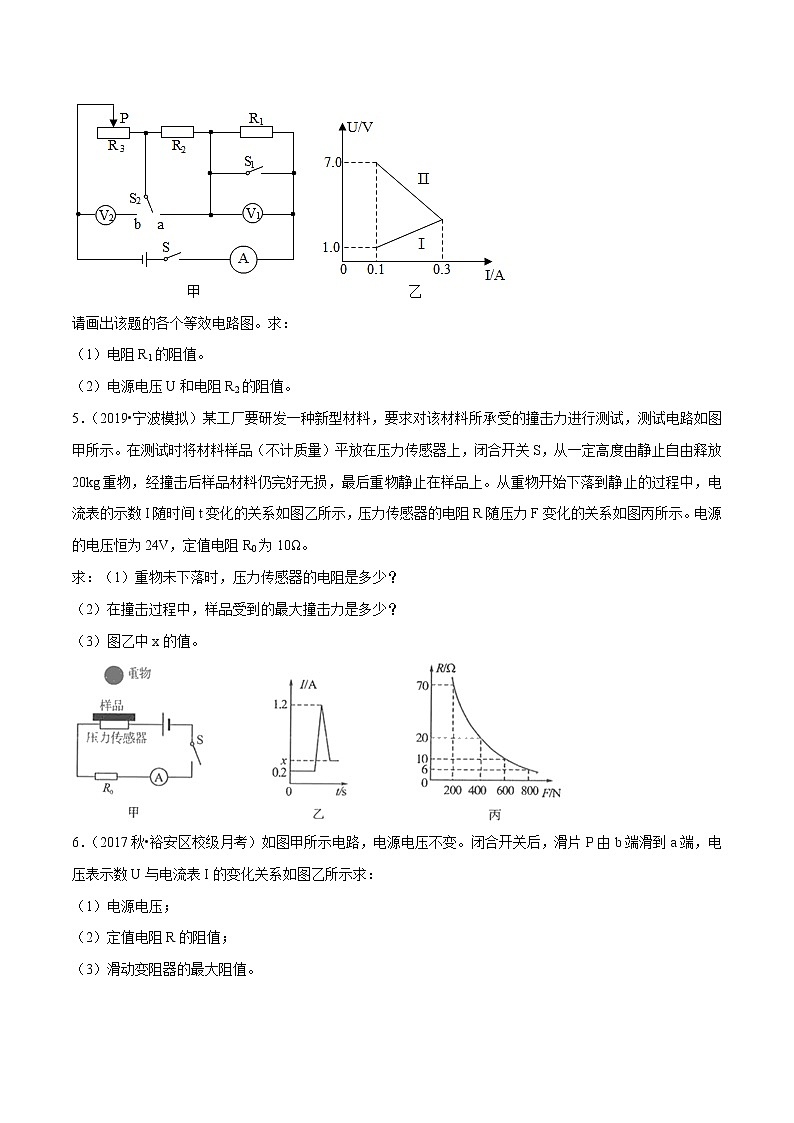

压轴专题12 动态电路的计算1．（2019•福建一模）如图所示的电路中，电源电压保持不变，电阻R2＝10Ω，只闭合开关S，电流表的示数为0.3A．同时闭合S、S1，电流表示数为0.8A，求：（1）电源电压U；（2）电阻R1的阻值。2．（2017秋•农安县校级期末）如图所示，定值电阻R＝10Ω，R’最大电阻值为10Ω，电源电压U＝6V，则在移动滑动变阻器的滑片P时，电压表和电流表的示数变化范围是多少？3．（2018秋•德州期末）如图所示，已知电源电压为6V，电阻R1＝20Ω、R2＝10Ω。（1）当开关S1、S2均断开时，电压表的示数为4V，求电流表的示数和R3的阻值。（2）当开关S1、S2均闭合时，求电压表和电流表的示数。4．（2019•青岛）如图甲电路，电源电压U保持不变，R1和R2为定值电阻，R3为滑动变阻器。开关S闭合、S1断开、S2置于a时，调节滑动变阻器，电压表V1的示数与电流表A的示数关系图线如图乙的Ⅰ所示；开关S和S1闭合、S2置于b时，调节滑动变阻器，电压表V2的示数与电流表A的示数关系图线如图乙的Ⅱ所示。请画出该题的各个等效电路图。求：（1）电阻R1的阻值。（2）电源电压U和电阻R2的阻值。5．（2019•宁波模拟）某工厂要研发一种新型材料，要求对该材料所承受的撞击力进行测试，测试电路如图甲所示。在测试时将材料样品（不计质量）平放在压力传感器上，闭合开关S，从一定高度由静止自由释放20kg重物，经撞击后样品材料仍完好无损，最后重物静止在样品上。从重物开始下落到静止的过程中，电流表的示数I随时间t变化的关系如图乙所示，压力传感器的电阻R随压力F变化的关系如图丙所示。电源的电压恒为24V，定值电阻R0为10Ω。求：（1）重物未下落时，压力传感器的电阻是多少？（2）在撞击过程中，样品受到的最大撞击力是多少？（3）图乙中x的值。6．（2017秋•裕安区校级月考）如图甲所示电路，电源电压不变。闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表I的变化关系如图乙所示求：（1）电源电压；（2）定值电阻R的阻值；（3）滑动变阻器的最大阻值。7．（2019•江西二模）在图所示的电路里，电源电压为6V，R2＝50Ω，当滑动变阻器的滑片P滑至中点时，闭合开关S，电流表的示数为0.36A，问：（1）此时滑动变阻器接入电路的电阻是多少？（2）当滑动变阻器接入电路的阻值最大时，电流表的示数为多少？（3）滑动变阻器的电阻是否允许调到最左端，为什么？8．（2019•梧州一模）如图所示，电源电压不变，灯泡L标有“6V3W”（灯泡电阻不变）。闭合开关S，断开S1、S2，滑片P从b端滑到某一位置时，变阻器的电阻减小6Ω，电流表的示数变化0.1A，灯泡恰好正常发光：保持滑片P位置不变，闭合S、S1、S2，电流表的示数又变化了1.5A．求：（1）灯泡L的电阻；   （2）电源的电压；  （3）R0的阻值。9．（2019•简阳市 模拟）如图所示是一种自动测定油箱内油面高度的油量表（实际上是量程为0﹣0.6A的电流表改装而成），滑动变阻器R的最大值为60Ω，金属杠杆的右端是滑动变阻器的滑片。从油量表指针所指的刻度，就可以知道油箱内油面的高度。电源电压恒为24V，R0为定值电阻。（1）油箱装满汽油时，油量表示数为最大值（即电流表达到最大值，此时，滑动变阻器的触头在某一端），求R0的阻值是多大？（2）当油箱中的汽油用完时（此时滑动变阻器的触头在另一端），电路中的电流为多少？10．（2019•河南）某款水位自动测控仪的测量原理如图甲所示，电源电压U恒为15V，定值电阻R0＝10Ω，R1为一竖直固定光滑金属棒，总长40cm，阻值为20Ω，其接入电路的阻值与对应棒长成正比。弹簧上端固定，滑片P固定在弹簧下端且与R1接触良好，滑片及弹簧的阻值、重力均不计。圆柱体M通过无伸缩的轻绳挂在弹簧下端，重80N，高60cm，底面积为100cm2．当水位处于最高位置A时，M刚好浸没在水中，此时滑片P恰在R1最上端；当水位降至最低位置B时，M的下表面刚好离开水面。已知弹簧所受拉力F与其伸长量△L的关系如图乙所示。闭合开关S，试问：（1）当水位下降时，金属棒接入电路的长度　   　，电压表示数　   　。（两空均选填“增大”或“减小”）（2）当水位处于位置A时，电压表的示数为多少？（3）水位由位置A降至B这一过程，弹簧的长度增加了多少？电压表的示数变化了多少？（已知ρ水＝1.0×103kg/m3，g取10N/kg）11．（2019•枣庄一模）三个一样的电阻R和三只一样的标有“12V6W”的小灯泡，接成如图所示电路，电路中加有电压U，当断开开关S1、S2，闭合开关S3时，灯L1、L2正常发光；当闭合开关S1、S2，断开开关S3时，灯L2、L3正常发光。求：（1）小灯泡的额定电流I1；（2）电压U和电阻R的值。12．（2016秋•朝阳区期末）小明想利用如图24所示的电路测量未知电阻Rx的阻值，已知R0的阻值是20Ω．当闭合S1、断开S2时，电流表的示数是0.3A；当S1、S2均闭合时，电流表的示数是0.5A。求：（1）电源两端的电压；（2）电阻Rx阻值。13．（2018秋•香洲区期末）如图所示电路中，电源电压恒为6V，定值电阻R的阻值为4Ω，灯泡L标有“8V 3.2W”字样。求：（不考虑温度对灯泡灯丝电阻的影响）（1）S1、S3闭合，S2断开，通过灯泡L的电流大小；（2）S1、S3断开，S2闭合，R两端的电压大小。14．（2019•安阳一模）如图甲所示，电源电压U＝6V，S为单刀双掷开关，小灯泡L的电阻Rl＝10Ω，设灯丝电阻不随温度变化，R为某种压敏电阻，其阻值R与压力F成反比（如图乙所示），R的正上方固定有一电磁铁P，其线圈电阻不计。（1）在R上水平放置铁制品，开关S由接a改为接b，其他条件不变，灯的亮度变　   　；（2）当开关接a，电流表的示数为0.375A时，灯泡两端的电压为多少？此时R上水平放置的铁制品重为多少？（3）在R上水平放置重为20N的铁制品，开关接b，电流表稳定后的示数为0.4A，则此时压敏电阻的阻值为多少？电磁铁P对铁制品的吸引力为多少？15．（2017秋•中山区期末）如图所示，电源电压不变，R3＝5Ω，当闭合开关S、断开开关S1、S2时，电流表示数为0.3A，电压表示数为3V；当同时闭合开关S、S1、S2时，电流表示数为1.05A。求：（1）R1的阻值是多少？（2）电源电压是多少？（3）R2的电阻是多少？16．（2017秋•万州区期末）如图所示，闭合开关S，当滑动变阻器R2的滑片P移到a端时，电压表示数为6V，电流表示数为0.6A，当滑片P移到b端时，电流表示数为0.2A，求：①电阻R1的阻值和电源电压。②当滑片P移到b端时，电压表的示数。③滑动变阻器的最大阻值。17．（2018秋•如皋市校级期中）如图所示，电源电压恒定不变，已知R2的电阻为10Ω．若开关S1闭合，S2断开时，电流表的示数为0.6A；当S1、S2都断开时，电流表的示数为0.4A；当S1、S2都闭合时，电流表的示数为0.9A．求：（1）电源电压；（2）R1和R3的电阻。18．（2018秋•荣昌区校级期中）如图所示，R1的电阻24欧，R2电阻8欧，电源电压不变。（1）当开关S1、S2都闭合时，电压表示数12伏，电流表示数0.8A，求R3的阻值。（2）当S1、S2都断开时，求电流表示数是多少？19．（2018秋•兴隆台区期中）如图a是一个用电压表的示数反映温度变化的电路原理图，其中电源电压U＝4.5V且保持不变，电压表量程为0～3V，R0是300Ω的定值电阻，Rt是热敏电阻，其电阻随环境温度变化的关系如图b所示。若闭合开关S，求：（1）环境温度为40℃时，热敏电阻阻值是多少Ω？（2）电压表的最小示数是多少V？（3）此电路允许的最高环境温度为多少℃？20．（2019•重庆）图甲的储水容器底有质量0.5kg，底面积100cm2的长方体浮桶，桶上端通过轻质弹簧与紧贴力敏电阻的轻质绝缘片A相连，距容器底0.4m处的侧壁有排水双控阀门。控制电路如图乙所示，其电源电压U＝12V，R0＝10Ω，当电流表示数为0.6A，且桶底升至阀门所处高度时，阀门才感应排水。力敏电阻R与它所受压力F的对应关系如下表所示（弹簧均在弹性限度内）。求：压力F/N24……1215电阻R/Ω11070……1610（1）浮桶的重力是多少N？（2）未加水时，力敏电阻所受压力为2N，电流表的示数是多少安？（3）当容器内的水深达到多少米时，双控阀门才打开排水？21．（2019•汉川市模拟）图甲为某型号汽车的自动测定油箱内油量的电路原图，其中电源两端的电压为24V，R0为定值电阻，A为油量指示表（一只量程为0﹣0.6A的电流表；Rx为压敏电阻（厚度不计），它的上表面受力面积为10cm2，其阻值与所受压力的对应关系如图乙所示。油箱的横截面积为20dm2，油箱加满汽油时深度为0.4m，油量指示表的示数在最大值处。（已知：汽油的密度如ρ＝0.7×103kg/m3，g取10N/kg，汽油的热值q＝4.6×107J/kg）。请解答下列问题：（1）当油箱装满汽油时，压敏电阻Rx上表面受到的压力是多大？（2）当油箱装满汽油时，定值电阻R0的阻值是多大？当油箱内汽油用完时，油量指示表的指针指向某一位置，求此位置所对应的电流值是多少？（3）当该汽车以某一速度匀速行驶时所受到的阻力为900N，百公里油耗为10L，求该车汽油机的效率。
