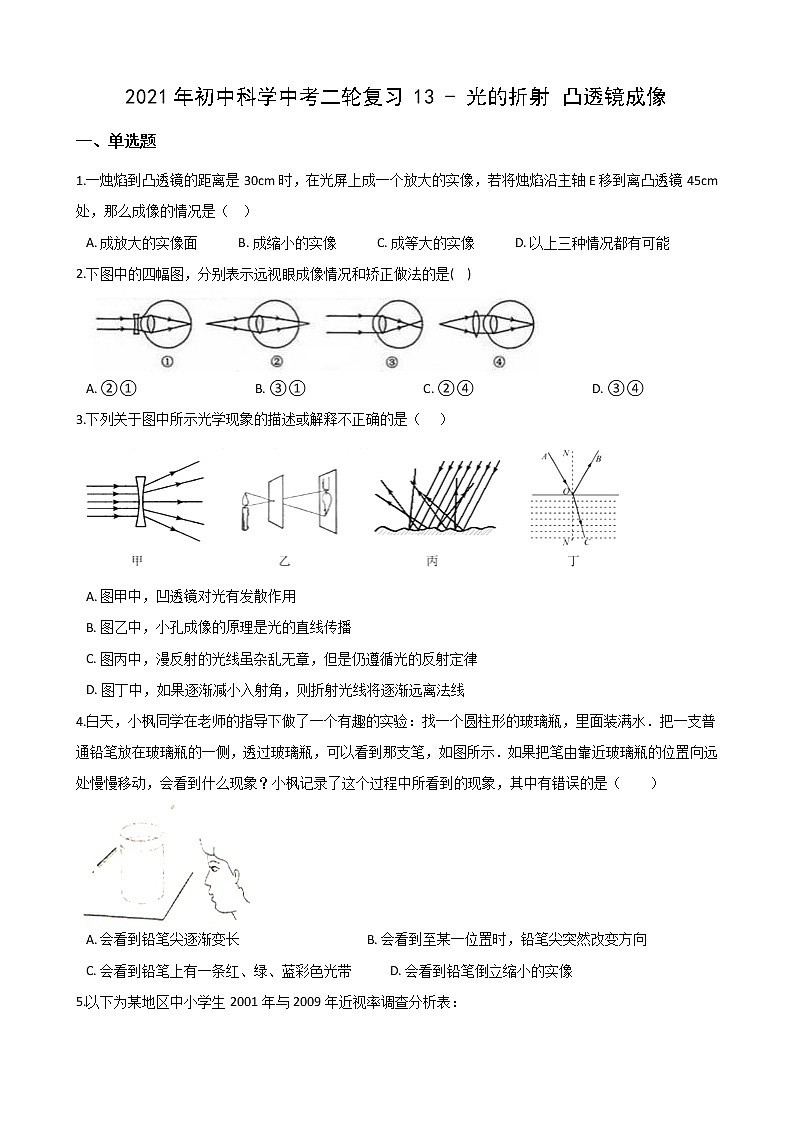

2021年初中科学中考二轮复习13 - 光的折射 凸透镜成像
一、单选题
1.一烛焰到凸透镜的距离是30cm时，在光屏上成一个放大的实像，若将烛焰沿主轴E移到离凸透镜45cm处，那么成像的情况是（   ）
A. 成放大的实像面            B. 成缩小的实像            C. 成等大的实像            D. 以上三种情况都有可能
2.下图中的四幅图，分别表示远视眼成像情况和矫正做法的是(    )

A. ②①                                     B. ③①                                     C. ②④                                     D. ③④
3.下列关于图中所示光学现象的描述或解释不正确的是（    ）

A. 图甲中，凹透镜对光有发散作用
B. 图乙中，小孔成像的原理是光的直线传播
C. 图丙中，漫反射的光线虽杂乱无章，但是仍遵循光的反射定律
D. 图丁中，如果逐渐减小入射角，则折射光线将逐渐远离法线
4.白天，小枫同学在老师的指导下做了一个有趣的实验：找一个圆柱形的玻璃瓶，里面装满水．把一支普通铅笔放在玻璃瓶的一侧，透过玻璃瓶，可以看到那支笔，如图所示．如果把笔由靠近玻璃瓶的位置向远处慢慢移动，会看到什么现象？小枫记录了这个过程中所看到的现象，其中有错误的是（　　）
A. 会看到铅笔尖逐渐变长                                       B. 会看到至某一位置时，铅笔尖突然改变方向
C. 会看到铅笔上有一条红、绿、蓝彩色光带           D. 会看到铅笔倒立缩小的实像

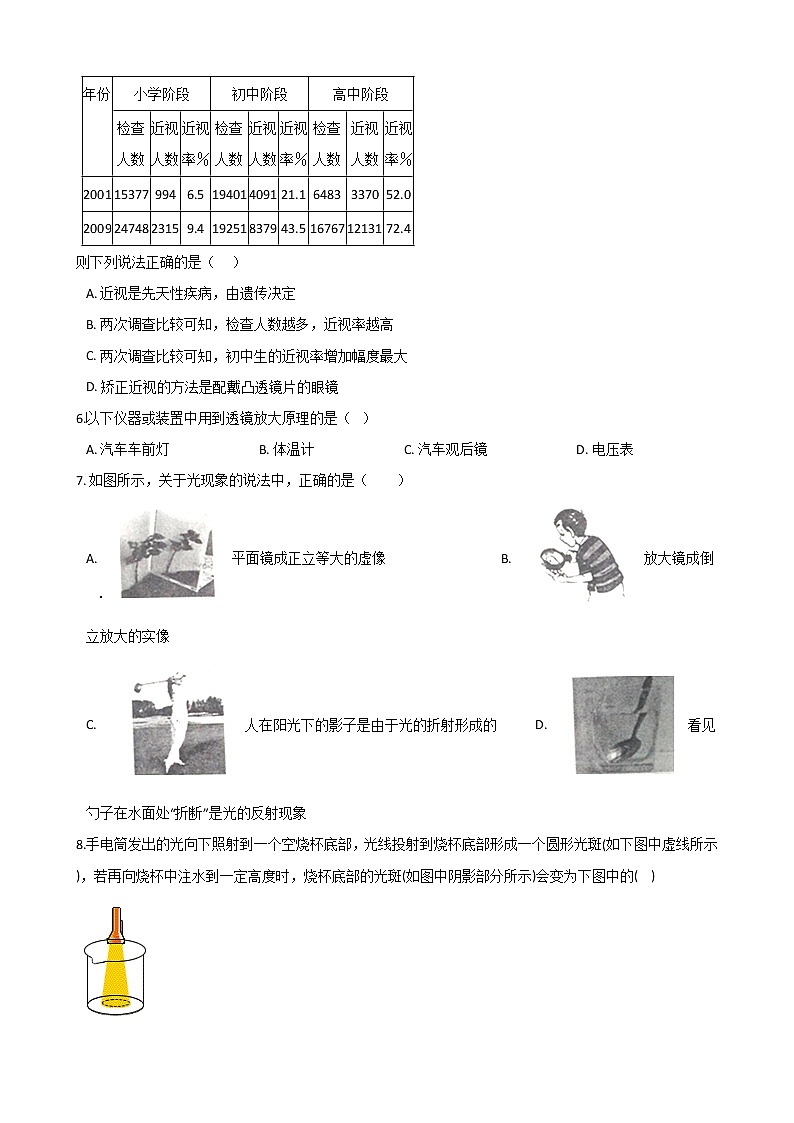

5.以下为某地区中小学生2001年与2009年近视率调查分析表：
年份
小学阶段
初中阶段
高中阶段
检查
人数
近视
人数
近视
率％
检查
人数
近视
人数
近视
率％
检查
人数
近视
人数
近视
率％
2001
15377
994
6.5
19401
4091
21.1
6483
3370
52.0
2009
24748
2315
9.4
19251
8379
43.5
16767
12131
72.4
则下列说法正确的是（    ）
A. 近视是先天性疾病，由遗传决定
B. 两次调查比较可知，检查人数越多，近视率越高
C. 两次调查比较可知，初中生的近视率增加幅度最大
D. 矫正近视的方法是配戴凸透镜片的眼镜
6.以下仪器或装置中用到透镜放大原理的是（  ）
A. 汽车车前灯                           B. 体温计                           C. 汽车观后镜                           D. 电压表
7. 如图所示，关于光现象的说法中，正确的是（　　）
A. 平面镜成正立等大的虚像                                    B. 放大镜成倒立放大的实像
C. 人在阳光下的影子是由于光的折射形成的           D. 看见勺子在水面处“折断”是光的反射现象
8.手电筒发出的光向下照射到一个空烧杯底部，光线投射到烧杯底部形成一个圆形光斑(如下图中虚线所示)，若再向烧杯中注水到一定高度时，烧杯底部的光斑(如图中阴影部分所示)会变为下图中的(    )

A.                          B.                          C.                          D.

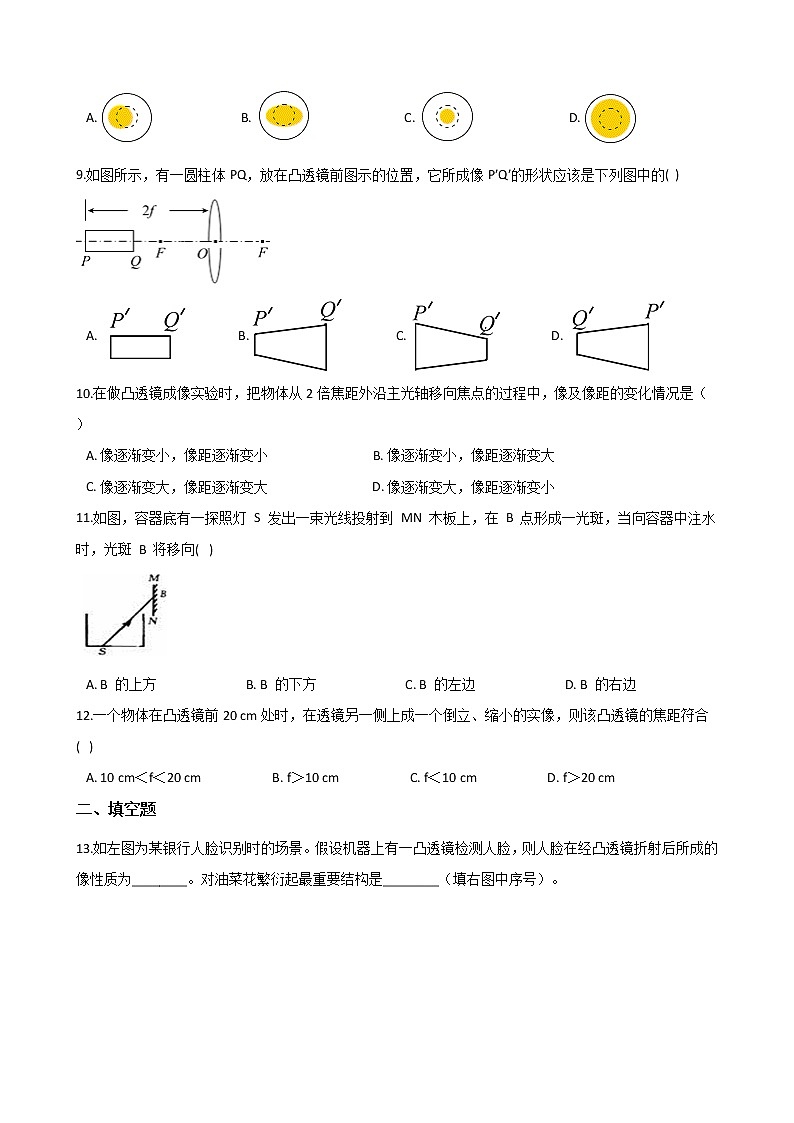

9.如图所示，有一圆柱体PQ，放在凸透镜前图示的位置，它所成像P′Q′的形状应该是下列图中的(  )

A.               B.               C.               D.
10.在做凸透镜成像实验时，把物体从2倍焦距外沿主光轴移向焦点的过程中，像及像距的变化情况是（  ）
A. 像逐渐变小，像距逐渐变小                                B. 像逐渐变小，像距逐渐变大
C. 像逐渐变大，像距逐渐变大                                D. 像逐渐变大，像距逐渐变小
11.如图，容器底有一探照灯 S 发出一束光线投射到 MN 木板上，在 B 点形成一光斑，当向容器中注水时，光斑 B 将移向(   )

A. B 的上方                            B. B 的下方                            C. B 的左边                            D. B 的右边
12.一个物体在凸透镜前20 cm处时，在透镜另一侧上成一个倒立、缩小的实像，则该凸透镜的焦距符合(   )
A. 10 cm＜f＜20 cm                      B. f＞10 cm                      C. f＜10 cm                      D. f＞20 cm
二、填空题
13.如左图为某银行人脸识别时的场景。假设机器上有一凸透镜检测人脸，则人脸在经凸透镜折射后所成的像性质为________。对油菜花繁衍起最重要结构是________（填右图中序号）。

14.一束平行光照射到凸透镜上，在离透镜15cm处的光屏上得到一个亮斑，当物体位于透镜前20cm处时，在凸透镜的另一侧可以得到 ________  、________ 的________ 像。
15. 如图所示，在做“探究凸透镜成像的规律”的实验中，烛焰在图示位置时能在光屏上成清晰的像，所成的像是倒立________ （填“放大”、“等大”或“缩小”）的实像．现将蜡烛沿主光轴向远离凸透镜的方向移动，要使烛焰仍能在光屏上成清晰的像，则光屏应沿主光轴向________ （填“远离”或“靠近”）凸透镜的方向移动．

16.雁荡山以山水奇秀闻名，素有“海上名山，寰中绝胜”之誉。
（1）如图是摄影爱好者拍摄的“雁荡三绝”之一——大龙湫，该照片的成像原理与右图的________图相同。

（2）雁荡山是火山喷发形成的，火山是________运动的表现形式。
17.如图所示，一束光经过一个透镜后会聚于主光轴上的点A，取掉透镜后，光会聚于点B，则该透镜起到________(选填“会聚”或“发散”)作用，是________透镜。

三、实验探究题
18.小明用一个焦距为10cm的凸透镜探究凸透镜的成像规律，当装置如图甲所示时，烛焰在光屏上成清晰的像。

（1）图甲中光屏离凸透镜的距离可能是         （填序号）
A.28cm
B.18cm
C.8cm
（2）保持凸透镜的位置不变，将蜡烛向左调节一段距离后，要想在光屏上成清晰的像，应将光屏向________（填“左”或“右”）调节；
（3）若步骤（2）中未调节光屏的位置，则需在凸透镜前加一个________（填“凸”或“凹”）透镜，才能在光屏上得到清晰倒立的像；
（4）若将印有字母“F”的纸片（图乙）放在离凸透镜5cm的地方，我们能看到的清晰的像是丙图中的________（填序号）。

19.晓彤和小雪在复习光学知识时，回想起利用激光笔可以做许多光学实验，于是找来了激光笔进行了如下探究。
（1）在探究“光总是沿直线传播吗”的实验中，晓彤进行了如图甲所示三个实验，由此可以得到的结论是________。
（2）小雪利用激光笔让光线逆着反射光线的方向射向镜面，可以看到如图乙所示的现象，该现象说明________。
（3）晓彤利用多个激光笔组成平行光源，将平行光射在物体表面上，反射光束与入射光束呈现如图丙所示的现象，这说明物体表面发生的是________反射。
（4）小雪将光束从空气斜射入水中的现象如图丁所示，当入射角逐渐增大时，折射角将________。该实验还可以得到的规律是________。
20.在“探究凸透镜成像的规律”实验中，所用凸透镜的焦距是10 cm。用米尺在水平桌面上画一直线并标明刻度，将透镜固定在50 cm处，实验装置如图所示。

（1）当把点燃的蜡烛放在20 cm刻度处时，为了找到清晰的像，应将光屏在光具座上移到________cm的刻度范围内，才能在光屏上得到一个倒立、缩小的实像。
（2）当把蜡烛移到35 cm刻度处时，移动光屏可得到一个倒立、放大的实像。照相机、投影仪、放大镜这三种光学仪器正常使用时，与这种成像规律相同的是________。小明做完实验后，想进一步研究透镜成像的情况。他又在透明的玻璃板上用黑色笔画了个表盘及指针的位置，然后把这个玻璃板放在蜡烛的位置上，并用平行光源对着玻璃板上的表盘照射，如图所示。移动光屏直到成清晰像为止。此时表盘在光屏上所成的像应是图中的________。


四、解答题
21.请按下列要求作图：

（1）图甲中平面镜前有一点光源S，S发出的一束光线被平面镜反射后经过A点，请作出该光线的光路图。
（2）请在图乙中画出光线AO经空气射向水面时，反射光线和折射光线的大致位置。
（3）将图丙的光路补充完整。
22.科学兴趣小组想知道某凸透镜的焦距f的大小，及其成像规律，做了以下实验：

（1）他们将镜面垂直于阳光，在凸透镜下面放上白纸（纸、镜平行），测出透镜中心与白纸的间距s与对应的白纸被引燃的时间t，绘制了图线甲。由图甲可判断该凸透镜的焦距f为________厘米。
（2）接着将透镜及蜡烛、光屏置于光具座上（如图乙），做成像实验，记录每次成实像时的物距u，像距v，物体与光屏之间的距离L，绘出图线丙（以f为长度单位）。由图可知，要想成实像，物体与光屏间的距离L应满足的条件是________。
（3）兴趣小组经“百度”发现，科学中有一个凸透镜成像的新概念：放大率（用字母n表示），放大率等于像的大小与物的大小的比值，也等于像距与物距的比值。结合乙、丙两图，当物距u=1.5f时，n=________。
23.如图，把一支钢笔放在玻璃砖的背面，我们可以看到“钢笔错位了”，这其实是光的折射现象。

（1）请作出光线经过玻璃砖的的光路图。
（2）证明经过两次折射后的折射光线与最初的入射光线平行。

答案解析部分
一、单选题
1. D
解析：首先根据物距u=30cm结合实像的特点对凸透镜的焦距范围进行判断，然后计算出凸透镜二倍焦距的范围；最后将物距u'=45cm与其进行比较，根据比较的结果判断成像的特点。
解答：u=30cm，成放大的实像，所以f
