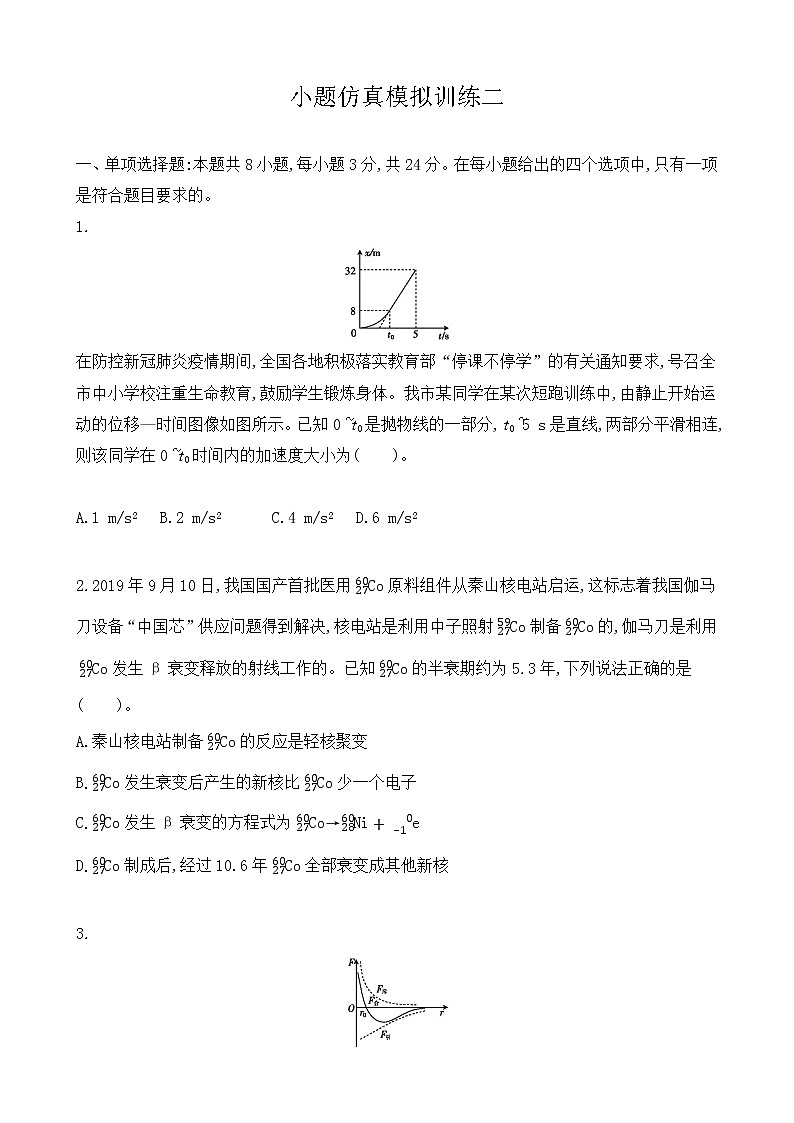

小题仿真模拟训练二

一、单项选择题:本题共8小题,每小题3分,共24分。在每小题给出的四个选项中,只有一项是符合题目要求的。
1.

在防控新冠肺炎疫情期间,全国各地积极落实教育部“停课不停学”的有关通知要求,号召全市中小学校注重生命教育,鼓励学生锻炼身体。我市某同学在某次短跑训练中,由静止开始运动的位移—时间图像如图所示。已知0~t0是抛物线的一部分,t0~5 s是直线,两部分平滑相连,则该同学在0~t0时间内的加速度大小为( )。

A.1 m/s2 B.2 m/s2 C.4 m/s2 D.6 m/s2

2.2019年9月10日,我国国产首批医用 2760Co原料组件从秦山核电站启运,这标志着我国伽马刀设备“中国芯”供应问题得到解决,核电站是利用中子照射 2759Co制备 2760Co的,伽马刀是利用 2760Co发生β衰变释放的射线工作的。已知 2760Co的半衰期约为5.3年,下列说法正确的是( )。
A.秦山核电站制备 2760Co的反应是轻核聚变
B.2760Co发生衰变后产生的新核比 2760Co少一个电子
C.2760Co发生β衰变的方程式为 2760Co→2860Ni+-1 0e
D.2760Co制成后,经过10.6年 2760Co全部衰变成其他新核

3.

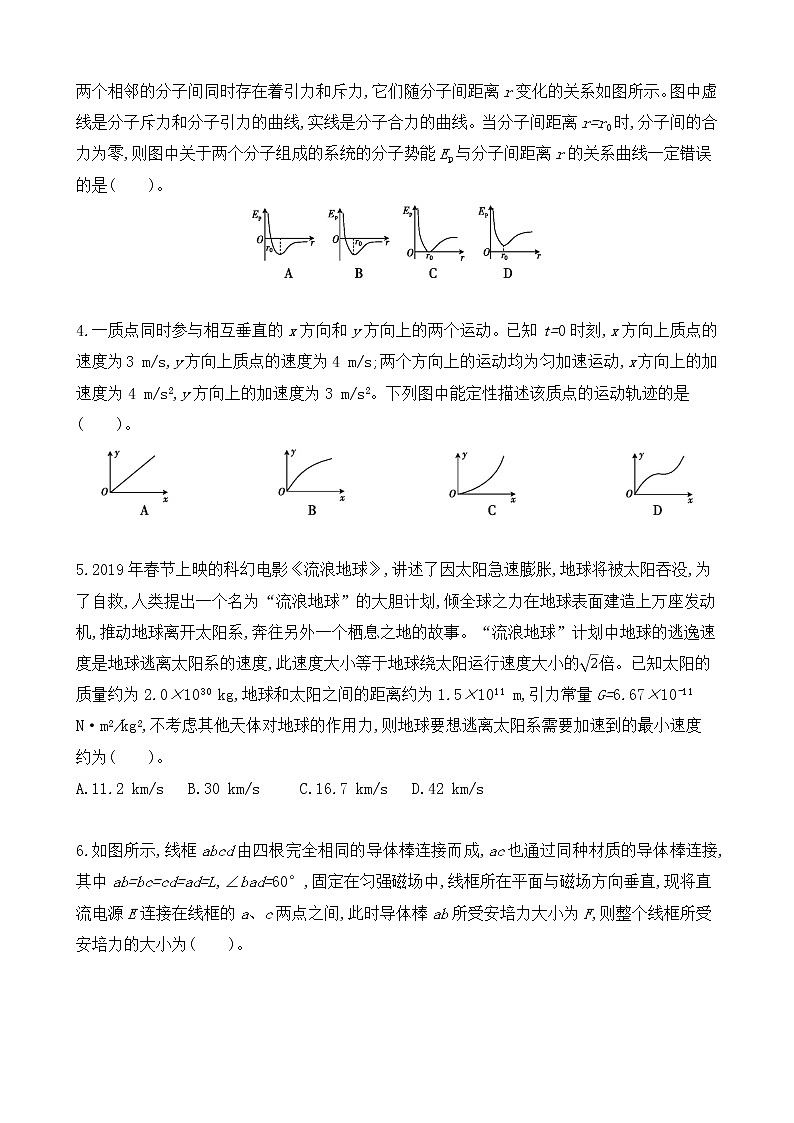

两个相邻的分子间同时存在着引力和斥力,它们随分子间距离r变化的关系如图所示。图中虚线是分子斥力和分子引力的曲线,实线是分子合力的曲线。当分子间距离r=r0时,分子间的合力为零,则图中关于两个分子组成的系统的分子势能Ep与分子间距离r的关系曲线一定错误的是( )。


4.一质点同时参与相互垂直的x方向和y方向上的两个运动。已知t=0时刻,x方向上质点的速度为3 m/s,y方向上质点的速度为4 m/s;两个方向上的运动均为匀加速运动,x方向上的加速度为4 m/s2,y方向上的加速度为3 m/s2。下列图中能定性描述该质点的运动轨迹的是( )。


5.2019年春节上映的科幻电影《流浪地球》,讲述了因太阳急速膨胀,地球将被太阳吞没,为了自救,人类提出一个名为“流浪地球”的大胆计划,倾全球之力在地球表面建造上万座发动机,推动地球离开太阳系,奔往另外一个栖息之地的故事。“流浪地球”计划中地球的逃逸速度是地球逃离太阳系的速度,此速度大小等于地球绕太阳运行速度大小的2倍。已知太阳的质量约为2.0×1030 kg,地球和太阳之间的距离约为1.5×1011 m,引力常量G=6.67×10-11 N·m2/kg2,不考虑其他天体对地球的作用力,则地球要想逃离太阳系需要加速到的最小速度约为( )。
A.11.2 km/s B.30 km/s C.16.7 km/s D.42 km/s

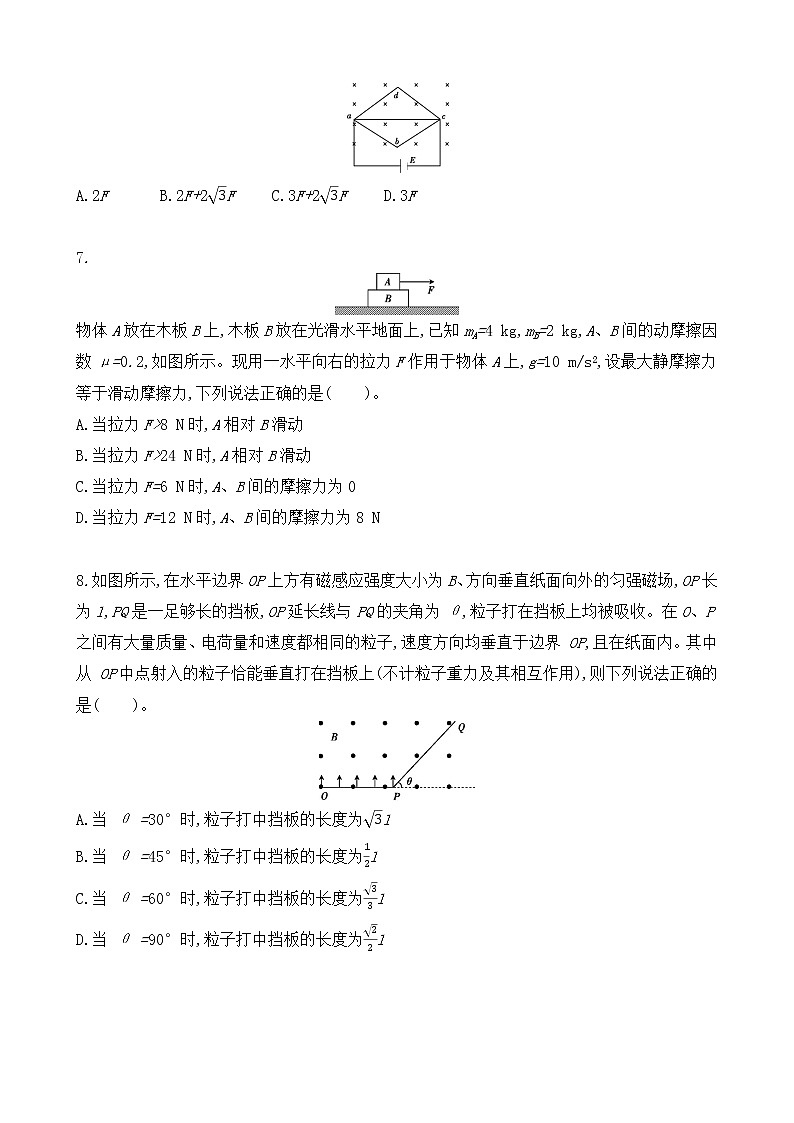

6.如图所示,线框abcd由四根完全相同的导体棒连接而成,ac也通过同种材质的导体棒连接,其中ab=bc=cd=ad=L,∠bad=60°,固定在匀强磁场中,线框所在平面与磁场方向垂直,现将直流电源E连接在线框的a、c两点之间,此时导体棒ab所受安培力大小为F,则整个线框所受安培力的大小为( )。

A.2F B.2F+23F C.3F+23F D.3F

7.

物体A放在木板B上,木板B放在光滑水平地面上,已知mA=4 kg,mB=2 kg,A、B间的动摩擦因数μ=0.2,如图所示。现用一水平向右的拉力F作用于物体A上,g=10 m/s2,设最大静摩擦力等于滑动摩擦力,下列说法正确的是( )。
A.当拉力F>8 N时,A相对B滑动
B.当拉力F>24 N时,A相对B滑动
C.当拉力F=6 N时,A、B间的摩擦力为0
D.当拉力F=12 N时,A、B间的摩擦力为8 N

8.如图所示,在水平边界 OP上方有磁感应强度大小为 B、方向垂直纸面向外的匀强磁场,OP长为 l,PQ是一足够长的挡板,OP延长线与 PQ的夹角为 θ,粒子打在挡板上均被吸收。在 O、P之间有大量质量、电荷量和速度都相同的粒子,速度方向均垂直于边界 OP,且在纸面内。其中从 OP中点射入的粒子恰能垂直打在挡板上(不计粒子重力及其相互作用),则下列说法正确的是( )。

A.当 θ =30°时,粒子打中挡板的长度为3l
B.当 θ =45°时,粒子打中挡板的长度为12l
C.当 θ =60°时,粒子打中挡板的长度为33l
D.当 θ =90°时,粒子打中挡板的长度为22l

二、多项选择题:本题共4小题目,每小题4分,共16分。在每小题给出的四个选项中,有多项符合题目要求。全部选对的得4分,选对但不全的得2分,有选错的得0分。
9.两个单摆的受迫振动的共振曲线如图所示,则下列说法正确的是( )。

A.若两个受迫振动分别在月球上和地球上进行,且摆长相同,则图线Ⅰ表示月球上单摆的共振曲线
B.若两个受迫振动是在地球上同一地点进行,则两个摆长之比LⅠ∶LⅡ=25∶4
C.若摆长均为1 m,则图线Ⅰ是在地面上完成的
D.若两个单摆在同一地点均发生共振,则图线Ⅱ表示的单摆的能量一定大于图线Ⅰ表示的单摆的能量

10.如图1所示,已知两点电荷固定在y轴上,且关于坐标原点O对称,在两点电荷连线的中垂线(x轴)上电场强度最大的两点为A和A'。下列关于电场叠加的分析正确的是( )。


A.若两点电荷的位置不变,但将电荷量加倍,则x轴上电场强度最大的点仍然在A、A'两位置
B.若两点电荷的距离不变,并绕原点O旋转90°后对称地固定在z轴上,如图2所示,则x轴上电场强度最大的点仍然在A、A'两位置
C.若在yOz平面内固定一个均匀带电细圆环,圆环的圆心在原点O,直径与图1两点电荷间的距离相等,如图3所示,则x轴上电场强度最大的点仍然在A、A'两位置
D.若在yOz平面内固定一个均匀带电薄圆板,圆板的圆心在原点O,直径与图1两点电荷间的距离相等,如图4所示,则x轴上电场强度最大的点仍然在A、A'两位置


11.如图所示,把电阻为R、边长为l的正方形线圈,从静止开始以加速度a匀加速水平拉出有界匀强磁场区域,开始时线圈的AB边恰好与磁场的右边界重合,线圈四条边所用材料相同,材料的横截面积也相同。若用P、q分别表示线圈中电功率的瞬时值、通过线圈导体横截面的电荷量,下列图像正确的是( )。



12.倾角为θ且足够长的光滑固定斜面上有一质量为m的物体,初始位置如图1所示。在平行于斜面向上的力F的作用下,从初始位置由静止开始沿斜面运动,运动过程中物体的机械能E随位置x的变化关系如图2所示。其中0~x1过程的图线是曲线,x1~x2过程的图线是平行于x轴的直线,x2~x3过程的图线是倾斜的直线,则下列说法正确的是( )。

A.在0~x1的过程中,力F在减小
B.在0~x1的过程中,物体的动能一直在增大
C.在x1~x2的过程中,物体的速度大小不变
D.在x2~x3的过程中,物体一定做匀速运动

三、实验题:本题共2小题,第13小题6分,第14小题8分,共14分。
13.某同学用图1所示的实验装置研究小车在斜面上的匀变速直线运动。实验步骤如下:

a.安装好实验器材,将打点计时器接到频率为50 Hz 的交流电源上。
b.接通电源后,让拖着纸带的小车沿斜面向下运动,重复几次。选出一条点迹清晰的纸带,舍去开始密集的点迹,从便于测量的点开始,每2个打点间隔取一个计数点,用0、1、2……8点表示。
c.用最小刻度是毫米的刻度尺测量各计数点的刻度数值,分别记作x0、x1、x2……x8。
d.分别计算出打点计时器打下计数点1、2、3……7时小车的瞬时速度v1、v2、v3……v7。
e.以v为纵坐标、t为横坐标,标出v与对应时间t的坐标点,画出v-t图线。
结合上述实验步骤,请你完成下列任务:
(1)表1记录该同学测出计数点的刻度数值。

表1:
符号
x0
x1
x2
x3
x4
x5
x6
x7
x8
刻度数值/cm
0
1.12
2.75
4.86
7.49
10.60
14.19
18.27
22.03
(2)表2记录该同学根据各计数点的刻度数值,计算出打点计时器打下各计数点时小车的瞬时速度,请你根据表1中x5和x7计算出v6的值,并填入表2中。
表2:
符号
v1
v2
v3
v4
v5
v6
v7
速度数值/(m·s-1)
0.34
0.47
0.59
0.72
0.84

0.98
(3)该同学在图2中已标出v1、v2、v3、v4、v5和v7对应的坐标点,请你在图中标出v6对应的坐标点,并画出v-t图线。

(4)根据v-t图线可计算出小车的加速度a= m/s2。(结果保留2位有效数字)

14.二极管具有单向导电性,小明同学在实验室找到了一个旧的二极管,如图1所示,他想通过实验来描绘该二极管正向导电时的伏安特性曲线。
(1)由于二极管极性未知,小明先用多用电表来判断二极管的极性。他将多用电表置于欧姆挡“×100”挡,进行欧姆调零之后,将红表笔接B端,黑表笔接A端,多用电表的示数如图2中a所示;然后将红表笔接A端,黑表笔接B端,多用表的示数如图2中b所示。则图1中 (选填“A”或“B”)端为该二极管的正极。

(2)小明同学利用以下器材来描绘该二极管的伏安特性曲线。
A.一节干电池E(电动势1.5 V,内阻不计)
B.滑动变阻器R1(0~20 Ω)
C.滑动变阻器R2(0~2000 Ω)
D.电压表(量程为1.5 V、内阻约为2 kΩ)
E.电流表(量程为50 mA、内阻约为5 Ω)
F.待测二极管D
G.导线、开关
为了提高测量精度,滑动变阻器应选用 (填序号字母)。
(3)请用笔画线代替导线,将图3中实物图补充完整。

(4)实验描绘出了该二极管正向导电的伏安特性曲线,其示意图如图4所示,请描述该二极管正向导电的伏安特性: 。



【解析版】
小题仿真模拟训练二

一、单项选择题:本题共8小题,每小题3分,共24分。在每小题给出的四个选项中,只有一项是符合题目要求的。
1.

在防控新冠肺炎疫情期间,全国各地积极落实教育部“停课不停学”的有关通知要求,号召全市中小学校注重生命教育,鼓励学生锻炼身体。我市某同学在某次短跑训练中,由静止开始运动的位移—时间图像如图所示。已知0~t0是抛物线的一部分,t0~5 s是直线,两部分平滑相连,则该同学在0~t0时间内的加速度大小为( )。

A.1 m/s2 B.2 m/s2
C.4 m/s2 D.6 m/s2
【答案】C
【解析】设t0时该同学的速度为v,则v=x2-x15-t0,x1=0+v2t0,解得t0=2 s,而x1=12at02,解得a=4 m/s2,C项正确。
2.2019年9月10日,我国国产首批医用 2760Co原料组件从秦山核电站启运,这标志着我国伽马刀设备“中国芯”供应问题得到解决,核电站是利用中子照射 2759Co制备 2760Co的,伽马刀是利用 2760Co发生β衰变释放的射线工作的。已知 2760Co的半衰期约为5.3年,下列说法正确的是( )。
A.秦山核电站制备 2760Co的反应是轻核聚变
B.2760Co发生衰变后产生的新核比 2760Co少一个电子
C.2760Co发生β衰变的方程式为 2760Co→2860Ni+-1 0e
D.2760Co制成后,经过10.6年 2760Co全部衰变成其他新核
【答案】C
【解析】秦山核电站制备 2760Co的反应是原子核的人工转变,A项错误;2760Co发生衰变,方程为 2760Co→2860Ni+-1 0e,其中一个中子变成一个质子,同时放出一个电子,B项错误,C项正确;2760Co制成后,经过10.6年,即2个半衰期,还剩122的 2760Co没有衰变,D项错误。
3.

两个相邻的分子间同时存在着引力和斥力,它们随分子间距离r变化的关系如图所示。图中虚线是分子斥力和分子引力的曲线,实线是分子合力的曲线。当分子间距离r=r0时,分子间的合力为零,则图中关于两个分子组成的系统的分子势能Ep与分子间距离r的关系曲线一定错误的是( )。

【答案】A
【解析】若分子间距离r>r0,则分子间表现为引力,当分子间距离r减小时,分子力做正功,分子势能减小;若rα,合初速度与合加速度不在同一直线上,质点做曲线运动,并且弯向受力一侧,也就是合加速度方向,又因为合加速度是个恒量,所以B项正确,A、C、D三项错误。
5.2019年春节上映的科幻电影《流浪地球》,讲述了因太阳急速膨胀,地球将被太阳吞没,为了自救,人类提出一个名为“流浪地球”的大胆计划,倾全球之力在地球表面建造上万座发动机,推动地球离开太阳系,奔往另外一个栖息之地的故事。“流浪地球”计划中地球的逃逸速度是地球逃离太阳系的速度,此速度大小等于地球绕太阳运行速度大小的2倍。已知太阳的质量约为2.0×1030 kg,地球和太阳之间的距离约为1.5×1011 m,引力常量G=6.67×10-11 N·m2/kg2,不考虑其他天体对地球的作用力,则地球要想逃离太阳系需要加速到的最小速度约为( )。
A.11.2 km/s B.30 km/s
C.16.7 km/s D.42 km/s
【答案】D
【解析】根据万有引力提供向心力有GMmr2=mv2r,解得地球绕太阳运行的速度v=GMr≈29.8 km/s,则地球要想逃离太阳系需要加速到的最小速度约为v'=2v≈42 km/s,D项正确,A、B、C三项错误。
6.如图所示,线框abcd由四根完全相同的导体棒连接而成,ac也通过同种材质的导体棒连接,其中ab=bc=cd=ad=L,∠bad=60°,固定在匀强磁场中,线框所在平面与磁场方向垂直,现将直流电源E连接在线框的a、c两点之间,此时导体棒ab所受安培力大小为F,则整个线框所受安培力的大小为( )。

A.2F B.2F+23F
C.3F+23F D.3F
【答案】B
【解析】由于ab所受安培力为F,根据平行四边形定则可知abc所受的总安培力为3F,则adc所受的安培力也为3F,而RacRabc=32,故电流之比IacIabc=23,安培力之比为FacFabc=23,故Fac=2F,因此整个线框所受安培力大小为2F+23F,B项正确。
7.

物体A放在木板B上,木板B放在光滑水平地面上,已知mA=4 kg,mB=2 kg,A、B间的动摩擦因数μ=0.2,如图所示。现用一水平向右的拉力F作用于物体A上,g=10 m/s2,设最大静摩擦力等于滑动摩擦力,下列说法正确的是( )。
A.当拉力F>8 N时,A相对B滑动
B.当拉力F>24 N时,A相对B滑动
C.当拉力F=6 N时,A、B间的摩擦力为0
D.当拉力F=12 N时,A、B间的摩擦力为8 N
【答案】B
【解析】当A、B刚要发生相对滑动时,对B,根据牛顿第二定律得整体的加速度am=μmAgmB=4 m/s2,此时拉力F=(mA+mB)am=24 N。则当F≤24 N时,A、B相对静止。当F>24 N时,A相对B滑动。故A项错误,B项正确。当F=6 N时,A、B相对静止,整体的加速度a1=FmA+mB=1 m/s2,对A有F-f1=mAa,解得f1=2 N,C项错误。当拉力F=12 N时,A、B相对静止,整体的加速度a2=FmA+mB=2 m/s2,此时,对A有F-f2=mAa,解得A、B间摩擦力的大小f=4 N,故D项错误。

8.如图所示,在水平边界 OP上方有磁感应强度大小为 B、方向垂直纸面向外的匀强磁场,OP长为 l,PQ是一足够长的挡板,OP延长线与 PQ的夹角为 θ,粒子打在挡板上均被吸收。在 O、P之间有大量质量、电荷量和速度都相同的粒子,速度方向均垂直于边界 OP,且在纸面内。其中从 OP中点射入的粒子恰能垂直打在挡板上(不计粒子重力及其相互作用),则下列说法正确的是( )。

A.当 θ =30°时,粒子打中挡板的长度为3l
B.当 θ =45°时,粒子打中挡板的长度为12l
C.当 θ =60°时,粒子打中挡板的长度为33l
D.当 θ =90°时,粒子打中挡板的长度为22l
【答案】C
【解析】由OP中点射入的粒子垂直打在挡板上,可知带电粒子在磁场中运动的半径r=12l。当θ=30°时,从P点射出的粒子打在PQ的最高点,打中的长度s=3r=32l,A项错误;当θ=45°时,从P点射出的粒子仍打在最高点,打中的长度s1=2r=22l,B项错误;当θ=60°时,从P点左侧射出的某个粒子打在PQ上的最高点,其速度方向平行于OP,打中的长度s2=rsin60°=33l,C项正确;当θ=90°时,不难判断打中的长度s3=r=12l,D项错误。
二、多项选择题:本题共4小题目,每小题4分,共16分。在每小题给出的四个选项中,有多项符合题目要求。全部选对的得4分,选对但不全的得2分,有选错的得0分。
9.两个单摆的受迫振动的共振曲线如图所示,则下列说法正确的是( )。

A.若两个受迫振动分别在月球上和地球上进行,且摆长相同,则图线Ⅰ表示月球上单摆的共振曲线
B.若两个受迫振动是在地球上同一地点进行,则两个摆长之比LⅠ∶LⅡ=25∶4
C.若摆长均为1 m,则图线Ⅰ是在地面上完成的
D.若两个单摆在同一地点均发生共振,则图线Ⅱ表示的单摆的能量一定大于图线Ⅰ表示的单摆的能量
【答案】AB
【解析】图线中振幅最大处对应的频率应与做受迫振动的单摆的固有频率相等,从图线上可以看出,两摆的固有频率fⅠ=0.2 Hz,fⅡ=0.5 Hz。当两摆在月球和地球上分别做受迫振动且摆长相等时,根据公式f=12π gL可知,g越大,f越大,所以gⅡ>gⅠ,又因为g地>g月,因此可推知图线Ⅰ表示月球上单摆的共振曲线,A项正确;若在地球上同一地点进行两次受迫振动,g相同,摆长长的f小,且有fⅠfⅡ=0.20.5,所以LⅠLⅡ=254,B项正确;fⅡ=0.5 Hz,若图线Ⅱ是在地面上完成的,根据g=9.8 m/s2,可计算出LⅡ约为1 m,C项错误;单摆的能量除与振幅有关,还与摆球质量有关,D项错误。
10.如图1所示,已知两点电荷固定在y轴上,且关于坐标原点O对称,在两点电荷连线的中垂线(x轴)上电场强度最大的两点为A和A'。下列关于电场叠加的分析正确的是( )。


A.若两点电荷的位置不变,但将电荷量加倍,则x轴上电场强度最大的点仍然在A、A'两位置
B.若两点电荷的距离不变,并绕原点O旋转90°后对称地固定在z轴上,如图2所示,则x轴上电场强度最大的点仍然在A、A'两位置
C.若在yOz平面内固定一个均匀带电细圆环,圆环的圆心在原点O,直径与图1两点电荷间的距离相等,如图3所示,则x轴上电场强度最大的点仍然在A、A'两位置
D.若在yOz平面内固定一个均匀带电薄圆板,圆板的圆心在原点O,直径与图1两点电荷间的距离相等,如图4所示,则x轴上电场强度最大的点仍然在A、A'两位置
【答案】ABC
【解析】可以将每个点电荷(2q)看作放在同一位置的两个相同的点电荷(q),两组等量同号点电荷的电场叠加,电场强度最大的点的位置不变,A项正确;由对称性可知,B项正确;由A、B两项可知,在yOz平面内将两点电荷绕O点旋转到任意位置,或者将两点电荷的电荷量任意增加同等倍数,电场强度最大的点的位置不变,C项正确;将薄圆板微分成一个个同心圆,不同的圆环产生的电场的最大值的点不同,则整个圆板的合电场在x轴上电场强度最大的点当然也就不再在A、A'两位置,D项错误。

11.如图所示,把电阻为R、边长为l的正方形线圈,从静止开始以加速度a匀加速水平拉出有界匀强磁场区域,开始时线圈的AB边恰好与磁场的右边界重合,线圈四条边所用材料相同,材料的横截面积也相同。若用P、q分别表示线圈中电功率的瞬时值、通过线圈导体横截面的电荷量,下列图像正确的是( )。


【答案】BC
【解析】根据E=Blv=Blat,I=BlatR,线框中电功率的瞬时值P=I2R=B2l2a2t2R,当t=2la时,P=2B2al3R,A项错误,B项正确;电荷量q=ΔΦR=BlxR,x=12at2,因此q=Bla2Rt2,当t=2la时,q=Bl2R,因此C项正确,D项错误。
12.倾角为θ且足够长的光滑固定斜面上有一质量为m的物体,初始位置如图1所示。在平行于斜面向上的力F的作用下,从初始位置由静止开始沿斜面运动,运动过程中物体的机械能E随位置x的变化关系如图2所示。其中0~x1过程的图线是曲线,x1~x2过程的图线是平行于x轴的直线,x2~x3过程的图线是倾斜的直线,则下列说法正确的是( )。

A.在0~x1的过程中,力F在减小
B.在0~x1的过程中,物体的动能一直在增大
C.在x1~x2的过程中,物体的速度大小不变
D.在x2~x3的过程中,物体一定做匀速运动
【答案】AB
【解析】在0~x1过程中物体机械能在减小,知拉力在做负功,拉力方向沿斜面向上,所以物体的位移方向向下,即物体在沿斜面向下运动。根据功能关系得ΔE=F·Δx,得F=ΔEΔx,则知图线的斜率表示拉力,在0~x1过程中图线的斜率逐渐减小到零,知物体的拉力F逐渐减小到零,A项正确;在0~x1过程中,由于机械能减小,则拉力做负功,则物体从静止开始向下做加速运动,物体的动能一直在增大,B项正确;由E-x图线的斜率表示拉力,则在x1~x2过程中,拉力F=0,机械能守恒,向下运动,重力势能减小,动能增大,物体的速度在增大,C项错误;x2~x3过程,机械能继续减小,拉力做负功,拉力方向沿斜面向上,E-x图像的斜率恒定,故拉力F为恒力,由于不知道拉力F与重力分力mgsin θ的大小关系,故物体有可能做匀速直线运动,匀减速直线运动,匀加速直线运动,D项错误。
三、实验题:本题共2小题,第13小题6分,第14小题8分,共14分。
13.某同学用图1所示的实验装置研究小车在斜面上的匀变速直线运动。实验步骤如下:

a.安装好实验器材,将打点计时器接到频率为50 Hz 的交流电源上。
b.接通电源后,让拖着纸带的小车沿斜面向下运动,重复几次。选出一条点迹清晰的纸带,舍去开始密集的点迹,从便于测量的点开始,每2个打点间隔取一个计数点,用0、1、2……8点表示。
c.用最小刻度是毫米的刻度尺测量各计数点的刻度数值,分别记作x0、x1、x2……x8。
d.分别计算出打点计时器打下计数点1、2、3……7时小车的瞬时速度v1、v2、v3……v7。
e.以v为纵坐标、t为横坐标,标出v与对应时间t的坐标点,画出v-t图线。
结合上述实验步骤,请你完成下列任务:
(1)表1记录该同学测出计数点的刻度数值。

表1:
符号
x0
x1
x2
x3
x4
x5
x6
x7
x8
刻度数值/cm
0
1.12
2.75
4.86
7.49
10.60
14.19
18.27
22.03

(2)表2记录该同学根据各计数点的刻度数值,计算出打点计时器打下各计数点时小车的瞬时速度,请你根据表1中x5和x7计算出v6的值,并填入表2中。
表2:
符号
v1
v2
v3
v4
v5
v6
v7
速度数值/(m·s-1)
0.34
0.47
0.59
0.72
0.84

0.98

(3)该同学在图2中已标出v1、v2、v3、v4、v5和v7对应的坐标点,请你在图中标出v6对应的坐标点,并画出v-t图线。

(4)根据v-t图线可计算出小车的加速度a= m/s2。(结果保留2位有效数字)
【答案】(2)0.96 (3)如图所示 (4)3.1(3.0~3.2)
【解析】(2)第6个点对应的瞬时速度
v6=x7-x52T=18.27-10.600.08×10-2 m/s≈0.96 m/s。
(3)先描点(0.24,0.96),再把这些点连成直线,如图所示。

(4)由图像的斜率得a=ΔvΔt≈3.1 m/s2。
14.二极管具有单向导电性,小明同学在实验室找到了一个旧的二极管,如图1所示,他想通过实验来描绘该二极管正向导电时的伏安特性曲线。
(1)由于二极管极性未知,小明先用多用电表来判断二极管的极性。他将多用电表置于欧姆挡“×100”挡,进行欧姆调零之后,将红表笔接B端,黑表笔接A端,多用电表的示数如图2中a所示;然后将红表笔接A端,黑表笔接B端,多用表的示数如图2中b所示。则图1中 (选填“A”或“B”)端为该二极管的正极。

(2)小明同学利用以下器材来描绘该二极管的伏安特性曲线。
A.一节干电池E(电动势1.5 V,内阻不计)
B.滑动变阻器R1(0~20 Ω)
C.滑动变阻器R2(0~2000 Ω)
D.电压表(量程为1.5 V、内阻约为2 kΩ)
E.电流表(量程为50 mA、内阻约为5 Ω)
F.待测二极管D
G.导线、开关
为了提高测量精度,滑动变阻器应选用 (填序号字母)。
(3)请用笔画线代替导线,将图3中实物图补充完整。

(4)实验描绘出了该二极管正向导电的伏安特性曲线,其示意图如图4所示,请描述该二极管正向导电的伏安特性: 。
【答案】(1)B (2)B (3)如图所示 (4)当电压小于U0时,二极管正向电阻很大,电流为0,当电压大于U0时,二极管正向导通,电阻随电压增大急剧减小

【解析】(1)黑表笔接B端,多用电表示数较小,即正向电压,“B”端为该二极管的正极。
(2)要描绘该二极管的伏安特性曲线,滑动变阻器应用分压式接法,选最大阻值较小的滑动变阻器,即选滑动变阻器R1(0~20 Ω)。
(3)用笔画线代替导线,实物图连线如图所示。
(4)该二极管正向导电的伏安特性:当电压小于U0时,二极管正向电阻很大,电流为0;当电压大于U0时,二极管正向导通,电阻随电压增大急剧减小。
