初中物理人教版九年级全册第十五章 电流和电路综合与测试单元测试精练

这是一份初中物理人教版九年级全册第十五章 电流和电路综合与测试单元测试精练，共7页。试卷主要包含了单选题，填空题，实验题，计算题，作图题，综合题等内容，欢迎下载使用。

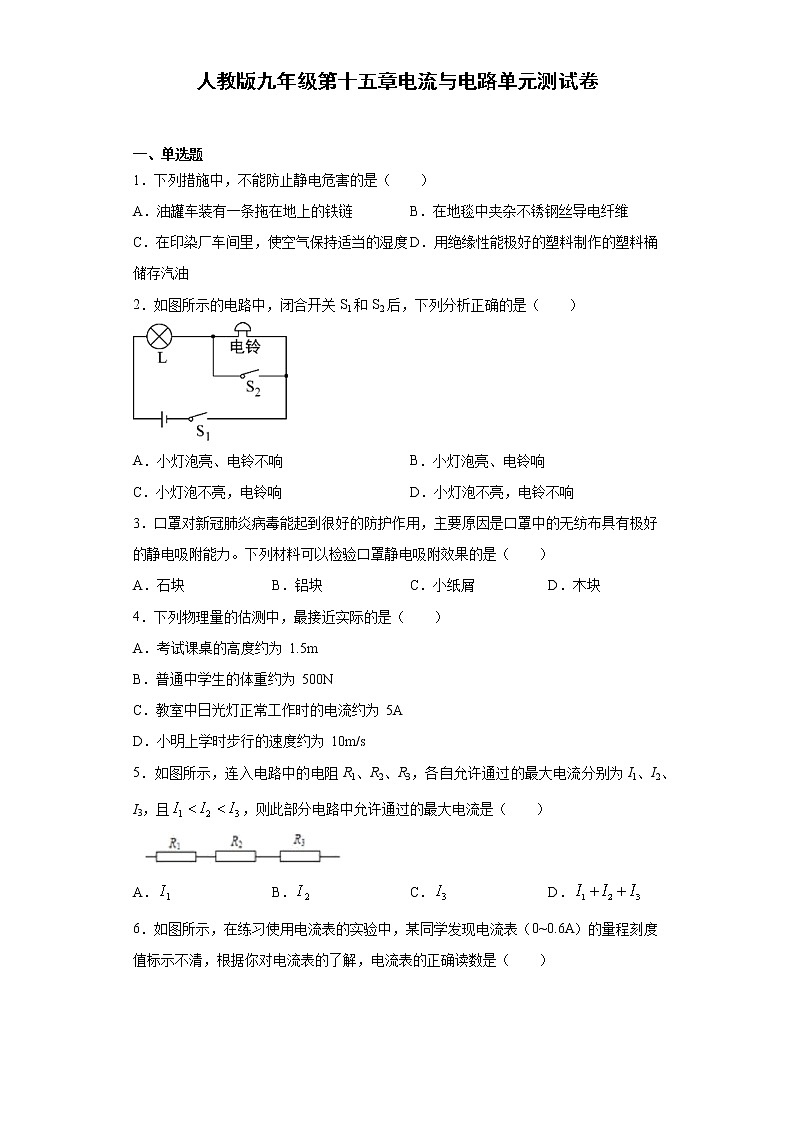

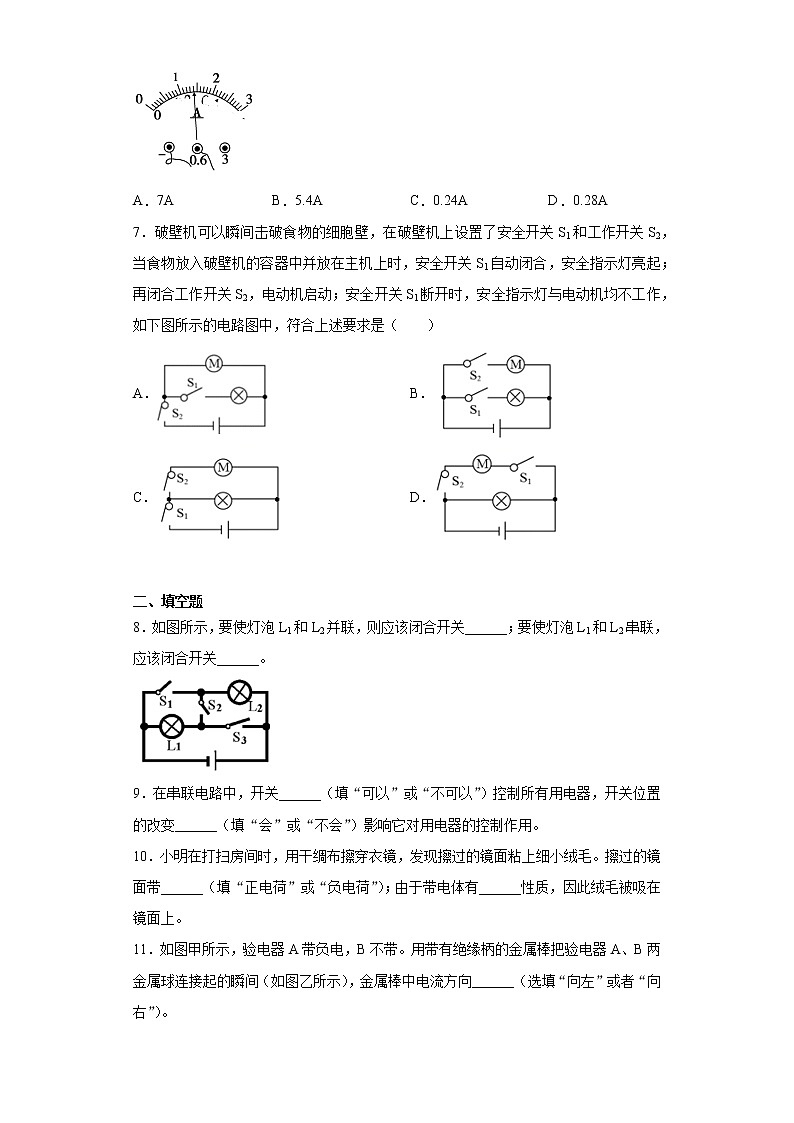

人教版九年级第十五章电流与电路单元测试卷  一、单选题1．下列措施中，不能防止静电危害的是（　　）A．油罐车装有一条拖在地上的铁链 B．在地毯中夹杂不锈钢丝导电纤维C．在印染厂车间里，使空气保持适当的湿度 D．用绝缘性能极好的塑料制作的塑料桶储存汽油2．如图所示的电路中，闭合开关S1和S2后，下列分析正确的是（　　）A．小灯泡亮、电铃不响 B．小灯泡亮、电铃响C．小灯泡不亮，电铃响 D．小灯泡不亮，电铃不响3．口罩对新冠肺炎病毒能起到很好的防护作用，主要原因是口罩中的无纺布具有极好的静电吸附能力。下列材料可以检验口罩静电吸附效果的是（　　）A．石块 B．铝块 C．小纸屑 D．木块4．下列物理量的估测中，最接近实际的是（　　）A．考试课桌的高度约为 1.5mB．普通中学生的体重约为 500NC．教室中日光灯正常工作时的电流约为 5AD．小明上学时步行的速度约为 10m/s5．如图所示，连入电路中的电阻R1、R2、R3，各自允许通过的最大电流分别为I1、I2、I3，且，则此部分电路中允许通过的最大电流是（　　）A． B． C． D．6．如图所示，在练习使用电流表的实验中，某同学发现电流表（0~0.6A）的量程刻度值标示不清，根据你对电流表的了解，电流表的正确读数是（　　）A．7A B．5.4A C．0.24A D．0.28A7．破壁机可以瞬间击破食物的细胞壁，在破壁机上设置了安全开关S1和工作开关S2，当食物放入破壁机的容器中并放在主机上时，安全开关S1自动闭合，安全指示灯亮起；再闭合工作开关S2，电动机启动；安全开关S1断开时，安全指示灯与电动机均不工作，如下图所示的电路图中，符合上述要求是（　　）A． B．C． D．  二、填空题8．如图所示，要使灯泡L1和L2并联，则应该闭合开关______；要使灯泡L1和L2串联，应该闭合开关______。9．在串联电路中，开关______（填“可以”或“不可以”）控制所有用电器，开关位置的改变______（填“会”或“不会”）影响它对用电器的控制作用。10．小明在打扫房间时，用干绸布擦穿衣镜，发现擦过的镜面粘上细小绒毛。擦过的镜面带______（填“正电荷”或“负电荷”）；由于带电体有______性质，因此绒毛被吸在镜面上。11．如图甲所示，验电器A带负电，B不带。用带有绝缘柄的金属棒把验电器A、B两金属球连接起的瞬间（如图乙所示），金属棒中电流方向______（选填“向左”或者“向右”）。

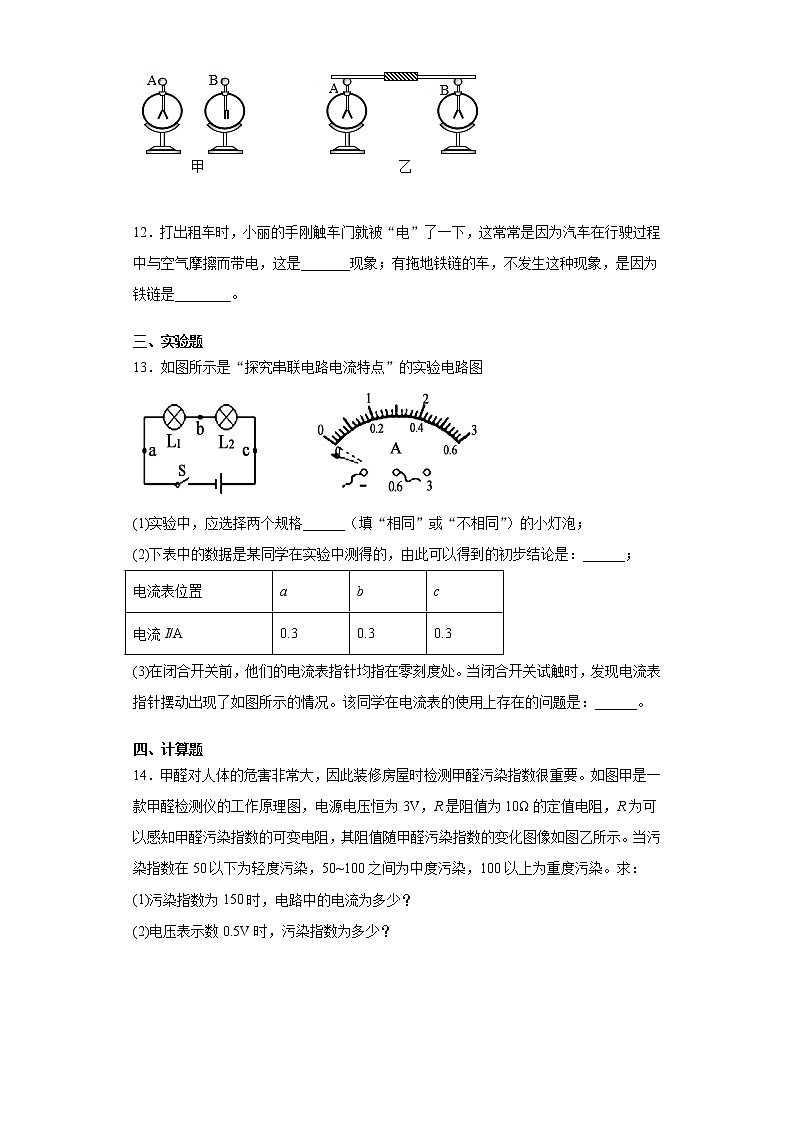

 12．打出租车时，小丽的手刚触车门就被“电”了一下，这常常是因为汽车在行驶过程中与空气摩擦而带电，这是_______现象；有拖地铁链的车，不发生这种现象，是因为铁链是________。 三、实验题13．如图所示是“探究串联电路电流特点”的实验电路图(1)实验中，应选择两个规格______（填“相同”或“不相同”）的小灯泡；(2)下表中的数据是某同学在实验中测得的，由此可以得到的初步结论是：______；电流表位置abc电流I/A0.30.30.3(3)在闭合开关前，他们的电流表指针均指在零刻度处。当闭合开关试触时，发现电流表指针摆动出现了如图所示的情况。该同学在电流表的使用上存在的问题是：______。 四、计算题14．甲醛对人体的危害非常大，因此装修房屋时检测甲醛污染指数很重要。如图甲是一款甲醛检测仪的工作原理图，电源电压恒为3V，R是阻值为10Ω的定值电阻，R为可以感知甲醛污染指数的可变电阻，其阻值随甲醛污染指数的变化图像如图乙所示。当污染指数在50以下为轻度污染，50~100之间为中度污染，100以上为重度污染。求：(1)污染指数为150时，电路中的电流为多少？(2)电压表示数0.5V时，污染指数为多少？ 五、作图题15．根据图甲所示的实物连接图，在图乙的框中画出电路图。 六、综合题16．某款油电混合动力小汽车，具有省油、能量利用率高等特点，其相关信息如表。在某次水平道路测试中，该车以中速匀速行驶170km，共消耗汽油10L。测试过程中，内燃机既向车轮提供能量，又向蓄电池充电，同时蓄电池又将部分能量通过电动机向车轮输送，此时，内燃机和电动机共同驱动车辆前进。(1)向蓄电池充电时，将电能转化______能；(2)在水平道路中速匀速行驶过程中，若平均阻力为1000N，牵引力做的功是多少？（________）(3)在水平道路中速匀速行驶过程中，若该车的效率为53%，此过程最终使蓄电池电能增加了多少能量？（________） (忽略蓄电池和电动机的热损失，ρ汽油=0.7×103kg/m3，q汽油=4.6×107J/kg)驱动模式 纯电动启动、低速油电混动中速汽车质量1200kg车轮与地面总接触面积0.096m3
参考答案1．D2．A3．C4．B5．A6．D7．C8．S1和S3    S2    9．可以    不会    10．正电荷    吸引轻小物体的性质    11．向左12．摩擦起电    导体    13．不相同    串联电路中，各处电流相等    电流表的正负接线柱接反了    【详解】(1)[1]在“探究串联电路电流特点”的实验中，为了避免偶然性，应该选择规格不相同的小灯泡进行多次实验。(2)[2]分析表中的数据，可初步得到结论：串联电路中，各处电流相等(3)[3]闭合开关试触时，电流表指针如图所示，偏向零刻度线的左侧，说明电流表的正负接线柱接反了。14．(1)0.1A；(2)50【详解】解：(1)由图象乙可知，污染指数为150时，观察乙图电路中电流(2)电压表示数0.5V时，则U0=0.5V则UR=U-U0=3V-0.5V=2.5V此时电路中的电流根据可得由图乙可知，R为50Ω时污染指数为50。答：(1)污染指数为150时，电路中的电流为0.1A；(2)电压表示数0.5V时，污染指数为50。15．【详解】由图可知，两灯并联，开关S2在干路，开关S1和电流表在L1支路，电路图如下。16．化学    1.7×108J    6.6×105J    【详解】解：(1)向蓄电池充电时，蓄电池相当于用电器，消耗电能，将电能转化化学能的形式储存起来；(2)由题可知，汽车做匀速直线运动，受到的牵引力和阻力是一对平衡力，牵引力F牵=f=1000N汽车牵引力做的功W机械=F牵s=1000N×1.7×105m=1.7×108J(3)由可得汽车消耗汽油的质量m汽油=ρ汽油V=0.7×103kg/m3×1×10-2m3=7kg汽油完全燃烧放出的热量Q放=mq汽油=7kg×4.6×107J/kg=3.22×108J由可得内燃机输出的有用能量W有用=Q放η=3.22×108J×53%=1.7066×108J最终蓄电池增加的能量W=W有用-W机械=1.7066×108J-1.7×108J=6.6×105J答：(1)向蓄电池充电时，将电能转化化学能；(2)若平均阻力为1000N，牵引力做的功是1.7×108J；(3)若该车的效率为53%，此过程最终使蓄电池电能增加了6.6×105J能量。
