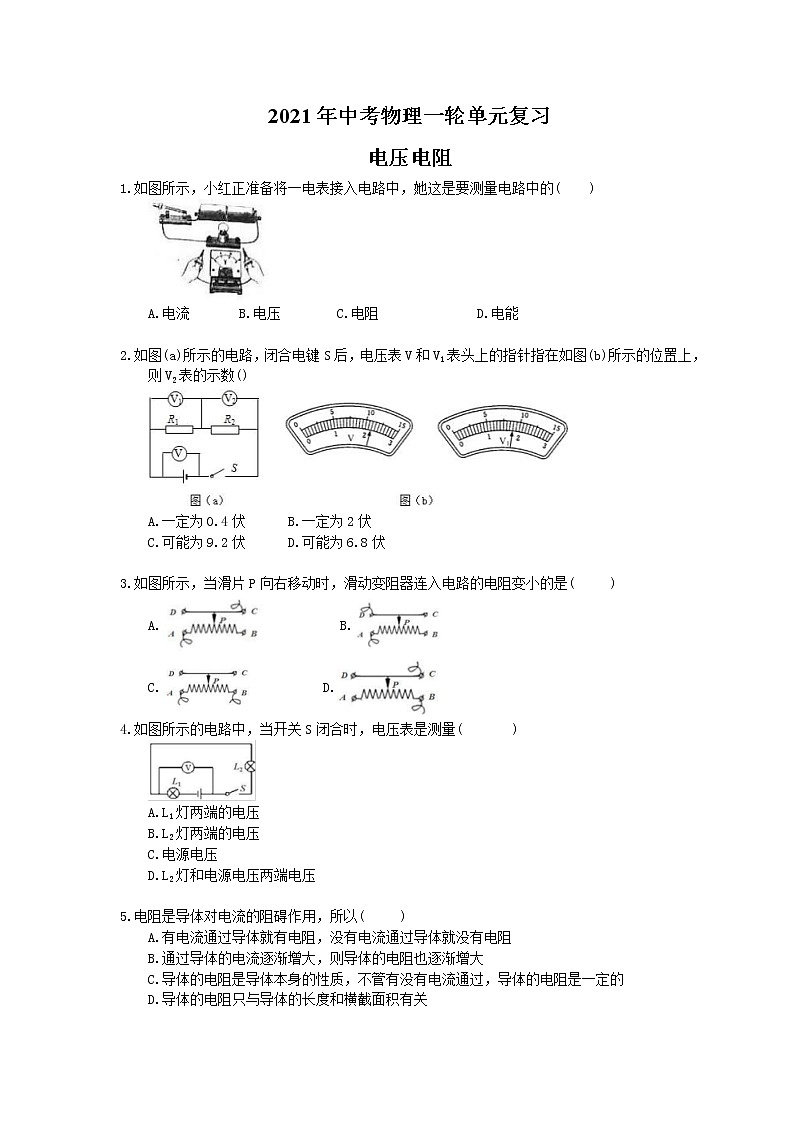

2021年中考物理一轮单元复习

电压电阻

1.如图所示，小红正准备将一电表接入电路中，她这是要测量电路中的(    )

A.电流       B.电压        C.电阻              D.电能

2.如图(a)所示的电路，闭合电键S后，电压表V和V1表头上的指针指在如图(b)所示的位置上，则V2表的示数()

A.一定为0.4伏      B.一定为2伏

C.可能为9.2伏      D.可能为6.8伏

3.如图所示，当滑片P向右移动时，滑动变阻器连入电路的电阻变小的是(     )

A.           B.

C.          D.

4.如图所示的电路中，当开关S闭合时，电压表是测量(       )

A.L1灯两端的电压

B.L2灯两端的电压

C.电源电压

D.L2灯和电源电压两端电压

5.电阻是导体对电流的阻碍作用，所以(     )

A.有电流通过导体就有电阻，没有电流通过导体就没有电阻

B.通过导体的电流逐渐增大，则导体的电阻也逐渐增大

C.导体的电阻是导体本身的性质，不管有没有电流通过，导体的电阻是一定的

D.导体的电阻只与导体的长度和横截面积有关

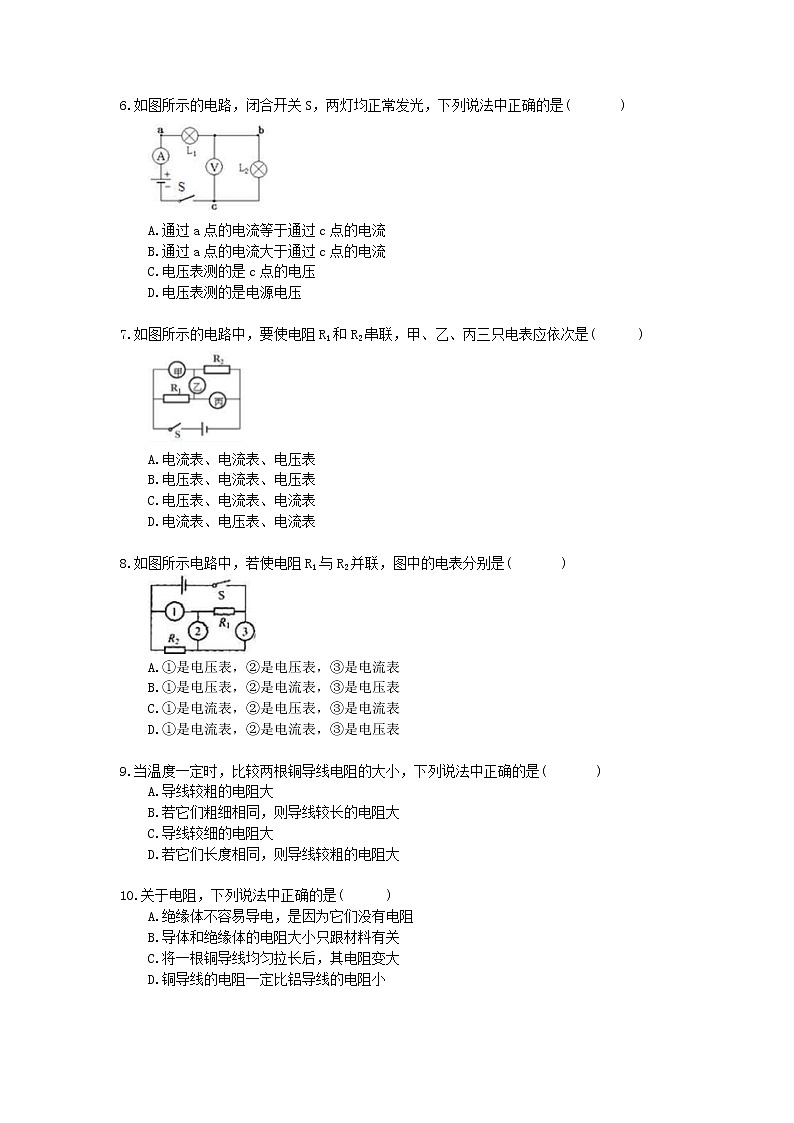

6.如图所示的电路，闭合开关S，两灯均正常发光，下列说法中正确的是(       )

A.通过a点的电流等于通过c点的电流

B.通过a点的电流大于通过c点的电流

C.电压表测的是c点的电压

D.电压表测的是电源电压

7.如图所示的电路中，要使电阻R1和R2串联，甲、乙、丙三只电表应依次是(      )

A.电流表、电流表、电压表

B.电压表、电流表、电压表

C.电压表、电流表、电流表

D.电流表、电压表、电流表

8.如图所示电路中，若使电阻R1与R2并联，图中的电表分别是(       )

A.①是电压表，②是电压表，③是电流表

B.①是电压表，②是电流表，③是电压表

C.①是电流表，②是电压表，③是电流表

D.①是电流表，②是电流表，③是电压表

9.当温度一定时，比较两根铜导线电阻的大小，下列说法中正确的是(       )

A.导线较粗的电阻大

B.若它们粗细相同，则导线较长的电阻大

C.导线较细的电阻大

D.若它们长度相同，则导线较粗的电阻大

10.关于电阻，下列说法中正确的是(      )

A.绝缘体不容易导电，是因为它们没有电阻

B.导体和绝缘体的电阻大小只跟材料有关

C.将一根铜导线均匀拉长后，其电阻变大

D.铜导线的电阻一定比铝导线的电阻小

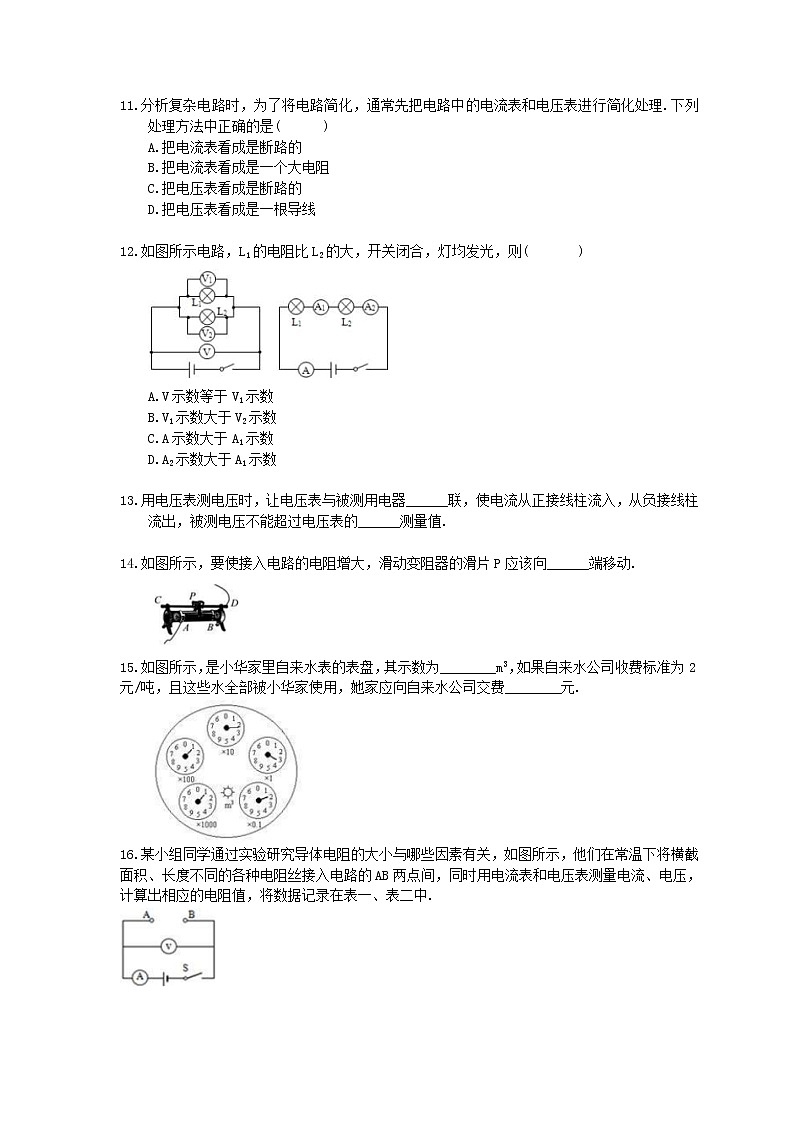

11.分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行简化处理.下列处理方法中正确的是(      )

A.把电流表看成是断路的

B.把电流表看成是一个大电阻

C.把电压表看成是断路的

D.把电压表看成是一根导线

12.如图所示电路，L1的电阻比L2的大，开关闭合，灯均发光，则(       )

A.V示数等于V1示数

B.V1示数大于V2示数

C.A示数大于A1示数

D.A2示数大于A1示数

13.用电压表测电压时，让电压表与被测用电器______联，使电流从正接线柱流入，从负接线柱流出，被测电压不能超过电压表的______测量值.

14.如图所示，要使接入电路的电阻增大，滑动变阻器的滑片P应该向______端移动.

15.如图所示，是小华家里自来水表的表盘，其示数为________m3，如果自来水公司收费标准为2元/吨，且这些水全部被小华家使用，她家应向自来水公司交费________元.

16.某小组同学通过实验研究导体电阻的大小与哪些因素有关，如图所示，他们在常温下将横截面积、长度不同的各种电阻丝接入电路的AB两点间，同时用电流表和电压表测量电流、电压，计算出相应的电阻值，将数据记录在表一、表二中.

表一：铜丝

表二：康铜丝

(1)分析比较实验序号1与4、或2与6、或7与8可得出的初步结论是：常温下，导体的材料、长度相同，导体的横截面积越大，电阻______.

(2)分析比较实验序号1与8、或4与7、或5与9可得出的初步结论是：常温下，______.

(3)分析比较实验序号1与2与3的相关数据可得出的初步结论是：常温下，______.

17.蓝兰在探究“串联电路各部分电路的电压与总电压的关系”的实验中，已选用的器材是：电源一个，电压恒定为6V；开关一个；小灯泡L1、L2，分别标有“2.5V0.5A”和“3.8V0.5A“；电压表一个；导线若干.

(1)蓝兰按图1连好电路，闭合开关S，电压表的示数如图2所示，则此时L1两端的电压是______V.

(2)蓝兰测量L2两端的电压时，只把电压表与A点连接的接线柱改接到C点.这样做______(选填“能”或“不能”)测量L2两端的电压，原因是______.

(3)测量AC间的电压UAC时，电压表量程应选用______.

(4)为了方便进行多次实验，还必须添加的一种器材是______，其作用是______

18.如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？

19.如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：

(1)灯泡L1两端的电压.

(2)灯泡L2两端的电压.

20.在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A.试问：通过L1的电流和L2两端的电压分别是多少？

答案解析

1.答案为：B

解析：据图可知，此时的电表是电压表，即是用来测量某电路两端电压的仪表，应该并联在电路中，故B正确使用

2.答案为：C

解析：根据串联电路的电压特点：在串联电路中，总电压等于各用电器两端电压之和.

由图知，

①电压表V选择0～15V量程时，读数为11V，如果V1选择0～15V量程，读数为9V，则V2的示数为11V-9V=2V；如果V1选择0～3V量程，读数为1.8V，则V2的示数为11V-1.8V=9.2V；

②如果电压表V选择0～3V量程时，读数为2.2V，V1一定选择0～3V量程，读数为1.8V，则V2的示数为2.2V-1.8V=0.4V.

所以电压表V2的示数为9.2V或0.4V.

3.答案为：D

解析：A、图中接A、C接线柱；故当滑片向右移动时，连入电路的电阻丝的长度变大，连入电路的电阻变大，故A不符合题意.

B、图中接A、D接线柱；故当滑片向右移动时，连入电路的电阻丝的长度变大，连入电路的电阻变大，故B不符合题意.

C、图中接A、B接线柱；故当滑片向右移动时，连入电路的电阻丝的长度不变，连入电路的电阻不变，故C不符合题意.

D、图中接B、C接线柱；故当滑片向右移动时，连入电路的电阻丝的长度变小，连入电路的电阻变小，故D符合题意.

4.答案为：B

解析：电压表侧电压时，应当并联在电路中，即与被测电路并联；此题中，电压表与灯泡L2并联；故电压表是测L2两端的电压；

5.答案为：C

解析：导体的电阻是导体本身的性质，不管有没有电流通过，导体的电阻是一定的，电阻与材料、长度、横截面积有关.

6.答案为：A

解析：A、因为串联电路电流处处相等，故通过a点的电流等于通过c点的电流，故A正确；

B、通过a点的电流应等于通过c点的电流，故B错误；

C、电压表与灯泡L2并联，测的是灯泡L2两端的电压，故C错误；

D、电压表与灯泡L2并联，测的是灯泡L2两端的电压；不是测电源电压，故D错误.

7.答案为：B

解析：电流表在电路中相当于导线，电压表相当于开路，所以电流表不能和用电器并联，电压表不能和用电器串联.因此甲、丙只能为电压表，乙必须填入电流表，这样组成的是串联电路.

8.答案为：C

解析：在图中，要想电路中R1和R2并联，则②内必须填相当于开路的电压表，而①和③分别与R1和R2串联，必须填入相当于导线的电流表.

9.答案为：B

解析：电阻的大小不仅跟导体的材料有关，还跟材料的长度和横截面积大小有关，所以选项A、C都不正确.

在温度、横截面积和材料相同时，长的铜丝电阻大，故B正确.

在温度、长度和材料相同时，导体的横截面积越小，即导线越细，电阻越大，故D选项错误.

10.答案为：C

解析：A、绝缘体不容易导电，是因为它们的电阻很大，故A错误；

B、决定导体电阻大小的因素有长度、材料和横截面积，故B错误；

C、因为材料不变时，横截面积越小、长度越长的电阻越大，故C正确；

D、因为电阻的大小除了与材料有关外，还和长度及横截面积有关，故D错误.

11.答案为：C

解析：电流表内阻很小，电阻和导线差不多；电压表内阻很大，如果和灯串联，则会造成电流过小，灯不发光，相当于断路.故A、B、D不正确，C正确.

12.答案为：A

解析：(1)由左图可知，L1、L2并联，电表V1测L1两端电压，电表V2测L2两端电压，电压表V测电源电压，并联电路中各支路电压相等，都等于电源电压.故V示数等于V1示数，等于V2示数，故A正确、B错误；

(2)由右图可知，L1、L2串联，在串联电路中，电流处处相等，因此A示数等于A1示数，等于A2示数，故CD错误.

13.答案为：并；最大.

解析：电压表的连接方法：电压表应与被测用电器并联；电流必须从正接线柱流入，从负接线柱流出；被测电压不能超过电压表的最大测量值.

14.答案为：右

解析：由图可知，滑动变阻器下端接线柱连接的是A，连入电路的电阻为AP段，所以要使滑动变阻器接入电路中的电阻变大，则滑片向右端移动.

15.答案为：1123.2，2246.4.

解析：水表的示数：1×1000m3+1×100m3+2×10m3+3×1m3+2×0.1m3=1123.2m3；

由得：m=ρV，

水的质量：m水=ρ水V水=1.0×103kg/m3×1123.2m3=1.1232×106kg=1.1232×103t，

应付水费=2元/t×1.1232×103t=2246.4元.

16.答案为：(1)越小；(2)导体的横截面积、长度相同，材料不同，电阻不同，且铜丝的电阻比康铜丝的小；(3)导体的材料和横截面积相同时，导体的电阻与长度成正比.

解析：影响电阻大小的因素是材料、长度、横截面积，根据控制变量法，要研究其中一个因素与电阻的关系，就必控制其他两个相同，分析表一、表二数据结合控制变量法得到答案.

①从表中数据可知，1与4、或2与6或7与8的材料相同，长度相同，横截面积不同，电阻不同，故而得到结论：常温下，导体的材料、长度相同，导体的横截面积越大，电阻越小；

②根据实验序号1与8或4与7或5与9可知，这几组导线的横截面积和长度相同，材料不同，电阻不同.可以得出的结论是：常温下，导体的横截面积、长度相同，材料不同，电阻不同，且铜丝的电阻比康铜丝的小；

③根据实验序号1与2与3可知，1与2横截面积、材料相同，2是1长度的2倍，2的电阻是1的2倍，2与3横截面积、材料、长度相同，电阻相同，可得出的结论是：常温下导体的材料和横截面积相同时，导体的电阻与长度成正比.

17.答案为：(1)2.4；(2)不能；电压表正负接线柱接反；(3)0～15V；(4)滑动变阻器；改变电路中的电流(电压).

解析：(1)电压表的量程为0～3V，分度值为0.1V，示数为2.4V；

(2)只把电压表与A点连接的接线柱改接到C点，这样电压表的正负接线柱接法错误，不能测出L2两端的电压；

(3)AC两端的电压等于电源电压，等于6V，所以电压表应选择0～15V的量程；

(4)为了方便进行多次实验，可在电路中串联滑动变阻器来改变电路中的电流或电压.

18.答案为：解：

由图可知，L1、L2、L3串联，电压表V1测L1和L2两端电压，V2测L2和L3两端电压.

则：U1+U2+U3=12V、U1+U2=7V、U2+U3=9V

解得：U1=3VU2=4VU3=5V.

答：三只灯泡L1、L2、L3两端的电压分别为U1为3V，U2为4V，U3为5V.

解析：由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压；

先根据串联电路的电压特点求出L1和L2的电压，再进一步求出L3两端的电压.

19.答案为：解：(1)电压表V并联在L1两端，所以是测量灯L1两端的电压：U1=1V；

(2)L1、L2串联，由串联电路电压的规律得：灯L2两端的电压：U2=U-U1=3V-1V=2V；

答：(1)灯泡L1两端的电压为1V；

(2)灯泡L2两端的电压为2V；

解析：由电路图可知，两灯泡串联，电压表V测量灯泡L1两端电压；由串联电路电压的规律可求得灯泡L2两端的电压.

20.答案为：解：由图可知：L1、L2并联，电压表测量电源的电压，电流表A2测L2支路的电流，A1测干路电流；

所以U1=U2=U=6V，

通过L1的电流为：

I1=I-I2=0.5A-0.4A=0.1A.

答：通过L1的电流为0.1A，L2两端的电压为6V.

解析：由电路图可知，L1、L2并联，电压表测电源的电压，电流表A2测L2支路的电流，A1测干路电流.根据并联电路电流特点可知L2两端的电压.根据并联电路电流的特点求出通过L1的电流.
