初中物理人教版九年级全册第十七章 欧姆定律第1节 电流与电压和电阻的关系图文ppt课件

这是一份初中物理人教版九年级全册第十七章 欧姆定律第1节 电流与电压和电阻的关系图文ppt课件，共20页。PPT课件主要包含了实验1，实验2，想一想，猜想1，猜想2，控制变量法，设计电路，电阻不变，电路图，实物图等内容，欢迎下载使用。

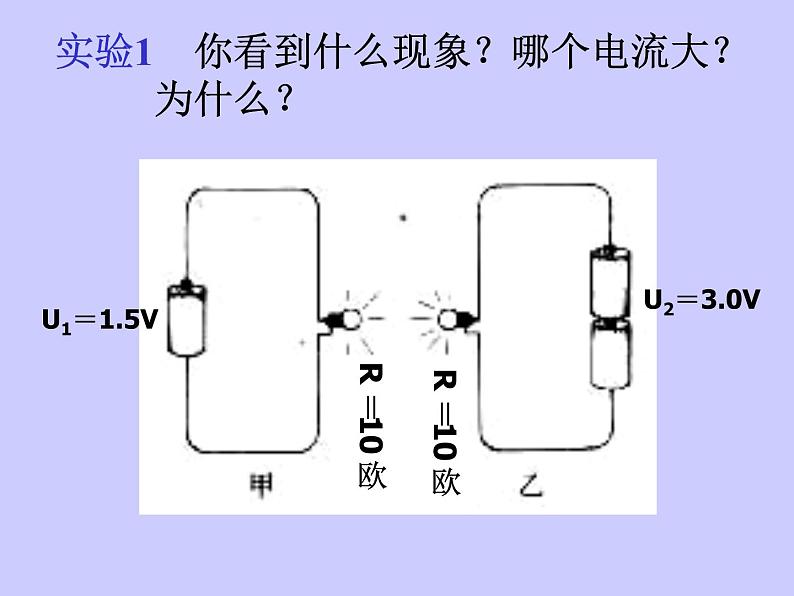

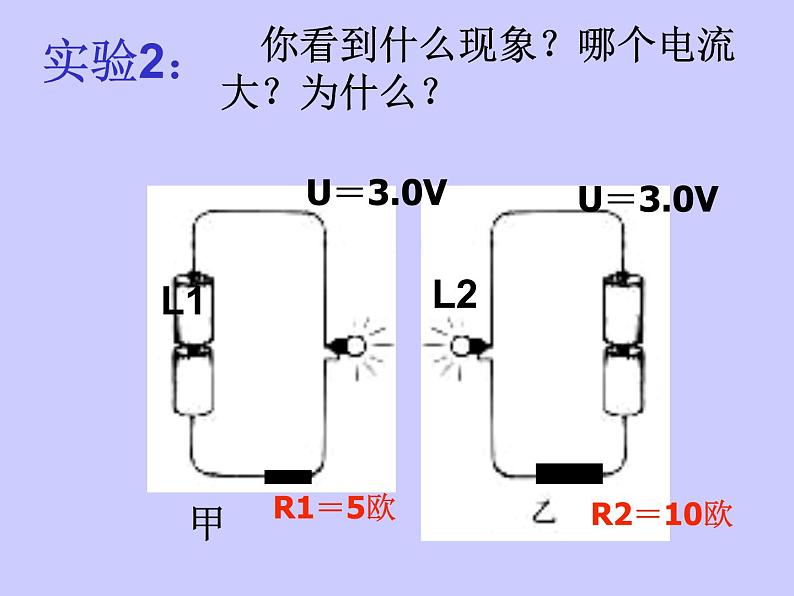

　你看到什么现象？哪个电流大？为什么？

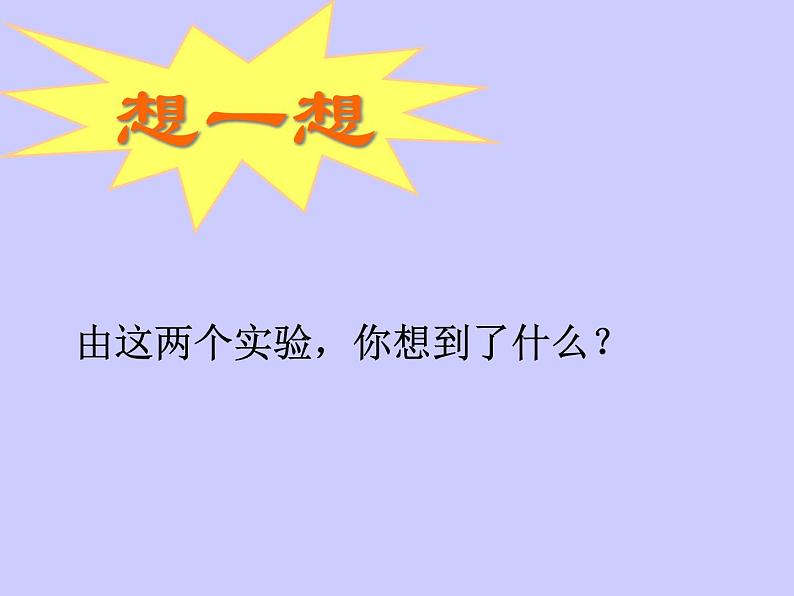

由这两个实验，你想到了什么？

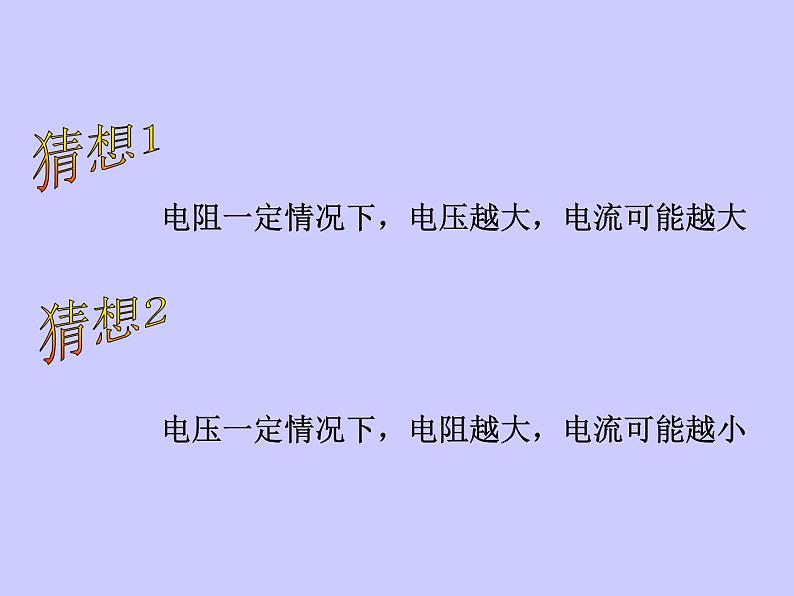

电阻一定情况下，电压越大，电流可能越大
电压一定情况下，电阻越大，电流可能越小
第一节 电流与电压和电阻的关系

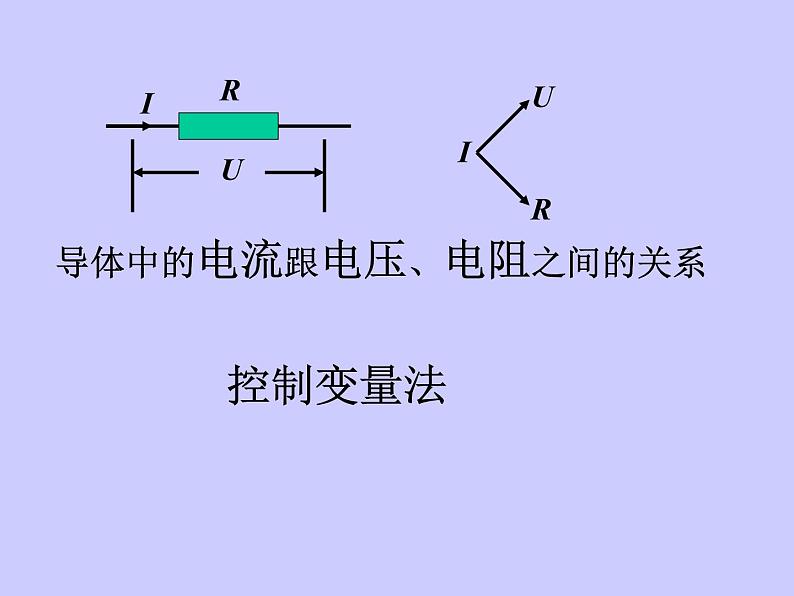

导体中的电流跟电压、电阻之间的关系

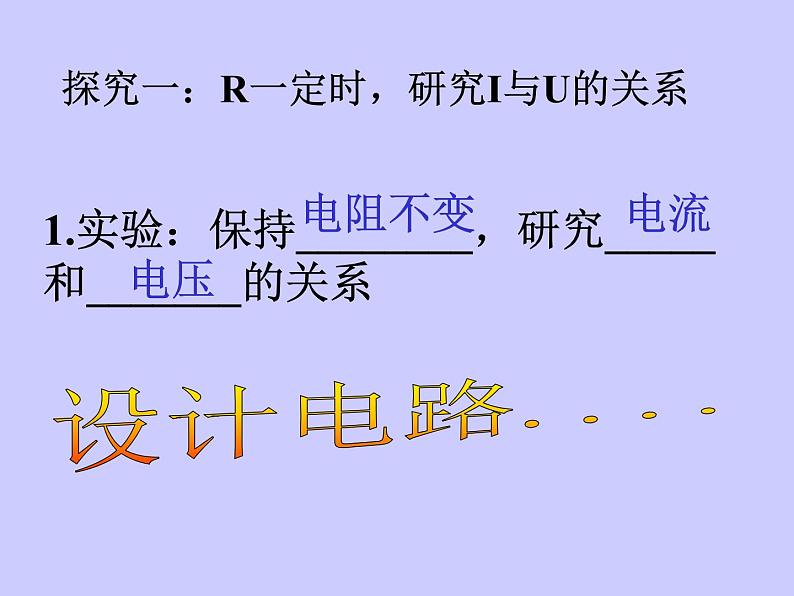

探究一：R一定时，研究I与U的关系
1.实验：保持________，研究_____和_______的关系
思考：怎样能保证R两端的电压是变化的呢？
1.连接电路时开关应＿＿＿＿ 2.闭合开关前，滑动变阻器的滑片应移到_________ 位置。
　　研究电流和电压的关系中滑动变阻器的作用：
分析比较上面的实验数据，你还能得到什么结论？
　　导体的电阻不变时，通过导体的电流和它两端的电压成正比。
3、某同学实验在发现发现闭合开关后，电流表的指针几乎不动，而电压表的指针却有明显的偏转，则电路中发生故障的原因可能是什么？
探究二： U一定时，研究I与R的关系
2.实验：保持________，研究_____和_______的关系
思考：怎样改变电阻的大小？更换定值电阻后，怎样保持电压不变？
研究电流和电阻的关系中滑动变阻器的作用：
　　使电阻R两端电压保持不变
　　导体两端的电压不变时，通过导体的电流和它的电阻成反比。
